Керамопласт: гибкая легкость
Керамопласт – это новый представитель группы полимерных материалов, которые в строительном мире считаются наиболее экологически чистым и перспективным.
Листы керамопласта сегодня выпускаются в самых разных вариациях: еврошифер, натуральная шифер, металлочерепица или черепица. У такого материала малый вес – 5,5 килограмма на квадратный метр, а прочность при этом в 10 раз выше прочности обычного шифера, тогда когда им гибкость позволяет изготавливать из таких деталей все, что угодно.
Что хорошо, керамопласт окрашивается сегодня еще в процессе изготовления, а потому стоек к истиранию и выцветанию. Служит при этом все 55 лет!
Ондулин или еврошифер идеально подходит для монтажа на вальмовой кровли. Такие листы и легкие, всего 3-4 кг на квадратный метр, и при этом еще и гибкие.
Стропила: расчет конструкции и подготовка материала
Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен.
Чтобы обеспечить эту разницу по высоте могут применяться два метода:
- кладка одной из противоположных несущих стен, выполняется на большую высоту;
- на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.
Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.
Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°.
Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов
Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала
расчет угла наклона крыши
На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.
В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.
Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.
Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики.
Порядок работ
Для комфортного устройства стропильной системы частных домов, рекомендуется возвести вокруг здания с односкатной крышей строительные леса для безопасной работы со свесами.
Установка стропил
Построить односкатную крышу своими руками с помощью наших чертежей не составит большого труда. Стропила укладываются на ребро. В местах опоры делаются запилы, чтобы стропила не скатывались вниз, а передавали нагрузку вертикально. При правильной разметке запиленные стропила стоят на опорах без поддержки, что упрощает монтаж.
Запилы делают следующим образом.
- Устанавливают стропило в проектное положение, временно фиксируют.
- Прикладывают к вертикальной плоскости опорного бруса линейку и продолжают линию по стропильной ноге вверх.
- Сверху на горизонтальную плоскость ставят угольник или брусок шириной 5 см и прочерчивают линию, соединяя ее с вертикальной.
- Размечают так все места опирания.
- Отпиливают начерченные уголки ножовкой или ручной циркулярной пилой, выставив нужный угол наклона диска.
- Примеряют получившееся стропило по всей ширине здания. Если геометрия здания не нарушена, оно подойдет по выпилам в любое место.
- Выпиливают по первому шаблону все остальные стропила и приступают к их установке.
Разметка на мауэрлат
Чтобы упростить установку стропил односкатной крыши, на мауэрлат наносят разметку. Первое стропило будет «висеть» в воздухе, опираясь на мауэрлат и прогоны, тем самым образуя свесы, крепится оно уголками или гвоздями под 45°.
Второе и третье стропила должны быть с двух сторон от стены, плотно к ней прижимаясь. Так делать утепление внутри стены удобнее, появится плоскость для подшивки стропил снизу как снаружи, так и внутри здания. Далее все стропила укладываются с требуемым шагом. В конце повторяем обрамление стены и свес.
Укладка изоляции
Поверх стропил раскатываем ветрозащитную пленку или укладываем плиты. Пленка укладывается перпендикулярно стропилам, натягивается, прибивается скобками.
На всех стыках обязательно делать нахлест, который проклеивается специальной самоклеящейся лентой. У пленки Изоспан, к примеру, нахлест не менее 150 мм.
При монтаже ветрозащитных плит требуется их резать так, чтобы стыки приходили на центр стропила, в противном случае края панелей со временем могут выгнуться и открыть утеплитель. Существуют панели с пазами. Они дороже, но стыки могут быть «висящими».
Установка обрешетки и кровли
Поверх ветрозащиты вдоль стропила приколачиваем контробрешетку. Снизу и сверху, перед тем как прибивать обрешетку, к торцам брусков крепится мелкоячеистая рулонная решетка из нержавеющей стали либо из пластика. Она предотвращает проникновение насекомых в вентзазор.
Сверху на контробрешетку перпендикулярно укладываем обрешетку. Проще всего делать обрешетку из доски 25 на 150 см, с шагом 300 мм.
Прибиваем нижнюю доску для упора, вдоль нижнего края стропила. Потом кладем две доски сверху, вторую пропускаем, третью приколачиваем. Вторую вытаскиваем, кладем на третью, т. е. она становится четвертой, сверху кладем пятую. Четвертую пропускаем, пятую бьем и т. д. С этой работой может справиться даже один человек. Такая обрешетка подойдет практически для всех типов покрытия.
Для односкатной крыши с наплавляемой или гибкой черепицей в стропильной системе потребуется сверху на обрешетку положить листы фанеры или ОСП. Между листами необходимы технологические зазоры 2–4 мм, для компенсации возможных расширений. Крепят каждый ряд со смещением. Для удобства первый ряд начинаем слева, второй справа и т. д.
К каждому кровельному материалу идет подробная инструкция по установке самого покрытия, как обустроить конек, козырек или навес.
Установка стропил для двухскатной крыши своими руками
Укладка мауэрлата на стены
Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.
При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.
Есть два способа укладки мауэрлата поверх несущей стены:
- симметрично по центру;
- со смещением в нужную сторону.
Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.
Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.
В качестве креплений для мауэрлата можно использовать такие расходники:
- Анкера, которые незаменимы для монолитных материалов.
- Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
- Скобы.
- Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
- Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.
Сборка ферм или стропильных пар
Сборка ферм может быть выполнена одним из методов:
- Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
- Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.
Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми
Монтаж стропил
После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.
После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.
Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.
Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.
Крепление конька
Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.
Установка обрешетки
Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.
Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:
- мягкая кровля укладывается на сплошную обрешетку без зазоров;
- для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
- шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.
Итоги
Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.
Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона
Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладка стропил
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Стропила уложены
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.
Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате
Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
Как сделать односкатную крышу своими руками?
Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.
Готовится инструмент и оборудование:
- пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
- шруповерт;
- строительный степлер;
- стропильные гвозди и скотч.
>
Этапы монтажа односкатной крыши включают в себя одиннадцать шагов
- Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
- По периметру верхней части здания оборудуется армопояс или мауэрлат.
- По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
- Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
- Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
- Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
- После присоединяется деревянная обрешетка.
- На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
- После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
- Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
- В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.
Двухскатная крыша
Самый популярный вариант, классическая форма крыши. Стропила опираются на стены и сходятся в верхней точке треугольника (в коньке). При монтаже можно использовать разные материалы – есть возможность сэкономить.
Часто такой вид скатной крыши применяется на одно-, двух-, трехэтажных жилых домах, дачах. Верхний этаж можно эксплуатировать как жилой (несмотря на то, что пространство в высоту несколько «урезано» из-за свесов крыши).
Вариант идеально подходит для регионов с частыми осадками (снег, дождь не остаются на крыше, стекают вниз, продлевая срок службы кровли). Уклоны скатов могут быть созданы под разным углом: чем больше осадков, тем круче должен быть наклон.
Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

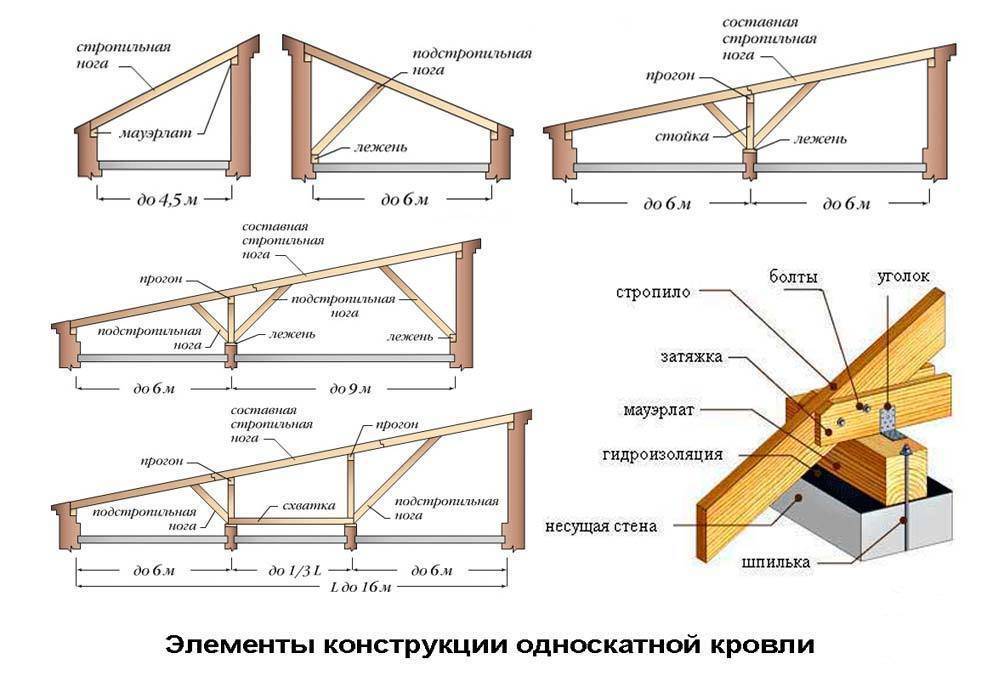

Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

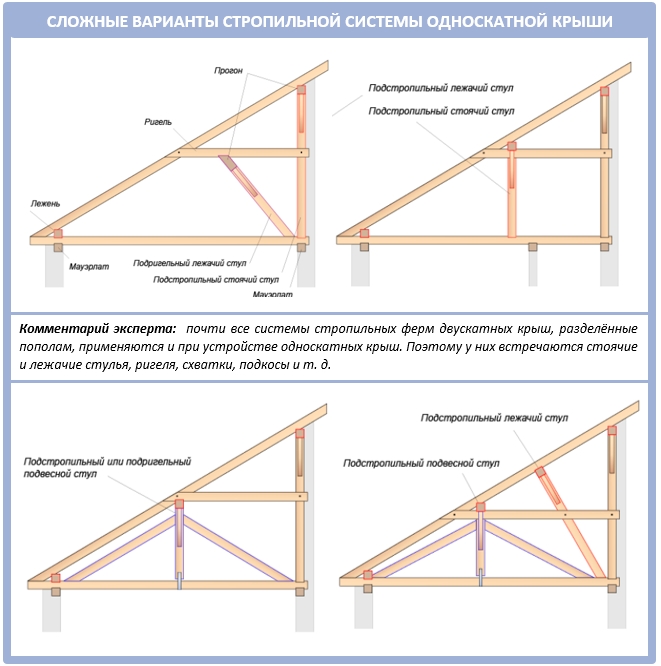

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал
В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
Монтаж односкатной крыши – пошаговая инструкция
1. Установка стропильной системы
установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;
изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.
Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.
Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.
На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.
Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:
- расстояния между стеной и местом примыкания кровли;
- длины стропильной ноги;
- веса стропильной ноги (вида древесины и ее диаметра, сечения);
- угла наклона кровли;
- вида кровельного материала;
- вида теплоизоляционного материала.
2. Установка мауэрлата
Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.
Мауэрлат устанавливают на несущую стену или между балками и надежно крепят.
Материал, из которого построена несущая стена, определяет вид применяемого крепежа:
для кирпичных строений нужно использовать отожженную проволоку;
для зданий из пористых материалов – арматуру, длиной равной 2/3 ширины блока;
для сруба из бруса – анкерный болт. Но часто верхний венец играет роль мауэрлата;
Совет. Чтобы защитить мауэрлат от влаги нужно положить его на рубероид или другой изоляционный материал.
3. Установка балок перекрытия
Стоит отметить, что стропильная нога, может опираться на балки перекрытия. Тогда шаг установки балки должен соответствовать расчетному шагу монтажа стропил.
Крепление стропильной ноги к балке показано на рисунке.
Вне зависимости от варианта, нога устанавливается на мауэрлат посредством запила. Который нужно выполнить точно, чтобы зазор между ногой и мауэрлатом был минимален.
5. Монтаж обрешетки односкатной крыши
Шаг обрешетки зависит от вида кровельного материала. Крепится доска обрешетки к стропильной ноге гвоздями.
Совет. Для односкатных крыш на мансардном этаже нужно заранее продумать место установки мансардного окна. В этом месте обрешетка не нужна, зато требуется установить две горизонтальные перемычки для более надежного крепления окна. Перемычки выполняются из того же материала, что и стропильная система.
Строительство односкатной крыши – видео
6. Утепление односкатной крыши
Выполняется любым теплоизоляционным материалом.
Последовательность утепления:
- крепление гидроизоляции. Пленка крепится внахлест строительным степлером;
- укладка утеплителя;
- выполнение контрооберештки. Она нужна, чтобы пленка пароизоляции не касалась утеплителя;
- укладка паробарьера.
Совет. Эффективнее использовать мягкий утеплитель, он лучше заполняет пустоты и более простой в монтаже.
При минимальном уклоне кровли лучше использовать сыпучие утеплители – керамзит или опилки. Даже при затекании воды этот материал не намокает.
7. Монтаж кровельного материала
Выполняется в соответствии с требованиями, которые выдвигает производитель материала. Рекомендуем ознакомиться с технологией монтажа металлочерепицы и ондулина.
Профилактика ошибок и повреждений
Односкатная кровля прослужит дольше, если периодически производить осмотр ее основных элементов. Неверный расчет, неправильный монтаж или повреждение влагой могут привести к необходимости усиления или замены части стропильной ноги или другого элемента. Иногда древесину поражают грызуны или древесные жучки. В зависимости от степени повреждения нужно либо обработать дерево, либо полностью/частично его заменить.
Время от времени нужно удалять мусор, скопившийся на скате кровли. Ведь лишний вес ей абсолютно ни к чему. Он только будет задерживать снег, и увеличивать нагрузку на крышу.
Заключение
Важность параметров уклона скатов
Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:
- строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;
- строительными нормами и правилами СНиП 3.04.01-87 с названием «Изоляционные и отделочные покрытия».
Также в качестве руководства могут быть использованы и другие СНиПы. Только на основе рекомендаций, приведенных в них, можно сделать ту кровлю, которая будет надежной и крепкой, сможет выдержать сильные ветровые и снеговые нагрузки, а главное – будет правильно построенной.
Конструкция пристройки с односкатной крышей
Чтобы произвести все расчеты, важно знать угол ската кровли, который определяется в зависимости от условий эксплуатации кровли, используемых для ее постройки материалов и ряда других аспектов. Например, снег лучше всего сходит с кровли самостоятельно, если угол ее наклона составляет 45 градусов
А вот при небольших углах самостоятельное схождение снега становится затрудненным. В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз.
Таблица. Угол наклона в зависимости от осадков.
| Норма осадков | Угол наклона, градусы |
|---|---|
| Небольшая | 30 |
| Значительная | 45 и более |
Угол ската крыши зависит от некоторых факторов
Технология выполнения односкатной крыши
- Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.
Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.
Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.
- При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.
Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.
Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.
Подготовка к монтажу
Односкатные крыши можно возводить как на отдельно стоящем гараже так и над пристроенным к дому. Основанием может являться не только стены разной высоты, но и одинаковые по высоте. Одним из признаком односкатной крыши считается опора под двумя краями стропилы. Такая стропильная система по научному называется «наслонная».
Как определить угол наклона
Чтобы с односкатной крыши свободно сходила дождевая вода и талый снег, необходимо правильно подобрать угол наклона ската.
При выборе угла руководствуются несколькими факторами:
- Климатические условия. Для региона в котором выпадает много снега не рационально возводить пологие, с углом 5 — 7º, конструкции. Хотя для областей с небольшим количеством осадков и сильными ветрами это подходящий вариант. Уклон 20 — 25º не подойдет для региона с частыми ветровыми нагрузками, а для областей с частыми осадками подходит.
- Кровельный материал. Для уклона 8 — 10º используют рулонную кровлю, которую укладывают в два слоя. Угол 15 — 20º рациональным решением будет использовать металлический лист, шифер. Для ската 25º и более можно использовать профнастил, металлочерепицу.
- Ландшафт. Гараж с односкатной крышей должен вписываться в общий архитектурный ансамбль. Желательно чтобы кровельный материал был одного цвета с крышей дома.
Угол наклона важный параметр, который необходимо определить на этапе проектирования. В этом случае можно решить, делать стены одного уровня или разные.
Длина свесов
При проектирование надо обязательно определиться с размером свесов, которые будут защищать стены от дождя. Длина свеса напрямую зависит от материала из которого выполнено строение:
- кирпич или бетонные блоки — 30 — 40 см;
- сруб — 50 — 60 см;
- каркас обшитый металлом — 10 — 20 см.
Если нужно сделать навес над входом или одной из боковых стен свесы можно увеличивать.
Длина стропил
Длина стропил зависит от размера гаража:
- Пролет 4 — 5 м — стропила укладываются на мауэрлат и закрепляются без дополнительных элементов.
- 5 — 6 м. — для предотвращения провисания или кручения бруса, используются дополнительные упоры.
- Пролет больше 6 м. — требуется установка вертикальной опоры, это может быть дополнительная перегородка.
Для гаража, размер которого является стандартным — 3,5 м × 5,2 м, подойдет первый или второй пункты. Так если скат будет поперек гаража, дополнительное усиление не потребуется. Для ската который будет идти вдоль длинных стен придется делать опоры.
