Обзор ленточных пил по металлу

Оборудование начального класса

Миллиметровый люфт пильной рамы, штампованные опорные элементы, порванные в первые минуты работы пилы из комплекта и честная мощность двигателя не более 0.5 кВт – формируют негативное представление о бюджетном оборудовании. Но жёсткая фиксация устройства, установка шкивов в одну линию, а направляющих в перпендикуляр основанию, правильный выбор пилы и 15 минут отдыха после 30-40 минут работы, могут несколько улучшить ситуацию.

А если постоянно контролировать положение полотна, то и качество реза будет стабильно приемлемым. В принципе, такое оборудование можно сделать своими силами, тем более что сегодня все детали можно купить. Но будет ли такой самодельный станок выгоднее покупного – вопрос открытый.

К тому же, потенциал, заложенный в конструкцию некоторых станков начального класса, позволяет их доработать до «взрослого» уровня.

3. Энкор Корвет 422 – от 22 355 руб.

Мобильный станок с тремя скоростями подачи пилы. Диагональный ход пильного узла контролируется вручную. Угловой распил возможен при смене положения тисков. Понижающий редуктор ременный, с червячной передачей вращения на ведущий шкив.

Концевой выключатель останавливает двигатель при полном опускании рабочей консоли, магнитный выключатель исключает произвольный запуск при кратковременной потере напряжения – с позиции безопасной эксплуатации данный минимум можно считать преимуществом «гаражного» оборудования.

Угол установки направляющего и принимающего ленту узлов надо постоянно контролировать; отсутствие системы подачи СОЖ влияет на скорость износа пильного полотна. Если своевременно не принять мер по устранению этих недостатков, то они существенно испортят впечатление от эксплуатации неплохого (для нечастых разовых работ) станка.

Я заметил, что подобные устройства популярны у тех соотечественников, которые обладая достаточным количеством свободного времени и базовыми знаниями, «задёшево» модернизируют их до приемлемой точности более дорогого оборудования.

Технические характеристики Энкор Корвет 422

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/0.55
Диаметр обрабатываемой детали (90°/45°), мм	115/70
Скорость подачи пильного полотна, м/мин	20-30-50
Вес, кг	62

Видеообзор Энкор Корвет 422:

4. Blacksmith S13.11 – от 29 367 руб.

Настольный станок со щёточным двигателем и ручным контролем положения пильного узла. Настройка для пиления под углом (до 45°) выполняется поворотом рабочей консоли на опорной площадке.

Клавиша пуска на рукоятке пильного узла. Там же удобная регулировка скорости. Рядом рычаг натяжения пилы. В каждом направляющем узле 5 подшипников. Регулируемая возвратная пружина уравновешивает консоль.

Из очевидных недочётов – обилие силуминового сплава в конструкции, клавиша без фиксации, 13 мм между линией реза и краем тисков, отсутствие СОЖ. Уже в процессе работы выясняется, что с недостатками можно результативно бороться: жёстко фиксируете основу – снижаете вибрацию; наращивание щёчек тисков до линии реза – позволяет обрабатывать небольшие заготовки; при работе с алюминием, в качестве смазки можно использовать парафиновую свечу.

Технические характеристики Blacksmith S13.11

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/1.5
Диаметр обрабатываемой детали (90°/45°), мм	100/55
Скорость подачи пильного полотна, м/мин	20-70
Вес, кг	18

Видеообзор Blacksmith S13.11:

5. TRIOD BSM-115/230 – от 37 472 руб.

Мобильный (за счёт пары транспортировочных колёс) станок с ременной передачей, червячным редуктором и поворотными тисками. Отличается от ближайших аналогов возможностью работы на вертикально зафиксированном пильном узле.

В крайнем нижнем положении, опущенная вручную консоль автоматически останавливает двигатель, нажимая на концевой выключатель; поднимать её придётся самому. В среднем положении режущий блок удерживается пружиной, в верхнем – фиксатором. Регулировка угла пиления выполняется поворотом тисков.

Основным недостатком является отсутствие интегрированной системы подачи СОЖ. Каждому, кто приобретает станок начального уровня, я рекомендую изначально убедиться в присутствии смазки в ответственных узлах и обязательно делать перерыв на 15 минут через каждые 40 минут работы.

Технические характеристики TRIOD BSM-115/230

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/370
Диаметр обрабатываемой детали (90°/45°), мм	114/70
Скорость подачи пильного полотна, м/мин	20-29-50
Вес, кг	61

Видеообзор TRIOD BSM-115/230:

Производители и модели

Ленточнопильный станок по металлу — многофункциональное устройство для обработки и резки металла, горных пород, древесины, пластиковых и пенопластовых деталей, согласно заданной программе. Главным рабочим элементом данного оборудования является ленточное полотно в виде кольца. Станок, при необходимости можно настроить на прямое или фигурное распиливание материала, в непрерывном режиме.

Популярные производители

• (Япония) AMADA, DAITO;
• (Корея) DELTA;
• (США) DoALL;
• (Германия) BEHRINGER, MEBA, KASTRO;
• (Тайвань) EVERISING, Way Train;
• (Италия) CARIF, ISTECH, FMB;
• (Испания) DANOBAТ;
• (Швейцария) Jet;
• (Чехия) PILOUS, BOMAR;
• (Китай) CHENLONG, Beka-Mak;
• (Россия) Аллигатор.

Ленточнопильный станок Аллигатор-500У. Фото НЕВАСТАНКОМАШ

Достижения в области технологий позволяют все чаще использовать на современных промышленных предприятиях высокотехнологичные ленточнопильные установки.

Weiss Machinery, китайский производитель, модели:

• WBS90 – диаметр пиления 90 мм, мощность 0,45 кВт, масса 42 кг.
• WBS115 – диаметр пиления 115 мм, мощность 0,55 кВт, масса 62 кг.
• WBS180A – диаметр пиления 180 мм, мощность 0,75 кВт, масса 170 кг.
• WS250G – диаметр пиления 225 мм, мощность 1,20 кВт, масса 120 кг.
• GW4038 – полуавтоматический, диаметр пиления 380 мм, мощность 2,20 кВт, масса 960 кг.

4 Классификация ленточных станков по степени автоматизации

По степени автоматизации станки делятся на:

• ручные (гравитационные);
• полуавтоматические;
• автоматические.

Обычно ручные станки конструктивно выполняются, как консольные. В них пильная рама опускается посредством усилий рабочего, преодолевая противодействие пружины. В ручных гравитационных – за счет собственного веса рамы. При этом скорость подачи рамы регулируется гидроцилиндром с перепускным клапаном. Такую систему называют гидроразгрузкой, она также служит для подъема и фиксации рамы в исходной верхней точке.

Преимущества ручных ленточных станков по металлу:

• низкая стоимость, недорогие эксплуатация и обслуживание;
• чаще всего, возможна резка под углом.

Недостатки:

• способы опускания рамы часто вызывают вибрацию пилы при резке и способствуют резкому уменьшению срока службы полотна;
• частое отсутствие визуального контроля степени натяжения пилы и механизмов очистки полотна;
• обязательная периодическая регулировка шкивов привода режущего полотна;
• отсутствие регулировки и контроля давления пилы на деталь (клапаном на цилиндре регулируют только скорость подачи в узком диапазоне).

Ручные станки используют на небольших производствах для распила нержавеющих и инструментальных сталей, легких и цветных металлов, как сплошных заготовок, так и профилей. В полуавтоматических ленточных станках пильная рама опускается и поднимается, тиски зажимают и раскрываются автоматически посредством гидравлического привода. Только подача заготовок производится вручную оператором.

После старта станок фиксирует заготовку в тисках, производит резку с заданной скоростью. Давление на деталь осуществляется не только весом рамы, но и усилием, которое создает гидроцилиндр. Это позволяет распиливать более сложные материалы (к примеру, сплошные заготовки из нержавейки). По достижении пильной рамой нижнего положения срабатывает микродатчик. После этого происходит подъем рамы в верхнее положение и разжимание тисков.

Полуавтоматические станки подходят для мелкосерийных производств и являются самой популярной группой моделей. Ими режут под различными углами от –60° до +60°. Конструктивное исполнение – одностоечные, двухстоечные, консольные.

Автоматические используют на крупных производствах для нарезки огромного числа серийных заготовок. Основное преимущество – оператор только помещает заготовку в тиски и задает требуемые параметры. После запуска все действия выполняются автоматически. Усилие резания регулируется на каждом этапе. Во избежание обрыва пилы при повышении давления на полотно плавная подача рамы замедляется или прекращается. Предусмотрен ручной режим с управлением основными операциями.

ТОП-5 аккумуляторных пил

Среди аккумуляторных лидирующие позиции заняли:

1. Metabo MBS 18 LTX 2.5 0 – лучшая. Оптимальный центр тяжести, прорезиненные накладки на рукояти, кнопка для смены режущей части, встроенная подсветка. Компактная и легкая модель из КНР, выпускаемая по немецким стандартам.

2. Milwaukee M18 CBS125-0 – удобная. Эффективно пилит трубы, металл, алюминиевые профили. В составе бесщеточный двигатель, мощный и долговечный. Замена ленты по нажатию кнопки. Удобство транспортировки обусловлено наличием кейса. Производство КНР, технологии – США.

3. BOSCH GCB 18 V-LI 0 – достойное соотношение цена/качество. Работает с пластиковыми, алюминиевыми, стальными трубами. Аккумулятор без эффекта памяти и разряда при простое. Она надежна, долговечна, не требовательна в обслуживании. Станок родом из Китая (немецкие стандарты).

4. DeWALT DCS371N – компактные размеры. Она точно распиливает сталь, алюминий, пластик. В ней есть подсветка, при работе не образуются искры. Максимальная глубина реза – 63,5 мм. Производится по американским технологиям в Китае.

5. Makita DPB181Z – бюджетная японская модель. Для сечений до 64 мм. Алюминиевый корпус не подвержен коррозии, на нем есть подсветка рабочей зоны.

Недорогие модели (до 16 000 руб.)

Makita DPB184Z

Плюсы

• Подсветка встроена
• Компактность (длина 47 см), есть крючок для хранения вертикально
• Батарея защищена от перегрузки
• Удобное управление и смена оснащения
• Долговечность конструкции
• Эргономичная ручка и вес 3,5 кг дают минимум напряжения в эксплуатации пилы
• Блокировка от повторного пуска

Минусы

Нет аккумулятора и зарядного устройство в комплекте

От 16850 ₽

Ленточная ручная пила с плавным пуском и пропилом труб 64мм и профиля 64х64мм. Длина режущей поверхности 83,5 мм, толщина – 0,5 мм. Редуктор и рамная конструкция из алюминия с резиновыми вставками. Совместима с аккумулятором 4 и 5А*ч с напряжением 18В. Для смазки используется воск.

Metabo MBS 18 LTX 2.5 0

Плюсы

• Компактность и легкость (4,1кг)
• Технология ULTRA-M (мощность, бережность в использовании заряда, 3 года срок службы)
• При распиле нет искр, не нужно охлаждать
• Встроенная подсветка
• Эргономичная с резиновыми накладками ручка
• Легко, без инструментов, меняется пильное полотно с низкой вибрацией, регулируется его ход и натяжение

Минусы

Одна скорость

От 15840 ₽

Данная модель входит в обзор ленточных пил по дереву, металлу, пластику и алюминию. Работает со скоростью 174 м/мин от аккумулятора напряжением 18 В и индикатором заряда. Прочный корпус, металлический упор. Распил 63,5мм. Размер пильной ленты – 835х13мм. Можно использовать в труднодоступных местах и даже пилить над головой. Есть крюк для удобного хранения. Подходит для профессиональных монтажных работ.

BOSCH GCB 18 V-LI 0

Плюсы

• Компактность (34х16см) и легкость (3,8кг)
• Подсветка и защита двигателя от нагрева
• дополнительно 2 пильных полотна (730х12,7х0,5мм)
• Регулировка оборотов нажатием курка и фиксация пуска при длительной работе
• Работа во всех положениях с любого угла
• Точный и чистый рез из-за отсутствия вибрации и скорости 162м/мин

Минусы

• Без аккумулятора в комплекте
• Шум 90дБ

От 21700 ₽

Ручной инструмент с удобными прорезиненными ручками с хорошим хватом. Работает с металлическими трубами, прутками и уголками, пластиком и древесиной от аккумулятора 18В 2,6 или 3 А*ч. Есть индикатор батареи. Глубина реза 63,5 мм.

Holzmann-Maschinen BS712TURN_400V

Очередная модель, занимающая рейтинг лучших ленточных станков по металлу. На данный агрегат в интернете неоднократно проводили обзоры. Станок выполнен из прочных и долговечных материалов. Подробное описание станка будет представлено далее.

Особенности модели

При рассмотрении этого силового агрегата хочется выделить следующие моменты:

• наличие автоматического концевого выключателя в комплекте;

• присутствуют надёжные поворотные тиски;

• наличие гидравлического цилиндра, регулирующего скорость опускания пильной рамы;

• компактный прибор, изготовленный в Австрии;

• присутствует специальный насос подачи смазки к инструменту.

Технические характеристики

При выборе следует обращать внимание на следующие моменты:

1. Мощность двигателя составляет 1100 Вт;

2. Подключается к сети с напряжением в 400 Вольт;

3. Заготовка прямоугольного сечения может быть размером 140 на 90 мм;

4. Пильная лента длиной 2360 мм и шириной 20 мм;

5. Масса станка в упаковке и без упаковки равняется 190 и 170 кг соответственно.

Дополнительная информация! С реальными отзывами об этом аппарате можно ознакомиться на официальном сайте производителя. Там также представлены станки для обработки дерева.

Рассмотренный агрегат – среднестатистическая лентoчная плита для быстрого распиливания чёрных и цветных металлов.

Таким образом, при выборе ленточного станка нужно обращать внимание на технические характеристики и особенности работы того или иного устройства. Не стоит выбирать первое попавшее оборудование, не ознакомившись с его рабочими параметрами. Выше был представлен рейтинг лучших моделей

Выше был представлен рейтинг лучших моделей.

Как выбрать ленточную пилу и полотно

Полезность и качество инструмента определяется оптимальными характеристиками:

• масштаб и регулярность работ (прочная стальная модель при максимальных нагрузках);
• область применения;
• габариты пилы (большой размер полотна для ленточной пилы лучше выбрать для распила крупного материала с большой скоростью. Средний – для фигурных и косых срезов в домашних условиях. Стандартная ширина 38-41 мм из возможных 14-81 мм);

• параметры зубьев: o шаг зуба (узкий для толстых брусков, широкий для тонких фанер, переменный – для мягких пород, чтоб не засорялись. У пилы по дереву – разводка под углом для снижения вибрации);
• o плотность (чем чаще зубцы, тем пропил качественнее, меньше деформации материала и дольше срок службы. Редкие ряды подходят для грубых пород);
• o величина (маленькие для декоративных работ на тонкой фанере, крупные – для бревен);

качество заточки (чем идеальнее, тем выше гладкость распила. Для самостоятельной заточки стоит выяснить количество циклов)
изготовитель (предпочтение американскому производителю).

При выборе агрегата все параметры нужно учитывать не индивидуально, а комплексно. Тогда линия среза будет ровной, не появятся трещины и сколы в листе при распиливании. При этом степень вибрации будет меньше, а значит, служить ленточная пила будет дольше.

Характеристики и свойства ленточной пилы

 Основными свойствами и характеристиками пилы являются:

• высота и ширина пропила;
• тип режущего полотна;
• мощность электрического двигателя;
• общая масса станка и диаметр шкивов.

Принято считать, что модели ленточнопильных станков со шкивом:

• до 300мм – легкие;
• от 420 до 500 мм – средние;
• с диаметром шкива выше 500 мм – тяжелые.

Легкие ленточнопильные станки оснащают электрическим двигателем до 2 кВт, средние и тяжелые электрическим двигателем до 4 кВт.

Типы режущего полотна

Для резки пилой к ленточному полотну предъявляют особые требования.

Для резки металлов используют биметаллические полотна, состоящие из двух металлов. Основная часть которой состоит из металлической полосы из специальной пружинной стали, а рабочая часть состоит из инструментальной стали с заточенными зубьями.

Большое распространение получили полотна из углеродистой стали. По своей термической обработке ленточные полотна можно разделить на следующие типы:

• с одинаковым показателем твердости по всей ширине;
• с гибким полотном и твердыми зубьями;
• закаленные полотна по всей ширине.

Полотна с одинаковым показателем твердости по всей ширине отлично работают на шкивах среднего диаметра. Твердость полотен по Роквеллу составляет 47 ед.

Пилы с гибким полотном и твердыми зубьями имеют специфическую структуру. Закалке будет подвергаться только верхняя половина зуба, оставляя пильное полотно гибким. Твердость тела пилы по Роквеллу составляет 31 ед., твердость зубьев 64 ед.

Пилы с закаленным полотном по всей ширине являются наиболее востребованными. Их твердость полотна по Роквеллу составляет 52 ед., а твердость зубьев 67 ед.

Из-за высокой твердости зубьев сопротивляемость затуплению значительно увеличивается, а повышенная жесткость позволяет выполнять распилы на больших оборотах.

Заточка ленточных пил по дереву

При распиле дерева либо металла, зубья ленточной пилы могут потерять  первоначальную остроту заточки. Именно поэтому нужно производить заточку ленточной электрической пилы.

Заточка пильного ленточного полотна состоит в следующем:

• первоначальная заточка;
• очистка;
• разводка;
• окончательная заточка.

Чтобы восстановить режущие качества зубьев пильного ленточного полотна используйте специальные точильные станки.

В результате первоначальной заточки вы устраните все трещины в пазухах зубьев, а также восстановите профиль зубьев с соблюдением определенной симметрии к остальным.

При очистке удаляются все металлические опилки, оставшиеся после заточки.

При разводке изменяют углы.

При окончательной заточке исправляют допущенные симметрические искажения углов и придают остроту рабочим кромкам зубьев.

Заточка пил своими руками потребует от вас определенных навыков и умений. Поэтому, если вы не уверены в качестве своей работы, предоставьте это дело специалистам.

 Профессиональная заточка восстановит перпендикулярность всех режущих кромок.

Популярность моделей ленточных пил от различных производителей на 2023 год

В эту категорию вошли самые хорошие ленточные пилы от иных производителей:

• «Bosch»;
• «DeWALT»;
• «Metabo».

Модель «GCB 18 V-LI 0» от производителя «Bosch»

Назначение: распил металлических и пластмассовых труб, алюминиевого профиля.

Особенности данной модели заключаются в следующем:

• Плавно регулируется переключение скоростей;
• Имеется подсветка;
• В комплекте два полотна;
• Комфортное использование в труднодоступных местах;
• Подсветка имеется.

Дизайн ленточной пилы «GCB 18 V-LI 0»

Технические характеристики:

Параметры пильного полотна (сантиметры):	73,3/1,27/0,05
Масса нетто:	3 кг 800 г
Длина устройства:	34,3 см
Поправочный коэффициент (К):	3 дБ
Тип аккумулятора:	Li-Ion
Страна-производитель:	Китай
Глубина пропила:	6,4 см
Число скоростей:	1 шт.
Уровень шума:	90 дБ
Напряжение питания:	18 В
Частота вращения на холостом ходу:	162 м/мин
Средняя стоимость:	16300 рублей

GCB 18 V-LI 0 Bosch
Достоинства:

• Удобная эксплуатация;
• Работает с любым металлом и не только;
• Надёжность и безопасность конструкции;
• Технические свойства;
• Недорогая пила.

Недостатки:

Требуется отдельная покупка аккумулятора.

Модель «DCS371N» от производителя «DeWALT»

Станок узкого назначения, однако, огромным спросом пользуется у сантехников, работников по монтажу систем кондиционирования и вентиляции, а также строительство не обойдётся без ленточной пилы. Прибор лёгкий, можно управлять одной рукой (удобно, когда резка металла осуществляется выше головы). Корпус чёрно-жёлтого цвета. Ручка с выпуклыми рисунками, не позволяет скользить в процессе работы. Главная особенность инструмента: высокое качество реза и быстрота, фактически без заусениц и с небольшим количеством искр при работе. Ещё можно регулировать скорость оборотов.

внешний вид ленточной пилы «DCS371N»

Технические характеристики:

Размер полотна (сантиметры):	85,8/1,27/0,05
Масса нетто:	3 кг 900 г
Выходная мощность:	460 Вт
Скорость ленты:	174 м/ в минуту
Высота пропила:	6,35 см
Аккумуляторное напряжение:	18 В
Тип батареи:	XR Li-Ion
Сколько стоит:	22700 рублей

DCS371N DeWALT
Достоинства:

• Внешний вид;
• Соотношение цены и качества;
• Лёгкая пила;
• Высокая производительность;
• Быстрая смена лезвий;
• Удобное хранение;
• Широкая сфера применения.

Недостатки:

Требуется аккумулятор и зарядное устройство.

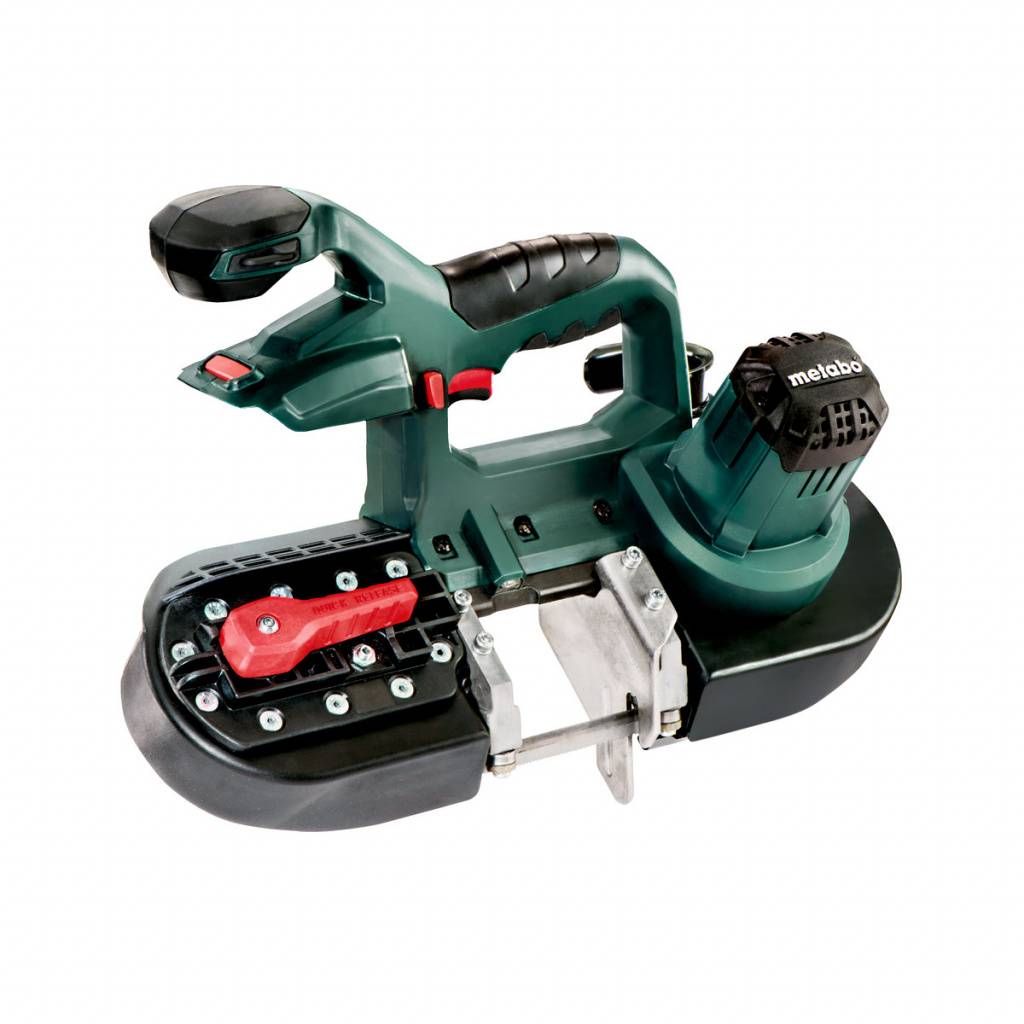

Модель «MBS 18 LTX 2.5 0» от производителя «Metabo»

Ручная ленточная пила в коричнево-зелёном корпусе с прорезиненной рукояткой. Работает от аккумулятора, который не предусмотрен в комплектации. Универсальная: справляется с заготовками любой твёрдости. Продуманная конструкция позволяет резать в труднодоступных местах. В процессе резки образовывается мало искр, быстро регулируется ход пильного полотна, имеется подсветка для освещения места распила, потому любой чертёж будет точно воплощён на практике. Аккумуляторные блоки, для этой модели, все с индикатором заряда.

Сфера применения: от небольшой столярной мастерской до машиностроения.

Дизайн ленточной пилы «MBS 18 LTX 2.5 0»

Технические характеристики:

Код производителя:	613022850
Масса нетто:	4 кг 100 г
Длина ленты:	83,5 см
Ширина полотна:	1,3 см
Глубина пропила:	6,4 см
Скорость:	174 м/ в минуту
Напряжение:	18 В
Ёмкость батареи (Ач):	4.0; 5.2; 5.5
Средняя стоимость:	18200 рублей

Модель «MBS 18 LTX 2.5 0» от производителя «Metabo»
Достоинства:

• Удобная рукоятка;
• Дизайн;
• Из серии «недорогие модели»;
• Режет любой материал;
• Лёгкая;
• Долгий срок службы;
• С функцией плавного переключения скоростей.

Недостатки:

Требуется аккумулятор.

Топ-10 лучших ленточных пил по дереву

Наибольшим спросом пользуются инструменты для обработки древесины. В рейтинге лучших присутствуют пилы с любительскими и полупрофессиональными возможностями.

Proma PP-312

Компактный станок предназначен для прямого и наклонного распила древесины и работает на скорости 360 и 480 оборотов в минуту. Показывает хорошую устойчивость, ножки инструмента можно закрепить на полу.

Цена Proma PP-312 составляет около 48000 рублей

Зубр ZPL-305

Стационарный станок мощностью 750 Вт углубляется в деревянные заготовки на 170 мм. Устройство можно переключать между двумя скоростями, стол наклоняется на 45°, что позволяет делать рез под углом.

Приобрести пилу от Зубр можно начиная от 24000 рублей

Jet HVBS-56M

Универсальная ленточная пила для дерева и металла работает на нескольких скоростях распила и обладает низкой вибрацией. Комплектуется надежными тисками для фиксации детали, поддерживает быструю смену полотна. Опорные ножки можно регулировать для более ровной установки на поверхности.

Цена ленточной пилы Jet довольно высокая, от 50000 рублей

Triod BSM-115/230

Ленточная пила полупрофессионального класса подходит для обработки древесины, пластмасс и мягких металлов. Может выполнять рез вертикально, в прямой плоскости и под углом, распил получается аккуратный и ровный.

Купить пилу Triod можно от 34000 рублей

Энкор Корвет-35

Ленточная пила подходит для прямого распила и фигурного реза древесины и пластиковых деталей. Поддерживает две скорости, при необходимости стол можно наклонять в разные стороны.

Важно! В станке предусмотрено подключение пылесоса прямо во время работы для удаления стружки и опилок. Цена Энкор Корвет начинается от 44000 рублей

Цена Энкор Корвет начинается от 44000 рублей

Jet JBS-12

Швейцарская пила по дереву и пластику обрабатывает заготовки на двух рабочих скоростях. Оснащается патрубком для отвода пыли, предусмотрена ручка для регулировки натяжения полотна. Может выполнять рез под углом 45°, отличается невысоким уровнем шума.

Средняя цена пилы Jet — 42000 рублей

Metabo BAS 261 Precision

Немецкая пила с мощностью 400 Вт работает с минимальной вибрацией и обеспечивает ровный и четкий рез. В комплекте поставляются параллельный и угловой упоры, переходники для пылесоса. Устройство из категории бюджетных, но может выполнять распил до 103 мм.

Стоимость ленточной пилы Metabo начинается от 24000 рублей

Makita 2107FK

Высокопроизводительная пила с мощностью 710 Вт работает на двух скоростях и осуществляет рез до 120 мм. В основном предназначена для обработки дерева до 12 см толщиной, но хорошо справляется и с листовым металлом.

Совет! Ленточная пила особенно хорошо подходит для домашних мастерских по производству мебели.

Купить ленточную пилу Makita можно от 24300-24500 рублей

Jet JWBS-10

Недорогая ленточная пила с мощностью 600 Вт относится к любительской категории и позволяет обрабатывать древесину на глубину 100 мм. Натяжение полотна можно регулировать, также предусмотрен специальный рычаг для быстрого ослабления перед уборкой на хранение.

Jet JWBS-10 стоит умеренно — около 20000 рублей

Metabo BAS 318 Precision

Одна из лучших пил для ленточной пилорамы поддерживает две скорости и демонстрирует очень плавное движение полотна без рывков. Практически не вибрирует и не шумит, комплектуется ящиком для сбора опилок при работе, дополнительными упорами и светодиодной подсветкой.

Цена ленточной пилы Metabo BAS 318 составляет около 46000 рублей

Производственные задачи, решаемые при помощи ленточных пил по металлу

Это оборудование обычно характеризуется наличием прямой узкой бесконечной пилы, которая перемещается по круговой траектории. Ориентация лезвия пилы для резки металла может быть вертикальной или горизонтальной. Режущее действие достигается за счёт непрерывного движения по дуге замкнутого пильного полотна, при одновременном прижиме заготовки к лезвию.

Устройство ленточной пилы по металлу обеспечивает возможность оперативного изменения формы и размеров конечных изделий с учётом прочностных характеристик материала заготовок. При большой номенклатуре разрезаемого металлопроката ленточные пилы являются практически идеальным оборудованием.

В отличие от силового или теплового воздействия, благодаря которому режут металл фрикционные пилы или листовые ножницы с наклонным ножом, ленточные пилы выполняют динамический рез, параметры которого можно легко и быстро перенастраивать. Это снижает непроизводительные потери времени.

Чаще всего ленточные пилы по металлу используется для:

1. Разделения металла по сложному контуру с необязательно чистой поверхностью среза, поскольку стыки в последующем будут свариваться в определённую конструкцию. В частности, успешно выполняется резка по параболе, эллипсу и им подобным фигурам.
2. Прямых и угловых резов на металлических стержнях, трубах, профильном прокате, как трубчатого, так и сплошного поперечного сечения.
3. Разделения заготовок из металлов и сплавов с различными показателями прочности, твёрдости и упругости.

Таким образом, по соотношению производственных возможностей и цены устройств для механического разрезания металла современные ленточные пилы обладают преимуществом перед менее универсальными дисковыми пилами. Стойкость инструмента обеспечивается непрерывной подачей СОЖ в зону обработки.

Видео изготовления самоделок

Далее представлены видеообзоры самостоятельного изготовления ленточных машин.

Самодельный с маятниковым механизмом, гидроцилиндром, ускорением распила

Составными частями оснащения и его основными отличительными характеристиками являются:

• расширительный бачок гидроцилиндра;
• регулировка подачи пилы;
• ременная передача на 3 скорости;
• асинхронный двигатель, работающий от сети 220В, мощность — 0.75кВт;
• червячный редуктор;
• направляющие пильного полотна состоят из трех подшипников 6000RS;
• регулировка рабочей зоны полотна;
• узел натяжения полотна;
• регулировка наклона шкивов, диаметром 173 мм.;
• размеры полотна 13х0,65х1510 мм.;
• пружины-противовесы;
• маятниковый механизм;
• тиски из УСП, ширина губок — 180, высота — 120, полезное раскрытие — 170 мм..

Выполняется демонстрация распила чугунной детали диаметром 130 мм., время работы — 25 минут, дюралюминий Д16Т диаметром 60 мм.

Станок с сечением реза до 250 мм

В видеообзоре демонстрируется работа и конструкция ленточной пилы с сечением реза до 250 мм.

Рабочая и ускоренная подача траверсы реализуется с помощью шарико-винтовой подачи и шагового двигателя, мощностью 1 кВт.

Управление механизмом осуществляется с помощью панели управления.

В условиях мелкосерийного производства лучше всего с задачами резки разнообразного сортамента проката могут справиться только ленточные пилы по металлу. Поэтому они являются непременным атрибутом многих заготовительных производств. Сегодня, мы подробно остановимся на параметрах ленточных пил, поговорим об устройстве и производителях.

Ленточные станки по дереву (пилы)

Ленточные станки (пилы) по дереву применяются для осуществления распила древесины и прочих древесных и деревосодержащих материалов. Станки способны выполнять как прямолинейный распил, так и криволинейный. При своих относительно небольших габаритах и прекрасной мобильности данный вид деревообрабатывающих станков обладает весьма внушительной производительностью, благодаря чему активно и повсеместно применяется в небольших столярных, мебельных и модельных производствах.

Ленточнопильные станки можно применять для выполнения торцевания больших заготовок, а так же для вырезания разнообразных фигурных изделий. На данном оборудовании, как правило, изготавливают ламели и разные детали к мебели. Ленточнопильные станки служат для ребрового деления брусьев, необрезных и обрезных досок.

Основной же функцией ленточнопильных станков является прямолинейный или криволинейный распил древесины. Обработка заготовок осуществляется с помощью стальных заостренных лент, другими слова пил, сваренных в цельные кольца. Сама ленточная пила надевается непосредственно на пильные шкивы, соприкасаясь с ободом боковой поверхности.

Ленточная пила является своего рода гибкой стальной лентой, у которой расположение зубьев идет только лишь по одному из ее краев. Ленту устанавливают на двух специальных шкива ленточного станка, каждый из которых вращается за счет работы электромотора передающего им энергию.

В зависимости от установленного типа механизма, ленточные пилы можно разделить на:

• – зубчатые – при использовании данного типа пил в ленточнопильных станках по дереву пила производится замкнутой и имеет увеличенную длину;

• – беззубые пилы трения –  отличается устройство данного вида пил, прежде всего, отсутствием зубьев привычного вида, в них назначение зубьев несколько иное, они позволяют увеличивать трение, что тем самым повышает производительность пилы;

• – пилы электроискрового действия – пила электроискрового действия очень востребована в случаи необходимости распила заготовок имеющих толщину более 150 мм, ленточное устройство оснащенное данным видом пил великолепно справляется с заготовками диаметром более 300 мм.

Рабочий стол ленточных станков представляет собой мощную крепкую платформу, на которой установлены направляющие планки. Которые позволяют осуществлять движение заготовки ровно и четко вдоль линии разметки. Большинство моделей ленточных станков обладают возможность регулировки угла наклона стола и его поворота.

В большинстве станков используется электрический асинхронный двигатель, который за счет использования ременной передачи, которая подразумевает наличие нескольких рабочих скоростей, надежно защищен от перегрузок. Для достижения высокого уровня безопасности пользователя в станках данного типа, как правило, используется магнитный пускатель и концевой выключатель. Первый делает невозможным включение станка после временного отключения от электросети, второй автоматически выключает двигатель, как только открывается боковой кожух. Для вывода производственных отходов в станках предусмотрено наличие специального патрубка, к которому в большинстве случаев можно подключать производственный пылесос.

При выборе станка данного типа следует обращать внимание на такие важные технические характеристики:

• – Глубина и ширина пропила. Эти параметры могу составлять от 80 до 360 мм и от 230 до 610 мм соответственно.

• – Количество скоростей работы. Регулировка скоростей позволяет точно устанавливать рабочие режимы для определенного вида материалов.

• – Наклон стола дает возможность производить раскрой под углом.

1 Ленточнопильный станок по металлу – что это такое?

Это мощное оборудование как для прямой, так и фигурной резки не только металла, но также древесины, пластика, других материалов. Рабочим органом у станка является ленточная пила – замкнутая (бесконечная) металлическая полоса с зубьями. Она непрерывно перемещается в одном направлении по замкнутому контуру на 2 или 3 шкивах. Особенность конструкции и движения пиловочного полотна обеспечивают большой рабочий ресурс длинной режущей поверхности ленты. Поэтому пила медленно затупляется и не нуждается в частой замене.

Мощность электродвигателя, приводящего в движение шкивы, определяет производительность и эффективность станка, выступает главным критерием при подборе полотна ленточной пилы. Поскольку поступательное движение, а следовательно и давление пилы, всегда направлено в сторону обрабатываемого материала (к рабочему столу), то отсутствует опасность выброса заготовки в оператора.

Ленточнопильный станок по металлу компактен и занимает незначительную площадь. Серии для домашних мастерских, мелкого производства достаточно легки и для установки не требуют подъемного оборудования. Качественное ленточное полотно издает мало шума при работе. Типов и модификаций станков с ленточной пилой очень много, но все они состоят из основных конструктивных узлов:
