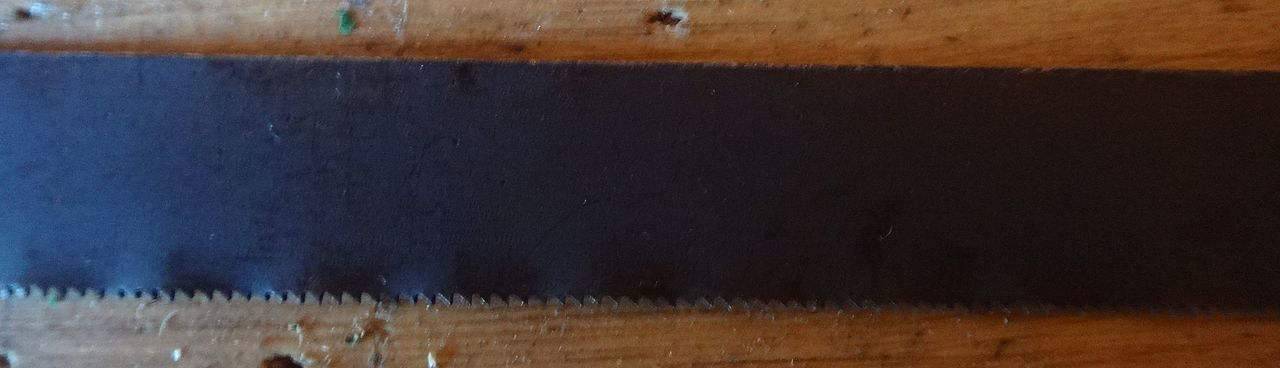

Ножовочное полотно по металлу

Положение рук (хватка) работающего

а) рукоятку ножовки захватывают пальцами правой руки (большой палец накладывают сверху, остальные пальцы поддерживают рукоятку снизу), конец ручки упирают в ладонь (рис. б). Не следует вытягивать указательный палец вдоль ручки и глубоко захватывать рукоятку, так как конец ее будет выходить из кисти, что может привести при работе к травме руки

б) левой рукой держать рамку ножовки, как показано на рис. — в. Четырьмя пальцами охватывать барашек и натяжной болт, а не одну только рамку; если делать иначе, будет тяжело устранить покачивание ножовки во время работы.

Резка металла без поворота ножовочного полотна

а) нанести мелом разметочную риску места разреза;

б) закрепить деталь в тиски в горизонтальном положении так, чтобы отрезаемая часть находилась справа или слева от тисков. Линия резки должна находиться в 15—20 мм от губок тисков;

в) трехгранным напильником по разметочной риске сделать в месте разрезания небольшой (1,5—2 мм) пропил, чтобы ножовочное полотно в начале резания не скользило, а врезалось в деталь.

Для правильного начала резки на неразмеченной детали у места реза ставят ногтем большой палец левой руки и полотно ножовки прижимают вплотную к ногтю, ножовку держат только правой рукой. Указательный палец этой руки вытягивают вдоль руки сбоку. Это обеспечивает устойчивое положение ножовки во время начала реза;

г) при резании соблюдать следующие правила: в работе должно участвовать не менее 3/4 ножовочного полотна; делать 40—50 рабочих движений в минуту; нажим на ножовку делать только при движении вперед; заканчивая разрезание, поддерживать отрезаемый кусок рукой.

Резка полосового и квадратного металла

1. Закрепить заготовку в тисках так, чтобы она выступала над губками тисков на 15—20 мм и линия реза была перпендикулярна губкам тисков.

2. Трехгранным напильником в месте реза сделать неглубокий пропил для лучшего направления ножовки.

3. В начале реза ножовку наклонить немного в сторону от себя (или на себя). По мере врезания наклрн постепенно уменьшать до тех пор, пока рез не дойдет до противоположной кромки заготовки. Затем осуществлять резку при горизонтальном положении ножовки.

4. Резать металл не по ширине, а по узкой стороне; это, однако, можно допустить только в том случае, когда ширина стороны больше, чем 2,5 шага зубьев полотна.

Примечание. Ножовкой можно резать полосовой материал только в том случае, если его толщина больше расстояния трех зубьев ножовочного полотна. Более тонкий материал зажимают в тиски между двумя деревянными брусками и разрезают.

Резка тонкого листового металла

1. Подготовить деревянные бруски (плоские).

2. Зажать между плоскими деревянными брусками по одной или несколько штук заготовок.

3. Установить бруски вместе с заготовками в слесарных тисках.

4. Резать заготовки вместе с брусками.

Виды ножовок по дереву — главный критерий при выборе

У хорошего мастера в арсенале должно быть минимум две ножовки по дереву. Одна пила применяется для распила сухих досок, а второй инструмент — для сырых (при обрезке фруктового сада). Различаются они по разводке и форме зубьев. В зависимости от вида запланированных работ, необходимо приобретать соответствующего типа режущий ручной инструмент. Для того выясним, какие виды ножовок по дереву выпускают производители разных стран.

1. Классический вариант — это обыкновенная пилка, которая состоит из закрытого типа рукоятки и полотна разной длины. Такой вид ножовок еще называют универсальными, так как они подходят для выполнения разных работ, связанных с обработкой дерева
2. Выкружная — это узкоспециализированный вариант режущего приспособления, который предназначен для вырезания в листовых деревообрабатывающих материалах разных форм и узоров, например, когда в фанере нужно вырезать круглое отверстие. Выкружные пилки еще называют узкими, так как они имеют зауженную конструкцию полотна и острый носик
3. С обушком, обушковые или шиповая пила  — это еще одна разновидность классического режущего инструмента, которая также состоит из полотна и рукоятки. Отличие от классики в том, что полотно имеет одинаковый размер (без зауживания), а также мелкий зуб. Предназначен такой тип инструмента исключительно для работы со стуслом, когда нужно получить соответствующий угол пропила на деревообрабатывающем материале. Применяется для работы с ламинатом, а также с плинтусами
4. Лучковая — она больше напоминает ножовку по металлу, только имеет больший размер каркасной части, а также полотно с большими зубьями. Применяется в слесарных мастерских, а также для отпиливания веток и сучков с деревьев. Такое название инструмент получил по той причине, что имеется схожесть со старинным оружейным инструментом — луком, стреляющим стрелами
5. Наградка — узкоспециализированная разновидность ручных ножовок, применяющихся в столярных и слесарных мастерских. Такой тип инструмента напоминает рубанок, так как присутствует две рукоятки. В нижней части к основанию крепится режущее полотно с мелкими зубьями, что позволяет получать точные пропилы на досках, брусьях и прочих аналогичных материалах
6. Складная — это модернизированная версия ножовки, которая является отличным решением для туристических походов. Она складывается, что является ее главным преимуществом

Зная о том, какие же виды ножовок по дереву бывают, и чем они отличаются, можно для себя решить, какой тип инструмента подойдет для выполнения тех или иных запланированных действий. Учитывая большое многообразие рассматриваемых инструментов, одной из самых важных пилок по дереву в хозяйстве является классическая.

Это интересно! В отличие от работы ножовкой по металлу, где пиление выполняется путем прикладывания усилий от себя, с пилой по дереву другая ситуация. Работа по дереву осуществляется в двух направлениях, то есть пиление выполняется в направлении от себя и к себе.

Чтобы правильно выбрать ножовку по дереву, необходимо учитывать такие главные показатели:

• Размер полотна, а точнее его длина. От длины зависит не только возможность распиливания заготовок большого диаметра, но еще и скорость достижения результата, а также удобство выполнения работ
• Материал стали, из которой изготовлено полотно. От этого параметра зависит эффективность и срок службы инструмента
• Зубья и их размер — большие зубья еще не означают, что инструмент лучше. Чем больше зуб, тем проще распиливать сырые заготовки, но тем ниже качество распила
• Держатель или рукоятка — от нее зависит удобство эксплуатации инструмента. Чем удобнее рукоятка, тем легче управлять инструментом

https://youtube.com/watch?v=doEVbY1kKMQ%3F

Итак, зная основные параметры для выбора, купить лучшие ножовки по дереву для домашнего мастера не составит большого труда. Среди множества разновидностей режущего инструмента, будет трудно выбрать подходящий вариант без соответствующей помощи. Обратиться за помощью можно к продавцу инструмента в строительном магазине, но только в итоге вы купите такую ножовку, за которую продавец получит процент от ее продажи. Если необходимо купить хорошую ножовку по дереву, тогда советы и рекомендации из материала помогут принять правильное решение.

Резка металла с поворотом ножовочного полотна

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре

Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.

1. Сборка ножовочного станка с поворотом полотна на 90°:

а) отпустить барашек и вынуть полотно из станка;

б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)

в) вставить штифты и натянуть полотно барашком.

Резание металла:

а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;

б) соблюдать все правила резания, указанные выше.

Вы не зарегистрированы?Нажмите здесь для регистрации.

Забыли пароль? Запросите новый здесь.

Похожие материалы:

Особенности ножовок по металлу

Данная пилка имеет свои особенности, если её сравнивать с другими видами пил. Так, в своей конструкции она имеет достаточно узкое полотно, на котором расположены достаточно мелкие и тонкие зубцы. Само же полотно ножовки по металлу, устанавливается на «С»-образную раму с двух сторон, а после фиксации, настраивается сила натяжения полотна, которую можно регулировать специальным винтом. На одной из сторон рамы, присутствует прорезиненная или же пластмассовая рукоятка (также, она может быть сделана из дерева), для того чтобы обеспечить более удобный хват.

Из наиболее важных показателей ножовок стоит отметить следующие характеристики – это длина полотна. В среднем, длина полотна ножовки по металлу колеблется от 300 до 700 мм. В зависимости от того, насколько большая обрабатываемая заготовка, и выбирается ножовка с той или иной длиной полотна.

Также, достаточно важно при выборе ножовки знать шаг зубьев, поскольку благодаря этому показателю определяется, с какой толщиной и твердостью заготовки, сможет работать инструмент. К примеру, зубья, у которых шаг составляет 1,5 мм подойдут для реза мягкого металла, а с шагом в 2-3 мм – для твердых металлов

Кроме всего прочего, ножовка может быть одно или двусторонней.

Классификация изделий

Полотна для ножовок являют собой узкую полоску, на концах которой имеются два отверстия для крепления к инструменту. Есть три основных критерия их классификации:

• назначение (для ручных/электрических ножовок);
• материал изготовления;

• параметры зубьев.

Деление на группы по первому признаку происходит как у ножовок — выделяют полотна для ручных (механических) и электрических (иногда их называют машинными) инструментов. Размеры рабочих элементов варьируются. Так, для ручных используются полотна длиной 250-300 мм, шириной 12-25 мм, толщиной 0,63-1,25 мм. Пример — полотно отечественного производства из стали Х6ВФ с параметрами 1,25х12х300, которое обойдется покупателю в 30 рублей за штуку.

Параметры пилок для электроинструмента варьируются от 150 мм по длине, до 55 мм по ширине, от 1,25 до 2,5 мм по толщине. Пример — полотно для сабельной пилы HAMMER RS BL 001, параметры которого — 150х19х1,25 мм, а стоимость — 100 рублей за штуку.

Еще одно отличие пилок для ручных и сабельных пил — количество отверстий для крепежа. У первых их два, у вторых — одно.

Полотно для электроножовки

• углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS); например, Bosch HCS TF 350 M 408 мм GFZ за 1400 рублей;
• быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS); Gross HSS 18TPI 300 мм — 160 рублей за пару;
• биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM); Gross Variozahn 300 мм BIM от 300 рублей за пару.

Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.

Размер зубьев для ножовок по металлу составляет 2-2,5 мм. Данный параметр считается «мелким», поскольку есть изделия с более крупным зубом (например, у пилок для дерева он составляет 4-6 мм).

Международная стандартизация предусматривает иной принцип деления полотен. Так, в расчет берется количество зубьев, приходящихся на 1 дюйм пилки. Данная цифра приводится в маркировке перед буквами PPI (points per inch — «остриё на дюйм») или TPI (формула «PPI – 1»). Чем число больше, тем более мелкий зуб представлен на данном полотне.

При выборе изделий для ножовки пользователю не придется долго гадать — большинство известных пилок имеют шаг зубьев 18 или 24. Так обозначается брендовая продукция для строительства (например, Standart 24 TPI 300 мм, полотно Kraft-Flex 18 TPI от производителя Kraftool).

Основная классификация полотен к ножовке по металлу составляется на основе приведенных критериев

Важно знать — наличие разведенных зубьев приветствуется, если пользователь ожидает комфортную работу без пауз и поломок инструмента. Теперь о том, как полотно ножовочное правильно установить в ручном или электрическом инструменте

Описание полотна

Стальная узкая тонкая пластина с двумя отверстия и зубцами на одном ребре. Бывает ручной и машинной в зависимости от назначения. Для изготовления данных элементов используются следующие стали:

1. У10А;
2. P 9 ;
3. X 6ВФ .

Твердость материала должна составлять HRC 61−64. В рамку они вставляются зубьями вперед. Практически всегда используются для ручных ножовок длиной 250−300 мм, толщиной 0,65 и 0,8 мм, высотой 13 и 16 мм. Работа полотна различается в зависимости от условий работы резца, чем объясняется разность в значениях углов.

При резке металлической заготовки большой ширины можно сделать длинные пропилы: каждый зубец снимает стружку, которая должна заполнить стружечное пространство, пока острие зубца не покинет пропил. Величина пространства зависит от шага S зуба, переднего (Y) и заднего (A) углов. В зависимости от твердости обрабатываемой заготовки передний угол полотна может быть нулевым, отрицательным или положительным. КПД резания ножовкой с полотном с нулевым углом ниже в сравнении с тем, чей угол больше 0°. Для разрезания материалов потверже используются элементы с большим углом заострения зубьев (они более износоустойчивые). Для разрезания мягких материалов данный показатель должен быть меньшим.

Количество зубьев

В большинстве случаев для резки металлов пользуются полотнами с шагом 1,3−1,6 мм, при длине 25 мм зубьев с таким будет 17−20. Чем толще обрабатываемый материал, тем зубья должны быть крупнее, и наоборот. Для разных металлов требуются полотна с таким числом зубов:

1. Мягкие металлы — 16;
2. Сталь закаленная средней твердости — 19;,
3. Чугун, инстрyментальная cталь — 22;
4. Полоcовая, угловая и твердая сталь — 22.

Ножовка 300 мм

В процессе работы должны быть задействованы два-три зуба. Во избежание заедания полотна в металле зубцы разводят. Разводку выполняют так, чтобы ширина разреза, проделанного ножовкой, была чуть больше толщины полотна. Благодаря этому предотвращается заклинивание в разрезе полотна и облегчается работа.

У полотен с шагом 0,8 мм (допустимо 1 мм) разводка зубьев должна быть волнистой, то есть каждые два смежных зуба отгибаются в противоположные стороны приблизительно на 0,25−0,6 мм. Рабочий элемент с шагом более 0,8 разводится по зубу (гофрированный развод), по два-три зуба при этом отводятся влево и вправо. При шаге среднем один зуб отводится влево, второй — не отводится, третий — отводится вправо. При крупном шаге один зуб отводится вправо, а другой — влево. Уместна разводка по зубу при шаге 1,6 и 1,25 мм. Разводка должна завершаться на расстоянии от торца не более 30 мм.

Принципы выбора полотна

Критериями выбора служат:

1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Какая лучше

Лучшие функции ножовки неоднозначны. Они зависят от того, с какой целью будет применяться инструмент.

• Распиливать материал легче, если в распиле задействовано больше десяти зубьев.
• Процесс будет происходить быстрее, если ножовка с крупными зубьями. Но при этом край разреза выходит неровным. Это связано с излишними вибрациями, возникающими от слишком малого количества одновременно задействованных зубьев.
• Мелкие зубья распиливают медленнее из-за усложнений в удалении опилок, но край разреза получается в разы ровнее и чище.
• Ручки должны быть прорезинены. С ними удобнее работать, они не натирают и при длительном использование не вызывают неприятных ощущений, взаимодействуя с кожей.
• Закаленные зубья более прочные.

Читать также: Подставка для сверлильного станка

Виды и сферы применения инструмента

На строительном рынке ножовка по металлу встречается в электрическом и ручном виде. Главное назначение инструмента заключается в распиливании металлического изделия, а также создании пазов и некоторых других элементов. При применении специальных материалов на момент изготовления полотна оно также может проводить распиливание пластика, керамики, органического стекла и других поверхностей. Условно механическая ножовка по металлу делиться на три основные группы:

1. Домашние модели. Этот вариант исполнения весьма распространен, оптимально подходит для решения простых задач. Характеризуется комфортностью в использовании. Для крепления рабочего полотно проводится установка натяжного винтового механизма, который существенно упрощает процесс. Не стоит забывать о том, что если рабочая часть имеет слабое натяжение, то есть вероятность серьезной деформации. Ручная ножовка домашнего типа обходится намного дешевле.
2. Встречаются и профессиональные ручные инструменты. Они предназначены для проведения продолжительной работы и получения высококачественного пропила. Отличительные характеристики заключаются в наличии удобной ручки, а также специального механизма, за счет которого упрощается процесс смены рабочего полотна. Назначение заключается в частом проведении работы по распилу различных деталей.
3. В отдельную категорию относится ножовка-ручка. Она характеризуется тем, что имеет форму скобы. Для применения инструмента подобного типа не требуется прикладывать большое усилие. Область использования заключается в обработке труднодоступных мест. Конструкция слесарной ножовки по металлу позволяет проводить установку даже отломанного полотна.

Встречаются в продаже и электрические приборы, которые характеризуются повышенной производительностью. Их применение возможно только при условии наличия источника электричества.

Как выбрать хорошую ножовку по дереву

И в быту, и на производстве предназначение ножовки по дереву – работа с деревом. Это может быть и брус, и доска, и деревянная вагонка, а может быть и работа по уходу за садом, где тоже нужна острая пила. Впрочем, могут быть и иные работы, к примеру заготовка дров или изготовление художественных рамок для картин, здесь тоже нужны пилы, но разные по характеристикам и назначению.

Назначение. Этот критерий обычно указывается в описании товара. Однако для опытного мастера в зависимости от типа полотна, формы зубьев, типа заточки и конструкции ручки определить назначение довольно просто:

• Общего назначения для несложных работ;
• Пила для грубых работ;
• Пила для точного реза;
• Пила для поперечного реза дерева;
• Ножовка для продольного роспуска;
• Садовая пила;
• Туристическая или специальная пила.

Длина и размеры. Классификация по размеру пильного полотна принято считать одной из наиболее информативных для выбора ножовки. При работе этим инструментом за один проход длина полотна должна минимум дважды перекрыть размер распиливаемой детали. А раз так, то длина в 30 см подойдет для несложных работ по дому и в саду. Стандартные полотна в 450-500 мм больше подходят под универсальные модели, поскольку они в состоянии работать с большинством пиломатериалов, начиная от вагонки и заканчивая стропильным брусом.

Для распила материала толщиной больше 300 мм лучше иметь не ножовку а двуручную пилу. Большинство плотницких работ обходится пилами длиной 450-500мм. Для высокоточных столярных работ уже потребуется целый арсенал, начиная от мелкой пилы с обушком и заканчивая тонкой лучковой пилой.

Размер и форма зубьев. Распил древесины ножовкой осуществляется во время движения пилы – зубья проходя по поверхности дерева, вгрызаются в него и выбирают раз за разом пропил. Эффективность этой работы зависит от нескольких факторов:

• Формы зуба;
• Количества зубьев;
• Их остроту и качество заточки;
• Ширину шага развода.

Для работы с грубым материалом, когда точность не столь важна, необходимы крупные зубья это позволит увеличить скорость распила. Для работы в строительстве обычно применяются ножовки с треугольным зубом – они дают ровный и аккуратный рез. Для продольной распиловки угол наклона зуба смещается вперед, а для точного распила ножовки имеют совсем небольшие зубья без развода.

Количество зубьев определяется по специальному коэффициенту «TPI». Это характеристика числа зубьев на 1 дюйм режущей поверхности.

Совет: В домашнюю мастерскую лучше подобрать пилы с большими, средними и маленькими зубьями. Это позволит охватить практически весь комплекс работ по хозяйству.

Большинство моделей на рынке сегодня имеет зубья классического вида – в форме равнобедренных треугольников. Они обеспечивают легкий и ровный рез. Так называемый «американский» зуб сложной формы в основном встречается на профессиональных версиях инструмента. Дело в том, что для его заточки необходимо иметь определенные навыки и обычным напильником здесь не обойдёшься.

Выбор ножовочного полотна

Выбирая полотно ножовочное характеристиками, которым необходимо уделить особое внимание, являются размер детали и материал. Размер детали определяет возможность использования полотна определенной длины и ширины

Твердость и вязкость материала влияют на выбор шага полотна и величины зуба. Существуют следующие рекомендации:

• Жесть, кровельное железо и пр. сходные по толщине материалы – шаг 0,8 мм.
• Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
• Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
• Чугун, пластик – 1,2 – 1,5 мм.

Правильное применение полотна гарантирует его максимально длительную эксплуатацию. В первую очередь это касается правильной натяжки на станок. Обязательно изучите инструкцию, как установить ножовочное полотно, как правильно осуществить натяг. Он должен быть достаточно сильным для работы и, в то же время, давать возможность для небольшого изгиба. Звук правильно натянутого полотна – приятный звон, при недостаточном – звук ниже, в перетянутом состоянии – заметно выше.

• Полотно вставляется в рамку зубьями вперед.
• При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
• Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
• Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
• Избегайте поперечных изгибов и резких рывков.
• Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
• Используйте дополнительный груз при малой толщине заготовки.

Особенности изготовления

Для производства полотен должен применяться прочный материал. Именно поэтому выбор пал на сталь. Но и ее тип может варьироваться:

Изделия из углеродистой стали HCS применяются для обработки цветных и более мягких по структуре металлов. Такие полотна отличаются невысокой прочностью по сравнению с другими аналогами.

Полотна быстрорежущего типа HSS отличаются высоким уровнем износостойкости зубьев. Однако такой инструмент будет стоить дорого, а сама пластина с зубьями оказывается хрупкой.

Изделия биметаллического типа BIM. Сталь ножовочного полотна углеродистая, но сверху производится крепление полоски быстрорежущего материала для упрочнения конструкции зубьев.

Легированная сталь HM – применяется как для обработки металла, так и для резки бетона или кирпича.

Ножовка по металлу – режем сталь в домашних тапочках!

С появлением ножовок по металлу работать с различными металлическими изделиями стало гораздо проще – даже дома, у себя в гараже или мастерской вы сможете отпилить нужный кусок арматуры или толстой проволоки. И даже появление механических аналогов не повлияло на популярность ручного инструмента: во-первых, стоимость по карману практически любому мастеру, во-вторых, в процессе работы достигается высокая точность, в-третьих, инструмент практически невозможно сломать, и в-четвертых – независимость изделия от электросети делает его незаменимым в полевых условиях работы.

Современные ножовки отличаются не только «пистолетной ручкой» – производители придумывают и совершенствуют системы крепежа полотна. Резьбовой зажим, который присутствует во всех старых моделях, постепенно вытесняется рычажным механизмом, благодаря которому установка полотна проходит в разы быстрее. Правда, они и дороже ножовок с «барашком».

Впрочем, конструкционные особенности влияют по большому счету лишь на удобство обслуживания инструмента, качество реза и скорость проведения работ зависят, прежде всего, от сменных ножовочных полотен.
В продаже их предостаточно, найти изделие можно на любой кошелек и любое назначение. Стоимость полотен зависит от сплава, из которого они изготовлены и количества зубьев на дюйм. В основном, встречаются детали из каленой стали и биметаллические изделия. Недостаток каленой стали заключается в ее хрупкости, поэтому изделия хоть и стоят дешевле, но и ломаются чаще, тогда как биметаллические могут похвастаться хорошей гибкостью и твердостью, поэтому и стоят они дороже.
