Как устроен и работает карбюратор бензотриммера
Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

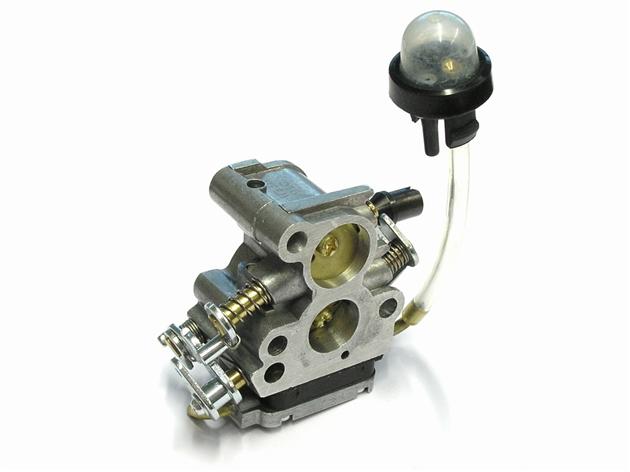

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.
Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.
В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.
Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.
Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.
Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).
Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).
Функционирует устройство следующим образом.
- В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
- В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
- Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
- Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
- После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.
Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.
Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.
Распространенные неисправности карбюраторов
Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.
Проблемы топливного насоса
Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.
Причины деформации мембраны могут быть следующие:
- продолжительная работа триммера;
- использование непригодного топлива;
- попадание газов в импульсный канал.
В результате, повреждение мембраны снижает производительность насоса, и, как следствие:
- происходит обеднение горючей смеси;
- затрудняется запуск двигателя;
- появляются перебои в работе мотора;
- повреждается поршень.
Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.
Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.
Засорение сетчатого фильтра
Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).
Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.
Неисправен регулировочный рычаг
Данная поломка появляется, когда изнашивается контактная поверхность рычага.
Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.
Износ впускной иглы
Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.
Как итог:
- нарушается обеспечение герметичности седла впускной иглы;
- появляется подтекание горючей смеси;
- появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.
Также впускную иглу может просто заклинить.
Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.
Засорение регулировочной полости
Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.
Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.
Деформация регулировочной мембраны
Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.
Невозможность нормальной регулировки по причине дефекта приводит к:
- повреждению поршня;
- возникновению затруднений при запуске;
- обеднению горючего;
- неправильной работе двигателя.
Проблема с впускным регулировочным рычагом
Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.
Износ заслонок
Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.
В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.
Износ вала дроссельной и воздушной заслонки
Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:
- недостаточное и неправильное обслуживание воздушного фильтра;
- воздушный фильтр поврежден;
- воздушный фильтр непригоден для данного аппарата.
Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.
Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.
С чего начать диагностику мотокосы
Если бензокоса не заводится или сразу глохнет после пуска, необходимо последовательно проверить все основные узлы и агрегаты. Алгоритм проверки таков:
- Топливный бак (качество топлива);
- Свеча и свечной канал;
- Воздушный фильтр;
- Топливный фильтр;
- Сапун;
- Выпускной канал.
Эти узлы чаще всего являются источником основных проблем, устранить которые можно после тщательного осмотра.
Проверяем топливную смесь
Перед запуском двигателя бензиновой косы проверьте наличие, и качество топливной смеси. Не экономьте, не жадничайте и «не умничайте» в этом вопросе. Ремонт или замена поршневой группы обойдется вам слишком дорого (иногда до 70% стоимости нового инструмента). Готовить масляно-топливную смесь нужно строго по инструкции. Рассчитывайте ее количество из реальных потребностей. Лишний бензин, оставшийся после работы с течением времени теряет свои качества.
Проводим диагностику свечи и свечного канала
Если качество топливной смеси не вызывает сомнений, а бензокоса глохнет при пуске, то причиной может стать залитая свеча. Тут для ремонта подойдет обычный свечной ключ (наверняка есть у каждого автомобилиста) и запасная свеча.
- Свечу выкручиваем и протираем;
- Тщательно ее просушиваем (прокаливать не стоит);
- Избыток топлива в камере сливаем через свечное отверстие и просушиваем его;
- Старую свечу очищаем от нагара при помощи надфиля или дамской пилочки;
- Выставляем зазор с расстоянием в 1 мм (проверить можно любой монеткой);
- Возвращаем все на место и пытаемся завести триммер.
В случае если свеча рабочая, гнездо, где она расположена полностью сухое, а бензокоса не хочет заводиться, смазываем бензином резьбовое соединение. Оно должно быть слегка увлажненным. Какую бы замечательную искру ни выдавала свеча, загораться в сухой камере просто нечему.
Если двигатель триммера все же не запускается, следует исключить такую причину, как отсутствие искры из-за слабого контакта между свечей и высоковольтным проводом. Если соединение качественное, а искры так и нет, скорее всего, у вас «полетел» блок зажигания. Тут без мастера обойтись не удастся, т. к. деталь не ремонтируется, а продается цельным узлом.
Диагностика фильтров бензокосы
Еще одной причиной, по которой глохнет бензиновая коса, может стать воздушный фильтр. Чтобы исключить ее, попробуйте снять фильтр и завести триммер без него. Если получится, тогда придется менять воздушный фильтр на новый, или хотя бы продувать и тщательно чистить старый.
Не завестись бензиновый триммер может по причине загрязнения топливного фильтра. Это следующий этап нашего алгоритма. Здесь проверяем состояние фильтрующего элемента и при необходимости меняем его новым. При замене старайтесь не оставлять всасывающий патрубок совсем без фильтра, это запрещено любой инструкцией по эксплуатации. Спешка может обернуться ремонтом поршневой группы двигателя.
Сапун и выпускной канал
Часто, «нежные» фирменные модели бензокос не запускаются и глохнут по причине загрязнения сапуна. Основная функция этого элемента – выравнивание давления в бензобаке. При засорении этого узла, в баке создается вакуум, препятствующий подаче топлива. Устранить неисправность можно прочистив сапун. Использовать для чистки можно обычную иглу.
Нормальная работа кос с двигателями внутреннего сгорания может быть нарушена из-за попадания грязи в выпускной канал или засорения сетки глушителя. Встречается такая проблема на моделях старшего поколения. Решить вопрос можно традиционной чисткой и удалением противоискровой сетки.
Признаки разбалансировки
Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.
Признаками сбоя в настройках служит следующее:
- заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
- слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.
Регулировка карбюратора китайской бензокосы. Практика.
Правильность настройки карбюратора определяется по работе двигателя и по цвету свечи. Отрегулированный.
Коварная неисправность карбюратора китайской бензокосы.
Запчасти для мотокос Ремонт и регулировка карбюратора мотокосы.
Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.
Регулировка карбюратора бензокосы своими руками
Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.
Для отладки предусмотрены три винта:
- L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
- H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
- T – с его помощью проводят отладку холостого хода.
Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.
- Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
- Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
- Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
- Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
- Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
- Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.
Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.
