Не бьет отбойный молоток Bosch

Диагностика неисправностей перфоратора

Если в процессе эксплуатации становятся очевидными неполадки в работе перфоратора, следует отключить его от электропитания и произвести наружный осмотр. Если внешние признаки поломки не найдены, придётся разбирать корпус и искать проблему внутри.

Одной из причин выхода прибора из строя является обрыв в сетевом шнуре. В этом случае двигатель перфоратора не включается. Для его диагностики надо тщательно осмотреть кабель, соединяющий инструмент с сетью. Он не должен быть повреждённым, переломанным или оплавленным. Исправный сетевой шнур остаётся холодным во время работы. Если провод не в порядке, его следует заменить на равноценный. Сечение токопроводящих элементов должно соответствовать потребляемой инструментом мощности.

Универсальный диагностический прибор для электрических цепей

Условно все неисправности перфоратора можно разделить на две категории — механические и электрические.

К механической категории неисправностей относятся сбои в работе, которые возникают при работающем двигателе:

бур не долбит;
сверло не вращается;
коронка не вытаскивается из ствола (заклинивает);
зубило не держится в патроне (выскакивает);
слышны посторонние звуки внутри механизма, скрежет, вибрация.

Сбои в электрике: не вращается мотор, искрят щётки на коллекторе и прочие виды поломок

О проблемах с электрической частью перфоратора свидетельствуют следующие признаки:

мотор при включении не вращается;
усиленно искрят щётки на коллекторе;
от корпуса исходит запах горелой изоляции;
из инструмента во время работы идёт едкий дым.

Для того чтобы выяснить и устранить причину всех этих явлений, перфоратор необходимо разобрать.

Устройство инструмента и его механизм

Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Видео про устройство перфоратора и ударного механизма:

Неисправности патрона

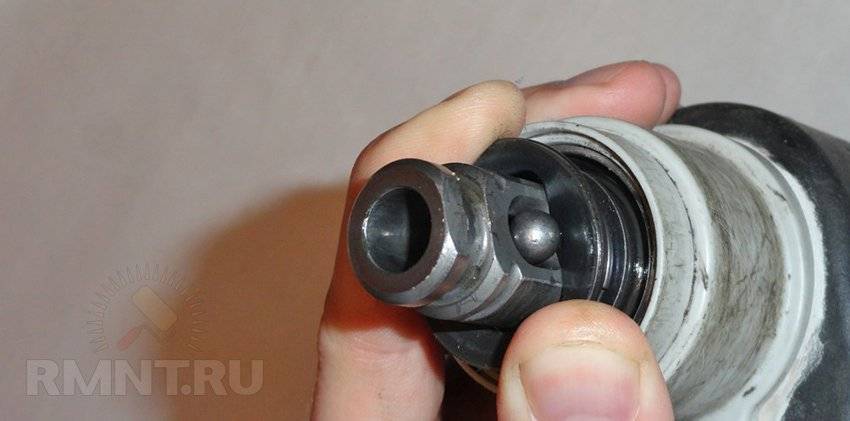

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

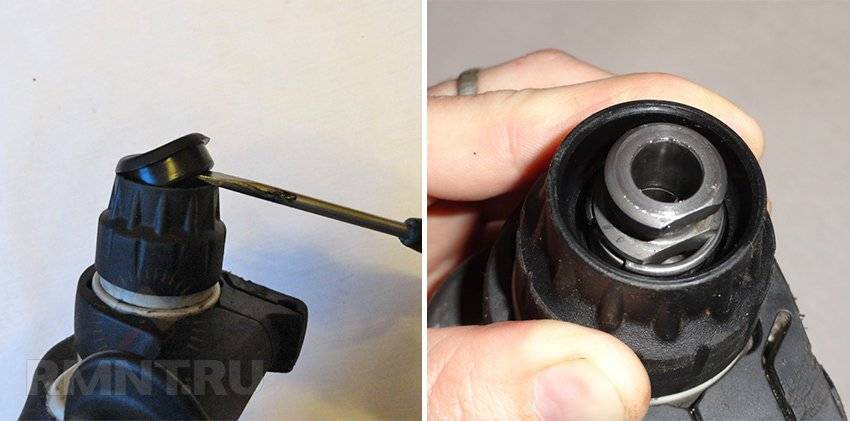

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо

Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу

Способы устранения неисправностей

Схема снятия рычага.

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича – стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

демонтаж рычага переключения режимов – детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
отсоединение пыльника – резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Ремонт отбойных молотков и перфораторов

Все неисправности перфораторов с отбойными молотками можно разделить на два вида: механические и электрические. В большинстве случаев механические повреждения можно устранить самостоятельно, а вот с электрическими неисправностями, скорее всего, придется обратиться за помощью к специалисту. Конечно, можно самостоятельно заменить шнур или вилку, однако отремонтировать обмотку якоря двигателя или перемотать статор под силу лишь мастеру имеющему специальное оборудование.

Механические поломки отбойных молотков и перфораторов

Механические неисправности зачастую можно определить на слух или зрительно. При работе перфоратор начинает издавать странный гул, стук и скрежет или из-под корпуса идет отвратительный запах.

Одна из самых распространенных механических поломок связана с механизмом переключения режимов работы расположенным на корпусе инструмента, который подвергается постоянному воздействию пыли и грязи. Отремонтировать его достаточно просто: необходимо отвинтить деталь корпуса с механизмом, найти причину неисправности и устранить ее, или, при необходимости, установить новый переключатель режимов.

Так же довольно часто из строя выходит патрон. Это связано с тем, что при работе он подвергается колоссальным нагрузкам и вибрациям, а также воздействию пыли. Для того чтобы уберечь его от поломки достаточно постоянно протирать его влажной ветошью.

К механическим повреждениям также относятся: выход из строя подшипника или бойка ударного механизма, повреждение зубцов шерстен, поломку муфты сцепления, появление трещин на шпиндельном зажиме. Данные неисправности можно устранить своими руками.

Электрические неисправности отбойных молотков и перфораторов

О том, что поломка связана с электротехнической частью свидетельствуют следующие признаки:

При включении в электросеть прибора, мотор не вращается;
Искрят щетки коллектора;
Ощущается запах обгорелой изоляции;
Из корпуса идет едкий дым.

Для того, чтобы определить и устранить причину возникновения данных явлений, перфоратор с отбойным молотком необходимо разобрать.

Если причина связана с перегоревшим проводом или неисправной вилкой, то ее можно исправить самостоятельно. А вот более серьезные проблемы требуют привлечения специалиста.

Одной из распространенных поломок является износ щеток коллектора двигателя. Для ее устранения достаточно просто заменить щетки. Однако бывает так, что щетки коллектора в порядке, но двигатель все равно не работает. В этом случае, при помощи мелкой наждачки, необходимо почистить от пыли и нагара сам коллектор.

Иногда случается так, что под воздействием вибрации раскручиваются некоторые болты крепления контактов. В этом случае достаточно просто их подтянуть.

Самой большой неприятностью будет появление неприятного запаха гари и гула во время включения перфоратора. Это обозначает выход из строя обмотки якоря или статора. Устранение данной поломки возможно только в специализированной мастерской.

Не стоит забывать о том, что некоторые детали при поломке можно отремонтировать, некоторые требуют замены, а бывает и так, что отремонтировать инструмент не представляется возможным.

Детали, которые можно заменить:

воздушный и топливный фильтры;
замки зажигания;
щетки коллектора электродвигателя;
масло;
свечи зажигания;
ротор и статор;
патрон;
«пьяный» подшипник;
шнур и вилку;
обмотку якоря и статора;
кольца, пыльники и др.

В любом случае, при возникновении поломки, лучше всего обратиться к специалисту, который окажет квалифицированную и грамотную помощь вашему инструменту.

Сдайте отбойный молоток или перфоратор по адресу сервисного

Санкт-Петербург, ул. Чугунная дом 20, Телефон

Позвоните нам прямо сейчас и cервис-менеджер предоставит Вам профессиональную консультацию по вопросам обслуживания инструмента.

Полный список услуг по ремонту по этой ссылке

Какие перфораторы не стоит чинить

Дешевые. И это очевидно. Ведь отнести такое изделие к мастеру зачастую обойдется дороже, чем купить новое. Его разборка и ремонт с заменой деталей могут значительно превысить стоимость самого изделия. А так как подобные поломки с дешевыми перфораторами случаются весьма и весьма часто, то на постоянные ремонты и приобретение новых устройств может быть затрачено немалое количество средств. И это является еще одной причиной того, почему лучше покупать качественные инструменты.

Но сломаться, как мы говорили, может и последний. Поэтому если ваш оригинальный перфоратор от известного производителя начал барахлить, то это может быть следствием, как долгого использования, так и вашей халатности в плане ухода. В этом случае самостоятельный ремонт может только навредить, и лучше все же обратиться за помощью к профессиональным мастерам.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

сбои в механических узлах и компонентах;
сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
стопорится вращение оси;
долбит, но не крутит;
работает только в одном положении;
насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

слышен гудящий звук, но роторная ось не вращается;
наблюдается треск и искры на графитовых щетках;
корпус нагревается или плавится, а изнутри чувствуется запах гари;
не включается;
когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Общий вид и габариты угольных щеток перфоратора Bosch

Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Определяемся, какой перфоратор лучше

Первый электрический перфоратор появился в далеком 1932 году. С тех пор его конструкция практически не изменилась. Основными элементами и по сей день остаются: электродвигатель, ударный механизм, редуктор и патрон. Время и прогресс лишь нарастило электронную мускулатуру, попутно заменив материал корпуса и механизмов.

Главная функция этого устройства –удар. По способу его осуществления бывают электромагнитные и пневматические перфораторы. Биение у электромагнитных производится двумя взаимодействующими электрическими катушками. Возвратно-поступательное движение от катушек передается на сердечник, который в свою очередь воздействует на бур. В пневматических устройствах толчок возникает при возвратно-поступательном движении поршня в цилиндре. Бытовой перфоратор, как правило, снабжен механизмом пневматического удара.

По типу привода различают такие аппараты:

электрические сетевые (работают от электрической сети);
электрические аккумуляторные (работают от аккумулятора);
пневматические (используются в пожаро- и взрывоопасных работах);
бензиновые (применяются в дорожном строительстве).

Наибольшее распространение получил электрический сетевой тип с пневматическим механизмом, его еще называют бытовой перфоратор.

По количеству режимов различают:

однорежимные, присутствует только режим сверления;
двухрежимные, режим сверления и режим сверления с ударом;
трехрежимные, имеют режим сверления, сверления с боем, режим долбления.

Бурение и сверление перфоратором

Перед началом работ устанавливается требуемый инструмент. Переключатель режима ставится в положение, отвечающее характеру выполняемой работы.

Схема устройства зажимного патрона.

Это позволит более точно позиционировать отверстие в начале работы и не позволит ему уйти в сторону от предполагаемой траектории.

При выполнении глубоких отверстий бур необходимо периодически вытаскивать и давать инструменту несколько секунд поработать на холостом ходу. В результате достигается решение двух задач: охлаждение рабочего элемента и очистка канала отверстия от пыли и крошек.

Если не вынимать перфоратор из отверстия, то ничего страшного не произойдет: работа все равно будет выполнена. Однако при таком режиме происходят повышенный износ и выход из строя как режущего инструмента, так и самого перфоратора.

Также иногда приходится наблюдать, как вместо воздушного охлаждения некоторые умельцы ставят рядом с рабочим местом баночку с водой и окунают туда каждый раз кончик бура, чтобы быстрее его охладить.

Экономия времени при этом получается весьма сомнительная. А вот рабочий ресурс твердосплавных напаек из-за резкого перепада температур в течение непродолжительного времени вырабатывается.

Установка рычага переключения режимов на перфораторе.

Очень удобным и полезным в работе элементом перфоратора является съемная регулируемая ручка-держатель. Ручку можно подстроить в положение, отвечающее индивидуальным анатомическим особенностям (все зависит от того, правша вы или левша).

На положение ручки будет влиять место проведения работы. Зачастую при работе приходится перестраиваться из-за близко расположенной стены, трубопроводов или мебели.

В некоторых случаях, например, при работе в труднодоступных местах, в стесненных условиях, рукоятку приходится снимать. Здесь, однако, надо учитывать, что наличие рукоятки позволяет прочно удерживать инструмент и ее удаление потребует больших усилий для выполнения работы.

Глубину отверстия можно ориентировочно определять при помощи штатного глубиномера (тонкого стержня со шкалой), закрепленного на ручке-держателе. Опорная площадка глубиномера выставляется вровень с кончиком бура или сверла. Затем стержень смещается на величину, равную глубине отверстия, и фиксируется в требуемом положении. Смещение контролируется по шкале, нанесенной на поверхности стержня. При выполнении отверстия подача инструмента будет физически ограничена выставленным положением глубиномера.

При помощи перфоратора можно демонтировать старую кафельную плитку.

При отсутствии такого штатного приспособления легко можно обойтись свернутой в несколько раз полоской малярного скотча, наклеенной на поверхности бура. Глубина отверстия будет совпадать с расстоянием от кончика инструмента до полоски. Точность в данном случае будет, конечно, весьма приблизительной, но вполне достаточной для установки анкера или дюбеля в стену.

Важным нюансом при работе с перфоратором является выбор устойчивой надежной рабочей позы. Это объясняется не только требованиями техники безопасности, но и законами физики. Без создания начального усилия на инструмент отверстие, особенно в камне или тяжелом железобетоне, просверлить практически невозможно. Инструмент своей отдачей будет фактически отодвигать человека, не углубляясь в материал. Поэтому желательно иметь точку упора при выполнении отверстий.

При работе в режиме сверления бур будет вращаться с небольшим осевым биением, что необходимо учитывать. Подобное же явление наблюдается и при установке патрона-переходника и использовании сверл по металлу и дереву.

Устройство инструмента и его механизм

Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Видео про устройство перфоратора и ударного механизма:

Частые поломки

Многолетний опыт мастеров показывает, что при решении проблемы – почему не работает перфоратор – причина может быть обнаружена почти в любом узле.

Это затрудняет либо делает совсем невозможными попытки самостоятельной диагностики и ремонта инструмента, хотя в ряде случаев поломка бывает элементарной.

Например, если перфоратор не работает в вертикальном положении, то с вероятностью 99% причина кроется в изломе сетевого шнура на участке 10-20 см от входа в инструмент и может быть устранена в течение нескольких минут.

Если не включается перфоратор Бош, Метабо и пр. – причины также обычно вызваны поломкой электрической части:

обрывом силового кабеля, дефектом вилки или кнопки включения – это чаще всего обусловлено замыканием конденсатора фильтра;
износом или разрушением щеток коллектора;
ослаблением винтов электрических контактов;
загрязнением или выгоранием ламелей коллектора;
пробоем витков обмотки якоря или статора;
выходом из строя переключателя режимов работы вследствие загрязнения.

Перечень механических поломок еще более обширен и, как правило, требует замены дефектных деталей новыми с аналогичными характеристиками. Быстро, недорого и с гарантией качества выполнить ремонт перфоратора Bosch и других может любая из мастерских «Удачная техника сервис».

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

сбои в механических узлах и компонентах;
сбои в электро-динамической «начинке».

Важно. Перед тем как своими руками вскрывать корпус прибора, рекомендуется заранее подготовить рабочее место и необходимый для диагностики и ремонта инструментарий – отвертки или многофункциональный шуруповерт, кусачки и плоскогубцы, резиновый молоток, тиски и ключи под разный диаметр гаек, магнит, набор для прочистки и смазки

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
стопорится вращение оси;
долбит, но не крутит;
работает только в одном положении;
насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Справка. Перечисленные механические неполадки говорят о неисправностях в механизме патрона. Если же скрежет и посторонние звуки исходят изнутри корпуса, для выявления и устранения неисправности придется разбирать весь инструмент и обследовать передаточные узлы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

слышен гудящий звук, но роторная ось не вращается;
наблюдается треск и искры на графитовых щетках;
корпус нагревается или плавится, а изнутри чувствуется запах гари;
не включается;
когда инструмент вращается, из двигателя идут едкие испарения и черный дым.
