Надфиль — что это такое: алмазный, плоский, круглый, по дереву, пазовый, чем отличается от напильника

Надфиль плоский, трехгранный, круглый и другие

Надфиль – это, по сути, напильник небольшого размера. Сам же напильник слесари называют пилой, ввиду того, что насечка имеет вид зубьев, только вот они не перерезают тело материала, а скобят, т.е. счищают верхний слой его поверхности. Выходит, надфиль – миниатюрная пила. Предназначение мини-пилы – обработка металлов. Поэтому материал, из которого изготавливают надфили, обязан быть тверже, чем простая сталь. По ГОСТу 1435 и 5950 положено использовать углеродистые стали следующих марок: У12, У12А, У13, У13А или 13Х. Твердость при испытаниях должна составлять не ниже 55-58 единиц по шкале HRC.

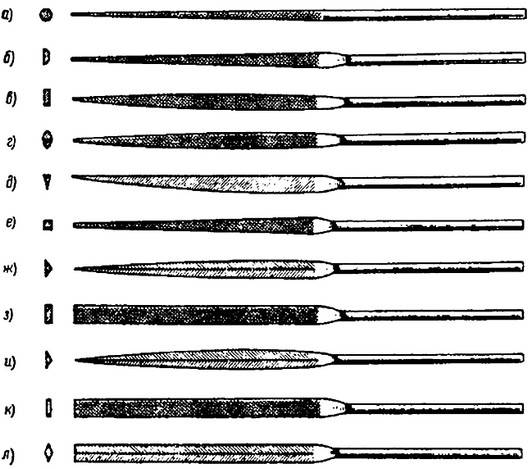

По форме сечения стержня выпускают следующие виды надфилей:

плоский тупоносый надфиль;
плоский остроносый; квадратный;
трехгранный;
трехгранный односторонний;
круглый;
полукруглый;
ромбический;
ножовочный (имеет форму равнобедренного треугольника с очень маленьким основанием);
овальный (бывает двух типов: эллипсный и в виде прямоугольника с закругленными краями);
пазовый.

Тупоносые инструменты по всей своей длине имеют одинаковый размер сечения, в остроносых – сечение стержня постепенно уменьшается к краю инструмента, ввиду этого и насечка на расстоянии до 3-х мм от края не контролируется изготовителем. Сама насечка также выполняется по стандартам. Во-первых, на основные рабочие части надфиля наносится только двойная насечка: основная и вспомогательная. За исключением круглых и овальных форм, которые могут использовать одинарную или спиральную одинарную.

Во-вторых, количество насечек на 10 миллиметров длины инструмента определяет его номер. Производители почти всегда указывают лишь номер инструмента: 00, 0, 1, 2, 3, 4, 5, 6, 7, 8

Важно понимать – чем больше номер, тем большее количество насечек на изделии, а значит – мельче зубья и более гладкую поверхность можно получить при обработке. Инструмент с крупными зубьями необходим при работе с большими поверхностями или там, где надо снять большой слой металла, например, трехгранным маленьким напильником с крупной насечкой удобно затачивать зубья пил по дереву. Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой

Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой. Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п.

Длина рабочей части маленького напильника всегда в два раза меньше его общей длины. И бывает только трех типоразмеров: 50, 60 и 80. Тут начинается самое интересное, номер насечки надфиля зависит от его типоразмера:

инструменты с рабочей частью в 50 мм могут быть только с насечками: 1, 2, 4, 6, 8;
инструменты с рабочей частью в 60 мм могут быть только с насечками: 0, 1, 3, 5, 7;
инструменты с рабочей частью в 80 мм могут быть только с насечками: 00, 0, 2, 4, 6.

Почему сделано именно так, сказать сложно, но не мы с вами создаем ГОСТы, мы лишь хотим разобраться, какой набор надфилей по типоразмерам существует. Есть особая разновидность насечки – когда она расположена вдоль тела инструмента, а не поперек, как обычно. При этом сечение полотна – круглое, таким надфилем домохозяйки затачивают кухонные инструменты, носит он специфическое название – мусат. Процесс заточки происходит более бережливо для затачиваемых изделий, а также значительно быстрее, чем на наждаке.

Фото набора надфилей алмазных, rinscom.com

Фото набора надфилей, herraquim.com

Фото надфилей, fine-tools.com

Фото надфилей алмазных, rinscom.com

Фото надфиля плоского, fine-tools.com

Формы надфилей и их применение

Формы надфилей отличаются друг от друга соответственно назначению.

Мастера нередко используют целый набор мини-напильников в определенной последовательности.

Многоступенчатая обработка детали позволяет добиться оптимального состояния, подкорректировать все огрехи без особого труда.

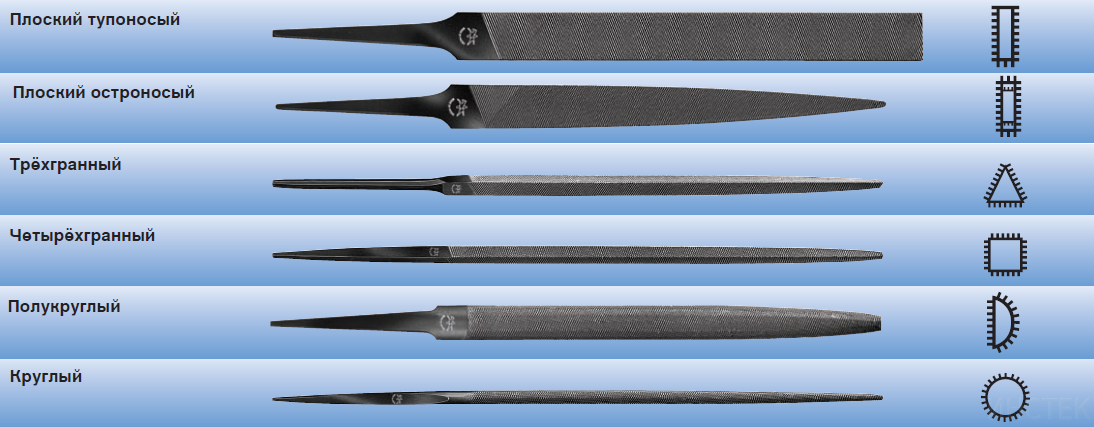

По профилю инструмент подразделяется на следующие типы:

трехгранные остроносые (треугольные). Имеют три равные грани, соответственно три рабочих ребра. Такая форма годится для обработки углов, расстановки угловых насечек, обточки мелких пазов внутри и снаружи;
трехгранные тупоугольные. Напоминают треугольник с равными сторонами и тупым углом. Может иметь 1 или 3 грани разной текстуры. Применяется для обработки углов, средних и крупных отверстий;
клиновидные. Обладают одним ребром и двумя рабочими гранями с острым концом. Подходят для обработки клапанов, мелких углов, кастов, пропиливания высечек;
ромбические. Удобны для изделий с разными углами в форме. Рабочие поверхности складываются в ромб с острыми гранями. Кончик притуплен;
полукруглые. Одна сторона плоская, другая — овальная. Насечки по всему инструменту. В сечении — сегмент. Универсальный вид, поскольку можно обработать и округлые и плоские поверхности. Неотъемлемый инструмент ювелира при изготовлении колец;
плоские тупоносые. Прямоугольные, с четырьмя вытянутыми сторонами. По две широкие и узкие рабочие грани. Можно обрабатывать разнообразные пазы, ровные элементы;
плоские остроносые. Прямоугольники с острым концом. Применение аналогично тупоносым, но больше возможностей для труднодоступных мест;
квадратные. Имеют сечение в форме квадрата. Все поверхности рабочие. Используются для опиловки люфтов, насечек, пазов с прямыми углами;
овальные. Служат для округлых деталей, создания плавных линий. В сечении выглядят как овал. Кончик часто заострен;
круглые. Круглая рабочая часть, тупой или острый кончик. Насечки по всей окружности. Идеально подходят для корректировки рельефных, округлых поверхностей;
пазовые. Очень похожи на плоский тип надфилей. Главное отличие — закругленные торцы. Нос может быть острым или тупым. Широко применяются для обработки отверстий разного формата;
разновыпуклые. Похожи на двояковыпуклую линзу. Насечка на обеих рабочих сторонах, нос заострен. Отлично выравнивают форму кольцам изнутри;
ножевидные. Выглядят аналогично бытовому кухонному ножу. Чаще всего служат для зачистки деталей от грязи, ржавчины, налета, тонкой заточки, подгонки;
игольчатые. Отличительная особенность — короткая рабочая часть. Напилок без ручки имеет длину всего 25 — 55 мм. Хвостовик квадратного сечения, острый кончик. Используется ювелирами для шлифовки поверхностей. В остальных областях изредка применяется для труднодоступных мест. Также называется надфилем для золота;
бархатные. Надфили такого типа служат для самой нежной обработки. За один взмах они снимают 0,05 мм без видимых следов. Такой эффект возможен благодаря 25 — 80 зубчикам на каждый сантиметр рабочей поверхности;
рифели. Надфели специального назначения. Главным образом используют ювелиры. Форма изогнута наподобие серпа или крючка, сплав с магнитной добавкой. Ими обрабатываются звенья цепочек, золотые кольца. Магнитная составляющая позволяет стряхивать крошку металла, чтобы мусор не мешал крайне тонкой работе;
надфили для заточки пильных цепей, например, бензопилы. Ручные варианты имеют направляющую плоскость и рабочий стержень с насечками. Форма и размер подбираются в соответствии с шагом цепи. Выдержать калибровку таким надфилем бывает достаточно сложно. Значительно упрощает работу с бензопилой электрический или пневматический вариант. Выглядят они наподобие ленточных шлифовальных машин. Движение осуществляется за счет ремня и двигателя, в комплектах несколько насадок. Такие приборы также активно применяются в автомобильной индустрии, обточке стекла и алюминия;
двухконцевые. Ручка у таких инструментов находится по центру длины. Рабочие поверхности расположены как с правого, так и с левого края. Часто используется граверами, ювелирами для мелких деталей.

Виды ножовок по металлу

Учесть вид работы при подборе надфиля очень важно. Качество обработки напрямую зависит от свободы доступа к элементу, удобства манипуляций, правильной формы рабочей части

Чем отличается рашпиль от напильника? — Станки, сварка, металлообработка

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Рашпилем называют одну из разновидностей напильника, который имеет достаточно крупные насечки. Область применения заключается в предварительной обработке материалов (пластмассы, древесины, а также мягкого металла и кожи).

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Рашпиль по дереву

Несмотря на достижения в науке и технике, дерево считается одним из самых распространенных материалов на сегодняшний день. Его обработка может проводится при применении самых различных инструментов, в том числе рашпиль. При рассмотрении того, что такое рашпиль отметим следующие моменты:

Самый распространенный вариант исполнения имеет плоскую рабочую часть с тупым носом. Она применяется для снятия материала с плоских и других поверхностей.
Насечка выполнена в крупном виде. За счет этого обеспечивается образование крупной стружки, которую довольно просто удалить с поверхности. Перед каждым зубом есть специальная канавка, за счет которой упрощается процесс удаления стружки.
Инструмент делиться на основную рабочую часть и рукоятки. В некоторых случаях рукоятка может сниматься, при изготовлении применяются самые различные материалы.

В целом можно сказать, что напильник рашпиль предназначен для грубой работы. После его применения также требуется проведение доводки и других подобных операций. Степень шероховатости обрабатываемой поверхности весьма велика.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Как выбрать инструмент?

Выбор надфиля — ответственный процесс, который в будущем окажет влияние на результат труда мастера. Напилок должен быть качественным, соответствовать типу конкретной работы, материала.

Качество шлифовальной поверхности проверяется простой операцией. Необходимо взять два надфиля и провести полотнами друг по другу. Хорошая насечка не повредится, не побледнеет и не поцарапается, зерно останется на месте без плешивости.

Добросовестный производитель обязательно позаботиться об отсутствии внешних дефектов. Искривление формы допускается исключительно в легкой степени. Небольшой уклон может появиться на производственном этапе закалки. Сильная кривизна усложнит эксплуатацию инструмента. Насечки должны располагаться равномерно. На металле неприемлемы налет, ржавчина, следы прочей коррозии.

Проверить прочность можно обычным постукиванием по твердой поверхности. Цельное орудие даст звонкий четкий звук. Характерное дребезжание скажет о наличии полостей, трещин в корпусе. Подобные дефекты ощутимо снижают срок жизни инструмента, повышают риск его поломки при активном использовании.

Что касается комплектации, для бытовых нужд лучше остановить выбор на наборах из 5 — 10 надфилей разных форм, сечений и размеров. В такие коробки обычно помещают самые востребованные, универсальные виды. Насечки, длины, типы можно увидеть на упаковке. Для узкоспециализированных целей стоит приобретать профильные надфили. На таких экземплярах часто указывается конкретное назначение (граверные, ювелирные работы, мягкие сплавы, кожа, стекло и т.д.).

При сомнениях лучше обратиться за консультацией к продавцу. Специалист без труда подберет нужный надфиль по запросу.

История инструмента

Напильник имеет очень древнюю историю – он уходит своими корнями в эпоху Античности. Инструмент практически не подвергся изменениям на протяжении тысячелетий. В начале своего существования напильник имел однорядную насечку, в последующем появились варианты с перекрестной насечкой. В древности насекальщик при создании инструмента использовал или специальный зубильный молоток, или обыкновенный молоток и зубило. Попытки создать специальную насекальную машину предпринимались с XVI века, но успеха достигли лишь к XIX веку. В наше время, согласно европейской классификации, известно около 100 видов напильников, хотя раньше их было свыше 300.

Надфиль плоский, трехгранный, круглый и другие

По форме сечения стержня выпускают следующие виды надфилей:

плоский тупоносый надфиль;
плоский остроносый; квадратный;
трехгранный;
трехгранный односторонний;
круглый;
полукруглый;
ромбический;
ножовочный (имеет форму равнобедренного треугольника с очень маленьким основанием);
овальный (бывает двух типов: эллипсный и в виде прямоугольника с закругленными краями);
пазовый.

инструменты с рабочей частью в 50 мм могут быть только с насечками: 1, 2, 4, 6, 8;
инструменты с рабочей частью в 60 мм могут быть только с насечками: 0, 1, 3, 5, 7;
инструменты с рабочей частью в 80 мм могут быть только с насечками: 00, 0, 2, 4, 6.

Фото набора надфилей алмазных, rinscom.com

Фото набора надфилей, herraquim.com

Фото надфилей, fine-tools.com

Фото надфилей алмазных, rinscom.com

Фото надфиля плоского, fine-tools.com

Общее представление о товаре: критерии выбора напильников и надфилей

Основная категория напильников – это простые конструкции с лезвием для заточки и рукояткой. В профессиональной сфере деятельности (специальные предприятия) используются машинные и ленточные автоматизированные напильники. Какие бывают ещё приборы по назначению? Выделяют несколько групп, исходя из описания которых, легко принять решение, какой лучше купить инструмент для себя.

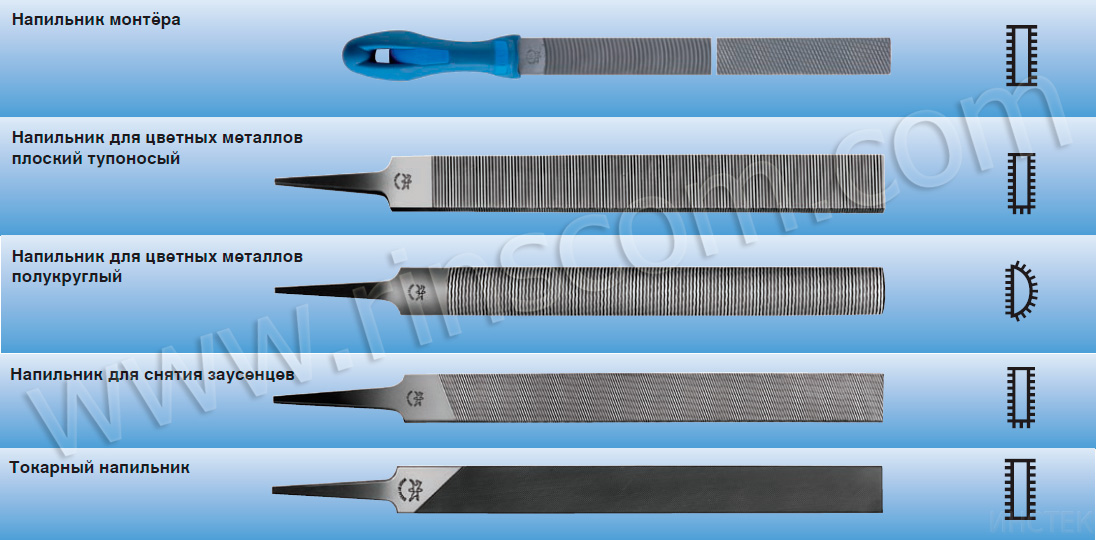

Классификация напильников по прямому назначению:

Слесарные;
Рашпили;
Надфили.

Первая категория делится на два типа: общего пользования или узкого назначения инструмент. Слесарные приборы всеобщего использования применяются в быту и на предприятиях, их можно сделать своими руками, потратив денежные средства только на обрабатывающее лезвие. Инструмент узкого направления применяется для устранения больших припусков, в работе с пазами или криволинейными поверхностями, а также цветными металлами и неметаллическими материалами.

Напильник категории «Рашпили» имеют крупную и редкую насечку, которая обеспечивает высокую производительность в рабочем процессе, но грубо обрабатывает материал. Его используют при работе с камнем, деревом или пластмассой.

Надфиль – это лезвие из металлических прутьев мелкой насечки, которое используется для шлифовки (обработки) мелких отверстий, пазов или деталей. Есть простые инструменты, использующиеся для работы по дереву или металлу, а вторые, с алмазным напылением, – для работы с камнем, керамикой, стеклом и другими материалами.

Картинка — «Напильники»

Что касается автоматизированных приспособлений: ленточный напильник представляет собой ручную конструкцию для обработки сложных криволинейных поверхностей; машинные приспособления – устанавливаются в станки для работы с большим объёмом сырья.

На что обратить внимание при покупке напильника? Есть основные три показателя: предназначение инструмента, форма и особенность насечки. Менее важными считаются: рукоятка, длина рабочей части и фирма-производитель. Что касается формы, то в основном встречаются квадратные, круглые, плоские, наполовину плоские, овальные, треугольные, в виде ромба инструменты

Как выбрать нужную форму – зависит от того, что пользователь собирается обрабатывать

Что касается формы, то в основном встречаются квадратные, круглые, плоские, наполовину плоские, овальные, треугольные, в виде ромба инструменты. Как выбрать нужную форму – зависит от того, что пользователь собирается обрабатывать.

Виды напильников по характеру насечки:

Одинарная;
Двойная (крестовая);
Точечная рашпильная;
Фрезерная дуговая.

Советы по выбору напильников, исходя из имеющейся насечки:

Если планируется обработка цветных мягких металлов, неметаллических материалов (не всех), которые не обладают значительным сопротивлением к механическому воздействию, то лучше применять напильники с простой одинарной насечкой. Яркий пример работы таким инструментом – заточка пил.
Для обработки стальных, бронзовых, чугунных материалов, лучше использовать напильники с двойной насечкой. Они усиливают воздействие на поверхность материала, позволяют добиться относительно грубой обработки.
Обработку кожи, мягких пород древесины, резины, лучше осуществлять напильником с точечной насечкой.
Для работы по цветному металлу или дереву, лучше использовать напильники с дуговой насечкой.

Учитывая величину шага насечки, инструменты делятся на 6 классов, такой показатель влияет на эксплуатационные особенности. Рекомендации по выбору класса напильника отображены в таблице.

Таблица – «Назначение класса напильников»

Тип:	Номер насечки:	Описание/назначение:	Количественные показатели (шт./мм):
Драчевой категории (1-ый класс)	0-1	крупные редкие зубья;	4-12 – зубьев;
для черновой обработки поверхности материалов.	10 – расстояние между ними.
Личные (2-ой класс)	2-3	для гладкой чистовой обработки	13-24/10
Бархатные (3-го, 4-го, 5-го и 6-го классов)	4-5	для финишная обработки	более 24/10

Покупая в магазине напильник, следует изучить характеристики товара, соотнести количество предметов в комплекте со стоимостью, возможно, те же инструменты, можно приобрести дешевле, например, на Али Экспресс. Не лишним будет предварительно просмотреть видео обзор на выбранный товар и проанализировать отзывы покупателей.

Из Интернет-ресурса можно просмотреть, как наточить пилу и другие необходимые предметы, если в руководстве по эксплуатации эта информация отсутствует.

Ошибки при выборе данного инструмента, помогут избежать продавцы-консультанты, которые на месте приведут сравнительный анализ необходимого для Вас напильника между различными фирмами, а Вы решите, какой из них подойдёт лучше.

Формы надфилей

Алмазные надфили различаются по форме рабочей поверхности. Приведем основные виды изделий с указанием сфер их применения.

Изображение № 1: Надфили разных форм — плоские, полукруглые, тупоносые

С тремя гранями. Это инструменты с острыми/тупыми концами для обработки пазов и углублений.
Ромбовидные. Подходят для нанесения насечек под нужным углом.
Клиновидные. Используются для шлифования клапанов и каст в ювелирном деле. Выпускаются с острыми и округлыми ребрами. Наконечник изделия — острый.
Плоские. Это универсальные инструменты для шлифовки. Их подбирают под размер обрабатываемой поверхности.
Пазовые. Изделия напоминают плоские и отличаются только наличием скругленных граней, которые делают инструмент пригодным для обработки труднодоступных участков.
Квадратные. Используются для шлифовки пазов аналогичной формы.
Полукруглые. Подходят для работы с рельефами и обработки внутренней части колец.
Овальные. Еще один вариант для обработки круглых отверстий.
Игольчатые. Длина рабочей части инструмента равна 35–55 мм. Форма хвоста — квадрат.
Рифель. Инструмент с одинаковым по всей длине размером сечения. Нос изделия — тупой. На рабочие части нанесена двойная насечка (главная и дополнительная).

Фотография № 2: Надфиль-рифель

Особенности и сфера применения рашпиля

В столярном деле часто используется отдельный вид напильника, называемый рашпилем по дереву. На первый взгляд эти два инструмента похожи, но между ними имеются серьезные отличия. Дело в том, что насечка рашпиля выполнена в виде отдельных заусенцев разной формы. Благодаря подобной конфигурации инструмент не забивается и может быстро обработать большую поверхность.

Например, нужно удалить несколько миллиметров с торцевой поверхности небольшой дощечки. Пила с высокой долей вероятности испортит заготовку, использовать рубанок невозможно из-за небольшой длины доски, простым напильником работать долго, к тому же он будет постоянно забиваться опилками.

Рейтинг популярных обычных надфилей на 2020 год

В эту категорию вошли надфили, не имеющие алмазного покрытия. Они могут быть без рукояток или с ними, продаваться поштучно или в наборе, что экономнее всего. Лучшими производителями данных инструментов стали:

«Металлист»;
«Кобальт»;
«Harden».

Модель «НН1» от

Набор надфилей различной формы в коричневом чехле от отечественного производителя. Инструменты относятся к первому классу (номер 1), не имеют ручки, выполнены из инструментальной стали.

Набор надфилей «НН1» от

Технические характеристики:

Профиль:	плоский, 3-хгранный, круглый
Количество в упаковке:	5 шт.
Вес:	80 грамм
Размер в упаковке (сантиметры):	19/7,5/0,7
Код товара:	2854
Длина рабочего ножа:	16 см
Страна-производитель:	Россия
Средняя стоимость:	240 рублей

Металлист НН1

Достоинства:

Недорогие;
Прочные;
Длина рабочей поверхности;
Хорошо пилят.

Недостатки:

Не выявлены.

Модель «247-835» от

Плоские надфили с ручкой в синем цвете (обрезиненной). В комплект входит два инструмент различной высоты. Класс насечки – №1.

Технические характеристики:

Кобальт 247-835

Достоинства:

Хорошо обрабатывают материал;
Бюджетные;
Многофункциональные;
Не скользит ручка в процессе.

Недостатки:

Не выявлены.

Модель «610621» от

Надфили с прорезиненной рукояткой разной формы сечения. Рабочее лезвие достаточно длинное, позволяет быстро и качественно обрабатывать плоскость любой толщины.

Набор надфилей «610621» от

Технические характеристики:

Форма профиля:	овальная, трёхгранная, плоская
Количество в упаковке:	5 шт.
Материал:	легированная сталь
Масса нетто:	140 грамм
Страна-изготовитель:	Китай
Средняя стоимость:	285 рублей

Harden 610621

Достоинства:

С тонкой ручкой;
Соотношение цены и качества;
Производительные.

Недостатки:

Не выявлены.

Виды насечек

Чтобы правильно подобрать напильник, следует определить вид нанесенной насечки и конфигурацию ее зубьев. Для нанесения зубьев используется метод:

фрезерования;
протягивания;
насекания;
нарезания;
точения.

Самыми популярными на сегодняшний день считаются напильники с зубьями, насеченными на специальных станках. Чаще всего насечки бывают одинарными или двойными. Одинарная насечка снимает опилки

, которые по величине равняются зубьям. Работать таким напильником очень тяжело, поэтому им в основном обрабатывают мягкие металлы, дерево и пластмассу.

Двойная насечка образуется в результате комбинации основной и вспомогательной, которая выполняется под углом к основной. Такие насечки перемалывают стружку, которая образуется в процессе работы. Обрабатывают этим напильником сплавы и твердые металлы.

Величина зубьев зависит от размера насечек на 1 см длины бруска – чем меньше их, тем крупнее будет зуб. В зависимости от размера зубьев инструмент бывает от 0 до 5 номеров

. Самые крупные зубья обозначаются номерами 0 и 1, они позволяют быстро снять довольно большой слой материала (0,05 – 0,10 мм). Главный недостаток инструмента, имеющего такую насечку, — это низкая точность обрабатываемых деталей, составляющая 0,1 – 0,2 мм.

Инструмент, имеющего зубья под номерами 2 и 3, используется тогда, когда необходимо снять слой материала в 0,02 – 0,06 мм. Напильник с зубьями насечки

, имеющих номера 4 и 5, применяется для чистовой отделки деталей. Точность обработки – 0,01 – 0,005 мм. Такими зубьями снимают слой материала 0,01 – 0,03 мм, не больше.

Этап 2: определение содержания углерода в стали

Как определить конкретно, из углеродистой или легированной стали сделан, например, напильник? Для этого следует прибегнуть к простому старинному способу. Мастера подметили, что мелкая металлическая стружка, получаемая при обработке металла абразивным кругом, раскаляясь, дает сноп искр, имеющий для каждого металла свои характерные особенности. «Соломинки», из которого состоит сноп искр, у каждой марки стали свои особые: длинные, короткие, сплошные, прерывистые, кучные и редкие, ровные или имеющие утолщения; от каждой из них могут отделяться, порой очень обильно, мелкие яркие звездочки; в расчет принимается яркость свечения снопа искр, а также цветовые оттенки — от светло-желтого до темно-красного.

Чем выше содержание углерода в стали, тем больше в снопе искр ярких звездочек. Если сталь содержит немного углерода, например около 0,12%, то искры, выходящие из-под абразивного диска, будут расходиться веером в виде слегка изогнутых черточек желто-соломенного цвета, имеющих утолщения в середине и на конце (1, см. рис. на с. 105). Сталь, содержащая 0,5% углерода, имеющая среднюю твердость, образует примерно такие же искры, но от места среднего утолщения у них отделяется небольшое количество звездочек (2). От высокоуглеродистой инструментальной стали отделяются обильные искры со звездочками (3). У хромистой стали искры длинные, оранжево-красные; от них, как тоненькие веточки от основной ветки, отходят под разными углами короткие искорки со звездочками на конце (4). Искры у вольфрамовой стали прерывающиеся, и к тому же у них небольшие утолщения на конце (5). Хромовольфрамовая быстрорежущая сталь дает одновременно короткие и длинные искры темно-красного цвета с утолщениями на конце (6).

Какие формы имеют надфили?

Алмазный надфиль представлен 12 видами.

Инструменты с тремя гранями. Они обладают острым или же тупым концом. Этот показатель и определяет область использования прибора.
Приборы, выполненные в форме ромба. Они дают возможность играть с насечками под определенным углом.
Устройства в форме клина применяются при работе с кастами и клапанами (ювелирные элементы), а также с углами с малыми показателями. Клиновидные устройства обладают как острым, так и округлым ребром, но при этом нос у прибора острый.
Надфиль алмазный плоский обладает универсальностью применения. Область использования зависит от размера приспособления.
Пазовые приборы похожи на плоские, но грани по бокам округлены. Это дает возможность обрабатывания труднодоступных областей.
Квадратные устройства предназначены для работ с пазами аналогичной формы.
С полукруглой формой. При помощи них возможна работа с рельефами.
Надфили с разными выпуклостями подвергают обработке внутреннюю часть кольца.
Овальные приспособления предназначены для отверстий.
Надфиль алмазный круглый в состоянии работать с округлыми изделиями. Помимо этого, при помощи них создается требуемый рельеф.
Игольчатая форма в корне отличается от всех других типов. Во-первых, следует отметить, что эти приспособления обладают миниатюрностью. Длина рабочей поверхности составляет 35-55 мм. Во-вторых, хвост у них имеет квадратную форму.
Еще один особый вид — это надфиль-рифель. О нем следует говорить отдельно.

Приспособления с тупым носом по всей длине обладают одинаковым размером сечения. У остроносых моделей сечение стержня уменьшается к краю прибора.

Сама насечка также выполняется в соответствии со стандартами. На основные рабочие части инструмента нанесена двойная насечка: главного и вспомогательного характера. Инструменты с круглой или овальной формой могут обладать одинарной или же спиральной одинарной насечкой.

Давайте разберемся: надфиль — что это такое?

Надфиль плоский, трехгранный, круглый и другие

Формы надфилей и их применение
