«Юный паяльник»: как грамотно выбрать паяльную станцию

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Аналоговые и цифровые

Классифицировать паяльные станции возможно и в зависимости от механизма стабилизации температуры и принципа работы управляющих блоков. По данным параметрам выделяют следующие виды современных паяльных станций:

• аналоговые;
• цифровые.

У аналоговых моделей нагревательный элемент находится во включённом состоянии, пока паяльник не прогреется до определённой температуры, затем питание прекращается. Когда температура снижается до заранее установленной планки, нагревательный элемент вновь включается и продолжает разогрев.

К достоинствам аналоговых станций можно отнести доступную стоимость. А минусом таких моделей считается невысокая точность работы, которая порой приводит к перегреву паяльного жала и радиодеталей.

Цифровая паяльная станция характеризуется тем, что контроль и управление нагревателем здесь происходит посредством PID-регулятора. А этот регулятор в свою очередь управляется программой, заложенной в микроконтроллере. В целом цифровой метод стабилизации температуры гораздо точнее аналогового.

Несколько слов о флюсе

Для паяльных дел не обойтись без специальных химических веществ, предназначенных для удаления с поверхности провода или ножки детали оксидные пленки и дает припою равномерно растекаться по ним. Канифоль — самый дешевый и универсальный тип твердого флюса, который обязательно должен быть в арсенале у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание.

Но гораздо удобней жидкий флюс — ЛТИ 120. Он относится к нейтральным, не содержит кислот и не разъедает металл. Основой его состава является канифоль, растворенная в спирте.

Также в продаже можно найти припой в виде тонкого провода, намотанного на катушку, называется он ПОС-61.

В центре такого припоя имеется флюс, который при расплавлении паяльником сразу наносится на деталь.

Также, для надежной пайки применяют активные флюсы — паяльную кислоту. Как правило, это соляная кислота, которую после пайки необходимо нейтрализовать протиркой спиртом (или раствором соды).

Чтобы металл не корродировал после пайки, применяют и фосфорную кислоту, которая не требует нейтрализации и не вызывает коррозии.

• Как починить наушники самостоятельно: пошаговое руководство
• Как починить LED-лампочку самостоятельно: пошаговая инструкция

Фото: компании-производители

Особенности использования инфракрасных паяльных станций

Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций.

Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.

Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.

Часто задаваемые вопросы

Вопрос №1. Для чего к паяльной станции прилагается фен и можно ли отказаться от него в целях экономии?

Вопрос №2. Какие жала лучше выбрать в качестве запасных элементов?

К сожалению, жала одних производителей не всегда подходят к паяльникам других марок. Одними из лучших по качеству считаются жала НАККО, подходящие к большинству распространенных паяльных станций.

Вопрос №3

Насколько важно наличие термостабилизатора в комплекте станции?. Термостабилизация является важнейшей свойством паяльного оборудования

При наличии такой опции температура набирается плавно и быстро

Термостабилизация является важнейшей свойством паяльного оборудования. При наличии такой опции температура набирается плавно и быстро.

Вопрос №4. Каким образом можно «спасти» жало паяльника при обгорании на нем канифоли?

При образовании на наконечнике черного налета от обгоревшей канифоли можно попробовать снять его при помощи смоченной в глицерине губки. При выборе паяльника следует убедиться в их наличии в комплекте оборудования.

Вопрос №5. Для всех ли видов работ с чувствительной электроникой можно использовать термовоздушные станции?

Станции такого типа применяются для работы чувствительных электроприборов, смартфонов, планшетов и других современных гаджетов. Тем не менее, «термовоздушки» нельзя использовать для работы с крупными BGA-микросхемами.

Классификация паяльных приборов

Паяльная станция позволяет выполнять узкоспециализированные задачи, поэтому она более предпочтительна. Эти устройства можно классифицировать в зависимости от целей использования. Именно они и определяют комплектационный набор конкретной модели. Существует несколько видов паяльных устройств:

• Термовоздушная. Прибор, который поставляется с феном и позволяет выполнять пайку горячим воздухом.
• Индукционная. Небольшое по размерам устройство, которое, несмотря на это, обладает довольно большим рабочим потенциалом и выносливостью.
• Импульсная. Предназначена для монтажа и демонтажа современных схем.
• Инфракрасная. Наиболее подходящий вид устройств для проведения в домашних условиях ремонта мобильного телефона или планшета.

Как использовать паяльную станцию

Для пайки современных микросхем контактное оборудование не годится. Новые чипы имеют немало выводов, потому справиться с ними обычным методом просто не получится. При этом многие из них вообще не снабжаются «ножками» – так обстоят дело с микросхемами, поставляемыми в корпусах типа BGA. Их ставят на материнские платы и модули памяти.

Даже привычные планарные чипы нередко снабжаются сотней и более выводов. Снять или зафиксировать подобную деталь с помощью обычного паяльника в принципе невозможно.

Расскажем, как работать со станцией на примере модели Lukey-702 с феном. Помимо последнего, в ее комплектацию входит также и классический паяльник.

Устройство дает возможность выбирать для каждого элемента наиболее подходящую температуру, что позволяет действовать максимально эффективно.

Порядок работы с термофеном выглядит следующим образом:

• ремонтируемый элемент закрепляется в специальных фиксаторах;
• станцию подключают к питанию;
• на фен устанавливают подходящую насадку;
• поднимают температуру регулятором до среднего показателя;
• о том, что аппарат готов к работе, сообщит специальная индикация на табло;
• исправные детали прикрывают куском плотной фольги для защиты;
• под пришедший в негодность чип подводят съемник – скобу из стальной проволоки, которая проникает в пространство под его ножками;
• контакты обрабатывают специальным флюсом с помощью шприца;
• микросхему (во избежание термошока) сначала прогревают круговыми движениями фена;
• далее горячим воздухом обдувают «ножки»;
• по мере размягчения припоя начинают поднимать чип;
• когда деталь полностью снимают, дорожки продолжают нагревать для выравнивания слоя олова;
• при необходимости контакты очищают спиртом;
• перед установкой новой детали опять наносят флюс на плату;
• чип выравнивают и фиксируют точечно (в каждом углу) паяльником;
• вновь выводы обрабатывают раскаленным воздухом, совершая круговые движения до того момента, пока микросхема под собственным весом не погрузится в припой.

В конце операции проверяют все выходы на предмет замыкания. При его обнаружении проблемные «ножки» снова смазывают флюсом. Затем, используя паяльник и кусок медной оплетки, снимают излишек олова.

Завершающий этап – промывание микросхемы спиртом от остатков флюса и других загрязнений. Для этого берут старую зубную щетку.

Работа паяльной станции для ремонта материнских плат

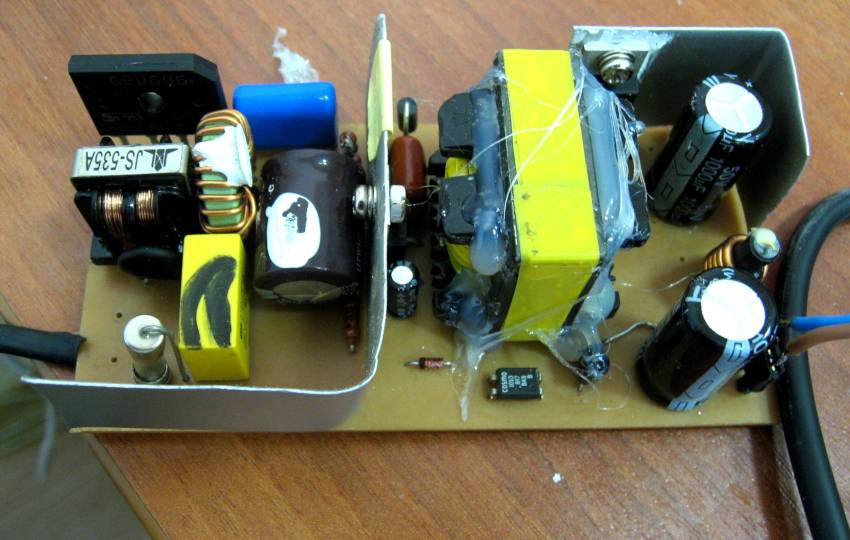

Паяльная станция Rexant набрала много положительных отзывов. Для каждой станции нужен блок электропитания, который дает гальваническую развязку для нагревателя и электроцепи. большинство паяльных станций, к примеру, инфракрасная, дают возможность выполнять ремонт микросхем.

Например, материнские платы на:

• Персональных компьютерах;
• Смартфонах;
• Ноутбуках;
• Планшетах и др.

Так как электроблок дает возможность регулировать нагрев жала, термовоздушный прибор зависим от компрессора, который выдувает поток, набирая нужную температуру. Иногда, вместо компрессора применяется турбина. В демонтажных приборах также применяется компрессор, но он функционирует на вдув, а не выдув. Инфракрасная паяльная станция является наиболее подходящей для материнских плат.

Устройство и преимущества паяльной станции

Бесконтактные паяльные станции – более совершенные устройства. Они бывают двух видов:

• воздушные — нагрев производится за счет нагнетания горячего воздуха
• инфракрасные — нагрев происходит за счет инфракрасного излучения

Выбор паяльной станции такого типа – это органичное и естественное решение для тех, кто хочет идти в ногу со временем. Именно бесконтактные станции сегодня развиваются быстрее всего – производители оснащают свое оборудование новыми дополнительными функциями, которые делают работу более комфортной, а результат – более качественным.

Технологически любое подобное устройство состоит из двух основных составляющих:

• приспособления для нагрева места пайки до нужной температуры;
• блока управления и регулировки.

Достоинствами станции (в сравнении с обычным паяльником) являются:

• Возможность установки и контроля рабочей температуры пайки. Это минимизирует риск термического повреждения монтируемой детали и перегрева соседних компонентов.
• Полная гальваническая развязка рабочей зоны от сети (220 вольт). Это предотвращает выход из строя монтируемых элементов из-за электрического пробоя.

Надеемся, что наша обзорная статья поможет вам разобраться, какая паяльная станция лучше и как выбрать приспособление, которое будет наиболее подходить для выполнения ваших конкретных задач по ремонту, обслуживанию или самостоятельному изготовлению различных радиоэлектронных устройств.

Если вы сомневаетесь и не можете решить, какую паяльную станцию выбрать для ремонта сотовых телефонов, то стоит задуматься над приобретением универсального устройства «два в одном». Оно совмещает в себе все преимущества контактной и термовоздушной паяльных станций. Например, для замены разъема подключения зарядного устройства или контактов аккумуляторной батареи можно с успехом использовать паяльник.

Универсальная станция «2 в 1» Lukey 702 с 50-ваттным паяльником 750-ваттным феном стоит 4200-4500 рублей. Независимые регуляторы температуры обоих нагревательных элементов и два раздельных индикатора температуры позволяют использовать обе части станции (контактную и термовоздушную) одновременно. Компактные размеры (300х250х140 мм) и небольшой вес (около 1 кг) облегчают хранение и транспортировку устройства.

https://www.youtube.com/video/5Mw7q3eJ_aE

Какую паяльную станцию выбрать — узкоспециализированную или комбинированную, — зависит, конечно, от личных предпочтений и финансовых возможностей. Однако многофункциональность универсальных приспособлений способствует их растущей популярности среди людей с «умелыми ручками».

Паяльная станция с феном своими руками: советы по сборке самодельного инструмента

Главное требование для паяльной станции с феном – инструмент должен обеспечивать поток разогретого воздуха, имеющего температуру не менее 850 °С. При этом мощность нагревательного элемента в станции не должна превышать 2,6 кВт.

Принцип работы паяльной станции не очень сложный, поэтому ее вполне возможно изготовить самостоятельно

Очень важно, чтобы общая стоимость компонентов для создания термовоздушной паяльной станции своими руками не была слишком высокой. Чаще всего пользователи собирают ручной или стационарный термофен

Стоит отметить, что стационарные конструкции сделать легче. Это вызвано тем, что такая модель не ограничивает мастера в выборе габаритов. Кроме того, нет необходимости в изготовлении пистолетной рукояти, которая нужна для контролирования работы прибора.

В случае изготовления стационарной модели паяльной станции термофен работает следующим образом: источник тепла стоит неподвижно на рабочем столе, во время работы необходимо двигать лишь паяемую деталь. Данный вариант создает некоторые неудобства. Поэтому для повышения эффективности оптимально будет использовать ручной инструмент. Для простоты управления этот прибор должен иметь небольшие параметры.

Тип управления

Существует всего два типа управления аппаратом. Первый – это цифровой, с возможностью выставления определенных программ, которые не только контролирует стабильность нагрева жала, но и обеспечивают более точное выполнение работы.

Существует еще и аналоговое управление паяльной станцией. Нельзя сказать, что этот вариант намного хуже, но он требует большей сосредоточенности. Это означает, что нужно постоянно контролировать уровень температуры в жале паяльника.

Теперь, когда мы знаем, чем отличаются паяльные станции, настало время рассмотреть самые лучшие профессиональные паяльные станции и варианты для дома. Начнем с представителей классических контактных станций.
