Насадка – штроборез на болгарку: характеристика устройства

Работа по древесине и газобетону

При прокладывании штробы под электропроводку в стене из дерева можно пользоваться всеми инструментами, исключая перфоратор. Долото можно заменить стамеской, которая поможет избавиться от лишней древесины между краями борозд, выполненных болгаркой.

По дереву применяется не алмазный, а циркулярный диск. Вместо пыльных образований, образуется небольшое количество опилок.

Газобетонные блоки легко поддаются обработке, поэтому они вполне подойдут для обустройства канавок ручными штроборезами. Используются они в двух ситуациях: для штробления на горизонтальных и на вертикальных поверхностях.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

https://youtube.com/watch?v=xiicENnKEY4%3F

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

Как сделать штроборез из дрели

В устройстве, а также функционале таких электроинструментов как УШМ, электродрель и штроборез нет принципиальных отличий. Однако по сравнению с болгаркой, в бороздоделах устанавливается параллельно друг к другу два алмазных круга. При таком расположении дисков, ими удобно формировать штробы на поверхности потолков или стен.

Благодаря применению штробореза можно пробивать канавки с аккуратными гранями на поверхности стен, которые сделаны из таких материалов как кирпич, газобетон, бетон. Штробы необходимы для дальнейшей укладки электрической проводки либо труб газо – и водоснабжения.

Глубину выполняемого реза, а также ширину самой штробы можно самостоятельно регулировать благодаря изменению расстояния между установленными дисками на инструменте.

Чтобы сделать штробы в таком строительном материале как газобетон, в качестве штробореза можно использовать обыкновенную электродрель. Для этого необходимо приобрести фрезу цилиндрической формы, а затем поставить ее в патрон электроинструмента. С помощью такой простой конструкции, можно за небольшой промежуток времени, самостоятельно сделать на поверхности газобетонных блоков большое количество аккуратных канавок для последующей прокладки электропроводки.

При выполнении работ и проделывании канавок в стенах с использованием электродрели будет появляться большое количество пыли. Поэтому проделывать штробы в стене при помощи дрели лучше всего вместе с напарником, который бы пылесосом устранял возникающую, во время проведения работ, пыль и строительный мусор.

Кроме того, при использовании дрели для проделывания канавок рекомендуется дополнительно сделать специальные салазки из дерева и закрепить их на электроинструменте. Благодаря применению салазок, канавки получатся одного размера и глубины.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

Читать также: Изготовление пуансонов и матриц для прессов


Обычное, немеханизированное штробление пазов в стенах, перегородках и перекрытиях зданий – работа малопродуктивная и пыльная. В продаже имеются универсальные штроборезы, однако такие инструменты очень специализированные, а потому и дорогие. Цена наиболее продвинутых моделей достигает 20000 рублей. Сегодня, мы постараемся найти оптимальное решение, с помощью штроборез-насадки на болгарку. А в конце статьи разберём самодельные варианты этого приспособления.

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

  • Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
  • Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
  • Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
  • Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Усовершенствованный инструмент

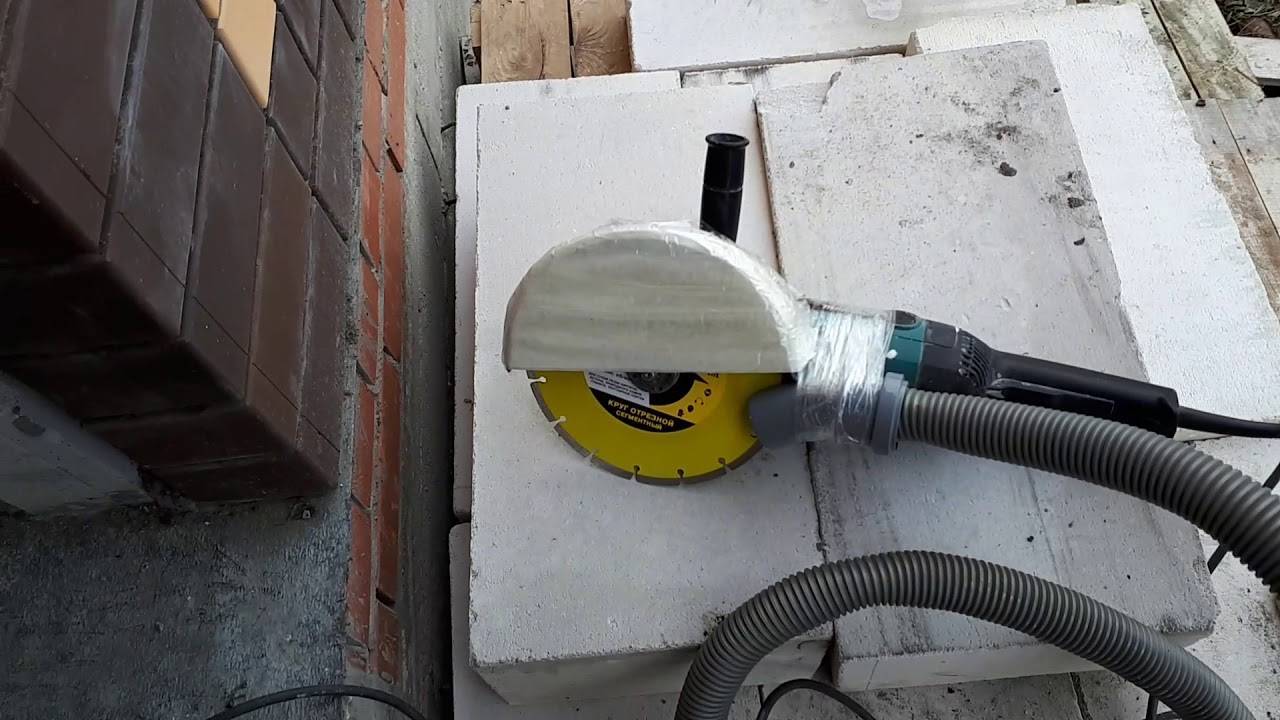

Чтобы вся пыль сразу же удалялась во время штробления стен, можно оборудовать свой самодельный штроборез пылесосом. Всасывающий шланг закрепляется над режущей частью, тем самым моментально забирает так называемое «пылевое облако». Модернизированный кожух можно купить, а можно сделать своими руками. В первом случае Вы отдадите немалое количество денег на деталь, которую возможно собрать самостоятельно индивидуально под ваш инструмент.

Для того чтобы изготовить штроборез с пылесосом, нужно взять расходный материал и включить фантазию. Существует множество идей по сборке кожуха из металлической трубы, прочной кастрюли и даже пластикового контейнера. Рекомендуем просмотреть фото идеи, чтобы набраться вдохновения и сделать свой вариант кожуха с пылеотводом:

Обращаем Ваше внимание на то, что патрубок должен быть установлен сверху самодельного штробореза. Это связано с вращением режущего круга, как раз при таком расположении всасывающего шланга вся пыль сразу же будет удаляться из рабочей зоны

Интересная идея для изготовления

Если Вы все же решили сделать самостоятельно защитный кожух, рекомендуем перед созданием патрубка замерить диаметр шланга от пылесоса, чтобы при креплении отвод не болтался и в то же время мог нормально зайти в посадочное место. Также не забываем, что для подключения такой модели самодельного штробореза нужно две розетки, расположенные рядом. В этом случае советуем Вам самому сделать электрический удлинитель на две розетки специально под данный вид работы.

Рассматриваем еще одно самодельное устройство

При работе таким способом с пылесосом, его фильтр будет часто забиваться, чтобы этого не происходило, рекомендуем изготовить самодельный фильтр циклон. С ним будет гораздо меньше хлопот при выполнении работы по штроблению стен.

Конструктивные особенности

Насадка на болгарку штроборез заводского производства имеет схожее строение в независимости от фирмы-изготовителя:

  • Защитный кожух. Предотвращает вылет частиц обрабатываемого материала, тем самым уменьшая риск получения травмы оператором инструмента
  • Выходной патрубок. Через него выбрасывается основная часть строительной пыли
  • Отверстие для рукоятки. Во время установки на угловую шлифовальную машинку с неё снимается ручка. После её закрепления рукоятка устанавливается в крепежное гнездо
  • Контактный башмак, ходовые колеса, направляющие. Элементы установлены снизу. Они непосредственно соприкасаются с обрабатываемой поверхностью, помогают держать направление пиления, ограничивают глубину врезки
  • Винт для регулировки глубины пропила. Рядом нанесена шкала для удобства настройки инструмента перед работой
  • Узел крепления к болгарке. С его помощью насадка надёжно фиксируется
  • Отрезные круги с алмазной обработкой. Подбираются исходя из рабочего диаметра насадки, а также материала основания. По типу обрабатываемого материала отрезные круги подразделяются на три категории: для кирпича; слабого бетона и цементного раствора заводского производства; бетона повышенной прочности

Качественные круги проверенных временем фирм Bosch, Hitachi могут вырезать до 1000 метров штробы.

В комплекте с насадкой идут проставочные кольца. Они устанавливаются между пильными дисками. Такая конструкция регулирует ширину пропила.

Насадка – штроборез на болгарку: характеристика устройства

Для укладывания таких коммуникаций, как электрические провода, водопроводные и отопительные трубы, в стены, прибегают к применению специализированного инструмента – штробореза.

У такого инструмента имеется существенный недостатки – это достаточно высокая стоимость, и узкое направление деятельности.

Но не стоит огорчаться, так как в продаже имеются специальные насадки штроборезы на болгарки.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

  • зубило с молотком;
  • перфоратор;
  • болгарка.

Важно знать! Только если работа мастера связана непосредственно с необходимостью делать каналы в стенах каждый день, тогда лучше приобрести профессиональный штроборез. Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка

Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

  1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
  2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
  3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Важно знать! Иногда специалисты используют вместо одного закрепленного диска на болгарке – два, что позволяет за один проход получить готовую канавку. Это существенно экономит время, а также физические силы

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

  1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
  2. Наклон штробы допускается в исключительных случаях.
  3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
  4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
  5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Штроборез своими руками из болгарки

Рассмотрим, как изготовить приспособление для штробления стен под проводку (или других работ), используя за основу болгарку.

Данная самоделка будет полезна тем, кто самостоятельно делает ремонт в квартире или доме (в частности выполняет работы по монтажу электрической проводки) и хочет сэкономить.

Например, для разовых работ не смысла приобретать дорогой заводской инструмент, который потом будет валяться без дела.

Чтобы изготовить самодельный штроборез из болгарки

, автор будет использовать сварочный аппарат и токарный станок.

Что понадобится

Из основных материалов для изготовления самоделки нам потребуются:

  • толстые стальные шайбы (можно купить или выточить на токарном станке своими руками);
  • удлиненные муфты;
  • длинный болт (желательно выбирать с высоким классом прочности);
  • корпусный подшипник;
  • листовой металл;
  • диски на УШМ, предназначенные для работы с бетоном и камнем.

Теперь давайте приступим к изготовлению насадки для болгарки для штробления

Этапы работ

Первым делом необходимо будет изготовить три шайбы — с помощью коронки вырезаем три заготовки из листа металла. Затем автор обтачивает их на токарном станке.

Далее нам потребуются две удлиненные муфты. Одну из них необходимо укоротить. Потом мастер обрабатывает муфты на токарном станке — на одной из сторон каждой муфты необходимо выточить посадочное место под шайбу.

После этого в двух подготовленных металлических шайбах с помощью ступенчатого сверла рассверливаем центральное отверстие до нужного диаметра. Надеваем шайбы на удлиненные муфты, и обвариваем.

Сварные швы зачищаем болгаркой. Подготавливаем две обычных шайбы, длинный болт и корпусный подшипник.

Все подготовленные детали необходимо будет собрать в следующем порядке:

  1. На длинный болт надеваем обычную металлическую шайбу.
  2. Затем устанавливаем корпусный подшипник.
  3. Надеваем еще одну шайбу (обычную).
  4. Надеваем на болт толстую шайбу с проточкой под диск (которую мы изготовили ранее).
  5. Устанавливаем пильный диск по бетону.
  6. Накручиваем на болт обрезанную удлиненную муфту с приваренной шайбой.
  7. Накручиваем вторую удлиненную муфту с шайбой.
  8. На болгарку устанавливаем второй пильный диск по бетону .
  9. После этого накручиваем на вал редуктора УШМ собранную конструкцию.

Изготовление защитного кожуха

Из листового металла толщиной около 3-4 мм вырезаем три детали: боковые стенки и верхнюю часть защитного кожуха.

Изготавливаем крепление-хомут. Затем привариваем его к одной из боковых стенок.

Свариваем защитный кожух для штробореза целиком — внутри должно быть достаточно места для установки двух дисков

. К нему дополнительно необходимо будет приварить крепление для установки ручки.

На последнем этапе останется только собрать все детали воедино: крепим защитный кожух на болгарке

, устанавливаем первый диск, затем устанавливаем вал с корпусным подшипником, муфтами и диском. Все надо хорошо закрепить.

Подробно о том, как изготовить самодельную насадку штроборез для болгарки

, вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Sean Beardon.

Рекомендации при штроблении

Прежде чем штробить стену, необходимо будет сделать разметку, и резать по ней — так намного удобнее, да и результат получится более качественным.

Обратите внимание: штробу в стене лучше всего резать сверху вниз. Глубина штробы для одного кабеля — не менее 15 мм

Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее

Глубина штробы для одного кабеля — не менее 15 мм. Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее.

Ширина штробы должна быть такой, чтобы в нее помещалась лопатка для перфоратора или долото.

При штроблении стен образуется много пыли

, поэтому желательно предусмотреть возможность ее удаления. Для этого используется строительныйпылесос , шланг которого подключается к патрубку, прикрепленному к защитному кожуху.

Общее понятие штробореза

Для укладки электрической и телекоммуникационной проводки или труб водоснабжения или отопления в капитальные стены из кирпича, блоков или монолитного бетона необходимо прорезать канавки (штробы, или штрабы) прямоугольного сечения.

При ручном штраблении увеличиваются затраты времени на ремонт, а полученные канавки имеют неравномерные габариты. Для повышения качества используют электрический инструмент.

Предназначение

Штроборез предназначен для полуавтоматической резки канавок в капитальных стенах и перегородках. Мастеру необходимо вручную перемещать инструмент в соответствии с линиями разметки.

Канал имеет правильные геометрические размеры и равномерную глубину. Электрический привод позволяет снизить затраты времени на выполнение подготовительных работ. Оборудование способно резать стальную арматуру и камни, присутствующие в структуре железобетонных стен.

Устройство

Оборудование заводского изготовления состоит из следующих деталей:

  • металлического основания с визиром и роликами для движения по поверхности;
  • электрического двигателя переменного тока, закрытого пластиковым кожухом;
  • 2 дисков с возможностью регулировки зазора между режущими кромками;
  • крышки из пластика или силумина с отверстием для подключения пылесоса;
  • рукояток для удержания и перемещения инструмента.

Принцип работы

После регулировки ширины и глубины канавки штроборез подключают к сети, а затем нажимают на кнопку пуска. Электромотор раскручивает шестерни редуктора и режущий инструмент, жестко закрепленный на носке вторичного вала.

Пыль и мелкие камни улавливаются защитным щитком, а затем высыпаются на пол помещения или удаляются по гибкому шлангу, подсоединенному к строительному пылесосу.

Эффективность инструмента и преимущества применения

Оборудование позволяет резать канавки в вертикальном и горизонтальном направлениях в стенах, выполненных из любого материала и имеющих внешнюю декоративную отделку.

После окончания резки необходимо выбить центральную часть штрабы зубилом, пропитать бетон или кирпичную кладку грунтом, уложить кабели или трубы, а затем аккуратно заделать канавки гипсовой штукатуркой.

Преимущества использования электрического инструмента для резки штраб:

  • снижение затрат времени на выполнение работ;
  • уменьшение количества отделочного материала для заделки канавок, имеющих равномерное сечение;
  • осуществление резки на требуемую глубину за 1 проход;
  • пониженный уровень шума по сравнению с перфоратором;
  • снижение выбросов пыли в помещение (при использовании системы отвода мусора);
  • минимальный уровень вибраций, передаваемых на перегородки.

Заключение

Если после проведения строительных работ было принято решение установить в помещении проводку, скрытую в стенах, придется проделать специальные отверстия для прокладки кабелей. Чтобы сделать качественную штробу после разметки, необходимо ограничить ее ширину специальным штроборезом. Цена на заводские приспособления высокая. Их преимущество заключается в функциях регулирования глубины пропила, а также ширины штробы.

Всегда существует возможность создать штроборез из болгарки, но ширина штробы при этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Чтобы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.

Принцип конструкции не представляет собой ничего сложного, но способ изготовления может отличаться в зависимости от материалов, которые могут быть для этого использованы. Перед началом сборки придется рассмотреть как можно больше возможных вариантов создания самодельного инструмента, чтобы выбрать подходящие материалы для изготовления комплектующих. После того как пропилы будут выполнены, достаточно просто выбить штробы перфоратором.
