Может ли перфоратор поменять дрель

Шуруповерт прокручивается под нагрузкой что делать?

Виды электрических неисправностей

Неисправности по электрической части в шуруповертах могут проявиться в последующем виде: не врубается инструмент при нажатии на пусковую кнопку; скорость вращения патрона не регулируется; не удается поменять направление вращения при перемещении рычажка; при работе шуруповерта приметно искрение и слышится треск и щелчки.

В обстоятельствах, при которых инструмент не вожделеет врубаться при нажатии на пусковую кнопку, нужно проконтролировать всю электрическую схему по цепочке (от обычного к сложному). Сперва проверяется аккумулятор. Тестером замеряется напряжение на выходе батареи. Если напряжение ниже нормируемого значения (указывается на корпусе аккумулятора), то нужно попробовать сначала зарядить аккумулятор. Если зарядка не посодействовала, то вся аккумуляторная батарея извлекается, и замеряется напряжение на каждом элементе (напряжение должно быть 1,2 В). Ремонт в данном случае заключается в подмене неисправной батарейки.

Вторым по очереди элементом в электрической схеме является кнопочный выключатель. При помощи устройства оценивается работоспособность подвижных и недвижных контактов. Когда электрический сигнал не проходит после нажатия кнопочного выключателя, сначала нужно зачистить контакты маленькой шлифовальной шкуркой.

В случае если неисправность остается, то ремонт кнопки создавать нецелесообразно, и ее следует поменять.

Очень нередко ремонт инструмента заключается в подмене щеток, потому что они подвержены активному износу и подгоранию. Сначала следует зрительно оценить состояние контактных щеток. Если приметен износ щетки более чем на 40% по длине, то ее нужно поменять. Ремонт заключается в изъятии из корпуса держателя щетки, снятии покоробленной и установке вточности такой же, но новейшей щетки. Не считая того, нередко встречается пробой конденсатора; как следует, нужна проверка емкости пускового конденсатора. При несоответствии величины емкости номиналу (указан на корпусе) конденсатор заменяется новым с той же емкостью.

Проверка работоспособности электродвигателя

Последний на очереди для проверки — электродвигатель как самый непростой элемент электрической части. Если не обнаружены повреждения контактных и пусковых устройств, также нет сомнения в надежности пайки и целостности подводящих проводов, то проверке подвергается электродвигатель.

Схема зарядного устройства для шуруповерта.

Разборка двигателя начинается с извлечения якоря из статора. Производится визуальный осмотр контактной части коллектора и обмотки. Механические повреждения или электрическое замыкание и пробой изоляции провода заметны по изменению цвета и наличию копоти. Ремонт якоря самостоятельно не проводится. Его либо доверяют профессионалам, либо заменяют новым. Если визуально повреждений не обнаружено, то омметром производится проверка на работоспособность всех обмоток по отдельности.

Устройство ударной дрели

Этот инструмент имеет менее сложный, чем у перфоратора, ударный механизм, состоящий из пары храповиков. Одна из деталей соединяется с корпусом инструмента, другая – с патроном. При необходимости отключить ударный механизм активизируется стопор, препятствующий контакту храповиков. Когда ударная функция включена, стопор перемещается так, чтобы не мешать храповикам. Контактируя, они приводят патрон со сверлом в движение.

С дрелью может справиться даже человек без особых строительных навыков. Для бытового использования, выполнения большинства работ по ремонту дома и при отсутствии необходимости проделывать множество отверстий в твердых материалах больше подходит дрель, поскольку она имеет широкую область применения и обходится существенно дешевле перфоратора. Стоимость расходных материалов для нее тоже отличается в меньшую сторону.

Этот инструмент применяют в тех случаях, когда нужно просверлить отверстия различного диаметра и точного размера в различных материалах (древесина, металл, пластмасса и другие). Ударной дрелью можно пробивать бетон, однако процесс займет больше времени, чем при работе перфоратором.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Как выбрать идеальный перфоратор или дрель для дома?

Сделать правильный выбор при покупке того или много инструмента непросто. Ассортимент товаров в этой категории очень велик, отзывы обо всех разные, и не знаешь, чему отдать предпочтение – недорогому, но функциональному или же дорогому и качественному, но с меньшим набором функций аппарату

Для начала нужно решить, дрель или перфоратор покупать, а потом уже обращать внимание на основные характеристики инструмента, учитывая фронт работ и имеющийся бюджет. Что касается технической стороны вопроса, то тут нужно обратить внимание на следующие критерии:

• мощность;
• режимы работы;
• комплектация;
• сила удара;
• вес и размеры;
• где находится двигатель;
• наличие другого функционала.

Выбрать между дрелью и перфоратором непросто

Несколько слов о мощности и силе удара. Это – определяющие и наиболее важные параметры при выборе модели дрели ударного типа или же перфоратора. Что касается последних, то их можно разделить на 4 группы в соответствии с этими критериями. Для выполнения работ дома можно приобрести устройство более низкой мощности – этого хватит, чтобы сделать ремонт.

Типы перфораторов в зависимости от мощности.

Тип мощности	Характеристика
Малая	До 800 Кт, масса около 4 кг, сила удара невелика – до 3 Дж. Таким инструментом можно делать отверстия до 26 мм в диаметре.
Низкая	До 1000 Вт, массой около 6 кг и силой удара до 8 Дж. Можно просверлить отверстия диаметром до 34 мм.
Средняя	До 1300 Вт, имеют вес до 8 кг и силу удара до 13 Дж. Можно сделать отверстия до 45 мм в диаметре.
Большая	Более 1300 Вт, самые сильные перфораторы. Весят до 10 кг и имеют силу удара около 20 Дж. Позволяют сделать отверстия до 60 мм в диаметре.

Далее нужно посмотреть на возможные режимы работы. Большинство аппаратов имеют их три: сверление, долбление, сверление с долблением. Если говорить чисто о перфораторах, то тогда речь идет о сверлении, долблении и бурении. Переключаются режимы при помощи специальных тумблеров.

Что касается места, где находится двигатель, то может быть как вертикальный, так и горизонтальный привод. В первом случае мощность аппарата обычно выше, так как охлаждение двигателя производится быстрее и лучше. Но такие перфораторы могут иметь большой вес, за ними сложнее ухаживать. Оборудование с горизонтальным приводом проще, легче, но не такое удобное в использовании для некоторых видов работ

Выбирая перфоратор для дома, на этот параметр можно не сильно обращать внимание

Желательно, чтобы у оборудования была в комплектации защитная муфта. Она бывает и у дрелей, и у перфораторов. В случае, если сверло по какой-то причине заклинит, то она защитит инструмент от поломки.

Если говорить об оснастке, то есть наличии коронок, буров и так далее, то желательно, чтобы все это было в комплектации, иначе оснастку придется докупать дополнительно, а это – большие расходы. Правда, комплектация в каждом конкретном случае может быть разной и не всегда полноценной.

Ударная дрель DWT SBM-780

Вес перфоратора – важный параметр, особенно для физически слабых людей. Некоторые устройства могут быть очень тяжелыми, и работать с ними будет нелегко, тем более – одной рукой. А такая необходимость порой возникает. Так что рекомендуется прикинуть массу выбранной модели и постараться понять, насколько комфортно будет с ней работать.

Желательно обратить внимание и на наличие ряда других функций, которые могут быть полезными. Например, это может быть реверс, который позволит менять направление, в котором вращается бур, или плавный запуск, а также управление числом оборотов

Все это не всегда имеет значение, но в ряде случаев при определенных работах может их значительно упростить.

Какие отличия между дрелью и перфоратором — разбираем по частям

Чтобы разобраться, что лучше перфоратор или ударная дрель, нужно ознакомиться с различиями.

Производительность инструментов

Перфораторы оснащены мощным электрическим двигателем и лучшим во всех отношениях ударным механизмом. Отсюда и высокая производительность. В этом им уступают ударные коловороты, которые не рассчитаны на долгое использование в режиме удара.

Есть перфораторы:

• бытовые;
• профессиональные;
• полупрофессиональные.

Первый тип хоть и не рассчитан на продолжительное применение, но, если сравнивать с ударной дрелью, им можно быстрее просверлить отверстия в бетоне.

Пьяный подшипник для перфоратора

Ударный механизм

Основное отличие в конструкции инструментов. В них использованы разные по внешнему виду и силе удара ударные механизмы. Ударный механизм дрели имеет простую конструкцию (трещоточную). Два храповых устройства соединены с валом и патроном. В устройстве имеется регуляторы усилия. Максимальная сила удара не выше 2 Дж.

Ударный механизм на перфораторе создан за счет механического и электропневматического узлов. Его конструкция на инструментах бочкового и прямого вида различается. В первом используется шестерня с закрепленным штоком, соединенным с поршнем. Во втором – пьяный подшипник. Пьяный подшипник и шестерня приводятся в движение благодаря электродвигателю. Ударные механизмы перфораторов могут развивать силу удара от 2 до 20 Дж.

Условия работы и срок службы

Работнику легче обращаться с перфоратором. Для него требуется прижимное усилие 5 кГ, дрели – в 10-15 кГ. Благодаря наличию специальных устройств против вибрации и пневматической системы ударного механизма уровень отдачи и вибрации у перфоратора намного ниже.

У дрели быстро изнашиваются храповики, при работе в режиме удара детали сильно вибрируют, это существенно сокращает срок службы инструмента. Перфоратор служит дольше. Но для этого его надо вовремя чистить, смазывать подвижные механизмы и проводить техобслуживание.

Режимы работы

Прежде чем выбрать инструмент, надо ознакомиться с режимами работы. Перфоратор может долбить, сверлить с ударом и без него, тогда он работает как миксер – смешивает разные строительные смеси. Дрель выполняет удар с вращением и сверление.

Приборы выполняют разные функции

Комплектация и типы крепежных элементов

Чтобы определиться что лучше для дома дрель или перфоратор, рекомендуется изучить комплектацию и виды крепежных деталей.

На дрелях установлены кулачковые патроны. Они надежно фиксируют насадки с шестигранными и цилиндрическими хвостовиками.

У перфораторов основа патронов – быстрозажимной принцип крепления. Насадка может свободно двигаться в вертикальном положении, это и создает нужную ударную силу. Благодаря специальному шарику, который входит в зацепление с пазом хвостовика насадки, происходит быстрое закрепление.

Стоимость

Многие предпочитают покупать ударную дрель, так как стоит меньше. Но если приходится часто работать с бетоном, то она быстро сломается. Тогда придется менять деталь или приобретать новый инструмент.

Высокая стоимость перфоратора оправдана наличием сложного ударного механизма и более мощного двигателя. Для редкого использования можно приобрести дешевую бытовую модель.

Патрон для дрели

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Устройство

Основное различие перфоратора и дрели заключается в устройстве ударного механизма.

Ударный механизм перфоратора содержит массивный боек, периодически ударяющий в торец патрона. Поэтому при работе перфоратором прилагать больших усилий не нужно. Наоборот, при слабом прижиме перфоратора увеличивается ход патрона и сверление идет легче. Сам боек может приводиться в движение двумя способами: пневматическим и с помощью качающего подшипника.

Пневматический механизм обеспечивает большую амплитуду движения бойка, поэтому бьет он с низкой частотой, но высокой скоростью — самые мощные и производительные перфораторы оснащены именно таким механизмом.

Перфораторы с пневматическим механизмом сравнительно тяжелее и дороже. Чаще всего двигатель в них расположен вертикально.

Качающий подшипник используется в компактных перфораторах — бытовых и маломощных профессиональных. Устройство такого перфоратора проще, он дешевле и легче.

Однако качающий подшипник не может обеспечить большую амплитуду движений бойка, поэтому энергия удара в таких перфораторах ниже. Зато они могут долбить с намного большей частотой, слегка компенсируя этим снижение мощности. Недостаток этого механизма еще и в том, что его не следует подвергать большим нагрузкам — в этом случае качающий подшипник может сломаться.

Ударный механизм дрели представляет собой пару храповых шестерен. Одна из них может смещаться по оси вперед-назад и на ней установлен патрон со сверлом (буром). Вторая шестерня жестко закреплена на валу электродвигателя. При вращении вала жестко закрепленная шестерня заставляет подвижную двигаться вперед-назад с некоторой амплитудой.

В дрели ударный импульс патрону сообщает сам инструмент. Поэтому, чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Казалось бы, масса дрели намного больше, чем масса бойка в перфораторе — почему же последний намного лучше сверлит бетон? Во-первых — амплитуда движения патрона в дрели невелика, и даже навалившись всем телом, «разогнать» сверло до большой скорости не получится. Во-вторых, энергия удара расходуется на преодоление сил трения в храповых шестернях, что ведет к их износу при частой работе в режиме долбления.

Поэтому часто использовать ударный режим не стоит. Но если перфоратора нет и нужно сделать пару-тройку отверстий в кирпичной стене, то наличие такого режима в дрели значительно облегчит работу.

Устройство и функции ударной дрели

Основное назначение электродрели – сверление отверстий в различных материалах: металл, дерево, бетон и кирпич. С двумя последними инструмент работает в ударном режиме. Без него добиться результата практически невозможно. Для сверления бетонных и кирпичных стен на дрель необходимо оказывать давление до 10-15 кг.

Ударный механизм дрели представлен парой храповиков, один из которых жёстко крепится к корпусу, второй – к патрону. Когда храповики контактируют, дрель работает в режиме сверления с ударом, когда выходят из зацепления – только сверление. Переключаются режимы расположенным на верхней части корпуса механическим тумблером.

Переключатель режимов

Дрель предназначена для выполнения широкого спектра бытовых и производственных задач:

• сверление отверстий в металлах и мягких материалах;
• работа с твёрдыми хрупкими стройматериалами вроде камня, бетона, цементного раствора – нужны свёрла с победитовыми наконечниками;
• сверление керамической плитки и стекла копьевидными алмазными или изготовленными из карбида вольфрама с титановым напылением свёрлами;
• сверление древесины, композитных материалов на её основе, гипсокартона корончатыми, перьевыми и спиральными свёрлами;
• завинчивание крепежей: саморезы, шурупы;
• зачистка и очистка поверхностей, преимущественно металлов, щётками-кравцовками из стальной проволоки;
• шлифование, полирование поверхностей соответствующими насадками;
• замешивание растворов миксерами: шпаклёвка, клеевые смеси.

Народные умельцы приспосабливают дрель и перфоратор для решения более широкого спектра задач.

Как устроена дрель изнутри

С дрелью справится практически любой взрослый человек или подросток, в том числе женского пола.

Можно ли вообще отказаться от наличия шуруповерта, если есть перфоратор

У перфоратора есть множество преимуществ перед шуруповертом. Однако это не значит, что от ударной дрели нужно отказываться. Если её под рукой нет, то перфоратор вполне сможет стать заменой, но всё зависит от целей и задач, которые вы перед собой ставите.

Также стоит учитывать и вид материала, с котором вы планируете работать. К примеру, с деревом и металлом рекомендуется работать только шуруповертом. Если материал не сверхпрочный и твердый, вы вполне можете использовать именно его. Стоит дрель в разы ниже, чем перфоратор, и в этом тоже её преимущество.

В остальных случаях стоит обратиться за помощью именно к перфоратору. Ведь если для простеньких задач шуруповерт и подойдет, то для более сложных его мощности не хватит. Однако и для выполнения каких-нибудь легких функций можно использовать перфоратор. Если это не нарушает правила по эксплуатации.

1) Ударная дрель

Возникает немой вопрос: «Почему речь идет об ударной, а не обычной дрели?». Ответ прост. На современном рынке обычные модели уже давно считаются антикварными и практически никем не выпускаются. Ударные модели, наоборот, поставлены в масштабное производство. Технология их производства усовершенствовала возможности обычной модели. Так что, при том, что дрель – это для любого домашнего мастера «инструмент на каждый день», сейчас при покупке обычной дрели вы потратитесь в цене и будете существенно ограничены в возможностях. Рассмотрим функции ударной дрели:

— проделывание отверстий в различных материалах (металл, пластмасса, дерево и другие) по принципу обычной дрели

— сверление отверстий в твердых поверхностях (кирпичная или бетонная кладка). При сверлении с применением функции удара отверстие проделывается значительно быстрее, расходуя меньше усилий

— работа с винтами, шурупами и саморезами. Процесс требует определенного навыка, но используя ударную дрель, опыт приходит быстрее и легче.

Область применения дрели

Основная функция данного инструмента – создание сквозных отверстий в разных типах материалов посредством сверления. Электродрель, снабженная ударным механизмом, имеет то отличие, что при применении специальной насадки способна пробивать материалы, из которых делают стены многоэтажных домов (кирпич, бетон). Еще одна сфера применения аппарата – замешивание клейстеров, водоэмульсионных красок и ряда других строительных растворов. Применение электротехники позволит получить однородную консистенцию за максимально короткое время.

Мнение эксперта
Роман Васильев
Строитель, мастер по ремонту

Важно! Есть и такой вариант инструмента, как шуруповерт. Его отличает заточка под закручивание и отвинчивание разного рода крепежных изделий: винтов, гвоздей-саморезов, дюбелей и других

Он исполняет и традиционные функции дрелей, связанные со сверлением.

Назначение сверл

В комплекте с инструментом поставляется набор сверл, предназначенных для работы с различными типами материала. К наиболее распространенным относятся:

• Высокопрочные сверла для проделывания отверстий в металлических изделиях;
• Сверла для дерева;
• Копьевидные сверла для кафельной плитки и стекла – материалов, при работе с которыми посредством обычного сверла высок риск получения сколов;
• Варианты из сверхтвердого сплава, известного как победит, применяются при работе в ударном режиме;
• Коронкообразные насадки для просверливания крупных отверстий;
• Круглая насадка, позволяющая отшлифовать поверхность;
• Проволочная щеточка, надеваемая на инструмент для зачистки металла;
• Насадка для изготовления растворов и смесей.

Устройство и функции перфоратора

Основная задача перфоратора – долбление. При работе инструмент не нуждается в физических усилиях со стороны мастера, наоборот, оказываемое давление может вывести из строя.

Механика перфоратора сложнее, а сам инструмент тяжелее дрели. Ударные механизмы бывают пневматическими и механическими. Пневматические предпочтительнее ввиду ряда преимуществ, основное из которых – генерирование удара с заметно большей силой при одинаковой мощности двигателя. Механические разделяют на два типа:

• на базе качающегося или пьяного подшипника – применяются в бытовых перфораторах;
• в перфораторах потяжелее применяется кривошипно-шатунный механизм или КШП.

Запущенный двигатель заставляет внешнюю втулку колебаться под действием сжатого и разреженного воздуха, приводит в действие таран, который наносит удары по бойку. Последний, в свою очередь, бьёт по закреплённой в патроне перфоратора насадке: пика, зубило, сверло, бур.

Внутренняя часть перфоратора

Перфоратор предназначен для:

• сверлением отверстий большого диаметра преимущественно в твёрдых материалах;
• снятием штукатурки, плитки со стен, потолка;
• штроблением– выборки материала между прорезанными штроборезом либо угловой шлифовальной машинкой канавками;
• вбиванием стержней в отверстия, мягкие материалы;
• завинчиванием, отвинчиванием крепежей;
• скалыванием, откалыванием кирпичей.

Основное назначение инструментов

Для каждого инструмента существует своя оптимальная область использования. Ударная дрель или перфоратор предназначены для определенных видов работ, но схожи по своему функционалу, а иногда они способны заменять друг друга.

Конструктивные особенности напрямую определяют доступный спектр работ для той или иной модели. Соответственно, покупка инструмента должна основываться не только на технических параметрах, но и на потребностях пользователя.

Функциональные возможности ударной дрели

Ударные электрические дрели выполняют несколько функций:

• сверление дерева, металла, пластмассы, резины, стекла, керамики;
• закручивание саморезов (при наличии реверса);
• сверление бетона и кирпича.

Несмотря на то, что практически все производимые сейчас модели имеют в своем арсенале функцию сверления с ударом, это вовсе не означает, что они способны заменить перфоратор. Обусловлено это тем, что основная задача дрели заключается в обычном сверлении, по тому ее конструкция не рассчитана на продолжительные ударные нагрузки при бурении бетона. Одним словом, функция удара у дрели это всего лишь дополнительная опция, предназначенная для разовых кратковременных использований.

Реверс позволяет закручивать и выкручивать саморезы, но отсутствие установки крутящего момента, как у шуруповерта, делает функцию вторичной. При наличии опыта и сноровки дрель способна лишь частично заменить сетевой шуруповерт.

Основное предназначение перфоратора

В противоположность ударной дрели, главная задача перфоратора – это сверление с ударом и долбление (работы по бетону, кирпичу). Для реализации этих функций перфоратор обладает более надежной конструкцией, позволяющей инструменту с легкостью переносить продолжительные ударные нагрузки. За счет реализации значительно большей силы удара, все производимые работы осуществляются легче и быстрее.

Естественно, у горизонтальных и вертикальных перфораторов область применения немного разнится. Это связано с различными техническими характеристиками, следовательно, возможности инструментов тоже отличаются.

Горизонтальные версии перфораторов по своим техническим данным удобны для использования дома или на даче. В профессиональных условиях их приобретают для интенсивного бурения отверстий до 16 мм в диаметре и менее 30 см в длину. Легкий вес позволят эксплуатировать инструмент продолжительное время на весу, например, при установке дверей или натяжных потолков.

Перфораторы с вертикально расположенным двигателем используют для прокладки труб или штробления. Инструменты такого класса значительно дороже и приобретаются исключительно для узкоспециализированных работ. Промышленные модели SDS-MAX применяют для долбления бетона, например, когда необходимо проделать дверной или оконный проем в стене.

Перфоратор Spit 390 SDS Max

Разбираем патрон перфоратора или меняем его на новый?

• 1 Патрон
• 2 Замена патрона
• 3 Бур не фиксируется
• 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

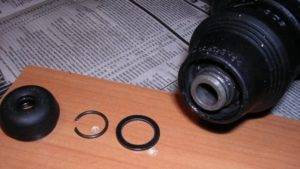

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.
