Меряем штангенциркулем все что надо знать об измерениях

Назначение штангенциркуля

Этот измерительный инструмент используется в основном для получения точнейших данных при определении наружных и внутренних диаметров труб, толщины их стенок, для вычисления межосевого расстояния в отверстиях, размеров деталей цилиндрической формы, толщины проволоки и металлического листа, а также прочих материалов небольших габаритов и мелких изделий.

Подобным прибором удобно измерять глубину пазов, отверстий и канавок, различных выемок с большой точностью в самых труднодоступных местах. Точность штангенциркуля при измерениях достигает десятых и сотых долей миллиметра, чего не может обеспечить такой простой инструмент как линейка или рулетка.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
Установка губок на галтели, фаски и скругления.
Перекосы при позиционировании.
Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Ни одна слесарная работа не обходится без измерения той или иной детали. Множество изделий или некоторые операции в процессе выполнения требуют контроля. Одним из самых универсальных средств является штангенциркуль (шц, штангель).

Данный инструмент нужный не только в машиностроительной отрасли, но и в домашнем хозяйстве при ремонте автомобиля, бытовой техники. С помощью него можно замерить линейные размеры, например, диаметры подшипника. Это удобный и точный прибор.

Многие в своей жизни сталкивались с необходимостью использования этого измерителя, но большинство не умеют им корректно пользоваться. Как же безошибочно производить замеры этим приспособлением?

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

В процессе измерения учтите следующие рекомендации:

Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.
Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
Зафиксируйте нониус крепежным винтом.
Определите целое число миллиметров по основной шкале.
Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Как хранить инструмент

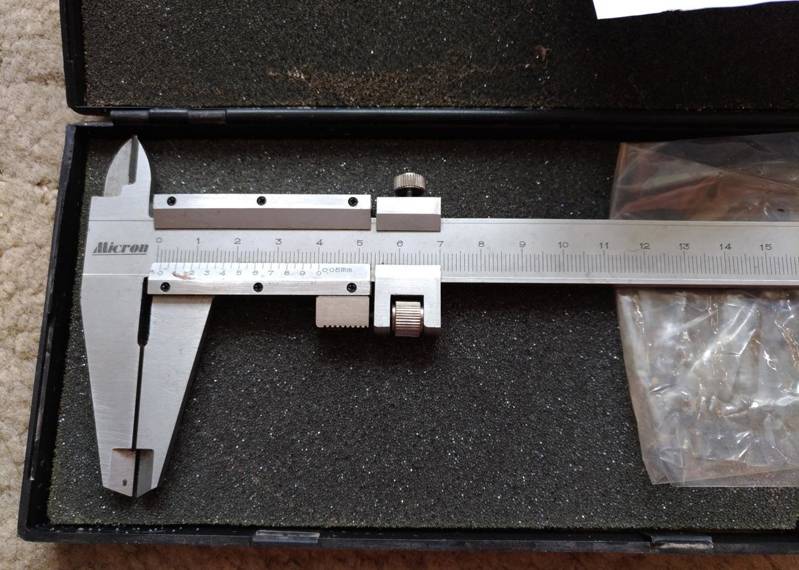

Лучше всего хранить штангенциркуль в специальном кейсе для инструмента. Обычно он защищен специальными прокладками. В этом случае, даже если вы уроните чемоданчик, инструмент не пострадает.

После каждого измерения прибор следует обязательно убирать в коробку

Для профилактического очищения прибор вынимают из кейса, ослабляют зажимы, насколько это возможно, раздвигая лапки, протирая все измерительные и подвижные элементы.

Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.

Watch this video on YouTube

Предыдущая Бытовая техника Тепловизор для обследования зданий и сооружений: ловим тепло правильно Следующая Бытовая техника Замена подшипника в стиральной машине: как сэкономить на вызове мастера

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

https://youtube.com/watch?v=JBgePO4gRpw%3F

Доступные разновидности

До определенного момента в свободной продаже были доступны несколько видов штангенциркулей. Сегодня их можно приобрести три вида. Каждый из них имеет свои особенности и способы реализации. В зависимости от размера выделяют восемь основных групп. Приобретать штангенциркуль лучше с заводским паспортом, в котором будут указаны возможные погрешности и способы калибровки. По способу определения размера десятичной части штангенциркули разделяют на:

с нониусной шкалой или ШЦ;с циферблатной шкалой или ЩЦК;с электронной цифровой шкалой ЩЦЦ.

Различия лежат не только в применяемой шкале, но и в наличии или отсутствии некоторых элементов в конструкции, например, те, в которых присутствуют основные узлы называются универсальными. Есть такие приборы, которыми можно измерить только наружный диаметр. Губки у них твердосплавные, поэтому не подвергаются такому быстрому износу, как обычные. Их обозначают ШТЦ-1. На рынке доступен также штангенциркуль с меньшим порогом погрешности и дополнительной регулировкой шкалы сотых. Его обозначают ШЦ-2.

Штангенциркуль как гарантия точности измерений

Штангенциркуль – популярное среди домашних мастеров приспособление. Назначение этого инструмента – проведение сверхточных измерений линейных (внешних, внутренних) размеров разнообразных деталей и изделий, а также глубин пазов и отверстий. С помощью штангенциркуля можно выполнять любую разметку, затрачивая на подобную операцию минимум времени. Он гарантирует высокую скорость измерений. При этом погрешность замеров равняется нулю.

Основной частью штангенциркуля является линейка фиксированной длины, выполняющая функцию штанги

Штангенциркуль незаменим для выполнения точнейших подсчетов в разных отраслях промышленности. Он дает возможность отсчитывать доли деления. Существуют такие его разновидности, которые обеспечивают точность измерений до тысячных частей миллиметра. Устройство описываемого прибора достаточно простое. В его конструкции имеются следующие элементы:

измерительная шкала;подвижные части и штанги;нониус;губки для внешних и внутренних замеров;зажимной механизм;линейка для глубинометрических измерений.

Ключевой частью штангенциркуля является линейка определенной длины (у большинства приспособлений она равняется 15 см), выполняющая функцию штанги. С ее помощью устанавливается наибольшее значение, измеряемое описываемым механизмом. На конце линейки, а также на подвижной раме прибора имеются ножевидные губки. Они предназначены для определения размеров конкретной детали, предмета. Рама дополнительно снабжена особым винтом. Он позволяет фиксировать итоги измерений.

https://youtube.com/watch?v=82yPc4p9wfs

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то её ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

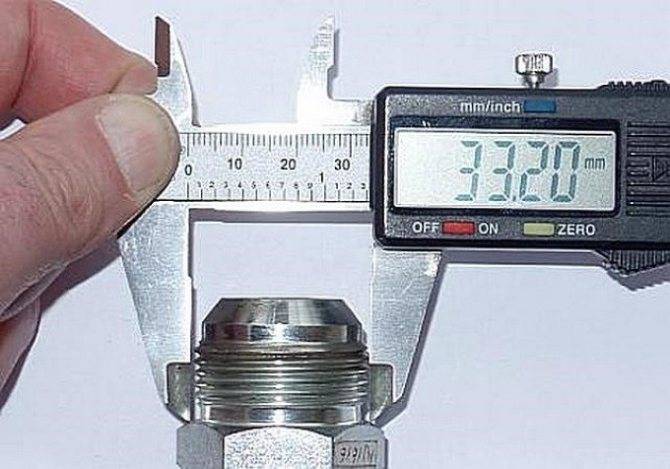

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
Установка губок на галтели, фаски и скругления.
Перекосы при позиционировании.
Нарушение калибровки инструмента.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

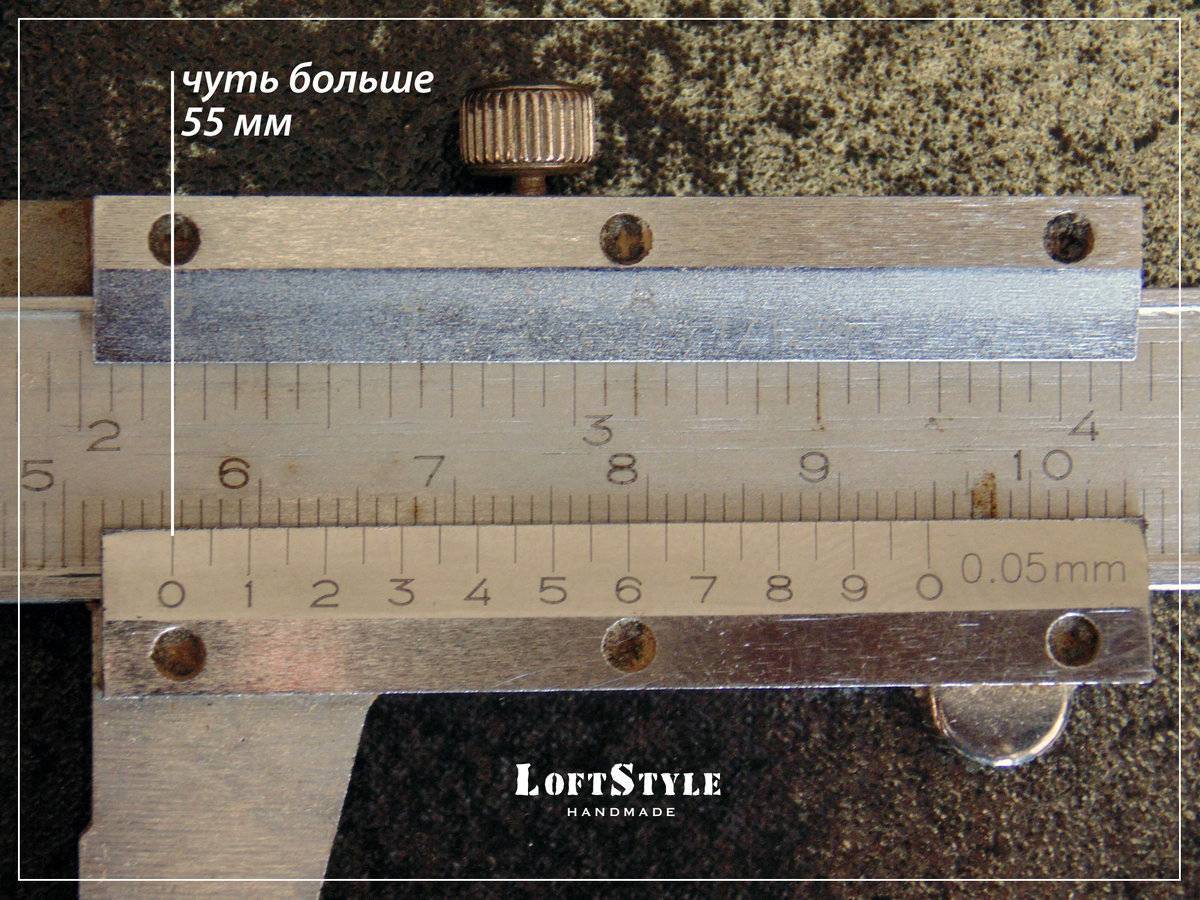

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга.
Рамка.
Губки для наружных измерений.
Губки для внутренних измерений.
Линейка глубиномера.
Стопорный винт для фиксации рамки.
Шкала нониуса. Служит для отсчета долей миллиметров.
Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров.

Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом.

Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги.

В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

ТЕХНОЛОГИЯ

§ 17. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки можно воспользоваться простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рисунке 63 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью — 0,1 мм. Он состоит из штанги 1, имеющей шкалу 6 с миллиметровыми делениями. По штанге перемещается подвижная рамка 4, которая может быть закреплена в нужном положении зажимным винтом 3. К рамке прикреплён глубиномер 5.

Рис. 63. Штангенциркуль ШЦ-1: 1 — штанга; 2 — губки для внутренних измерений: 3 — зажимный винт для фиксации рамки; 4 — подвижная рамка; 5 — глубиномер; 6 — шкала штанги; 7 — нониус; 8 — губки для наружных измерений; 9 — измеряемые детали

Нижние губки 8 служат для измерения наружных размеров, верхние 2 — для измерения внутренних размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удаётся измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7. Длина нониуса 19 мм. Нониус поделён на 10 равных частей, следовательно, цена каждого деления равна 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 64), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы.

Рис. 64. Шкала штанги и нониус

Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 – 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса. Десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 65).

Рис. 65. Примеры измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размерон: а — 0,4 мм; 6 — 6,9 мм; в — 34,3 мм

Помните! Штангенциркуль — это дорогостоящий измерительный инструмент, требующий бережного обращения.

Правила обращения со штангенциркулем

Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль

Нельзя очищать инструмент шлифовальной шкуркой или ножом.

Нельзя класть инструмент на нагревательные приборы.

Измерять можно только чистые детали без задиров, заусенцев, царапин.

Губки штангенциркуля имеют острые концы, поэтому при измерении нужно соблюдать осторожность.

Не допускать перекоса губок штангенциркуля. Фиксировать их положение зажимным винтом.

При чтении показаний на измерительных шкалах держать штангенциркуль прямо перед глазами.

На предприятиях штангенциркуль является одним из основных измерительных инструментов. Им пользуются рабочие различных специальностей и контролёры станочных и слесарных работ. В настоящее время всё чаще применяют штангенциркули с цифровыми индикаторами (на батарейках), позволяющие измерять детали с точностью до 0,01 мм.

Знакомимся с профессиями

Контролёр отдела технического контроля (ОТК) — специалист, который на предприятии отвечает за качество выпускаемых деталей. Он следит за тем. чтобы изготовленные детали в точности соответствовали чертежам. Это очень ответственная работа, так как если в изделие попадёт бракованная деталь, не соответствующая чертежу, то изделие быстро выйдет из строя. Контролёры ОТК должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приёмки деталей и т. д.

Лабораторно-практическая работа № 17

Измерение размеров деталей штангенциркулем

Выполните в рабочей тетради эскиз выданного учителем ступенчатого валика (рис. 66).
Измерьте каждый размер валика штангенциркулем и запишите результаты в миллиметрах в таблицу.

Проставьте полученные размеры на эскизе, выполненном в рабочей тетради.

Рис. 66. Эскиз детали «ступенчатый валик» (к пп. 1-3)

Проверяем свои знания

Из каких основных частей состоит штангенциркуль?
Сколько измерительных шкал имеет штангенциркуль?
Какие измерения можно выполнять с помощью штангенциркуля?
Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?
Как по штангенциркулю производят отсчёт целых и десятых долей миллиметра?

Типы, конструкция и принцип работы штангенциркуля

Штангенциркули делятся на типы по принципу работы и выполняемым с их помощью измерениям. Классификация и особенности данного инструмента в нашей стране регламентированы в ГОСТ 166-89, ряд производителей также выпускают инструмент в соответствии с ТУ 3933-145-00221072-2003.

По принципу работы штангенциркули делятся на три вида:

Нониусные;
Циферблатные (с круговой шкалой);
Электронные (с цифровой индикацией).

Нониусный штангенциркуль. Основу данного инструмента составляет линейка-штанга, изготовленная заодно с неподвижной (или двумя неподвижными) губкой, и несущая на себе шкалу с ценой деления 1 мм. На штанге установлен нониус — подвижная рамка, выполненная заодно с губкой (или двумя губками) и линейкой глубиномера (если он предусмотрен). На нониусе нанесена вспомогательная шкала, при совмещении делений которой с делениями шкалы на линейке-штанге можно отсчитывать десятые или сотые доли миллиметра.

Наличие вспомогательной шкалы дает возможность производить измерения небольших величин, которые сложно отследить невооруженным глазом. Эта шкала как бы «растягивает» небольшую величину в несколько раз (в 10, 20, 50 или даже 100), позволяя визуально определить ее. Считывание показаний осуществляется по совпадению штрихов обеих шкал — число, соответствующее штриху нониуса, и будет означать количество десятых или сотых долей миллиметра.

Циферблатный штангенциркуль. Данный инструмент имеет аналогичную конструкцию, однако в нем нониус заменен механической измерительной головкой — подвижной рамкой с круговым циферблатом и шестереночным приводом стрелки. На штанге размещена зубчатая рейка, имеющая зацепление с шестерней измерительной головки. При движении головки по штанге шестерня вращается по рейке, пройденное шестерней расстояние отмечается перемещением стрелки по циферблату. Данный штангенциркуль не утомляет глаз (не нужно искать совмещения штрихов на основной и вспомогательной шкалах) и сокращает время работы.

Электронный (цифровой) штангенциркуль. Инструмент этого типа также имеет описанную выше конструкцию, однако в нем нониус заменен электронной измерительной головкой. Для измерения используется емкостный датчик, который состоит из подвижной и неподвижной обкладок конденсатора. В качестве неподвижной обкладки используется штанга инструмента, а подвижная находится в головке. Измерение осуществляется по изменению емкости конденсатора, полученные результаты преобразуются в показания на ЖК-дисплее.

Представленные типы штангенциркулей в соответствии с действующим стандартом имеют маркировку:

Нониусные — ШЦ;
Циферблатные — ШЦК;
Электронные — ШЦЦ.

Тем же стандартом устанавливаются и типы инструмента по выполняемым измерениям:

Тип I — двухсторонний, с глубиномером, имеет большие плоские губки для выполнения наружных измерений и малые ножевидные губки для внутренних измерений;
Тип II — двухсторонний, имеет две пары больших губок, верхние ножевидные губки только для наружных измерений, нижние губки с плоскими и цилиндрическими измерительными поверхностями — для наружных и внутренних;
Тип III — односторонний, оснащается только одной парой губок с плоскими и цилиндрическими измерительными поверхностями для выполнения наружных и внутренних измерений;
Тип Т-1 — односторонний, с глубиномером, отличается от остальных упрочненными рабочими поверхностями.

Инструменты II и III типа могут оснащаться приспособлением для выполнения разметки, они дополнительно несут на себе механизм микрометрической подачи.

По маркировке инструмента можно узнать об его особенностях и назначении. Например, наиболее распространенный тип ШЦ-I — это двухсторонний инструмент с глубиномером, он универсален и позволяет выполнять любые измерения. Тип ШЦК-I и ШЦЦ-I — то же, но с циферблатной шкалой или с электронной головкой. Соответственно, ШЦ-II и ШЦ-III — нониусные двухсторонний и односторонний штангенциркули, а ШЦТ-1 — односторонний штангенциркуль с губками из твердых сталей.

Устройство и принцип действия

Измерения проводятся не только в промышленности, но и частными пользователями, так как прибор отличается незначительными размерами. Характерный признак — шкала нониуса, позволяющая определять даже десятые доли миллиметра.

Название инструмента пошло от штанги, на которой располагается главная шкала. Нониус отнесен к дополнительным элементам, с его помощью можно отследить десятые или сотые доли миллиметра, если потребуется. Приспособление состоит из:

штанги;
двигающейся рамки;
губки замеров внутренней стороны;
губки замеров внешней стороны;
глубинометра;
нониуса;
винта, зажимающего рамку.

В отдельных модификациях имеется двойная шкала, отображающая данные в дюймах. Когда передвигаются движущие части, перемещается и часть с контрольным делением, что будет отображать информацию. Вне зависимости от типа измерений перемещения одинаковые, отличаются исключительно контрольные концевые меры. Глубинометр упирается в днище объекта измерений. Для обычных измерений детали фиксируются внутренними или внешними губками. Можно задействовать нониус, чтобы получить максимально точные значения. Существует несколько правил относительно того, как правильно пользоваться штангенциркулем:

Не допускать ситуаций, при которых может произойти перекашивание губок прибора

После подхода к необходимому положению проводится их фиксация посредством стопорного винта.
Штангель держат ровно на уровне глаз, читая информацию.
Необходимо соблюдать технику безопасности в процессе работы, так как концевики губок острые, и можно травмироваться по неосторожности.
Хранить устройство в местах отсутствия опилок, стружки, воды, пыли или других жидкостей.
