Механический угломер инструментальный

Угломеры виды и типы. Какие бывают? — ГК РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Угломер – это механический или электронный прибор, предназначенный для определения отклонения углов между поверхностями, элементами конструкций, деталями или узлами оборудования, а также между удаленными объектами. Осчет измерение углов производится в градусах с помощью специальной шкалы с механическим указателем, нониуса или электронного дисплея.

По своей конструкции и способу применения угломеры различаются на :

Угломеры маятниковые ТУ 2-034-666-2012(ТУ завода КРИН);

Это основные виды угломеров, используемые в промышленной сфере. Далее, в статье, мы рассмотрим каждый из них подробно.

Угломеры с нониусом по ГОСТ 5378-88 делятся на:

Виды по отраслям

Измерение угла требуется в самых разных отраслях – строительство, плотницкое и столярное дело, горные и геодезические работы, мореходство. С внедрением компьютерных технологий на сложных производствах и в военной технике угломеры заменены сложными встроенными приборами. Принцип работы у них схож, ручное устройство применяется только при необходимости.

Строительный

Самая распространенная разновидность угломера.

Представляет собой две состыкованные линейки длиной от 30 до 100 см, между которыми находится механическая или электронная шкала.

Подходит для измерения угла между:

• стропилами;
• стенами;
• вертикальными и горизонтальными строительными конструкциями.

Имеет высокую точность, погрешность может составлять не более 1 градуса. Для профессиональной работы инструмент должен быть эргономичным, весить не более 1,5 кг.

Слесарный

Компактное приспособление для точного измерения и с возможностью вариативной регулировки. Позволяет вымерять детали, которые затем будут использоваться во вращательных механизмах. Отклонения по градусам минимальны, при взаимодействии с таким угломером требуется навык работы.

Плотницкий

Представляет собой две направляющие линейки, связанные между собой вращающимся механизмом с делением.

Применяются в деревообработке для измерения угла между элементами конструкции.

Измерения не всегда точные, прибор может иметь люфт между механизмами регулировки. Стоимость на плотницкие угломеры ниже других, такой инструмент часто используется для бытовых нужд.

Горный

В конструкции прибора есть шкала с градусами, а также оптическое устройство для настройки. Применяется для измерения вертикальных и горизонтальных углов в пространстве, например, в шахтах или горных выработках. Имеет погрешность в работе, горный угломер редко используется на практике в связи с доступностью высокоточного оборудования для этой цели.

Астрономический

Сложный в устройстве прибор, состоящий из нескольких шкал и оптических элементов. Вариативен в настройке, обладает высокой точностью измерения.

Позволяет оценить угол между поверхностью земли и конкретными точками на небосводе.

Применяется для расчета траектории движения небесных тел, их размера и скорости перемещения. Почти все механические телескопы имеют встроенный угломер, позволяющий исследовать и отдаленные объекты на небе.

Мореходный или навигационный

Из-за активного развития спутниковых технологий на практике применяется только при экстренной необходимости, например, при отказе электроники на судне. Выглядит, как треугольная конструкция с плавающим механизмом для регулировки и настройки. Угломер этого вида предназначен для определения географической широты и долготы конкретной точки. Для работы требуется наличие специальных таблиц, так как в принципе действия лежит знание о том, что небесное светило в определенное время находится над горизонтом под конкретным углом.

Артиллерийский

Устанавливается на военное оборудование, например, артиллерийские пушки для корректировки точности залпового огня. Позволяет с точностью до нескольких метров определить направление и дальность выстрела. Изначально использовалась только механическая шкала, в современных приборах она заменена на электронную или оптическую конструкцию.

Топ-5. ADA instruments Pro-Digit MICRO

Рейтинг (2021): 4.30

Учтено 37 отзывов с ресурсов: Все инструменты, Яндекс.Маркет

Самый универсальный

Прибор измеряет и углы, и наклон. При высокой точности измерения он прекрасно подходит в качестве профессионального инструмента. А компактность угломера позволяет всегда иметь его под рукой.

• Характеристики
  • Средняя цена: 2990 руб.
  • Страна: Гонконг (производится в Китае)
  • Тип: электронный
  • Измерение: угла, наклона
  • Точность измерения: 0,2°
  • Пузырьковый уровень: нет
  • Длина уровня, см: 5,7

Эта электронная модель популярного бренда нравится покупателям за свою универсальность. Угломер и уклономер в одном компактном металлическом корпусе применяется в столярных работах, при монтаже направляющих для обшивки стен, для подвесных потолков и при решении других задач. Здесь есть режим для измерения угла между поверхностями в диапазоне от 0 до 360 градусов. Для определения угла отклонения от вертикали или от линии горизонта инструмент надо поставить на горизонтальную поверхность или прикрепить к вертикальной. Простота фиксации обеспечивается магнитами. Питается угломер от 2 батареек ААА, а для экономии заряда после 5 минут бездействия прибор автоматически отключается. Покупателям нравится компактность и функциональность устройства, его цена и точность измерений. Но некоторые считают его корпус толстоватым.

Плюсы и минусы

• Многофункциональность
• Фиксация на магниты
• Автоотключение
• Доступная цена

Толстоват корпус

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

Угломерный инструмент секстант

Угломерный инструмент октант

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Конструкция угломеров

В наиболее простом варианте угломер: электронный, механический состоит из двух измеряющих поверхностей (линеек) закрепленных на одной оси. Будучи подвижными, они свободно располагаются под углом относительно друг друга. Для определения значения угла, в зависимости от типа устройства, используется линейчатая, линейчато-круговая шкала, электронное отсчетное устройство или другие дополнения.

Некоторые типы угломеров имеют фиксированные значения углов, как например, в столярных приборах. Также, в отдельных устройствах могут быть использованы следующие узлы:

• Маятниковый механизм, возвращающий угломер в вертикальное положение при изменении угла наклона замеряемых поверхностей. Наиболее удобен в работе с габаритными элементами – оборудованием, узлами, частями строительных конструкций и т. д. Шкала угломера остается неподвижной, во время замера перемещается только стрелка, которая ставится на противовес.
• Угломер с нониусом — состоит из корпуса с прикрепленным к нему диском, основания с шкалой, нониусом, линейкой и хвостовиком. Чаще всего используется для слесарных операций, где необходима высокая точность определения угла, до секунд.
• Оптический угломер – предназначен для удаленного определения углов. Состоит из корпуса, диска со шкалой и неподвижной линейки. На диске расположена оптика, подвижная линейка и рычаг, а под диском – пластинка с указателем, с помощью которого и определяет угол.

Как работать с прибором?

Мы рассмотрим работу с угломером классического механического типа — с нониусом или без него. Устройства первого типа снабжены дополнительной шкалой, повышающей точность измерений. По принципу работы подобные угломеры схожи со штангенциркулями. Последовательность операций:

• устройство необходимо приложить к измеряемой поверхности таким образом, чтобы добиться плотного прилегания линейки и корпуса;
• отсчитайте градусы по основной шкале до тех пор, пока не достигнете уровня ноля по нониусу;
• отсчитывая градусы по нониусной шкале, продолжайте до момента деления основной шкалы. Таким образом определяются минуты.

Работая с любыми механическими угломерами, включая универсальные, тщательно придерживайтесь рекомендованной технологии: это позволит измерять углы, не выходя за погрешности, заявленные производителем. Не допускайте падений и ударов по приборам, способных деформировать хрупкие детали.

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

https://youtube.com/watch?v=w5LPiNRpL6U%3F

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Различия угломеров

По принципу работы и особенности конструкции все предлагаемые модели можно разделить на:

Контроль углов фрезы угломером.

1. Электронные изделия, они называются еще цифровыми. Эти устройства точные, работают по принципу полупроводников. На передней части прибора есть дисплей, на нем отображается показание. Инструмент точный, он позволяет выполнять даже сложные работы с легкостью.
2. Лазерное оборудование работает по принципу направления луча на точку. Минусом является то, что луч лазерного указателя увидеть невооруженным взглядом сложно. Для этого применяются дополнительные приемники, чтобы обеспечить точное наведение на цель.
3. Оптические угломеры имеют специальную линзу, которой и пользуются для проведения измерения.
4. Маятниковые приборы предназначены для того, чтобы получать точные измерения. Они распространены в инструментальном производстве, работают по принципу маятника. Шкала остается неподвижной, перемещается во время использования только стрелка, которая ставится на противовес.
5. Среди механического инструмента есть нониусы и обычные модели. Инструмент компактный, контакт с плоскостями плотный, максимально точный.
6. Прибор фиксированных углов дает возможность определить точное значение, проверить ровность. Например, он применяется для проверки углов на 90 либо 30 градусов. Это скорее шаблон, чем полноценный измерительный инструмент.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

1. Приложить инструмент базовой стороной к измеряемой поверхности.
2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.

Лазерный угломер — устройство, назначение и применение

Дорогостоящий лазерный прибор представляет собой инструмент, которым можно проводить измерения углов на большие расстояния. Обычно при помощи таких устройств выполняется проверка точности и ровности углов сооружаемых конструкций. Конструктивно прибор имеет сходство с лазерными дальномерами и нивелирами, но есть упрощенные варианты устройств, которые имеют вид арбалетного оружия. Рассмотрим особенности применения разных моделей лазерных приборов для измерения углов.

1. Лазерный угломер в форме арбалета или прибор для определения угла режущей кромки — этот инструмент предназначен для определения угла заточки ножей и других деталей. Как пользоваться прибором, показано на видео

Точность показаний зависит от направленности луча, поэтому в солнечную погоду эти сведения будут иметь большую погрешность, чем в темное время суток. Самый простой способ измерить угол наклона поверхности — установить на современный смартфон специальное приложение, по которому можно также с точностью узнать угол наклона.

Правила ипользования угломера

Тут нет ничего сложного. Однако электронным приспособлением пользоваться намного проще. Измерения с помощью механического угломера осуществляются посредством выбора разных вариантов положения его деталей. Например, внешние углы с помощью универсального угломера проверяются следующим образом:

1. Инструмент прижимают к одной поверхности угла заготовки.
2. На другую сторону накладывается шкала основания-дуги.
3. Затем проверяют стыки сторон угла заготовки и приспособления на наличие зазоров.
4. С помощью винта угломер фиксируют на предмете, который подвергается замеру.
5. Смотрят на значение, которое совпадет с краем инструмента.

Еще легче узнать угол, который находится между расходящимися/сходящимися противоположными поверхностями изделия. В этой ситуации тоже можно применить . Для того чтобы замерить ту или иную сторону, нужно просто к ней приставить планку приспособления (горизонтальную) с угольником, а к другой поверхности приложить шкалу дуги-основания.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360 о , единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

• одну сторону измеряемого угла совмещают с основанием шкалы;
• другую- с подвижной линейкой;
• в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

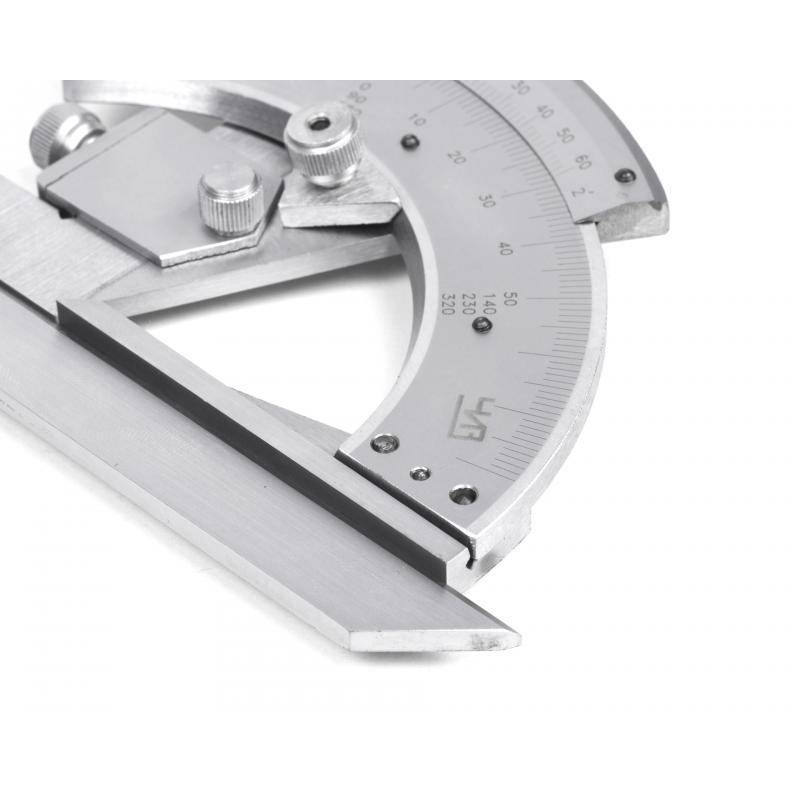

Угломер с нониусом типа 1. Модели 2 УМ, 5 УМ

Назначение средства измерений

Угломеры предназначены для прямых измерений наружных углов от 0° до 180°контактным методом.

Физическая величина — плоский угол (…°).

Описание средства измерений

Принцип действия угломеров основан на совмещении линейки и основания

измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

Общий вид угломера с нониусом представлен на рисунке 1.

5УM

Метрологические и технические характеристики Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения наружных углов	от 0° до 180° включ.
Пределы допускаемой абсолютной погрешности
угломеров модификаций: 1-2	±2′
1-5	±5′
Цена деления основной шкалы	1°
Значение отсчета по нониусу угломеров модификаций: 1-2	2′
1-5	5′

Таблица 2 — Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина´ширина´высота)	не более 140´126´18 мм
Масса	не более 0,20 кг
Средний срок службы угломера	не менее 8 лет
Условия эксплуатации:
— температура окружающего воздуха	От + 15 ºС до +25 ºС
— относительная влажность воздуха	не более 80 %

Знак утверждения типа наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 3 — Комплектность средства измерений

Наименование	Обозначение	Количество
Угломер с нониусом	УМ	1 шт.
Футляр	—	1 шт.
Руководство по эксплуатации	УМ.000 РЭ	1 экз.

Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10′, 30°20′, 45°30′, 60°40′, 75°50′-2, 3- 90°00′, 90°30′-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации. Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2021 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.

Классификация по назначению

Типов этого популярного инструмента существует множество. Классифицируются угломеры в основном по назначению. Современные производители выпускают следующие варианты этого инструмента:

1. Строительные. Инструменты этой группы используются обычно для выполнения разметочных или монтажных операций. Угломер строительный механический может также применяться при разработке чертежей проектов зданий и сооружений.
2. Плотничьи. Такие инструменты просто незаменимы при выполнении разного рода работ с деревянными заготовками.
3. Горные. Используются в маркшейдерских съемках.
4. Мореходные. Применяются для определения географической широты.
5. Слесарные. Используются такие инструменты при выполнении работ соответствующей специализации. Угломер слесарный механический обычно имеет довольно-таки высокую степень точности измерения.
6. Учебные. Такими инструментами пользуются школьники на уроках и при выполнении домашних заданий.
7. Артиллерийские. Эта разновидность инструментов также отличается высокой точностью. Угломеры этого типа применяются при установке артиллерийских орудий.
8. Универсальные. Эта группа устройств может применяться для измерения углов при выполнении самых разных работ.

Характеристики DEKO DMD01:

• это цифровой угломер и уровень с возможностью калибровки и суммирования данных измерений;
• корпус прибора выполнен из легкого и прочного пластика, а основание металлическое и магнитное, что позволяет закреплять уровень на железных и стальных поверхностях;
• инструмент позволяет производить абсолютное и относительное измерение угла наклона, а также суммировать два последних измерения;
• показания прибора можно выставить в градусах или в процентах;
• при бездействии угломер отключается через 5 минут; угломер позволяет проводить измерения углов до 90°;
• рабочая температура должна быть от 0℃ до 40℃, а влажность от 40 до 80%;
• разрешение 0.1° или 0.01%;
• размер прибора — ширина 55 мм, длина 55мм, толщина 16 мм;
• для работы уровня требуются 2 батарейки CR2032, которые придется купить отдельно, так как в комплект поставки они не входят.

Имея под рукой цифровой угломер и уровень, можно использовать его практически во всех случаях, когда нужно установить точный угол наклона или выставить плоскость по уровню.

Цифровой угломер и уровень DEKO DMD01 пригодится при установке угла пильного диска, выравнивании заготовки в шпинделе токарного станка, для регулировки стола сверлильного станка при сверлении отверстий под углом и во многих других случаях при выполнении различных работ.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

https://youtube.com/watch?v=fhAThz1VhTw%3F

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.
