Меднение в домашних условиях

Меднение изделия

Перед началом работ по меднению в домашних условиях нужно подготовить необходимые материалы и оборудование. Надо позаботится об источнике напряжения и постоянного тока. Существует много рекомендаций касательно силы тока, разброс которого может быть большим. Поэтому желательно иметь реостат с возможностью плавной регулировки напряжения и для постепенного завершения процесса. Источником может служить автомобильный аккумулятор или выпрямитель с напряжением на выходе не больше 12 вольт. Для первых опытов будет достаточно обычной батарейки от 4.5 до 9 вольт.

Затем выбирается ёмкость для электролитического раствора, лучше всего из жаропрочного стекла. В любом случае все ёмкости для электролиза должны быть диэлектриками и выдерживать температуру не менее, чем 80 градусов по Цельсию.

В качестве анодов подойдут два больших медных листа. Они должны перекрывать по размеру заготовку. Из химических реактивов потребуются:

• Купорос медный.
• Кислота соляная либо серная.
• Вода дистиллированная.

Меднение в домашних условиях пользуется заслуженной популярностью, поскольку очень хорошо и надежно держится на стальных изделиях. Главное условие — правильно соблюдать технологию процесса.

Имеется два способа нанесения меди на поверхность:

1. Помещение заготовки в раствор электролита.
2. Неконтактный способ. В этом случае изделие не погружается в раствор.

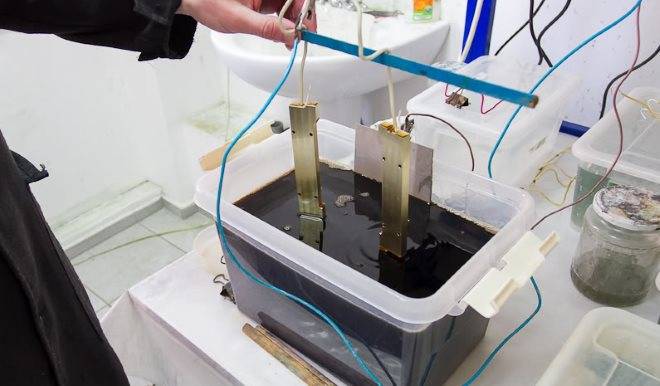

Метод погружения

Подготавливается и обрабатывается поверхность изделия при помощи тонкого наждака и щеточки. После этого деталь моется в проточной воде, обезжиривается и еще раз промывается.

Этапы процесса омеднения следующие:

• Два медных анода подключают в сеть к положительным контактам и размещают их в стеклянную банку.
• К обработанному изделию подводят контакт с отрицательным значением напряжения и свободно подвешивают между анодами.
• Подключают реостат согласно электрической схеме для возможности регулирования силы тока.
• Подготавливается раствор в правильных пропорциях. На 100 г дистиллированной воды надо 20 г медного купороса и 2−3 г соляной кислоты. Вместо соляной кислоты можно использовать другую.
• Раствор выливается в посуду с медными пластинами и деталью таким образом, чтобы они полностью скрылись под поверхностью раствора.
• Подключается источник напряжения. Реостатом добиваются необходимой силы тока из примерного расчета 10−15 миллиампер на каждый квадратный сантиметр площади детали.

Покрытие медью без погружения

Этот метод интересен тем, что его можно использовать для обработки не только стальных предметов, но и сделанных из других материалов. Например, алюминия и цинка. Порядок процесса следующий:

• Из многожильного медного провода изготавливается «кисточка». Конец провода оголяется. Из медных проводков создается подобие кисточки, чтобы затем прикрепить ее к деревянной ручке-держателю.
• Второй конец провода подключается к плюсовому контакту электрической цепи.
• В широкую ёмкость заливается стандартный электролитный раствор из медного купороса и соляной кислоты.
• Предварительно очищенная и промытая металлическая заготовка присоединяется к отрицательному контакту и размещается в пустой ёмкости.
• Импровизированная кисточка окунается в раствор электролита и проводится по поверхности заготовки без контакта. Это действие повторяется до получения результата.

Обработка алюминия

Часто с помощью медного электролиза обновляют столовые приборы, сделанные из алюминия. Если нет опыта проведения этого процесса, то можно потренироваться нанести медь на алюминиевые пластинки. Порядок проведения процесса:

• Алюминиевую пластинку зачищают и обезжиривают.
• Наносят на неё небольшое количество раствора медного купороса.
• Подсоединяют отрицательную клемму от источника питания к алюминиевой пластинке. Удачным способом соединения является металлический зажим-крокодил.
• Положительный полюс питания подается на медную «щеточку». Это конструкция из медного провода, один конец которого освобожден от оплетки, а медные щетинки образовали кисточку. Зажим от питания присоединяется ко второму концу провода. Сечение провода должно быть от одного до полутора миллиметров.
• Медную щетину обмакивают в раствор сернокислой меди и водят на близком расстоянии от поверхности алюминиевой пластинки. При этом нужно стараться не прикасаться щеточкой к заготовке, чтобы не замкнуть цепь.
• Омеднение происходит буквально на глазах.
• После окончания работы с пластины удаляют остатки не закрепившейся меди и протирают спиртом.

Особенности гальванопластики в домашних условиях

Гальванопластика — это процесс нанесения меди на проводящую или непроводящую поверхность изделия с последующим снятием покрытия с негативной матрицы. Таким образом можно получить множество очень точных копий с одного изделия. При этом, есть условие: наращивание меди толщиной не менее 200 мкм, чтобы изделие получилось прочным.

Важно учесть, что, если поверхность изделия не имеет свойств проводника, то потребуется больше усилий – а именно, особое предварительное покрытие графитом, серебром или медью. Основным металлом для осуществления гальванопластики считается медь, но можно выращивать матрицы из серебра чистотой 9999

Обучение гальванике

Можно сделать вывод, что меднение сегодня — это один из наиболее актуальных гальванотехнических процессов, обучиться которому может каждый. проводит обучение по направлению «Гальваника» для всех желающих! Вы сможете выбрать удобную для Вас программу обучения, которая лучше всего подойдет для гальваники в домашних условиях и не только. Все интересующие вопросы можно задать по телефону или по электронной почте, наши технологи проконсультируют по курсам для обучения.

Видео руководство по меднению деталей в домашних условиях:

Гордиенко Анастасия Вадимовна Автор материалов Должность: главный технолог ООО «6 микрон» Образование: высшее Опыт работы в гальванике: 11 лет

Что нужно для приготовления электролита?

Как сделать электролит дома? Сначала выберем правильную посуду для хранения: это должна быть емкость из неактивного вещества (стекла или пластика), прочная, плотно закрывающаяся крышкой, чтобы избежать доступ кислорода для электролита.

Химия – наука точная. Каждое используемое вещество придется отмерять с точностью до сотых грамма. Вам потребуется качественное весовое оборудование, удобнее всего электронное. Если возможности или желания купить весы нет – берите мелочь советского периода, монеты тогда имели точный вес.

Самое труднодоступное для простого гражданина – приобретение реактивов для изготовления электролита. Многие вещества запрещены к продаже физическим лицам, только промышленным предприятиям при наличии особого разрешения. Простым людям опасные реактивы не продадут!

На видео: Ток 60А в домашних условиях или кустарная гальваника.

Аппараты для домашнего использования

Для проведения гальванизации в домашних условиях, стараются использовать компактный и эффективный прибор.

На рынке гальванических аппаратов представлен широкий выбор:

• Невотон АК – 201;
• Поток-БР;
• Gezatone “Beauty Lifting”;
• Элфор –Проф;
• Гальваника UMS-12 «Золотая ложка»
• АГП – 33.

На сегодняшний день действие постоянного электрического тока – это самый распространенный метод лифтинга.

В результате старения и изнашивания организма все процессы, протекающие в клетках, притормаживаются, что сказывается на состоянии здоровья и внешности. Гальванизация поможет восстановить прежний биологический ритм, оздоравливает и омолаживает весь организм.

Благодаря использованию гальванизации в косметологии, сокращается путь к разрешению многих задач, без болезненных процедур с минимальными затратами.

Цель меднения металлов и сферы их применения

Медь обладает совокупностью свойств, которые определяют условия ее применения при меднении металлов и неметаллических материалов. Она пластична, легко поддается полировке, а гальванический слой после меднения практически не имеет пор.

По этой причине медные покрытия очень часто используют в качестве подслоя при хромировании и никелировании изделий, которые эксплуатируются в условиях постоянных сжатий и растяжений. Пластичность меди является идеальным условием для ее применения в гальванопластике.

Толстослойное меднение художественных изделий и сложных моделей позволяет создавать их абсолютно точные копии, которые не трескаются и не деформируются при снятии с оригинала.

Медь обладает лучшей среди недрагоценных металлов электропроводностью и хорошо паяется. Поэтому меднение стальных изделий широко используется в радиотехнике и электротехнике при изготовлении проводников, контактов, деталей антенн и волноводов.

В условиях применения высокочастотных сигналов на медное покрытие приходится большая плотность тока (скин-эффект), что снижает общее сопротивление проводника.

Особенности меднения

Для выполнения меднения на поверхности стали, никеля, либо каких-то других металлов, применяется гальваника, при которой образуется тонкий медный слой.

Гальваническое нанесение меди представляет собой достаточно сложное химическое меднение, которое оказывает влияние на состав материала.

Гальваническое нанесение является предварительным, перед тем, как на поверхность никеля или другого металла будет нанесен различный защитный состав.

Гальваническое меднение свинца и других материалов, как правило, выполняется перед тем, как будет произведено хромирование, никелирование и так далее.

В данном случае медь выступает в качестве своеобразного припоя или другими словами — дополнительной добавки.

О том, как самостоятельно выполняется гальваника, показано на видео ниже.

Видео:

Нанесенная таким образом медь в качестве припоя на поверхность никеля или какого-либо иного металла, способна достаточно прочно держаться, а кроме этого, способствует устранению некоторых дефектов.

На обработанную таким образом поверхность достаточно хорошо осаждаются многие другие материалы в качестве припоя.

Такие медные покрытия в качестве припоя практически не меняют состав исходного металла и характеризуются высоким сцеплением, хорошей электропроводностью, а также пластичностью.

Медь — это своеобразный блескообразователь в виде припоя, который практически не меняет исходный состав металла и выступает в качестве своеобразной добавки.

Основным методом нанесения данного металла (припоя) на поверхность никеля, стали и так далее является гальваника, и о том, как это сделать в домашних условиях, рассказывает видео ниже.

Видео:

Что такое меднение? Назначение и обозначение медного покрытия.

Меднение — процесс нанесения тонкого слоя металлической меди на изделие для придания ему необходимых свойств.

Медные покрытия широко применяются в основном в качестве подслоя при нанесении многослойных покрытий, а также для улучшения пайки, создания электропроводных слоёв, уплотнения резьбовых соединений, местной защиты стальных деталей при цементации. В редких случаях используются для придания декоративного внешнего вида.

Медь — металл розового цвета с атомной массой 63,5, плотностью 8,9 г/см3, температурой плавления 10830С, удельным электросопротивлением 0,017*Ом*мм. Медь пластична, твердость медных покрытий 2500-3000 МПа.

Медь интенсивно растворяется в аэрированных аммиачных и цианидных растворах, азотной кислоте, медленнее — в хромовой, слабо — в серной и почти не взаимодействует с соляной кислотой. На воздухе медь легко реагирует с влагой, углекислыми и сер­нистыми соединениями, окисляется и темнеет.

Стандартный потенциал меди по отношению к ее одновалентным нонам +0,52 В, двухвалентным ионам +0,34 В.

В жестких условиях эксплуатации медь и ее сплавы не должны контактировать с хромом, оловом, сталями, цинком, кадмием, алюминием и магнием.

Обозначение покрытия	М — стандартное меднение, блеск не нормируется М. б — меднение блестящее М24 — искровзрывозащитное меднение (толщина не менее 24мкм) М. ч — меднение с декоративным чернением (состариванием/патинированием) galvanic copper plating — англ. обозначение
Толщина	6-100мкм (оптимально, но возможно осадить большую толщину)
Микротвердость	590-1470 МПа (60-150 кгс/мм2)
Удельное электрическое сопротивление при 18оC	1,68⋅10-8 Ом⋅м
Допустимая рабочая температура	300оC

Гальваника медью в домашних условиях

В домашних условиях гальваническое меднение чаще всего используют в декоративно-прикладных целях или для нанесения медного подслоя перед никелированием и хромированием.

Обычно медью покрывают мебельную фурнитуру, предметы кухонной утвари, элементы светильников, бижутерию, а также части инструментов и ножей. Подбор параметров гальванизации домашними мастерами обычно делается опытным путем по цвету и качеству покрытия.

Те, кто занимается меднением серьезно, в том числе и в коммерческих целях, используют в своих установках регулируемые источники тока или реостаты, с помощью которых устанавливается необходимая плотность тока и скорость осаждения.

А одно из самых популярных направлений современной домашней гальваники — это покрытие медью высушенных растений, орехов, желудей и насекомых. Такие изделия выглядят впечатляюще и используются не только в декоративных целях, но и для изготовления бижутерии (см. ниже меднение и патинирование грецкого ореха).

Техника безопасности

Поэтому в домашних условиях все работы по приготовлению электролита и химической обработке изделия необходимо выполнять в резиновых перчатках и клеенчатом фартуке, а при больших объемах использовать респираторы и защитные очки.

Сам по себе медный купорос не требует какой-либо обработки перед утилизацией, но, поскольку электролиты на его основе содержат серную кислоту, ее необходимо нейтрализовать с помощью щелочи или соды.

Оборудование и материалы

Для меднения в домашних условиях требуется минимальный набор оборудования и реактивов. В качестве гальванической ванны можно использовать любую пластиковую или стеклянную емкость.

Для приготовления электролита для меднения необходим только медный купорос и чистая вода, а источником тока может служить старая зарядка для телефона или пара батареек. Другие материалы и инструменты также немногочисленны и доступны в бытовых условиях.

В первую очередь это серная кислота (жидкость для аккумуляторов), сода, обрезки медных изделий (труб, шинок, контактов) и наждачка на матерчатой основе.

Рецепт простого раствора

В состав самого простого электролита, используемого для меднения в домашних условиях, входят всего два реагента: сернокислая медь (медный купорос) в количестве 180÷220 г/л и серная кислота (жидкость для аккумулятора) — 40÷60 г/л. В качестве блескообразующих добавок к такому электролиту домашние мастера используют желатин и декстрин (0.5÷1.0 г/л).

В Интернете можно найти рецепты электролитов с добавками, которые способствуют созданию медных покрытий с разнообразными эффектами (матовость, зеркальный блеск, различные оттенки).

При этом, как правило, указывают только название химического вещества и условия его применения, а насколько оно доступно и где его взять — не пишут.

Меднение изделия

Перед началом работ по меднению в домашних условиях нужно подготовить необходимые материалы и оборудование. Надо позаботится об источнике напряжения и постоянного тока. Существует много рекомендаций касательно силы тока, разброс которого может быть большим. Поэтому желательно иметь реостат с возможностью плавной регулировки напряжения и для постепенного завершения процесса. Источником может служить автомобильный аккумулятор или выпрямитель с напряжением на выходе не больше 12 вольт. Для первых опытов будет достаточно обычной батарейки от 4.5 до 9 вольт.

Затем выбирается ёмкость для электролитического раствора, лучше всего из жаропрочного стекла. В любом случае все ёмкости для электролиза должны быть диэлектриками и выдерживать температуру не менее, чем 80 градусов по Цельсию.

В качестве анодов подойдут два больших медных листа. Они должны перекрывать по размеру заготовку. Из химических реактивов потребуются:

• Купорос медный.
• Кислота соляная либо серная.
• Вода дистиллированная.

Меднение в домашних условиях пользуется заслуженной популярностью, поскольку очень хорошо и надежно держится на стальных изделиях. Главное условие — правильно соблюдать технологию процесса.

Имеется два способа нанесения меди на поверхность:

1. Помещение заготовки в раствор электролита.
2. Неконтактный способ. В этом случае изделие не погружается в раствор.

Метод погружения

Подготавливается и обрабатывается поверхность изделия при помощи тонкого наждака и щеточки. После этого деталь моется в проточной воде, обезжиривается и еще раз промывается.

Этапы процесса омеднения следующие:

• Два медных анода подключают в сеть к положительным контактам и размещают их в стеклянную банку.
• К обработанному изделию подводят контакт с отрицательным значением напряжения и свободно подвешивают между анодами.
• Подключают реостат согласно электрической схеме для возможности регулирования силы тока.
• Подготавливается раствор в правильных пропорциях. На 100 г дистиллированной воды надо 20 г медного купороса и 2−3 г соляной кислоты. Вместо соляной кислоты можно использовать другую.
• Раствор выливается в посуду с медными пластинами и деталью таким образом, чтобы они полностью скрылись под поверхностью раствора.
• Подключается источник напряжения. Реостатом добиваются необходимой силы тока из примерного расчета 10−15 миллиампер на каждый квадратный сантиметр площади детали.

Покрытие медью без погружения

Этот метод интересен тем, что его можно использовать для обработки не только стальных предметов, но и сделанных из других материалов. Например, алюминия и цинка. Порядок процесса следующий:

• Из многожильного медного провода изготавливается «кисточка». Конец провода оголяется. Из медных проводков создается подобие кисточки, чтобы затем прикрепить ее к деревянной ручке-держателю.
• Второй конец провода подключается к плюсовому контакту электрической цепи.
• В широкую ёмкость заливается стандартный электролитный раствор из медного купороса и соляной кислоты.
• Предварительно очищенная и промытая металлическая заготовка присоединяется к отрицательному контакту и размещается в пустой ёмкости.
• Импровизированная кисточка окунается в раствор электролита и проводится по поверхности заготовки без контакта. Это действие повторяется до получения результата.

Обработка алюминия

Часто с помощью медного электролиза обновляют столовые приборы, сделанные из алюминия. Если нет опыта проведения этого процесса, то можно потренироваться нанести медь на алюминиевые пластинки. Порядок проведения процесса:

• Алюминиевую пластинку зачищают и обезжиривают.
• Наносят на неё небольшое количество раствора медного купороса.
• Подсоединяют отрицательную клемму от источника питания к алюминиевой пластинке. Удачным способом соединения является металлический зажим-крокодил.
• Положительный полюс питания подается на медную «щеточку». Это конструкция из медного провода, один конец которого освобожден от оплетки, а медные щетинки образовали кисточку. Зажим от питания присоединяется ко второму концу провода. Сечение провода должно быть от одного до полутора миллиметров.
• Медную щетину обмакивают в раствор сернокислой меди и водят на близком расстоянии от поверхности алюминиевой пластинки. При этом нужно стараться не прикасаться щеточкой к заготовке, чтобы не замкнуть цепь.
• Омеднение происходит буквально на глазах.
• После окончания работы с пластины удаляют остатки не закрепившейся меди и протирают спиртом.

Использование меднения

Покрытие медью различных заготовок в последнее время часто проводится в домашних условиях. В большинстве случаев технология применяется для достижения следующих целей:

1. Декорирование металла или пластика. Меднение металла в домашних условиях часто проводится для того, чтобы получить старинные на вид изделия, которые пользуются большой популярностью. Специальная процедура состаривания позволяет создать эффект длительного использования изделия. Кроме этого, медь после нанесения напоминает золото. Именно поэтому небольшой слой можно нанести для получения статуэтки или сувенира.
2. Гальванопластика. Меднение стали подобным образом также может проводиться в домашних условиях. Суть технологии заключается в создании восковой или пластиковой основы, которая покрывается слоем рассматриваемого сплава. Гальванопластика часто применяется для получения ювелирных изделий или сувениров, матриц и волноводов. Применение специальных материалов позволяет существенно повысить качество покрытия.
3. Получение деталей, используемых при создании различных механизмов. Меднение чугуна или другого металла проводят на производственных площадках при различных технологий. Покрытие заготовки медью позволяет существенно повысить электротехнические качества. Подобным образом можно получить клеммы или прочие подобные элементы, которые будут эксплуатироваться под напряжением. Изделия из чистой меди обходятся очень дорого. Именно поэтому часто применяется рассматриваемая технология.

Меднение стали

Меднение пластика в домашних условиях проводится крайне редко, так как подобный материал не выдерживает воздействие высокой температуры. Кроме этого, пластичность основания приводит к появлению структурных трещин.

Электролитическая гальванопластика

С копируемого предмета или изделия прежде всего снимают отпечаток, т. е. делают форму из легкоплавного металла, воска, пластилина или гипса. Копируемый предмет, натертый мылом, кладут в картонную коробку и заливают легкоплавким сплавом Вуда или другими легкоплавкими сплавами.

После отливки предмет вынимают и полученную форму обезжиривают и подвергают меднению в электролитической ванне. Для того что-

бы металл не откладывался на тех сторонах формы, где нет оттиска, их покрывают при помощи кисточки расплавленным воском или парафином. После меднения легкоплавкий металл расплавляют в кипящей воде и получают матрицу. Матрицу заливают гипсом или свинцом, и копия готова.

Для изготовления форм применяют следующую восковую композицию:

• Воск – 20в. ч.
• Парафин – 3 в. ч.
• Графит – 1 в. ч.

Если форму изготовляют из диэлектрика (воск, пластилин, парафин, гипс), ее поверхность покрывают электропроводным слоем. Проводящий слой может быть нанесен способом восстановления некоторых металлов (серебра, меди, никеля) или механическим путем – втиранием в поверхность формы чешуйчатого графита мягкой волосяной кистью.

Графит тщательно растирают в фарфоровой ступке, просеивают через сито или марлю и наносят на поверхность изделия мягкой кистью или ватным тампоном. Графит лучше прилипает к пластилину. Формы из гипса, дерева, стекла, пластмассы и папье-маше покрывают раствором воска в бензине.

На поверхность, не успевшую высохнуть, наносят графитную пудру, а лишний, неприлипший графит сдувают.

Гальваническое покрытие легко отделяется от формы, покрытой графитом. Если форма выполнена из металла, то на ее поверхности необходимо создать электропроводящую пленку оксида, сульфида или другой нерастворимой соли, например на серебре – хлорида серебра, на свинце – сульфита свинца, чтобы форма хорошо отделялась от покрытия.

Медные, серебряные и свинцовые поверхности обрабатывают 1%-ным раствором сульфида натрия, в результате чего на них образуются нерастворимые сульфиды.

Осаждение металла на поверхности формы. Подготовленную форму погружают в ванну, схема которой находится под током, чтобы не растворилась разделяющая пленка. Сначала проводят «затяжку» (покрытие) проводящего слоя меди при малой плотности тока в растворе такого состава:

• Сернокислая медь (медный купорос) – 150-200 г,
• Серная кислота – 7-15 г,
• Этиловый спирт – 30-50 мл,
• Вода – 1000 мл.

Рабочая температура электролита 18-25° С, плотность тока 1-2 А/дм^2. Спирт необходим для повышения смачиваемости поверхности. После того как вся поверхность «затянется» слоем меди, форму переносят в электролит, предназначенный для гальванопластики.

Для гальванопластических работ (меднение) рекомендуется следующий состав:

• Сернокислая медь (медный купорос) – 340 в. ч.
• Серная кислота – 2 в. ч.
• Вода – 1000 в, ч.

Температура электролита 25-28° С. Плотность тока 5-8 А/дм2.

Золочение и серебрение

Покрытие металла слоем серебра или золота – это не только гальванопластический метод обработки, при котором с поверхности обрабатываемого изделия получают точную копию, но и технология, позволяющая создать на детали защитный и токопроводящий слой. Чтобы нанести на деталь из черного металла серебро, ее необходимо предварительно покрыть никелем.

Электролит для выполнения серебрения включает в свой состав железноцианистый калий, карбонат натрия и дистиллированную воду. Рабочая температура такого раствора не должна превышать 20°. В качестве анодов при выполнении серебрения методом гальваники используются пластины из графита.

Для серебрения детали опускаются в электролит, содержащий соль металла, например, нитрат серебра

Возможна также гальванопластика дома, в процессе выполнения которой поверхность изделия формируется при помощи слоя золота. Кроме того, при помощи такой технологии может быть выполнено и простое золочение детали. При этом для гальваники применяется водный раствор золота с синеродистым калием. Работать с таким электролитическим раствором можно только в помещениях с хорошей вентиляционной системой.

Многие домашние мастера задаются вопросом о том, как сделать процесс золочения более безопасным для человеческого здоровья. Для решения этой задачи ядовитую кислоту можно заменить на железистосинеродистый калий, который также называют кровавой солью. Перед выполнением золочения в домашних условиях изделие тщательно очищают и покрывают медью, если оно изготовлено из стали, свинца, олова или цинка. Для улучшения адгезии слоя золота с обрабатываемой поверхностью изделие перед обработкой окунают в раствор азотнокислой ртути.

Серебрение с нагреванием обрабатываемого изделия

Приготовление дома:

• 100 г хлористого аргентума смешать с водой;
• добавить 600 г поваренной соли и винного камня;
• довести до густой однородной массы.

Хранить получившуюся пасту нужно в посуде из темного стекла.

Принцип использования:

• развести смесь (3 ст. л.) с кипятком (5 л) в медной таре;
• положить предмет в решетке на 15-20 минут.

Такой способ гальваники серебром не придаст яркости. Чтобы получить блеск, стоит воспользоваться другим рецептом:

• 100 г уксусной кислоты;
• 300 г серная соль;
• 4,5 л воды.

Приготовление:

• вскипятить воду до 75…80 °C;
• смешать компоненты и добавить в жидкость;
• положить предмет;
• варить 15 минут.

Погружной способ серебрения

Оборудование, которое потребуется:

• графитовый стержень;
• блок питания;
• электролит для гальваники серебром.

Состав жидкости:

• 1 л дистиллированной воды;
• 15 г желтой кровяной соли;
• 25 г кальцинированной соды;
• 15 г хлорида серебра.

Приготовление:

• вскипятить воду;
• смешать компоненты;
• варить 2 часа.

Можно ли серебро покрыть золотом

Покрытие золотом – это гальванопластика. Для золочения серебряных изделий необходимо определенное оборудование. К тому же трудоемкий процесс – дорогостоящей услугой, вряд ли доступная в домашних условиях: при покрытии материала аурумом используется высокопробный металл (750-999 пробы). Лучше всего обратиться в ювелирную мастерскую, чтобы предмет обработал профессионал.

volver-xc90 › Блог › Применяем уроки химии и физики в быту. Меднение болтов для выпуска.

В этом году запланировал много работы с Бурундуком.

Основной объем делищ нужно сделать за весну. Одна из таких работ, заменить заднюю банку глушителя.

Купил б/у заднюю банку, с авто 2009 года. Надо будет ввариваться…но старый в любом случае надо отсоединять…на авто варить не буду. К чему я это…надо болты-гайки.

Пошел на рынок, а болтов то нет омедненных. Что же за страна такая.

Чуток расстроился и решил гальванизировать болты, гайки и шайбы сам. Задача это не особо сложная…обычная кухонная магия.

Нужна кислота, медный купорос, медь…ну и источник постоянно тока. Чистую кислоту даже и не стал пытаться искать. Купил обычный, дешевый аккумуляторный электролит.

Медный купорос купил в магазине для садоводов.

Ехать куда-то покупать медные пластинки не стал, взял толстый медный провод.

Ничто не предвещало беды ))

Когда попытался в магазине найти обычные, “черные” болты, гайки, шайбы…столкнулся с тем, что сейчас все продается в цинке. Ай яй яй. Полазил по своим закромам, тоже ничего не нашел. В общем, задача по гальванике теперь получила дополнение в виде предварительного удаления цинка с гаек, болтов и шайб.

Цинк можно удалить разными путями…механически-в данном случае не очень удобно, выжечь-в целом легко…кинуть в мангал например или на горелке прокалить…но это отпустит металл…не хотелось. Решил убрать цинк химически. Если детальку покрытую цинком кинуть в емкость с кислотой, то кислота скушает цинк…причем достаточно быстро. Чтобы ускорить процесс и сделать удаление цинка более равномерным, добавил еще электричество. В качестве анода выступает деталька, с которой надо снять цинк, подвешенная на медном проводе. В качестве катода-металлическая пластина. Ну и в качестве среды-электролит.

Ну главное тут помнить: Работы с кислотой требуют повышенной аккуратности. Используем перчатки, защищаем глаза. Работаем в хорошо проветриваемом помещении (процедура токсична и взрывоопасна). При смешивании кислоты с водой…всегда добавляем кислоту в воду, а не наоборот!

В общем дав 2-3А тока, в течении 5-8 минут получаем очищенную от цинка детальку.

Готовим раствор. 100гр-электролит. 20гр-дистиллированная вода. 20гр-медный купорос.

Очищенные от цинка детальки, доводим металлической щеткой, промываем в щелочном растворе, обезжириваем.

В банку с раствором помешаем медную проволоку и вешаем на нее +. На медной проволоке подключенной к — вешаем детальку.

Для начала оставляем так не подавая ток на 5 минут.

Детальки покроются микронным слоем меди из раствора. И уже после даем ток…я давал 20-30мА…на 10 минут.

Теперь думаю, что еще омеднить…или разцинкить )

p.s. Давно перестал отвечать на комментарии, так как 99 из 100 просто не заслуживают прочтения, не говоря уже ответа на них. -А можно купить… -А можно у токаря заказать… -А можно…уй в стакане мыть.

Пост написан весной 14 года! и в общем-то как-то тихо, спокойно валялся, как один из многочисленных записей в блоге, а этим летом у аквариумных рыбок драйва зашевелились плавники и народ токнуло, и тема всплыла. …ох если бы я за каждый из ваших дебильных комментов получал хотя бы по $0.10, я бы уже миллионером стал… И КСТАТИ, СИДЕТЬ И ПАЛЬЦЕМ В КЛАВУ ТЫКАТЬ КУДА ПРОЩЕ, ЧЕМ ПОЙТИ И СДЕЛАТЬ ЧТО-ТО СВОИМИ РУКАМИ…ДА?

Технология процесса меднения

В общем виде процесс гальванического меднения состоит из следующих этапов, которые в зависимости от технических условий могут быть дополнены другими видами обработки:

• механическая очистка (с помощью металлической щетки, шкурки и электроинструмента);
• промывка проточной водой;
• обезжиривание (химическое или электролитическое);
• промывка и сушка;
• проверка качества поверхностей;
• погружение изделия в электролит;
• подача тока и контроль процесса;
• промывка и сушка готового изделия.

Основой для подавляющего большинства электролитов является раствор медного купороса (сернокислой меди), в который в зависимости от условий обработки добавляют различные химические реагенты.

Технология гальванического меднения основана на использовании расходуемых анодов, которые служат источником анионов меди, осаждаемых в виде тонкого слоя на поверхности катода-изделия. В роли катодов выступают пластины меди любой чистоты.
