Магнитный угольник для сварки. нужно только выбрать градус!

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

Легкая и быстрая черновая сборка конструкции.

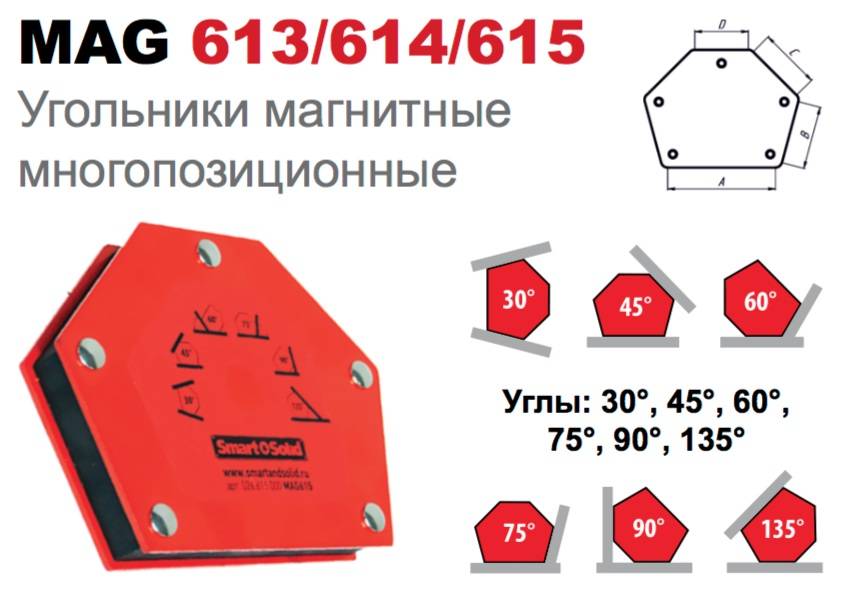

Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
Экономия времени на подготовительные операции в несколько раз.
Крепления малогабаритны и не мешают сварке.
Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Магнитные приспособления для сварки

Магнитные фиксаторы компании StrongHandTools разработаны специально в помощь сварщику, поэтому не боятся высокой температуры, налипания сварочных брызг, падений и других обстоятельств, сопровождающих сварочное производство , а какже являются высокоточным инструментом.

Постоянные магнитные угольники

— маломощные приспособления для работы с небольшими деталями.

Магнитный фиксатор Multi -A MS346A и Multi -B MS346C — четырехгранные угольники с углами 90º, 60º, 30º;

Магнитный угольник XYZ mini MST348 — трехкоординатный постоянный магнит;

Магнитный фиксатор Corner MST327 — угольник с внутренним углом 90º (270º).

Магнитные фиксаторы серии ADJUST

произведены на основе феритных жаропрочных магнитов. Эти магнитные приспособления не нуждаются в элементах питания и не требуют подключения к сети. При этом, например, магнитный угольник ADJUST-2 MS2-90 способен выдерживать нагрузку на разрыв до120 кг! Такие свойства позволяют использоват ь эти сварочные магнитные приспособления не только в качестве удобного » придерживающего » инструмента, но и как жесткий фиксатор.

В отключенном состоянии магниты сварочные Strong Hand Tools полнос ть теряют свои магнитные свойства, что позволяет произвести точное позиционирование, легкий демонтаж и простую чистку.

Отключаемые магниты серии ADJUST-1

имеют один выключатель и мощность до 75 кг. Корпус выполнен из хромированного стального листа. П-образные рабочие грани позволяют работать с заготовками различного профиля (например трубы среднего диаметра) И компенсировать дефекты свариваемых деталей.

Удобно расположенный выключатель позволяет комфортно работать одной рукой.

Дополнительная опция — набор магнитных цилиндров MXE13 — позволяет превращать магнитные угольники в трехкоординатные. Подходит для всех магнитов серии ADJUST-1.

Магнитные угольники серии ADJUST-2

снабжены двумя выключателями, по одному на каждую рабочую грань. Эти магниты сварочные самые мощные из представленных. Корпус литой, с высококачественным покрытием. Рабочие грани выполнены в виде губок высокой точности. V-образный паз позволяе т работать практически с любым профилем.

Регулируемый магнитный угольник ADJUST-2S

также имеет две рабо чие грани и по отлючалю на каждой. V-образные губки.

Главной отличительной особенностью магнитного угольника MAV-120 является возможность менять угол между рабочими плоскостями. Две половинки угольника вра щаются на оси. Регулировка происходит плавно, бесступенчато. Фиксируется угол удобной ручкой-винтом. После фиксации сама рукоять может быть повернута в любую сторону по своей оси, чтобы не мешать при монтаже. Также имеется шкала градусов и уровень на одной из граней. Угол можно регулировать в диапазоне от 20º до 275º

Магнитные земли

Незаменимое приспособление для сварщиков, ценящих свое время — магнит «земля» или его еще называют сварочной магнитной массой. С этим нехитрым фиксатором перестановка обратного кабеля занимает доли секунды. При этом обеспечивается необходимая площадь контакта.

Магнитные уровни

Уровень пузырьковый — универсальный классический инструмент. Магнитный уровень — удобный инструмнт при работе с метллом. Наши уровни умеют ряд полезных усовершенствоаний, для экономии Ваших сил и времени:

угольник;
выключатель магниты;
V-образный паз;
лента с липучкой для неметаллических позиций;

Магнитные приспособления — держатели

Различные магнитные приспособления — держатели для нетяжелых деталей облегчат вашу работу. Настройте работу под себя!

Компания АЛЬТАИР предлагает сварочные магниты купить для клиентов из Санкт-Петербурга, Ленинградской области, Москвы, Московской области, Барнаула, Воронежа, Екатеринбурга, Иваново, Ижевска, Иркутска, Казани, Калининграда, Кемерово, Кирова, Краснодара, Красноярска, Курска, Липецка, Магнитогорска, Махачкалы, Набережных Челнов, Нижнего Новгорода, Нижнего Тагила, Новокузнецка, Новосибирска, Омска, Оренбурга, Пензы, Перми, Ростова-на-Дону, Рязани, Самары, Саратова, Сочи, Ставрополя, Твери, Тольятти, Томска, Тулы, Тюмени, Улан-Удэ, Ульяновска, Уфы, Хабаровска, Чебоксар, Челябинска, Ярославля и всей России.

Что такое магнитный угольник и для чего он нужен?

С его помощью можно соединить свариваемые листы металла и удерживать их в таком положении до окончания сварки. Угольник позволяет выставить детали под нужным углом. Если между деталями должен присутствовать зазор определенной ширины, угольник справится и с этой задачей. Данный вспомогательный элемент состоит из двух половинок немагнитного корпуса, между которыми проложен мощный магнит. Как источник магнитного поля может использоваться мощный постоянный магнит или отключаемый электромагнит.

В отличие от струбцин и других приспособлений, в которых фиксация производится с помощью зажимов на резьбе, магнитный угольник удерживает детали в заданном положении при помощи магнитного поля. Такое решение делает угольник более долговечным приспособлением, так как в его конструкции нет подвижных деталей, а также склонных к поломкам резьбовых соединений. Поэтому угольник может прослужить дольше приспособления с резьбовыми зажимами при равных условиях эксплуатации. Кроме того, установка угольников экономит сварщику время, ведь теперь не нужно долго закручивать зажимы.

Магнитный угольник – это, по сути, «третья рука» сварщика. Он позволяет обойтись без помощи напарника, который будет держать соединяемые конструкции.

Какие признаки должны быть у качественного угольника?

На сегодняшний день в продаже представлено множество моделей сварочных угольников. Выбрать между ними довольно сложно. Однако, если следовать нескольким простым советам, можно найти качественный угольник за небольшие деньги.

Вот несколько правил, которым нужно следовать при выборе угольника:

Никогда не экономьте на мощности магнита. Маломощный угольник может оказаться дешевле, но при работе он доставит одни неудобства, если будет отпадать от соединяемых деталей в самый неподходящий момент. Большинство специалистов сходится во мнении, что угольник должен удерживать на отрыв не менее 20 кг.
Если деньги позволяют, стоит купить отключаемый угольник. Его гораздо легче снять после окончания работы, что позволяет экономить силы и время сварщика. Чтобы отсоединить угольник, достаточно просто щелкнуть выключателем. Особенно удобно пользоваться угольниками, у которых выключатели расположены с обеих сторон. После отключения магнита угольник можно легко очистить от налипшей металлической пыли.
Лучше, если изделие будет рассчитано на выставление не одного угла, а нескольких. Большинство современных угольников позволяют устанавливать пять-шесть различных углов.
Перед покупкой стоит проверить, насколько прочно выбранный угольник способен удерживать соединенные детали. Закрепленные угольником профили не должны смещаться со своего места даже после попытки сместить их мощным мускульным усилием.
Вопрос цены. Понятно, что качественный инструмент не может стоить слишком дешево. Приличного качества угольник, пригодный для работ в быту, может стоить в пределах 300-500 рублей. Однако лучше брать сразу несколько штук. Если же брать магнитные приспособления для профессиональных работ, стоимость может колебаться в районе 3 тысяч рублей и выше. Примером угольника хорошего качества, продаваемых по доступной цене, могут послужить магнитные фиксирующие приспособления, разрабатываемые компанией Smart Solid.

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману. Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол. Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания. Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали. Покупая магнитные приспособления для сварки с качественным магнитом убедитесь, что можете его снять самостоятельно, а лучше, чтобы он имел возможность «отлипать» самостоятельно, то есть был отключаемый.

Качество магнита – параметр, про который большинство молодых сварщиков забывают

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно – не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Видео:

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

магнит из мощного динамика;
стальной лист толщиной 2,5 мм;
термостойкий клей для металла;
заклёпки.

Для проведения работ понадобятся следующие инструменты:

болгарка;
электродрель;
сверло по металлу;
заклёпочник;
угольник;
напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
С помощью болгарки заготовка вырезается строго по намеченным полосам.
Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
Осуществляется вырезание точной копии предыдущей детали.
Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Видео:

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.
