Крючок для вязки арматуры своими руками. фото и видео

Пошаговая инструкция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда,если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки –заготовки всегда будут рядом,не надо совершать лишних движений,расходовать силы и терять время.

Заготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

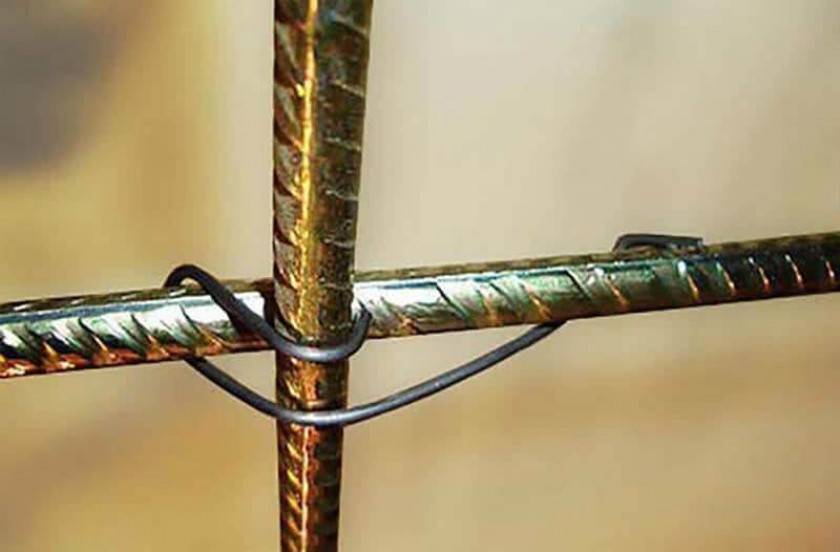

Проволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным

Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их

И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Шаг 6. Прислоните концыпроволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматурыСхема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

Особенности конструкции

По своему устройству все вязальные пистолеты делятся на две большие группы:

1. Механические
2. Электрические

Из числа механических наиболее популярным является устройство фирмы Wacker выпускаемое под маркировкой DF-16. Он отличается сравнимым с электрическими моделями быстродействием и мобильностью. Имеет расширяющие его применение насадки (для вязки горизонтальных поверхностей). DF-16 имеет только два недостатка:

• размеры (он длиннее электрического почти втрое),
• сложность заправки особыми металлическими скобками.

Все электрические модели различаются по способу вязки:

Путем многократного оборачивания проволоки вокруг арматуры

Загиб проволоки С-образно с последующим скручиванием ее концов

В обоих видах конструкции используется электродвигатель работающий от аккумулятора. Он протягивает проволоку из барабана (катушки) по направляющим выступам и формирует связку. После этого проволока отрезается специальным ножом и скручивается с предустановленной силой.

Вязка арматурных конструкций при помощи проволоки

Для вязки арматуры наиболее часто используется отожженная проволока из низкоуглеродистой стали, обладающая повышенной гибкостью. Довольно часто в торговых точках реализуется проволока с довольно низкой гибкостью, из-за чего вязка арматуры будет затруднительна. Но не стоит спешить возвращать такое изделие обратно в магазин. Достаточно будет отжечь ее на костре около получаса, и она приобретет все требующиеся качественные показатели.

Для фундамента вязку арматурного каркаса осуществляют с помощью проволоки диаметром от 1,2 мм до 1,4 мм. Данное обстоятельство связано с тем, что проволока толщиной менее 1,2 мм может оказаться довольно слабой на разрыв при механическом воздействии, а если взять проволоку толще 1,4 мм, то вязка арматуры может оказаться весьма проблематичным занятием из-за низкой гибкости.

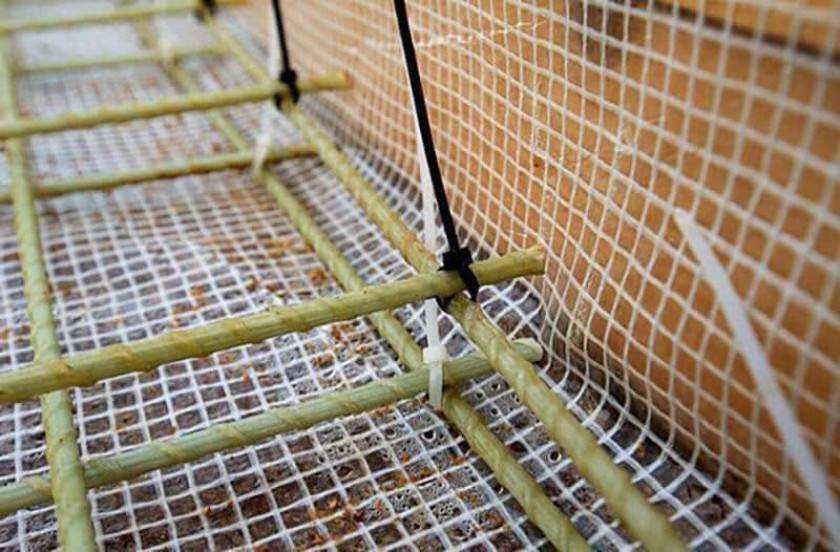

Вязка конструкций при помощи пластиковых хомутов

Такие изделия для вязки арматуры как пластиковые хомуты появились сравнительно недавно, но за короткое время успели зарекомендовать себя с лучшей стороны. Главным их достоинством является то, что процесс вязки проходит намного быстрее, чем при традиционном способе (вязка арматуры при помощи проволоки). Стоит отметить, что в настоящее время нет достоверной информации о том, как будет вести себя арматура фундамента связанная пластиковыми хомутами по истечению определенного периода времени, но пока результаты обнадеживающие.

Как вязать арматуру – традиционные методы вязки

Вязку арматуры можно выполнять, используя как ручной инструмент, так и специальные полуавтоматические приспособления, использование которых значительно ускоряет сам процесс и облегчает работу. Для ручной вязки потребуются следующие инструменты и приспособления: кусачки, покупной или самодельный вязальный крючок. При полуавтоматическом методе вязки используются специальный автоматический вязальный пистолет или электрическая дрель (шуруповерт) со специальной крючкообразной насадкой.

Вязка арматуры при помощи ручного крючка

Существует несколько методик вязки арматуры с помощью ручного крючка. Рассмотрим наиболее распространенный метод использование, которого дает весьма хорошие показатели.

Вязка данным методом осуществляется по следующей технологии:

• Для каждой точки крепления отрезается проволока длиной около 20 сантиметров.
• Проволока перегибается посередине.
• Подготовленную проволоку размещают в месте соединения арматурных прутьев.
• Крючок продевается в петлю образовавшуюся между двумя половинками отрезка проволоки.
• В петлю втягиваются противоположенные концы.
• Крючок проворачивается до получения надежного соединения. При затягивании следует следить за степенью затяжки, чтобы не произошел разрыв проволоки.

Для облегчения работы может применяться специальное реверсивное устройство облегчающее затяжку проволоки.

Вязка с помощью электрической дрели

В этом случае в патрон дрели зажимается специальный крючок, который можно изготовить самостоятельно, например из гвоздя. Сам процесс вязки осуществляется аналогично ручной вязке, только в этом случае не приходится прилагать дополнительных усилий, так как затяжка производится с помощью запуска электродрели. Использование электродрели позволяет улучшить качество выполняемых работ, и при этом себестоимость вязки арматуры увеличивается несущественно.

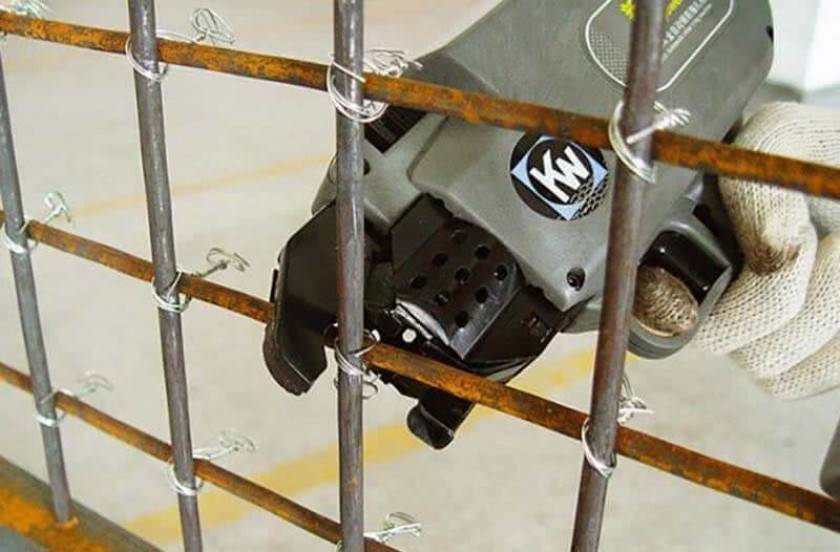

Преимущества использования автоматического пистолета

Автоматический вязальный пистолет представляет собой устройство, производящее вязку арматуры без дополнительного участия человека. Достаточно только поднести его к месту обвязки и нажать на рычаг устройства. Благодаря применению автоматического вязального пистолета улучшается качество, и увеличивается скорость проводимых работ. Такой метод имеет ряд неоспоримых преимуществ:

• Высокая степень качества вязки.
• Отпадает необходимость предварительной нарезки проволоки.
• Отсутствуют отходы проволоки, а значит, экономится материал.
• Значительно возрастает скорость вязки арматуры.
• Работы может выполнять один оператор.
• Затяжка узлов регулируется в зависимости от технологических требований.
• Устройство с аккумулятором позволяет работать в автономном режиме.
• При использовании специального удлинителя можно производить работы, стоя в полный рост.

Несмотря на все свои положительные качества, автоматический вязальный пистолет имеет, и некоторые недостатки среди которых можно выделить: высокая стоимость устройства и специальной проволоки; необходимы определенные знания для использования данного оборудования; в некоторых труднодоступных местах использование пистолета невозможно.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку. Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать ГОСТ 3282-74.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для арматуры 10 мм — это 25 см, для 12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

1. Крючок для арматуры.
2. Механический крючок.
3. Пистолет для вязки.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.

Делаем крюк для вязки арматуры своими руками

Крючок для вязки арматуры легко сделать и своими руками. Подойдут расшивка для наружных швов в кирпичной кладке, старый малярный валик или мастерок без лопатки. Необходимо иметь удобную ручку и конусообразный загнутый конец.

Можно сделать крючок также из проволоки из низкоуглеродистой стали (сварочного электрода) или гвоздя без шляпки. Один конец затачивают болгаркой и загибают. Для удобства вынимания крюка из петли желательно придать ему форму конуса. На тупой конец надевают отрезок шланга, пластиковую трубку или что-то подобное (это ручка). Держать такую ручку должно быть удобно. Она должна позволять крючку свободно вращаться. Вместо ручки можно согнуть ту же проволоку в петлю.

Если же тупой конец закрепить в шуруповерте, то можно сделать автоматический крючок. Скорость шуруповерта надо будет отрегулировать так, чтобы она не была очень высокой (это предохранит арматурные прутья от разрывов). Использование такого самодельного крючка позволит сэкономить время и силы. К тому же работа с ним специальных навыков не требует.

Сделать своими руками крючок для вязки арматуры, действительно, не так сложно. Но, как и в любом деле, знать теорию мало. Здесь нужна практика. Под силу справиться с этим любому человеку. Если же самодельный вариант крючка не годится, то промышленный можно приобрести в любом строительном магазине.

При проведении работ по вязке арматуры каждый сам подбирает подходящие инструменты. Использование крючков доказало свою выгоду и эффективность. В любом случае стоит помнить, что правильно и прочно связанная арматура способна обеспечить надежность фундамента, а, значит, и всего здания.

https://youtube.com/watch?v=8zFz1TnAhkw

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

https://youtube.com/watch?v=RGjEm3Pa2Nc

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Инструменты для вязки арматуры, технология работы с ними

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные. Порядок изготовления следующий:

• На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
• В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
• На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

• Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
• Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
• На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

Предлагаем ознакомиться Как установить круглую дверную ручку

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

Никто не выполняет работу вручную. Это практически невозможно. Для этой цели есть специальные инструменты, ускоряющие и упрощающие процесс. Каждый инструмент имеет свои особенности по использованию. Для связки арматуры существуют следующие приспособления:

1. Ручной крючок.
2. Вязальный пистолет.
3. Шуруповёрт.
4. Клещи.

Каждый из инструментов имеет свои плюсы и минусы, рассмотрим их, а также технологию их использования, и на основе этих данных и мнении эксперта (арматурщика с 10-летним стажем) подведём итоги и выберем лучший вариант для вязки арматуры.

Особенности работы в том, что она выполняется вручную. Поначалу процесс будет длительным, так как нужно набить руку. Крюк делается из стали, а ручка из дерева или пластмассы. Стоимость такого крючка составляет 1 тыс. рублей.

В продаже есть даже автоматические крючки, но отзывы о них двоякие. Некоторые отмечают малый ресурс, другие говорят, что он скручивать проволоку толщиной 2 мм и более с трудом.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Способы соединения арматуры

Существует несколько методов соединения арматурных прутьев при формировании устойчивого каркаса. Строители используют четыре основных способа крепления:

• сварка с помощью аппарата;
• вязка с применением проволоки;
• укладка арматуры внахлест;
• соединение стержней стальными муфтами.

Чаще всего при возведении зданий и сооружений применяются два первых метода: сварка и вязка проволочным материалом.

Из недостатков применения сварки можно выделить:

• потребность в профессиональных навыках, что приводит к увеличению стоимости объекта строительства;
• недостаток прочности в местах соединения сваркой;
• некоторые виды арматуры нельзя соединять с помощью сварки, например, стеклопластиковую или стержни класса А-400;
• вероятность повреждения стыков арматуры во время уплотнения бетона с помощью вибратора.

В таких случаях рационально применение вязального крючка. Преимущества формирования арматурного каркаса:

• применение крючка для вязки ускоряет проведение работ;
• при недочетах и отклонениях ошибки легко исправить;
• лопнувший проволочный материал можно не снимать, наложив дополнительный слой;
• крепление арматуры проводят непосредственно в опалубке;
• низкая себестоимость работ.

К недостаткам можно отнести нестабильность и шаткость арматурного каркаса при перемещении. При переносе конструкции в опалубку арматура может прогибаться и терять натяжение в местах крепления.

Связывание арматуры вязальным пистолетом: за и против

Первое, о чём задумывается любой начинающий застройщик, решивший собрать арматурный каркас – чем его вязать. Кто-то использует для этого самодельные или покупные крючки.

Другие предпочитают использовать плоскогубцы. Третьи полагают, что только покупка специального аккумуляторного пистолета для вязки арматуры решит проблему.

Как показывает практика наших пользователей, в большинстве случаев аккумуляторный вязальный пистолет — слишком дорогое удовольствие для обычной стройки. Помимо высокой цены (брендовые модели стоят 1000 – 2000 $), вязальный пистолет иногда может плохо затягивать проволоку. Причём, к оборудованию придётся покупать специальную проволоку на катушках (недешевую). Попытка «перехитрить» механизм и, после того как фирменная проволока закончится, намотать на катушку обыкновенную, приведёт к поломке оборудования.

Несмотря на высокую цену на автоматический вязальный пистолет, на портале есть энтузиасты, которые либо покупают его, либо берут в аренду.

Ещё один недостаток вязального пистолета, особенно применительно к нашим условиям строительства — возможность его поломки из-за «кривых» рук рабочих или банальное воровство дорогого инструмента.

Чаще всего аккумуляторным пистолетом вяжут арматуру плитных фундаментов, при монтаже горизонтально уложенной арматуры в сетку.

Интересен опыт участника портала с ником Синявинский. Пользователь взял в аренду пистолет и полностью в нём разочаровался. По словам участника, у пистолета плохо регулируется сила затягивания проволоки. Проволока путается или наматывается не туда, куда надо. В итоге Синявинский отказался от использования вязального пистолета и нанял «арматурщиков», которые довязали каркас крючками.

Вывод: при всех плюсах вязального пистолета его приобретение или аренда требуют тщательного расчёта — оправданно ли это экономически. Поэтому большинство предпочитают проверенный годами способ — вязать арматуру крючком.

О плюсах и минусах использования для связывания арматуры т.н. полуавтоматов – крючков с реверсом и аккумуляторных «шуриков» с зажатым в патроне крючком, мы расскажем во второй части статьи. А сейчас подробнее опишем процесс изготовления самодельного крючка и расскажем, как правильно вязать арматуру.

Технология создания армирующего каркаса

Армирующая конструкция рассчитывается, а затем монтируется в зависимости от массы будущего здания, от размеров траншеи (котлована). Сечение рабочей арматуры, вспомогательной проволоки тоже выбирают заранее, учитывая будущую нагрузку на фундамент. Монтаж можно делать непосредственно в опалубке, около нее, либо на длинном верстаке, но такой удобный стол найдется не у всех.

Требования к каркасу

О том, как правильно вязать арматуру, можно узнать из Строительных норм и правил (СНиП). Если владельцы приняли решение сооружать ленточный, самый популярный вид основания, то им необходимо соблюдать такие требования:

• арматурный каркас располагают так, чтобы он не создавал ни малейших проблем при заливке основания;
• установка арматуры требует преждевременного и тщательного расчета всех элементов конструкции;
• подвижные (плавающие) соединения недопустимы, независимо от того, какой способ вязки используется;
• замена элементов разрешена, если требуемая несущая способность каркаса остается прежней.

Слой, защищающий металл от коррозионных процессов, обязателен. Как правило, его обеспечивает сам бетон. По этой причине каркас должен всегда находиться в толще раствора.

Последовательность работ

Сама подготовка и установка армирующего каркаса состоит из нескольких этапов.

Сначала подготавливают вертикальные элементы. Положение хомутов обязательно проверяют при помощи отвеса. Затем монтируют нижний горизонтальный пояс. К вертикальным хомутам его крепят вязальной проволокой. Фиксируют верхний горизонтальный пояс, потом переходят к монтажу угловых элементов

Поскольку они связывают стороны основания, им уделяют максимальное внимание. Максимальную жесткость обеспечивают дополнительными вертикальными стойками

Их шаг — в 2 раза чаще, чем на остальных участках конструкции

Их шаг — в 2 раза чаще, чем на остальных участках конструкции.

Если опалубка не готова, то ее сколачивают и монтируют. Потом укладывают армирующий каркас. Между его элементами прокладывают трубы, предназначенные для коммуникаций. Следующий этап — изготовление раствора и заливка цементной смеси.

Когда каркас собирают непосредственно в траншее, то сначала в грунт вбивают вертикальные прутья. После проверки вертикальности к ним крепят поперечные перемычки, а затем нижний и верхний арматурный пояс.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

• Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
• Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
• Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.
