Как правильно выбрать отвертку?
При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант
Считается, что его изобретатель Леонардо Да Винчи
Считается, что его изобретатель Леонардо Да Винчи.
Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.
Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.
В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.
Шестигранный стержень может использоваться под ключ
Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться
Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень
В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом
Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.
Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.
Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC
Это важно. Твердость сплава придает крепость самой отвертке
Модель с трещоткой очень удобна
Модель с трещоткой очень удобна
Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.
Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.
Основные условия выбора подходящей отвертки:
- Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
- Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
- Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.
Есть наконечники звездочкой
Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.
Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ
Важно подойти к процессу выбора со всей серьезностью
От стамески к отвёрткам и битам
Даже в словаре Даля первая отвёртка упоминается как «Орудие в виде тупой стамески». И для прямых шлицев такого инструмента вполне достаточно! Однако усложнение шлицевых головок потребовало соответствующей модификации отвёрток (под квадрантный шлиц Робертсона, крестовой Филипса и т.д.).
В нашем сегодняшнем понимании отвёрткой называется инструмент с длинным жалом (кончик которого имеет определённую форму под соответствующий шлиц), прикреплённым к ручке. Незначительной модификацией можно придать отвертке универсальность (к примеру, съёмное жало с крестовым и плоским концом на обеих сторонах), добавить храповый механизм («трещотку» – чтобы обойтись без перехвата при закручивании), снабдить ручку прорезиненным нескользящим покрытием и т.п.
Однако какой бы удобной ни была отвёртка, у неё остаётся один существенный недостаток – фиксированный размер жала. Даже домашнему мастеру нужно минимум три-пять отвёрток разного размера – и это под шлиц одной-единственной формы! Умножим это количество на возможное число разных шлицев (прямой, крестообразный, шестигранник, звёздочка…) и получим свыше двух десятков отвёрток!..
Чтобы не превращать инструментальный ящик любого мастера в склад «тупых стамесок» было найдено простое решение – разделить ручку отвёртки и её жало-наконечник. Действительно, зачем иметь множество очень удобных (прорезиненных, с трещоткой), но однотипных ручек? Пусть будет одна – плюс съёмные жала-наконечники разной формы. Так появились сменные отверточные вставки или БИТЫ.
Профиль отвертки Ph
Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.
патент Г.Филлипса на профиль Ph
В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.
Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.
На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?
Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.
Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.
Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.
В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.
С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.
Специальные устройства
Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций. Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:

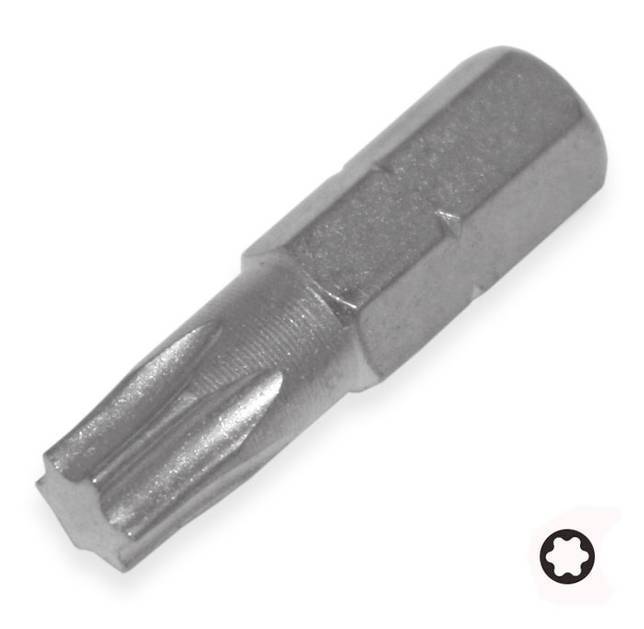

- Вариантом крестообразной отвёртки является инструмент со шлицем Torx. Он обеспечивает ещё большую силу фиксации крепёжного изделия. Часто применяется в сложных электронных приборах для исключения вскрытия корпуса не квалифицированным персоналом.
- По большей части в производстве авиационной техники используются отвёртки разновидности Torq — Set. Характеризуются максимальным крутящим моментом.
- Там же применяют устройство в виде трилистника Tri — Wing.
- Для устройств с антивандальной защитой используется отвёртка — спаннер с двумя штырьками.
- В электротехнике находит применение отвёртка-пробник для определения фазировки. С их помощью можно найти плюсовый и минусовый контакты в устройствах с питанием от источника постоянного тока.
- Отвёртка с гибким стержнем незаменима для использования в труднодоступных местах.
Дальнейшая эволюция крестового шлица Phillips
Изобретенный почти 80 лет назад крестовой шлиц Phillips практически без изменений массово применяется и по сей день. Однако инженерная мысль не стоит на месте. И появилось сразу несколько новых вариантов крестового шлица, являющихся результатом эволюции шлица Phillis.
ACR PH II — Anti Cam-out Recess Phillips II
Растущая производительность сборочных линий обозначила потребность в шлице, исключающем выскакивание жала из профиля крепежа. Так появился шлиц Phillips II с технологией ACR.
ACR — это Anti Cam-out Recess или технология противо-выскальзывание . Для этого на лепестках жала отвёрток и бит появились насечки, препятствующие выскакиванию.
/фото phillips-screw.com/
PSD — Phillips Square Drive
PSD — это усиленный вариант шлица Phillips II с той же технологией ACR. Его основное отличие — квадрат, лежащий в основе сечения жала.
/фото phillips-screw.com/
Такой шлиц упрощает работу с крепежом — жало плотно фиксируется в профиле болта или шурупа. Плюс к этому существенно увеличился крутящий момент «перевариваемый» крепежом.
Наглядно увидеть как работает крестовый шлиц PSD и технология ACR можно на этом видео:

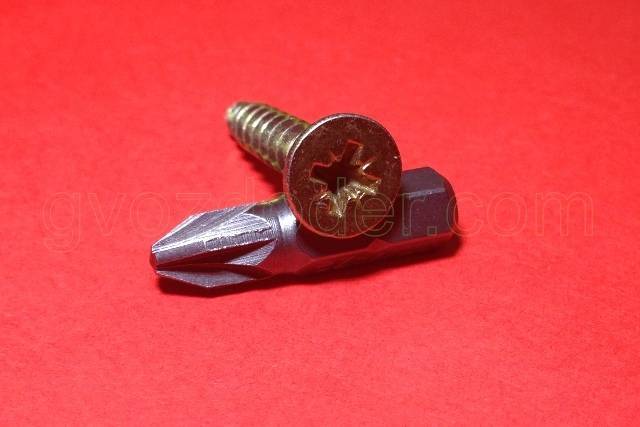

PZ — Pozidriv
Pozidriv — это по сути «прокаченный» вариант шлица Phillips. В шлице PZ улучшено центрирования жала инструмента, благодаря дополнительным лучам. Лепестки на инструменте Pozidriv имеют постоянную толщину, что позволило увеличить усилие затяжки крепежа и повысило ресурс отвёрток и бит.
Кстати, большинство универсальных шурупов, продаваемых в магазинах DIY имеют именно профиль Pozidriv.
Маркировка и размеры шлицевой отвёртки
Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.
Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:
- SL — так обозначается стандартная шлицевая плоская отвёртка;
- PH — модели с крестовым наконечником;
- PZ — крестовые отвёртки с насечёнными тонкими лучами.
Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.
Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.
Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.
Таблица: размеры шлицевых отвёрток
| Обозначение отвёрток | Номинальный диаметр, мм | Площадь рабочей поверхности, мм | Длина стержня мм | Длина рукояти, мм | Диаметр рукояти, мм | Диаметр стержня, мм |
| 0963 | 1.4–2.0 | 0.25 × 0.8 | 85 | 45 | 12 | 0.8 |
| 0964 | 2.5–3.0 | 0.4 × 1.6 | 1.6 | |||
| 0965 | 3.5 | 0.5 × 2.3 | 105 | 55 | 15 | 2.3 |
| 0966 | 4.0 | 0.6 × 2.8 | 155 | 80 | 18 | 2.8 |
| 0967 | 5.0 | 0.8 × 3.5 | 180 | 3.5 | ||
| 0968 | 6.0 | 1.0 × 4.5 | 215 | 90 | 22 | 4.5 |
| 0969 | 8.0 | 1.2 × 6.0 | 250 | 100 | 25 | 6.0 |
| 0971 | 10.0 | 1.6 × 8.0 | 8.0 | |||
| 0972 | 12.0–14.0 | 2.0 × 9.0 | 300 | 100 | 25 | 9.0 |
| 0973 | 16.0 | 2.5 × 11.0 | 11.0 | |||
| 0974 | 18.0–20.0 | 3.0 × 11.0 | 350 | 100 | 25 | 13.0 |
Дальнейшая эволюция крестового шлица Phillips
Изобретенный почти 80 лет назад крестовой шлиц Phillips практически без изменений массово применяется и по сей день. Однако инженерная мысль не стоит на месте. И появилось сразу несколько новых вариантов крестового шлица, являющихся результатом эволюции шлица Phillis.
ACR PH II — Anti Cam-out Recess Phillips II
Растущая производительность сборочных линий обозначила потребность в шлице, исключающем выскакивание жала из профиля крепежа. Так появился шлиц Phillips II с технологией ACR.
ACR — это Anti Cam-out Recess или технология противо-выскальзывание . Для этого на лепестках жала отвёрток и бит появились насечки, препятствующие выскакиванию.
/фото phillips-screw.com/
PSD — Phillips Square Drive
PSD — это усиленный вариант шлица Phillips II с той же технологией ACR. Его основное отличие — квадрат, лежащий в основе сечения жала.
/фото phillips-screw.com/
Такой шлиц упрощает работу с крепежом — жало плотно фиксируется в профиле болта или шурупа. Плюс к этому существенно увеличился крутящий момент «перевариваемый» крепежом.
Наглядно увидеть как работает крестовый шлиц PSD и технология ACR можно на этом видео:
PZ — Pozidriv
Pozidriv — это по сути «прокаченный» вариант шлица Phillips. В шлице PZ улучшено центрирования жала инструмента, благодаря дополнительным лучам. Лепестки на инструменте Pozidriv имеют постоянную толщину, что позволило увеличить усилие затяжки крепежа и повысило ресурс отвёрток и бит.
Кстати, большинство универсальных шурупов, продаваемых в магазинах DIY имеют именно профиль Pozidriv.
Крестообразные биты (Phillips)
Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто выскальзывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.
Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов.
Естественно, Генри Филлипс в состязании победил
После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники
Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.
Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:
| Номер биты | 1 | 2 | 3 | 4 | |
| Диаметр резьбы, мм | менее 2,0 | 2,1 — 3,0 | 3,1 — 5,0 | 5,1 — 7,0 | более 7,1 |
Классическая крестообразная бита PH
Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.
Крестообразная бита со шлицем PH и TIN покрытием
Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.
Удлиненная крестообразная бита PH
Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.
На рисунке представлены наиболее распространенные формы лезвий отверток.
табл. 1 (конфигурация форм лезвия)
| значение формы | форма лезвия отвертки | маркировка | простое название | примечание |
| А | Отвертка с прямым шлицем | SL | минус | Обозначение SL5.5 обозначает ширину лезвия; SL 0.5х4(0,5- толщина лезвия (шлица), а 4 — ширина |
| B | Крестовая отвертка | PH | плюс | Площадь соприкосновения с деталью больше, чем у типа SL |
| C | Крестовая с дополнительными направляющими | PZ | позидрайв | Большой крутящий момент |
| D | Альтернатива крестовой | Torx | звездочка | Применяется в основном в электронном приборостроении и автопромышленности |
| E | Последующее развитие Torx | Torx со штырьком | звездочка со штырьком | |
| F | Имбусовые ключи | Hex | шестигранник | Для закручивания винтов с шистигранными углублениями. Номер присваивают по расстоянию в миллиметрах между противолежащими углами шестиугольника. |
| G | Отвертка типа Нех | Hex типовая | Квадрат | Редко употребляемая разновидность |
| H | Не стандартный шлиц. | Tri-Wing | Трилистник | Для изделий с нестандарным щлицем |
| I | Крестовая асимметричная | Torq | Двузубая вилка | Мощная затяжка. Применяется в высокотехнологичных отраслях промышленности. |
| K | Двухштырьковая отвертка | SP | Спаннер | Применяется в бытовой технике, лифтовых механизмах. |
Рабочая зона
Рабочая зона по сути состоит из двух частей. Передняя часть отвёртки — традиционный стержень с крестовым наконечником 2 мм (Philips PH2).
Задняя часть отвёртки (затыльник) — по сути металлический боёк с гранями под рожковый или разводной ключ.
Грани бойка сделаны под ключ на 17. С помощью ключа (рожкового или разводного) можно приложить к отвёртке мощное усилие. К примеру, для того, чтобы выкрутить прикипевший болт или старый закрашенный шуруп.
Внутреннее устройство и крепление бойка к стержню отвёртки.
Еще одна полезная особенность рабочей зоны — намагниченность наконечника. Очень удобное свойство — работать с металлическими шурупами и болтами становится в разы легче, они не падают и не соскакивают с наконечника перед заворачиванием.
Фриасон
Некоторое время применялся еще один тип крестообразных шлицов, который получил название Фриасон. Ключевыми особенностями крестового шлица подобного типа можно являются:
- Этот тип инструмента практически не применяется в последнее время.
- Во многом поверхность напоминает рабочую часть Phillips.
- Важным параметром можно назвать острое окончание и большой угол формы, который обеспечен углом 75 градусов.
- Ключевым моментом можно назвать то, что одна отвертка или насадка выступает в качестве универсального инструмента. Именно поэтому изделия на классы.
- Чаще всего деталь применяется в импортном морском оборудовании.
- Нет скругляющих крестообразных щелей, за счет чего можно приложить большее усилие.
Сегодня не делается этот тип инструмента по достаточно большому количеству причин. Примером можно назвать то, что существенно усложняется процедура центрирования инструмента. За счет закругления есть возможность быстро установить инструмент в созданное отверстие.
В заключение отметим, что крестообразные шлицы получили весьма широкое распространение. Они сегодня являются частью различных механизмов машиностроительной, производственной, бытовой и многих других областей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие
стандарты:
ГОСТ
Р 52785-2007 (ИСО 8764-1–2004) Отвертки
слесарно-монтажные для винтов
и шурупов с крестообразным
шлицем. Рабочая часть. Размеры
ГОСТ
9.014-78 Единая система защиты
от коррозии и старения.
Временная противокоррозионная защита изделий.
Общие требования
ГОСТ
9.032-74 Единая система защиты
от коррозии и старения.
Покрытия лакокрасочные. Группы, технические
требования и обозначения
ГОСТ
9.301-86 Единая система защиты
от коррозии и старения.
Покрытия металлические и неметаллические
неорганические. Общие требования
ГОСТ
9.302-88 (ИСО 1463-82, ИСО
2064-80, ИСО 2106-82, ИСО
2128-76, ИСО 2177-85, ИСО
2178-82, ИСО 2360-82, ИСО
2361-82, ИСО 2819-80, ИСО
3497-76, ИСО 3543-81, ИСО
3613-80, ИСО 3882-86, ИСО
3892-80, ИСО 4516-80, ИСО
4518-80, ИСО 4522-1-85, ИСО
4522-2-85, ИСО 4524-1-85, ИСО
4524-3-85, ИСО 4524-5-85, ИСО
8401-86) Единая система защиты от
коррозии и старения. Покрытия
металлические и неметаллические неорганические.
Методы контроля
ГОСТ
9.303-84 Единая система защиты
от коррозии и старения.
Покрытия металлические и неметаллические
неорганические. Общие требования к
выбору
ГОСТ
9.306-85 Единая система защиты
от коррозии и старения.
Покрытия металлические и неметаллические
неорганические. Обозначения
ГОСТ
1435-99 Прутки, полосы и мотки
из инструментальной нелегированной стали.
Общие технические условия
ГОСТ 2789-73
Шероховатость поверхности. Параметры и
характеристики
ГОСТ 9013-59
(ИСО 6508–86) Металлы. Метод измерения
твердости по Роквеллу
ГОСТ
9359-80 Массы прессовочные карбамидо-
и меламиноформальдегидные. Технические
условия
ГОСТ
9378-93 (ИСО 2632-1-85, ИСО
2632-2-85) Образцы шероховатости поверхности
(сравнения). Общие технические
условия
ГОСТ
10753-86 Шлицы крестообразные для
винтов и шурупов. Размеры
и методы контроля
ГОСТ
14959-79 Прокат из рессорно-пружинной
углеродистой и легированной стали.
Технические условия
ГОСТ
18088-83 Инструмент металлорежущий, алмазный,
дереворежущий, слесарно-монтажный и
вспомогательный. Упаковка, маркировка,
транспортирование и хранение
ГОСТ
19300-86 Средства измерений шероховатости
поверхности профильным методом. Профилографы-профилометры
контактные. Типы и основные
параметры
ГОСТ 20282-86
Полистирол общего назначения. Технические
условия
ГОСТ 26810-86
Инструмент слесарно-монтажный. Правила
приемки
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального
агентства по техническому
регулированию и метрологии в сети Интернет или по ежегодно издаваемому
информационному указателю
«Национальные стандарты», который опубликован по состоянию на 1 января
текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен
без замены, то положение,
в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
МЕТОДЫ КОНТРОЛЯ
2.1. Размеры шлицев контролируют комплексным калибром путем измерения глубины вхождения калибра в шлиц.
Глубину вхождения калибра в шлиц указывают в стандартах на крепежные изделия конкретного типа.
Глубину вхождения калибра в шлиц измеряют при помощи глубиномера (черт. 3). Конец калибра идентичен концу соответствующей отвертки. Втулка служит для направления калибра и для фиксации соответствующей контрольной плоскости. Контрольная плоскость проходит через точки пересечения выступов шлица с верхней поверхностью головки. Опорную плоскость фиксируют при помощи опорных выступов втулки.
Нулевая позиция Контрольная позиция
1– калибр; 2 – контрольная плоскость; 3 – глубина вхождения калибра в шлиц
Черт. 3
Глубину вхождения калибра в шлиц измеряют от контрольной плоскости при помощи измерительного прибора с круговой шкалой. Нулевая позиция глубиномера может быть установлена на плоской поверхности.
2.2. Размеры конца калибра для контроля крестообразного шлица типа Н должны соответствовать указанным на черт. 4 и в табл. 3.
l – минимальная длина правильной формы
Черт. 4
Таблица 3
мм
Номер калибра | b-0,025 | g+0,025 | d+0,13 | е-0,025 | f-0,06 | l1, не менее | a+15´ | b-15´ |
0,64 | 0,813 | 0,25 | 0,315 | 0,31 | 3,17 | – | 7° | |
1 | 1,001 | 1,27 | 0,38 | 0,513 | 0,51 | 3,17 | 138° | 7° |
2 | 1,539 | 2,286 | 0,33 | 1,102 | 0,34 | 4,78 | 140° | 5°45´ |
3 | 2,497 | 3,81 | 0,38 | 2,098 | 0,79 | 7,14 | 146° | 5°45´ |
4 | 3,574 | 5,08 | 0,38 | 2,738 | 1,12 | 8,74 | 153° | 7° |
Примечание. Для калибра с номером 0 вместо угла a должно быть скругление радиусом r = (0,25 ± 0,025) мм.
2.3. Размеры конца калибра для контроля крестообразного шлица типа Z должны соответствовать указанным на черт. 5 и в табл. 4.
l – минимальная длина правильной формы
Черт. 5
Таблица 4
Номер калибра | b | f | g | l1, не менее | р | r | a-6´ | b+6´ | g+6´ | δ+7´ | |||||
не более | не менее | не более | не менее | не более | не менее | не более | не менее | не более | не менее | ||||||
0,711 | 0,673 | 0,445 | 0,420 | 0,915 | 0,890 | 3,17 | 0,077 | 0,064 | 0,1 | 0,08 | 7° | 7°45 | 4°23´ | 46° | |
1 | 1,112 | 1,074 | 0,698 | 0,673 | 1,397 | 1,372 | 3,17 | 0,166 | 0,153 | 0,13 | 0,1 | 7° | 7°45 | 4°23´ | 46° |
2 | 1,702 | 1,664 | 0,990 | 0,965 | 2,438 | 2,413 | 4,78 | 0,331 | 0,318 | 0,2 | 0,15 | 5°45´ | 6°20´ | 3° | 46° |
3 | 2,591 | 2,553 | 1,372 | 1,346 | 3,962 | 3,937 | 7,14 | 0,585 | 0,572 | 0,31 | 0,2 | 5°45 | 6°20´ | 3° | 56°15´ |
4 | 3,861 | 3,823 | 2,083 | 2,057 | 5,182 | 5,157 | 8,74 | 0,788 | 0,772 | 0,51 | 0,36 | 7° | 7°45´ | 4°23´ | 56°15´ |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным Научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 декабря 1986 г. № 4115
3. Стандарт полностью соответствует СТ СЭВ 1017-86
4. Стандарт полностью соответствует международному стандарту ИСО 4757-83
5. Взамен ГОСТ 10753-80.
6. Переиздание
1. Размеры.. 1 2. Методы контроля. 3 |
Виды отверток — шлицевая, треугольная, крестовая, плоская, фигурная
Краску и ржавчину перед работой необходимо удалить специальными жидкостями. Кончик жала не затачивают остро. Угол между плоским торцом и боковыми гранями формируют как лезвие конька, максимально приблизив к девяноста градусам. Огромное количество отвёрток, которое встречается на прилавках магазинов, может поставить покупателя в тупик при выборе устройства. Выбрать полезный предмет для ремонта можно только подержав его в руках и придирчиво осмотрев. И как в любой сфере, приобретать лучше продукцию известных производителей, которые грешат бракованной продукцией меньше, чем те, кто делает первые шаги на рынке.
Содержание 1 Составляющие части 1.
Компания Wera хорошо известна во всем мире, как один из ведущих производителей качественных отверток. При этом она является лидером не только по качеству, но и по дизайну.
Что это такое?
Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами. Для правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix.
Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности.
Какие бывают виды отверток?
Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.
Отвертки должны быть надежными и прочными
Чтобы инструмент служил долго, внимание нужно обращать на следующие факторы:. Кроме откручивания-закручивания крепежа, отвертка используется также , если нужно, например, поддеть съемные пластиковые панели, соскоблить краску или грязь с какой-либо поверхности, отделить прикипевшие прокладки. Еще инструмент нередко выполняет функцию стамески или зубила
В любом случае он изнашивается
Еще инструмент нередко выполняет функцию стамески или зубила. В любом случае он изнашивается.
Фриасон
Frearson — достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одно из преимуществ перед Phillips заключается в том, что одна отвёртка или бита подходит для всех размеров винтов. Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.
Это интересно: Механический угломер инструментальный с нониусом: разбираем по пунктам
Подбор отвёртки: разбираемся в шлицах, крестах и торксах
Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются.
Маркировка
Пистолетные рукоятки усиливают нажим, но они не очень компактны. Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе. Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала. Основное преимущество этого приспособления — возможность использования под множество задач.
Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств. При отворачивании не нужно сильно давить на инструмент.
Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.
Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза. Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.
Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.
Несмотря на эти недостатки, подавляющая часть конструкций использует именно такой крепёж. Существует вариация подобной системы крепежа с двойным крестом, или восьмиконечной звёздочкой.
Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:. Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета. Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций.
Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:.
Имеется также инструмент с рукоятками из специального материала для применения в агрессивной среде и наборы, состоящие из вала — трещотки с набором сменных головок со шлицами различных видов. Существует плоская отвертка, размеры которой обозначаются буквами SL и цифрами, означающими ширину наконечника. Она колеблется от 2 до 18 миллиметров. Инструмент с наконечником Pozidriv маркируется Pz с указанием номера размера. Отвёртки, имеющие обозначение Px, снабжены спиленным крестообразным жалом для применения в радиотехнике.
Щлицевые отвертки — незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье. Рабочий наконечник инструмента представляет собой клинообразную пластину.
Для использования дома или не частого применения подойдёт недорогой, но приемлемого качества инструмент компаний Stayer, Fit, Matrix, стоимостью около ста рублей. Если планируется профессиональная деятельность, рекомендуется приобрести инструмент подороже. Его представляют, к примеру, фирмы Kraftool, Арсенал стоимостью сто пятьдесят — двести рублей. Самые долговечные отвёртки выпускает производитель Gedoro.
Стоимость его моделей может превышать тысячу рублей. Основное правило — применять инструмент размера, соответствующего шлицам крепёжных изделий. Кончик отвёртки должен плотно сидеть в головке. Это не позволит устройству провернуться в пазу и сорвать шлиц.
Также соответствие размеров благоприятно скажется на сроке службы самого приспособления.
Профиль Pz — главные отличия
В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).
Его отличительной особенностью является:
1Дополнительная грань расположенная в четвертях шлица.
Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.
При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.
2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.
У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.
Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.
3У бит и отверток Ph немного другой угол заточки — 50 градусов.
Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.
Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.
