Ковкий чугун

Сферы применения чугуна

Благодаря ценным свойствам, дешевизне и хорошим литейным характеристикам чугун применяют для изготовления различных деталей и предметов. Из чугуна можно получить изделия интересной и особенной формы, так как этот материал обладает отличной твердостью и прочностью. Сделанные чугунные предметы смогут выдержать достаточно серьезные нагрузки. Именно по этой причине из чугуна делают корпуса машин и основания станков.

• Чугун всегда применялся для изготовления деталей и предметов тяжелой промышленности. Его использовали в металлургии и станкостроении. При этом этот материал брался в очень больших количествах. Он применялся в качестве основного для мелких изделий и для крупногабаритных предметов, масса которых достигала сотни тонн.
• В машиностроении нашел свое применение серый чугун с графитной составляющей. Именно это вид всегда берут для изготовления ответственных деталей. Чугунные машинные изделий хорошо противостоят колебаниям и вибрации.
• В автомобильной промышленности из чугуна изготавливают блоки цилиндров. Это ответственные детали, которые должны обладать высокой прочностью и стойкостью к износу. Этим качествам помогает соответствовать чугун. Чтобы сделать названные показатели оптимальными в чугун добавляют специальные добавки в виде графита. Графит в несколько раз повышает такое свойство сплава, как прочность. Добавки позволяют сделать чугун совершенным и использовать его при изготовлении коленчатый валов дизелей.
• Из чугуна делают тормозные колодки. Мы знаем, что эти детали работают при повышенном трении. Чугун помогает им выдержать эти жесткие условия. Кроме этого, из чугуна делают валки мукомольный и бумагоделательных машин.
• Чугунные изделия хорошо работают при низких температурах. Для этой целей используют ковкий вид чугуна. Из него делают узлы тракторов и сложных механизмов, которые будут в дальнейшем работать в жестких условиях.
• Чугун широко используется для изготовления предметов быта. Это материал очень популярен среди нашего населения. Чугунные горшки, сковородки, казаны можно встретить как на обычной кухни, так в арсенале посуды ресторана. Это действительно уникальная посуда.
• Про чугунную сковородку, которая обладает отличным качеством, знает любая хозяйка. Чугунная посуда хорошо сохраняет тепло. В ней удобно готовить блюда, для которых необходимо постоянно сохранять тепло. Чугунную посуду используют для приготовления плова, каш и рагу. Продукты в ней сохраняют массу полезных свойств. В такой пищи не образуются канцерогенные вещества. Кстати было доказано, что чугунная посуда способна обогащать продукты полезными элементами железа.
• Для нефтяной промышленности, сложной и опасной отрасли, трубы изготавливают только из чугуна. Изделия получаются с высокими эксплуатационными качествами.
• Чугун отличается своей долговечностью. Поэтому в наших домах до сегодняшнего времени можно увидеть мойки и ванны, которые были изготовлены более 50 лет назад и до сегодняшнего дня с успехом эксплуатируются.
• Чугун очень часто применяют для художественных предметов. Из него делают разные произведения искусства. Так, набережная Санкт-Петербурга, практически вся украшена чугунными изделиями. Из чугуна изготавливают интересные и необычные ограждения, ажурные ветвистые ворота и чугунные памятники. Все это стало возможным благодаря хорошим литейным качествам этого материала. Сделанные вещи практически не изнашиваются и смотрятся так же даже спустя много лет. Нередко можно встретить чугунные произведения искусства в стенах музея.

Особенно радует то, что чугун хорошо ценится как второсортный материал. То есть, если вдруг чугунная вещь стала ненужной ее можно сдать на переплавку и получить за это неплохие деньги.

Про характеристики и области применения сталей и чугунов (легированных, антифрикционных, литейных и др.) расскажем ниже.

Данное видео расскажет о сферах применения чугуна:

https://youtube.com/watch?v=QaZ8bCK4ipE

Это интересно: Кубатурник пиломатериала — определение, формулы расчета, таблицы

Получение ферритного ковкого чугуна

Его производят из белого передельного доэвтектоидного малоуглеродистого сплава путем отжига слитков с содержанием карбона 2,4-2,8 % и соответствующего им наличия добавок (Mn, Si, S, P). Толщина стенок отжигаемых деталей должна быть не более 5 см. Для отливок значительной толщины графит имеет форму пластин и желаемые свойства не достигаются.

Чтобы получить ковкий чугун с ферритной основой, металл помещают в специальные ящики и пересыпают песком. Плотно закрытые емкости помещают в нагревательные печи. Проводят следующую последовательность действий при отжиге:

1. Конструкции нагревают в печах до температуры 1 000 ˚С и оставляют выдерживаться при постоянной теплоте на срок от 10 до 24 часов. В результате распадается первичный цементит и ледебурит.
2. Металл охлаждают до 720 ˚С вместе с печью.
3. При температуре 720 ˚С выдерживаются длительно: от 15 до 30 часов. Эта температура обеспечивает распад вторичного цементита.
4. На завершающей стадии снова охлаждают вместе с рабочей печкой до 500 ˚С, а после изымают на воздух.

Такой технологический отжиг называется графитизирующим.

После проведенных работ микроструктура материала представляет собой феррит с хлопьевидными зернами графита. Этот тип называют «черносердечным», так как излом имеет черный цвет.

Вещества для легирования, маркировка

По ГОСТу легированный чугун должен содержать определенное количество веществ для использования в определенной сфере. Кроме того, маркировка также является стандартной. К примеру, ЧН15Д7Х — это высокопрочный сплав, в котором содержится 15 % никеля, 7 % меди и примерно 1 % хрома. Как можно заметить, в маркировке легирующие элементы отмечаются одной буквой, после которой идет цифра, указывающая на количественное содержание добавки. Однако может быть и так, что цифра отсутствует, как после хрома. Это означает, что содержание вещества в составе — около 1 %.

Что касается изготовления такого чугуна, то обходится оно достаточно недорого. При этом конечный продукт обладает достаточно высокими эксплуатационными свойствами. Благодаря этим двум факторам область применения описываемого материала постоянно увеличивается.

Получение – ковкий чугун

Получение ковкого чугуна осуществляется следующим образом: сначала отливают детали из белого чугуна, после чего их подвергают отжигу в специальных печах. Отжиг изделий может производиться в нейтральной или окислительной среде.
 

Для получения ковкого чугуна необходимо белый чугун нагреть до 950 – 1000 С и затем после длительной выдержки охладить с малой скоростью до обычной температуры. Структура ковкого чугуна характеризуется графитом в виде хлопьевидных включений. Такая форма включений графита ( по сравнению в чешуйчатыми включениями, характерными для серого чугуна) в меньшей степени снижает механические свойства ковкого чугуна.
 

Режим отжига ковкого чугуна, модифицированного алюминием. висмутом ( 0 008. % н борон ( 0 ( Н2 %.

Для получения ковкого чугуна с высокими механическими свойствами необходимо, чтобы содержание углерода в нем было минимальным. Содержание углерода в белом чугуне колеблется в пределах 2 2 – 3 2 %; при содержании 2 2 % С ухудшаются технологические свойства чугуна.
 

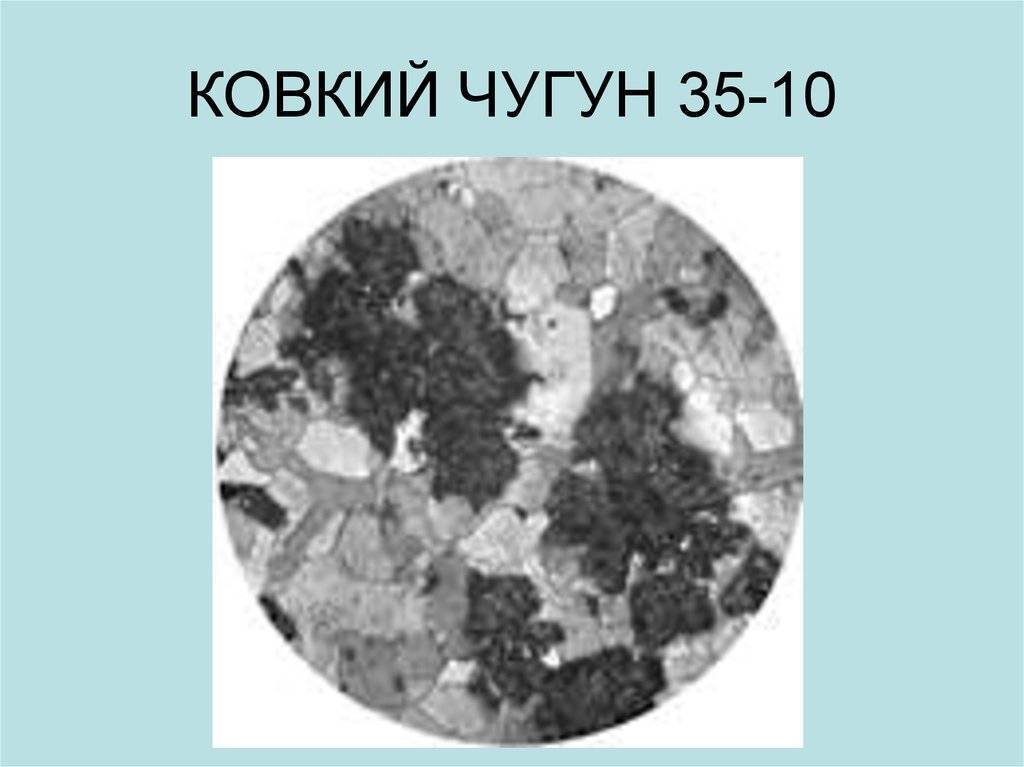

Микроструктура ковкого чугуна. хЮО.

Для получения ковких чугунов отливки из белых чугунов подвергают графитизирующему отжигу в отжигательных печах. Ковкие чугуны, так же как и серые, имеют структуру, состоя – щую из стальной основы и выделений графита. Разница только в; том, что в ковких чугунах он выделяется в процессе отжига.
 

Для получения высококачественного ковкого чугуна необходимо обеспечить низкое содержание углерода и кремния, определяющее структуру основной металлической массы, количество и форму графита в чугуне.
 

Для получения ковких чугунов повышенной прочности и износоустойчивости применяются специальные режимы термической обработки белого чугуна.
 

Процесс получения ковкого чугуна ( при отжиге без окисле ния углерода) состоит в длительном нагревании отливок из белого чугуна до более или менее полного выделения связанного углерода в виде графита. При отжиге с окислением чугун засыпают при томлении окалиной или рудой. Содержащийся в руде или окалине кислород диффундирует в горячий металл и окисляет преимущественно углерод чугуна, диффундирующий в свою очередь по направлению к поверхности.
 

Процесс получения ковкого чугуна длителен и дорог, этим и объясняется ограниченное распространение его в промышленности.
 

Способ получения ковкого чугуна также отличается от способа получения серых ( литейных) чугунов. Ковкий чугун образуется путем длительного нагрева и выдержки белого чугуна при высоких температурах.
 

При получении ковкого чугуна без окисления углерода отливки из белого чугуна помещают в жароупорные ящики, засыпают песком и медленно нагревают приблизительно до 900 – 1000, выдерживают при этой температуре до 25 час. Особенно медленное охлаждение ( 10 град / сек) дают при переходе через критическую точку А ( от 740 до 680), для того чтобы весь цементит разложился и структура отожженного чугуна представляла феррит с графитом в форме углерода отжига в крупных скоплениях. Вследствие этого количество выделившегося углерода отжига оказывается сравнительно малым. Выплавка чугуна с таким низким содержанием углерода может производиться в электрических или пламенных печах, благодаря его относительно высокой температуре плавления.
 

При получении ковкого чугуна с окислением углерода содержание последнего допускается в исходном белом чугуне в большем количестве – до 3 3 %, так как часть его выгорает. Во внутренних слоях, в центре наблюдается феррито-перлйтная или даже одна перлитная структура. Графитных включений при этом способе отжига в чугуне меньше, а тонкостенные мелкие отливки могут даже получить сплошную ферритную основу.
 

Основным процессом получения ковкого чугуна является отжиг, при котором происходит графитизация или обезуглероживание отливок.
 

Термическая обработка для получения ковкого чугуна типа 4 заключается в полном проведении первой стадии графитизации, после-дующей закалке и отпуске при темпе – wo ратуреббО – 700 С ( фиг. После проведения первой стадии графитизации устанавли – с вается равновесие аустенит – углерод отжига. При последующем быстром охлаждении в основной металлической массе происходят превращения, аналогичные превращениям в стали при ее закалке.
 

Графитизация, особенности ковкого чугуна, понятие о ферритном и перлитном КЧ

В металлургии получают ковкий чугун методом графитизации белого доэвтектического чугуна, содержащего графит в количестве 2%-4,3%. При графитизации происходит такой отжиг, при котором распадается цементит (карбид железа), весь углерод или его часть преобразуется в графит (углерод отжига). Углерод в КЧ является важным элементом, который обуславливает его механические свойства, чем выше марка чугуна, тем ниже содержание графита. Благодаря технологическому процессу, привносящему преобразования в состав сплава, КЧ приобретает пластичность, он по своим свойствам находится между серым чугуном и сталью. В отличие от стали, сплав имеет текучесть, демпфирующую способность (поглощение вибраций), более высокую износостойкость.

Физические свойства ковкого чугуна.

КЧ производят в камерных и тоннельных печах непрерывного действия.

Неоспоримыми преимуществами КЧ являются:

• однородность;
• отсутствие напряжений;
• высокие механические и антикоррозионные свойства;
• великолепная устойчивость в среде влажного воздуха, топочных газов, воды;
• пластичность;
• прочность;
• КЧ поддается сварке, расчеканке, запрессовке, холодной и горячей правке, обработке резанием.

Высокая прочность КЧ объясняется незначительным влиянием хлопьевидной структуры на механические характеристики металлического ядра. Изделия из такого сплава характеризуются вязкостью и пластичностью, хорошим сопротивлением ударным нагрузкам, но ковке изделия не подвергаются, их отливают. Недостатками материала является сложная технология, длительность процесса производства продукции.

По способу производства КЧ классифицируют на ферритный класс Ф (черносердечный) и перлитный класс П (белосердечный). Ферритный КЧ производят двухстадийным графитизирующим отжигом белого чугуна. Перлитный КЧ получаются в процессе отжига в окислительных средах. В итоге происходит изменение структуры чугуна и обезуглероживание. Это один из самых прочных типов чугуна. В сплаве главная высокопрочная масса с металлической структурой дополняется превосходной формой структуры графита и его распределением.

Примечания

1. ↑ 12 Начало чугунолитейного производства
2. Китайские монеты
3. Археологи нашли на Куликовом поле золотоордынский котел 14 века
4. Терехова Н. Н. Технология чугунолитейного производства у древних монголов
5. Из чего отливают колокола
6. История огнестрельного оружия с древнейших времён до 20 века
7. Артиллерийское орудие (история изобретения)
8. Про царскую артиллерию и литьё пушек
9. Причины завоевания Китая маньчжурами
10. Хулишан крепость
11. История паровоза
12. Чугунок для русской печи
13. Доменная революция
14. Викторианский и георгианский стиль и каминное оформление
15. Подземный Лондон: Водопровод и канализация
16. Мировое производство чугуна за 2009 год снизилось на 3,2 %
17. В мире растет производство чугуна

Применение ковкого чугуна в сельском хозяйстве, автомобиле- и судостроении

Механические свойства ковкого чугуна по ГОСТ 1215-79.

КЧ применяют в машиностроении, основными потребителями становятся области тракторостроения, сельхозмашиностроения. Ферритный чугун обладает высокой вязкостью, прочностью; его используют для производства узлов, не подвергающихся истиранию, например, фланцев, рычагов, вилок. Из перлитного чугуна изготавливают различные детали: поршни двигателей дизельных, коромысла, узлы сцепления, коленчатые валы, распределительные валы с кулачками, которые, взаимодействуя с толкателями, производят работу узла по определенному циклу, звенья цепей, собачки, гребни, головки ножей, тормозные барабаны и т. д.

Эти изделия работают под воздействием статических и динамических нагрузок, истирания. Достоинствами чугуна перлитного являются прочность, износостойкость, высокая усталостная прочность, стойкость к высоким температурам, устранение вибрации.

Применяется КЧ в автомобилестроении при изготовлении тонкостенных отечественных отливок, работающих под воздействием динамических знакопеременных нагрузок.

Свойства и применение ковкого чугуна

https://youtube.com/watch?v=oVccy-PsKTs

Из сплава изготавливают приводы, коробки передач, ступицы колес, шестеренки, картеры редукторов, дифференциала, рулевых систем, кронштейны двигателей и рессор, колодки тормозных систем, катки, накладки, пробки, балансиры, барашки, валы карданные, коллекторы и т.д. КЧ широко применяется в судостроении при производстве оборудования для судов. Из него изготавливают иллюминаторы, скобы мачтовые, уключины, брештуки, модели арматуры паровой и водяной.

В вагоностроении применяют при изготовлении запчастей воздушных тормозов, подшипников, кронштейнов, тягово-сцепных, ударно-тяговых устройств, скоб; эти детали работают под нагрузками ударов, изгибов, износа.

Чугун серый

Серый чугун широко применяется в машиностроении. Такое название он получил по серому цвету излома, обусловленному наличием в структуре чугуна свободного углерода в виде графита. По виду металлической основы различают серые чугуны перлитные, перлитно-ферритные и ферритные.

Таблица 1. Чугуны серые литейные, их основные свойства и применение

Марка	σв МПа	НВ	Свойства и применение
Сч10	275	139-274	Малоответственные отливки с толщиной стенок до 15 мм (корпуса, крышки, кожухи и др.), детали, для которых прочностная характеристика не является обязательной,- опоки, арматуру, рамки, сковороды, декоративные детали, массивные строительные колонны, фундаментные плиты
СЧ15	314	160-224	Малоответственные отливки с толщиной стенок 10 — 30 мм (трубы, корпуса клапанов, вентили при давлении — до 20 МПа и др.), корпусные малонагруженные детали, подмоторные плиты, рычаги, шкивы, маховики, емкости для масла и охлаждающей жидкости, корпуса фильтров, фланцы, крышки, звездочки цепных передач
СЧ18	354	167-224	Ответственные отливки с толщиной стенок 10 — 20 мм (шкивы, зубчатые колеса, станины, суппорты и др.)
СЧ20	397	167-236	Ответственные отливки с толщиной стенок до 30 мм (блоки цилиндров, поршни, тормозные барабаны, каретки и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются требования герметичности при давлении до 8 МПа (80 кгс/см2), корпусов, коробок передач, шпиндельных бабок, балансиров, планшайб, гильз, кареток, цилиндров, насосов, золотников, арматуры, компрессоров
СЧ25	450	176-245	Ответственные отливки с толщиной стенок до 40 мм (кокильные формы, поршневые кольца и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются повышенные требования к герметичности
СЧ3О	490	177-250	Ответственные отливки с толщиной стенок до 60 мм (поршни, гильзы дизелей, рамы, штампы и др.), для изготовления кронштейнов, салазок столов и суппортов, деталей с поверхностной закалкой, цилиндров, корпусов насосов, дизелей и двигателей внутреннего сгорания, поршневых колец, коленчатых и распределительных валов
СЧ35 СЧ45	540	193-264	Ответственные высоконагруженные отливки с толщиной стенок до 100 мм (малые коленчатые валы, детали паровых двигателей и др.) деталей, для изготовления к которым предъявляются требования герметичности при давлении свыше 8 МПа

Графит обладает низкими механическими свойствами. Он нарушает целостность металлической основы. Располагаясь между зернами металлической основы, графит ослабляет связь между ними. Поэтому серый чугун плохо сопротивляется растяжению и имеет очень низкую пластичность и вязкость. Чем крупнее и прямолинейнее графитовые включения, тем хуже механические свойства чугуна. Твердость серого чугуна, а также его сопротивление сжатию близки к показателям стали, имеющей такую же структуру, как у металлической основы чугуна.

Графит оказывает и некоторое положительное влияние на свойства чугуна, в частности, он повышает его износостойкость, действуя аналогично смазке, повышает обрабатываемость резанием, так как делает стружку ломкой, способствует гашению вибраций изделий, уменьшает усадку при изготовлении отливок.

Механические свойства серого чугуна могут быть улучшены равномерным распределением мелкопластинчатого графита в отливке. Это достигается путем специальной обработки — модифицирования, когда в жидкий чугун перед его разливкой вводят добавки, которые образуют дополнительные центры графитизации, в результате чего получается мелкопластинчатый графит. Чугун с таким графитом называют модифицированным. От обычного серого чугуна он отличается более высоким сопротивлением разрыву, однако пластичность и вязкость его при модифицировании не улучшаются.

По ГОСТ 1412-85 буквы СЧ в обозначении марки чугуна означают — серый чугун. Двузначная цифра соответствует пределу прочности при растяжении σ_в МПа. Стандарт нормирует предел прочности серых чугунов σ_в = 274÷637 МПа, твердость — 143÷637 НВ и химический состав.

Основные свойства серого чугуна и его применение приведены в таблице 1.

Высокопрочный чугун применение

На машиностроительных заводах производят в основном ферритный ковкий чугун, и в крайне незначительном количестве перлитный, при всем при том, что последний и обладает высокрй прочностью, износостойкостью, хорошо работает в условиях повышенных температур, обладает высокой усталостной прочностью, хорошо гасит вибрации и т. %

Существенной особенностью чугуна является то, что он применяется для изготовления как маленьких деталей весом в несколько сот граммов (например, поршневых колец), так и очень крупнейших деталей весом до 150 т в одной отливке (например, шаботы ковочных молотов, станины и рамы прессов и прокатных станов ); как подробностей с низкими стенами (до 1000 мм), так и подробностей, обладающих высокие стенки (3 — 5 мм). Подробности могут применяться как в литом состоянии, так и после соответствующей тепловой обработки.

Высокопрочный чугун – это чугун, в котором графит имеет шаровидную фигуру. Повышение крепости и пластичности чугуна достигается модифицированием, обеспечивающим получение глобулярного (сфероидального ) графита вместо пластинчатого. Поверхность графита сфероидальной формы имеет меньшее касательство к объему и определяет наибольшую сплошность металлической основы и прочность чугуна. Такая форма графита получается при присадках в жидкий чугун магния (М) или церия (Се).

Из высокопрочного чугуна с шаровидным графитом изготавливают отливки развесом от десятых долей килограмма до нескольких десятков тонн. Свойства ВЧШГ очень различны, поэтому высокопрочный чугун применяется: взамен серого чугуна — для удлинения срока службы отливок (изложниц, прокатных валков, поршней, поршневых колец и др.); взамен стали — с целью упрощения и удешевления производства, сокращения числа металла и рационализации конструкции отливок (коленчатых валов, траверс, шестеренок и др.); взамен цветных сплавов — целью сокращения расхода дефицитных металлов и снижения стоимости автомобилей.

Несмотря на то, что серый чугун легче обрабатывается резанием, есть отдельные трудности: при обработке выделяется внушительное количество теплоты. Именно поэтому на твердосплавные пластины для обработки чугуна наносится достаточно низкое многослойное покрытие (около 20 мкм), содержащее в себя слой оксида алюминия (Al 2 O 3). Al 2 O 3 отстаивает основу твердосплавной пластины от перегрева, кроме того, оксид алюминия весьма химически стабилен: он не вступает в реакцию с чугуном, что позволяет избежать химического износа пластины. Твердосплавные пластины с подобным покрытием делают на скоростях резания 300 — 450 м/мин.

Для равномерного распределения нагрузки между раструбом и толкателем вставляется компрессионное тонкое деревянное кольцо из мягких пород дерева, играющее роль подушки. Труба производится стандартной длины 5 м и располагает средние для данного образа соединений показатели расчетного давления. При прокладке труба проталкивается толстым краем вперед, что позволяет обломкам породы во время проходки трубы постепенно миновать раструб соединения FASTITE. Внутреннее цементно — песчаное покрытие является шаблонным для труб МТ, GS и неподвижных соединений. Трубы ВЧШГ поставляются американскими компаниями и с остальными наружными и внутренними покрытиями, соответственными характерным условиям эксплуатации.

По сравнению с металлической основой графит имеет низкую прочность. Поэтому графитовые включения можно считать нарушениями сплошности (пустотами ) в металлической основе, и чугун можно рассматривать, подобно стали, пронизанную включениями графита, ослабляющими его металлическую основу. Совместно с тем наличие графита определяет и ряд преимуществ чугуна: хорошая жидкотекучесть и малая усадка; хорошая обрабатываемость резанием (графит делает стружку ломкой); высокие демпфирующие свойства; антифрикционные свойства и др.

его применение может оказаться экономически эффективным, если же температура в зоне резания будет оставаться ниже 700° С . Для этого выбирается инструмент с нулевым наклоном режущей кромки и тыльным углом 7°, сама колющая кромка должна быть тонкой, любая фаска увеличивает сопротивление, а значит и выделение тепла. Обязателен подвод СОЖ через инструмент, а также обильный наружный подвод СОЖ. Рекомендуемые режимы резания для серого чугуна: скорость резания 150 м/мин, подача 0, 12 мм/об и глубина резания 0, 25 мм. При этом достигается поразительная стойкость.

Похожие посты:

• Подвесной подшипник зил
• Подшипник генератора 2110
• Нержавеющий швеллер
• Выжимной подшипник ваз
• Подшипник первичного вала кпп…

Награды дипломы плакетки гравировка.

Что такое чугун?

Чугун представляет собой сплав из железа и углерода. Как и любой другой металл он имеет свои положительные и отрицательные стороны:

1. Имеет склонность покрываться ржавчиной при длительном контакте с водой.
2. Обладает долговечностью, прочностью, качеством, упругостью, надежностью и практичностью.
3. В зависимости от вида может иметь пониженную пластичность, а также хрупкость.
4. Экологически чистый и безвредный для человека и животных материал.
5. Сплав отличается большим сроком службы (более 50-60 лет).
6. Обладает высоким уровнем гигиеничности, а также высокой стойкостью к кислотно-щелочной среде.
7. Обладает отличной теплопроводностью.
8. Схож по качественным характеристикам со сталью, имеет особый уровень прочности.

Читать также: Фрезерно пильный станок по дереву

Белый чугун

Белый (передельный) чугун — вид чугуна, в котором углерод находится в связанном состоянии в виде цементита, в изломе имеет белый цвет и металлический блеск. В структуре такого чугуна отсутствуют видимые включения графита.

Отливки белого чугуна обладают износостойкостью, жаростойкостью и коррозионной стойкостью. Прочность снижается, а твёрдость возрастает с увеличением содержания углерода и карбидов.

Наивысшую твёрдость имеет белый чугун с мартенситной структурой. Особо высокий твёрдостью НВ 800-850 обладает чугун с содержанием 0,7-1,8% бора.

Белый чугун является весьма ценным материалом для деталей, работающих в условиях износа при очень высоких удельных давлениях и преимущественно без смазки.

Характерные особенности легированного белого чугуна определили области его использования в качестве нержавеющего и магнитного чугуна, а также чугуна с высоким электросопротивлением.

Однако преимущественно белый чугун впоследствии переделывается в сталь (80%) и другие виды чугуна, поэтому носит название передельного.

Чугуны: белые, серые, высокопрочные, ковкие.

Чугун – первичный продукт переработки железных руд путем плавки в доменных печах. В структуре чугунов могут быть разные составляющие в зависимости от того, какая часть углерода оказывается в структурно—свободном состоянии. Это же определяет название чугунов: белый, серый, высокопрочный, ковкий.

Чугун – самый распространенный железоуглеродистый литейный материал, содержащий свыше 2 % углерода, до 4,5 % – кремния, до 1,5 % – марганца, до 1,8 % – фосфора и до 0,08 % – серы. Чугун обладает высокими литейными свойствами, поэтому широко используется в литейном производстве в качестве конструкционного материала. Из чугуна, имеющего невысокий коэффициент трения, изготовляют подшипники скольжения.

Белый чугун представляет собой сплав железа с углеродом в виде карбида железа Fе ₃ С, т. е. углерод находится в связанном состоянии в виде химического соединения – цементита. Содержание углерода в белом чугуне колеблется в пределах от 2,14 до 6,67 %, причем первичная структура белых чугунов может содержать ледебурит, аустенит и первичный цементит. Кроме того, в микроструктуру белых доэвтектических чугу—нов входят перлит, вторичный цементит и ледебурит – при комнатных температурах. При содержании от 2,14 до 4,3 % углерода белые чугуны называются доэвтектическими, при 4,3 % – эвтектическими и при 4,3–6,67 % – заэвтектическими.

Серый чугун широко применяется в машиностроении. Такое название он получил по серому цвету излома, обусловленному наличием в структуре чугуна свободного углерода в виде графита. Металлургическая промышленность выпускает одиннадцать марок серых чугунов: СЧ 10 – из него изготавливают детали, для которых прочностная характеристика не является обязательной, – запорную арматуру (вентили, клапаны, задвижки), сковороды, крышки и так далее; СЧ 15, СЧ 18 – из них изготавливают рычаги, шкивы, фланцы, звездочки, корпусные малонагруженные детали.

Высокопрочный чугун получают путем введения магния – до 0,9 % и церия – до 0,05 % в жидкий серый чугун перед разливкой его в формы.

Высокопрочный чугун имеет более высокое содержание углерода и кремния и пониженное содержание марганца. В этом чугуне сочетаются ценные свойства стали и чугуна. В обозначение их марок входят два числа – первое указывает предел прочности на разрыв, второе – относительное удлинение.

Всего выпускают десять марок высокопрочного чугуна.

Например: ВЧ 38–17, ВЧ 42–12, ВЧ 45–5, ВЧ 50–7, ВЧ 100–2, ВЧ 120–2. Из высокопрочных чугунов изготавливают многие детали, в том числе фасонные, корпуса и станины станков, гильзы, цилиндры, зубчатые колеса и т. д.

Выпуска 11 марок ковкого чугуна, причем маркируется он по тому же принципу, что и высокопрочный. Ковкие чугуны могут иметь ферритную, перлитную и ферритил—перлитную металлическую основу.

Чугуны ферритного класса КЧ 35–10 и КЧ 37–12 используют для производства деталей, эксплуатируемых при высоких динамических и статических нагрузках, – картеров, редукторов, ступиц и т. д., а чугуны марок КЧ 30–6 и КЧ 33–8 – для изготовления менее ответственных деталей – хомутов, гаек, вентилей, колодок и т. д.
