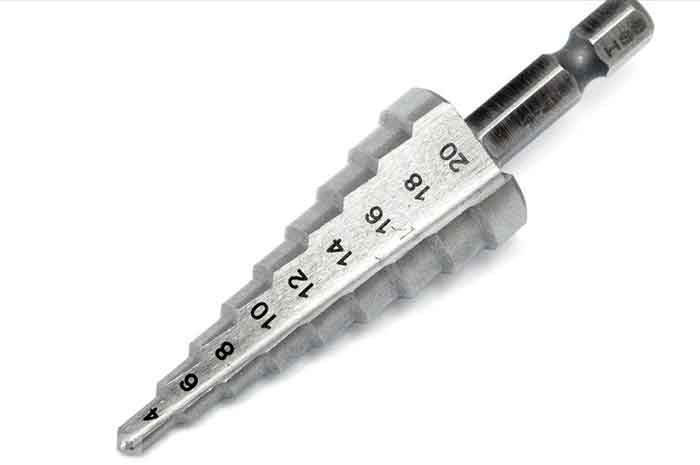

Рейтинг ступенчатых сверл по металлу
matrix 72356 73
Мне нравитсяНе нравится
Применяется для сверления листовых тонкостенных металлических заготовок из стали и цветных металлов до 4 мм. Заменяет несколько спиральных свёрл, периодически надо смазывать.
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Хвостовик | шестигранный |
| Диаметр хвостовика | 7.1 мм |
| Длина | 73 мм |
| Длина рабочей части | 48 мм |
| Количество | 1 шт. |
| Типоразмеры | 9 ступеней 4x6x8x10x12x14x16x18x20 мм |
| Материал сверла | HSS |
Плюсы и минусы
цена/качество
универсальность
не везде подобраться
Гранит 741002 20 мм
Мне нравитсяНе нравится
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Хвостовик | цилиндрический |
| Диаметр хвостовика | 8 мм |
| Шаг диаметров | 2 мм |
| Диаметр | 20 мм |
| Количество | 1 шт. |
| Типоразмеры | 9 ступеней 4, 6, 8, 10, 12, 14, 16, 18, 20 мм |
| Материал сверла | HSS-G |
Плюсы и минусы
универсальность
неплохое качество
режущая кромка служит долго без доводки
бывает, что прокручивается в патроне
высокая цена
Энкор 21620 20 мм
Мне нравитсяНе нравится
Применяется с безударными инструментами как дрель и шуруповёрт. Хвостовик с тремя лысками, высота ступени 4.5 мм, вес 68 г, размеры упаковки — 105x30x30 мм.
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Хвостовик | цилиндрический |
| Диаметр хвостовика | 10 мм |
| Диаметр | 20 мм |
| Количество | 1 шт. |
| Типоразмеры | 8 ступеней 6x8x10x12x14x16x18x20 мм |
| Материал сверла | инструментальная сталь |
Плюсы и минусы
хорошее качество стали
приемлемая цена
короткий шаг
Vira 554300 75
Мне нравитсяНе нравится
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Хвостовик | шестигранный |
| Диаметр хвостовика | 6.35 мм |
| Длина | 75 мм |
| Длина рабочей части | 50 мм |
| Количество | 1 шт. |
| Типоразмеры | 4; 6; 8; 10; 12; 14; 16; 18; 20 мм |
| Угол заточки | 135 градусов |
Плюсы и минусы
цена/качество
хорошая центровка
неплохо сверлит на любых оборотах
есть маркировка диаметра ступеней
существенных нет
GRAFF GMSD420
Мне нравитсяНе нравится
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Хвостовик | трехгранный |
| Комплектация | штучная |
| Диаметр хвостовика | 8 мм |
| Материал сверла | HSS |
| Количество | 1 шт. |
| Типоразмеры | 9 ступеней 4x6x8x10x12x14x16x18x20 мм |
Плюсы и минусы
неплохое качество
универсальность
нанесена маркировка ступеней
существенных нет
Hammer 202-129 DR ST 40 x 105 мм
Мне нравитсяНе нравится
| Характеристики | |
|---|---|
| Тип | по металлу, ступенчатое |
| Диаметр | 40 мм |
| Длина | 105 мм |
| Хвостовик | цилиндрический |
| Комплектация | штучная |
| Диаметр хвостовика | 13 мм |
| Материал сверла | HSS |
| Количество | 1 шт. |
| Типоразмеры | 14 ступеней 6-40 мм |
Плюсы и минусы
количество размеров
нанесена маркировка ступеней
большой диаметр хвостовика в шуруповёрт не входит
Итоговая таблица рейтинга
matrix 72356 73
Гранит 741002 20 мм
Энкор 21620 20 мм
Vira 554300 75
GRAFF GMSD420
Hammer 202-129 DR ST 40 x 105 мм
Цвет ступенчатых сверл, используемых для обработки металла
Все ступенчатые инструменты, применяемые для обработки металлических листов небольшой толщины, подразделяются на группы по качеству. Идентифицировать то или иное сверло довольно просто
Все, что для этого нужно, – обратить внимание на его цвет. В настоящее время в продаже можно встретить следующие варианты инструментов:
Ступенчатые сверла бывают черные, серые, темно и ярко золотистые
- серые;
- черные;
- золотистые (темные);
- золотистые (яркие).
Серые сверла. Данный цвет указывает на то, что материалом для изготовления изделия является обычная сталь, которая не прошла дополнительной обработки. Данные инструменты не отличаются высокими прочностными характеристиками. Из преимуществ таких приспособлений стоит отметить их невысокую стоимость.
Статья по теме:

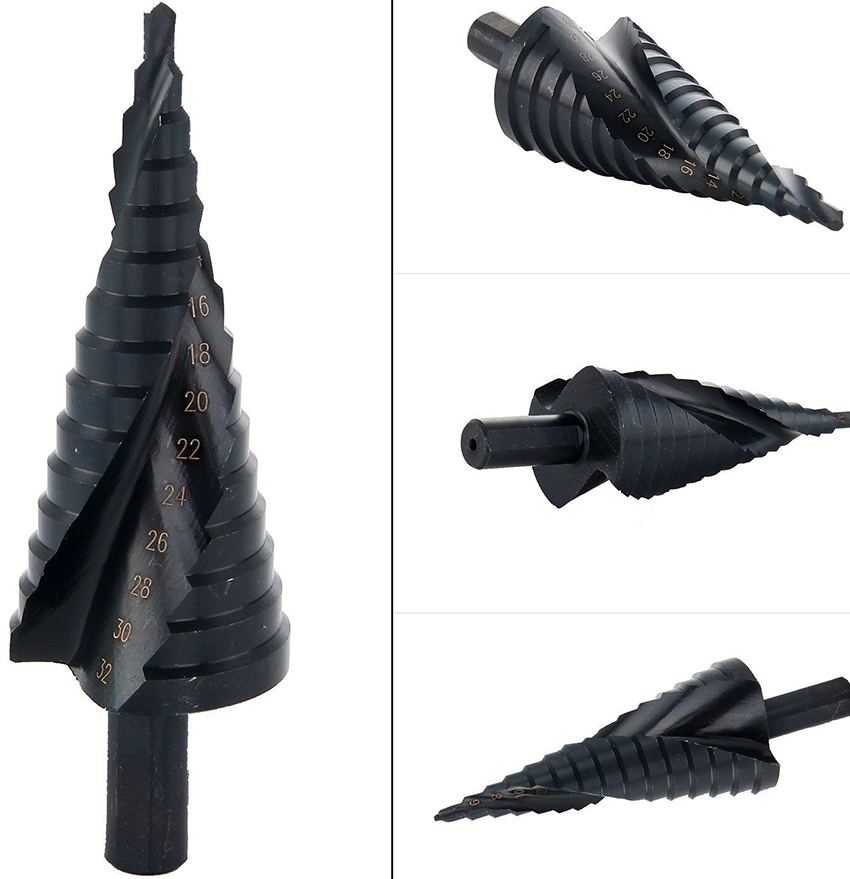

Черные. Такая окраска указывает на то, что стальное изделие прошло дополнительную обработку паром, разогретым до высоких температур. Это усиливает технические характеристики инструмента и продлевает его срок службы. Цена на такие изделия выше, чем на серые.
Сверла черного цвета обработаны паром высокой температуры, что повышает технические показатели инструмента

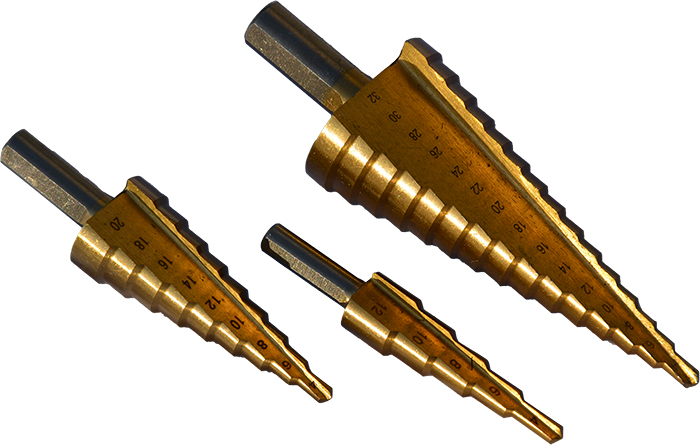

Золотистые (темные). Подобные инструменты проходят довольно интенсивную обработку температурой. Процедура такого типа способствует устранению напряжения в металлическом изделии. В результате получается прочная деталь, которая лучше всего подходит для продолжительного использования. Стоимость таких сверл довольно высокая.
Цвет сверла не связан с его конфигурацией. Все изделия имеют специальный канал. Наличие канавки позволяет проводить эффективное сверление металла. Специальные искривленные каналы можно встретить и в других изделиях, которые применяются для сверления металла. Хорошим примером в этом случае являются саморезы по металлу со сверлом.

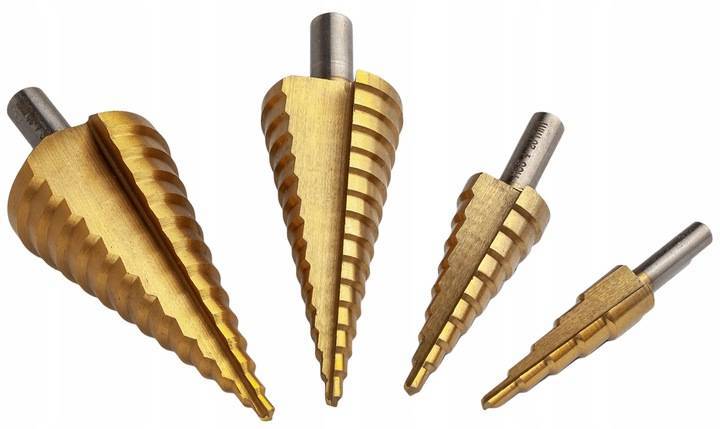

Золотистые (яркие). Еще один вариант сверл ступенчатого типа. Такая окраска получается в результате нанесения на поверхность изделия специального защитного напыления из титана. Подобные инструменты обладают самой высокой прочностью.
Производители ступенчатых свёрл
Невысоким качеством отличается продукция произведённая в Китае (бывают исключения)
Чтобы купить хорошее конусное сверло следует обратить внимание на инструменты изготовленные в Европе и России

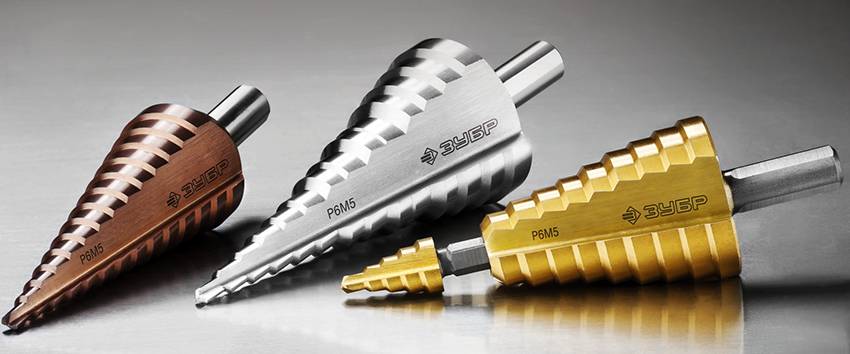

1. «Зубр» — ступенчатые буравы от отечественного производителя отличаются приемлемой стоимостью. Качество находится на достаточно высоком уровне.
Конусные свёрла фирмы «Зубр» могут изготавливаться из обычной инструментальной стали, так и с покрытием более износостойкими сплавами. В последнем случае цена будет значительно выше, но и качество режущей поверхности дольше будет оставаться в заточенном состоянии даже при выполнении большого объёма работ.
2. «Атака» — конические свёрла российского производства, которые по качеству, как и по стоимости, не уступают лучшим изделиям зарубежных фирм.
Отзывы о продукции данной фирмы только положительные, поэтому можно не переживать за качество, а чтобы не переплачивать следует подбирать инструмент с учётом максимального диаметра, который понадобится в работе.
3. «Bosch» — продукция этой немецкой фирмы отлично подходит для профессионалов и для работы с металлом в домашних условиях.
Маркировка диаметров на инструменте осуществляется с помощью лазерной установки, поэтому в случае долговременного использования надписи не стираются. Для увеличения скорости сверления вершина ступенчатого сверла «Bosch» затачивается крестообразно, а шлифование изделия осуществляется как в поперечном, так и в радиальном направлении.
Такая обработка инструмента позволяет при его использовании получать высококачественное отверстие, диаметр которого будет полностью соответствовать ступени изделия.
Видео:
4. «Falon-Tech» — буравчики немецкой фирмы имеют дополнительное титановое покрытие, что позволяет увеличить ресурс инструмента более чем в 2 раза.
Продукция имеет лазерную маркировку диаметра и стандартный хвостовик, который идеально подходит для использования с шуруповёртом или ручной дрелью.
Несмотря на повышенное качество изделия, его стоимость остаётся на невысоком уровне. Если требуется приобрести конусное сверло для домашнего использования, то выбор изделий этой фирмы является самым оптимальным.
Видео:
Заключение
Мы разобрались для чего нужно конусное сверло. Правильно подобранное изделие прослужит в течение многих лет. При работе с металлом небольшой толщины, для получения качественных отверстий, применение свёрл такой конструкции является оптимальным решением.
Такие сверла как конусное и ступенчатое очень часто путают между собой не только мастера (не берем во внимание профессионалов в металлообработке), но и продавцы в магазинах. С последними я столкнулся сам и был удивлен этим фактом
Ведь различия есть, не только явные визуальные, но и по характеристикам и сфере применения. Давайте же подробнее разберемся в этой теме.
Особенности маркировки
Ступенчатые сверла по металлу не всегда могут иметь маркировку. Не стоит искать маркировку на дешевом китайском инструменте либо отечественных сверлах сомнительного производства. Такие производители могут иногда наносить на сверла либо их упаковку только им понятные обозначения, которые никак не характеризуют инструмент, а служат лишь для внутренней классификации. Но качественный профессиональный инструмент заслуживающего доверия производителя всегда имеет маркировку.
В стандартном случае грамотная маркировка должна содержать в своем обозначении все основные размеры инструмента, материал изготовления, а также характеристики твердости либо прочности.
Рассмотрим на примере обозначение маркировки ø4-20/2 HSS4241-Co HRC 62.
Такую маркировку конусного сверла следует читать следующим образом:
- ø4 – диаметр первой наименьшей ступени инструмента (диаметр наименьшего отверстия, которое можно получить);
- ø20 – диаметр последней наибольшей ступени инструмента (диаметр наибольшего отверстия, которое можно получить);
- 2 – значение шага диаметров (4-6-8-10-12-14-16-18-20);
- HSS 4241 – обозначение материала, из которого изготовлен инструмент. HSS (High Speed Steel) – быстрорежущая сталь, 4241 – марка стали;
- Со – в материале, из которого изготовлен инструмент, содержится кобальт, что придает ему прочность и долговечность;
- HRC 62 – значение твердости по Роквеллу.
Но чаще всего вместо маркировки производитель указывает на упаковке основные характеристики конусного сверла по металлу. Причем описание характеристик часто сопровождается пояснительными изображениями для облегчения понимания у потребителя.
Область применения и конструктивные особенности
Конусные (или ступенчатые) сверла отличаются длительным рабочим ресурсом, что обеспечивается высокой прочностью их режущих кромок. В отличие от обычного сверла, конусное позволяет выполнять технологические операции, для осуществления которых в любой другой ситуации потребовалось бы использование нескольких инструментов. Именно универсальностью во многом и объясняется высокая стоимость сверл данной категории.
Устройство ступенчатого сверла
Конусными сверлами можно делать отверстия не только в металле, но и в гипсокартоне, дереве, пластике и др. Успешно справляются они и с плотным металлом, чего нельзя сказать о сверлильном инструменте любого другого типа.
Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.
Большинство ступенчатых сверл способны просверливать металл толщиной до 4 мм
Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.
На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа). Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки. Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.
Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием
Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.
Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа. Именно поэтому они не будут лишними на производственном участке и в домашней мастерской. О том, насколько удобным и эффективным является конусный инструмент, стоимость которого зависит как от диаметра рабочей части, так и от типа напыления, можно судить по видео обработки с его использованием и по отзывам специалистов.
Конусные сверла
Форма рабочей части таких сверл представляет собой конусный ряд пошаговых кольцевых переходов и продольно-спиральной или просто продольной канавки, образующей острые режущие кромки. Благодаря этому появляется возможность использования одного инструмента для получения отверстий разных диаметров. Таким образом мы экономим не только время на замену сверл во время работы, но и деньги на их ассортимент.
Поступательные изменения размеров выполнены с наличием плавных переходов между ступенями. Такая форма поверхности способствует легкому вращению и повышению эффективности обработки листовых материалов. Использование высокопрочных сталей для изготовления режущих кромок на ступенчатых сверлах обеспечивает им более продолжительные сроки эксплуатации без выполнения заточки.
Пример работы конусного сверла
Инструмент позволяет за один раз выполнять технологические операции, для которых в обычных условиях необходимо последовательное применение нескольких инструментов. Обработка материала может производиться на высокой скорости, гарантируя отличное качество кромки, даже при самой небольшой толщине листа. Подобная форма расположения режущих кромок дает возможность сверления не только листовых сталей, но и мягких цветных сплавов, древесины, пластмасс, гипсовых и других изделий.
Острый наконечник освобождает от необходимости предварительного кернения и обеспечивает точное положение инструмента при работе. Ступенчатые сверла можно устанавливать на стационарные станки, переносные ручные дрели, а при наличии переходников даже на перфоратор и болгарку.
Область применения универсального ступенчатого сверла по металлу
Наличие на рынке большого разнообразия свёрл, предназначенных для выполнения широкого круга операций, позволяет пользователю выбирать оптимальный вариант для достижения своей определённой цели. Одним из таких удобных и порой просто жизненно необходимых инструментов является конусное ступенчатое сверло по металлу, купить которое можно в любом магазине инструмента. С момента своего появления (в 70-х годах прошлого столетия), оно прочно вошло в список незаменимых приспособлений для выполнения монтажных или строительных работ.
При работе обычными приспособлениями по металлу образуется большое количество стружки и заусенцев
Благодаря особенностям конструкции, подобные свёрла служат дольше обычных. Это возможно благодаря повышенной прочности режущих кромок. Использование набора ступенчатых свёрл по металлу позволяет выполнять работы, которые в ином случае для достижения необходимого результата потребовали бы применения сразу нескольких инструментов.
В зависимости от типа хвостовой части ступенчатый инструмент можно помещать в патрон станка
Конус, который является основой формы данного инструмента, позволяет обрабатывать на высоких скоростях материалы без снижения качества полученной кромки отверстия, даже при сверлении тонких листовых заготовок.
Конусное ступенчатое сверло применяется преимущественно для обработки металла. Причём рекомендуется использовать его при необходимости получения отверстий именно в тонких листах толщиной не более 5-6 мм. Но универсальность инструмента расширяет область его применения, позволяя вполне комфортно проводить работы с такими материалами, как:
- пластик;
- гипсокартон;
- дерево;
- текстолит;
- плотная сталь.
Гладкие насадки не дают возможности во время работы отслеживать диаметр
Острый наконечник, которым обладает сверло, исключает необходимость использования дополнительного инструмента. К числу такового относятся:
- Центровочные приспособления, обычно используемые для улучшения врезания стандартного сверла.
- Надфиль, необходимый для обработки краёв полученного отверстия.
- Шлифовальная машинка, которая применяется для удаления заусенец и иных повреждений заготовки.
Применение ступенчатого конического сверла по металлу, купить которое можно в наборе или по отдельности, значительно облегчает выполнение работы, исключая недостатки обычного цилиндрического инструмента. Благодаря своим достоинствам и конструктивным особенностям, данное приспособление активно применяется в различных сферах:
- ремонтные работы;
- автомобилестроение;
- строительство;
- проведение ландшафтных работ;
- монтаж различного оборудования (сантехнического, электротехнического).
Вариативность формы хвостовика позволяет крепить насадку на ручной слесарный инструмент
Определение типа сверла по цвету его поверхности
Цвет инструмента для сверловки – это важный признак, который позволяет сделать соответствующие выводы о его добротности и долговечности. Различные типы окрасов буравчиков имею разные прочностные характеристики, выбор которых должен быть основан на частоте использования инструмента, его точности и требований к качеству готового отверстия.
Сверла серого цвета недолговечны и наименее надежные ввиду полного отсутствия какого-либо защитного покрытия, что делает их подверженными к изменению механических свойств в худшую сторону под влиянием высокой температуры или силовых нагрузок. Такие буравы имеют невысокую стоимость, но и их применение будет одноразовым.
Сверла со светлым желтым покрытием имеют очень хороший запас прочности. Внутренние напряжения в таких изделиях устранены термическим отпуском еще на этапе их изготовления, за счет чего создается высокая прочность инструмента. Для их изготовления прибегают к использованию быстрорежущей инструментальной стали высокого качества. Несмотря на все свои достоинства, бледно-золотые буравы уступают по своим характеристикам более ярким экземплярам.
Ярко-желтые сверла изготовлены из высокопрочной стали, имеющей нитридо-титановое покрытие. Изделия с подобным окрасом при оформлении отверстий испытывают минимальную силу трения, что оказывает положительное влияние на их срок службы. Стоимость таких буравчиков достаточно велика, но при этом полностью окупается за счет своего продолжительного срока службы.
Область применения
Делая вывод из всего вышесказанного можно сказать, что основным предназначением конусного свёрла по металлу является выполнение ровных круглых отверстий достаточно большого диаметра в тонколистовом металле. Если для аналогичной работы будет применяться обычное спиральное сверло, неизбежно появятся проблемы. К ним относится невозможность точно центрировать сверло при сверлении, получение отверстия треугольной формы, наличие заусениц.
При использовании конусного сверла работа значительно облегчается. Именно поэтому инструмент завоевал столь широкую популярность, и в настоящее время используется для ремонта автомобилей, строительства любого масштаба, работ по ландшафтному дизайну, при установке сантехнического оборудования, для сверления отверстий в металлических щитках и во многих других областях.
Рейтинг производителей
Сегодня изготовлением ступенчатых сверл занимаются практически все изготовители режущего инструмента.
Однако, к числу наиболее надежных производителей можно отнести лишь некоторые компании:
Bosch
Это немецкий концерн мирового уровня, производящий широкий ассортимент инструмента, режущей оснастки и другой продукции. Качество и рабочие свойства ступенчатых сверл Bosch не нуждаются в рекламе, но стоимость отпугивает многих потенциальных покупателей — минимальная цена начинается от 3 000 рублей;
Makita
Это известный японский бренд, выпускающий широкий спектр электроинструмента, расходников и оснастки, приспособлений и прочих видов продукции для профессионалов и любителей. Цены на конусные сверла начинаются с 1 000 рублей;
Ruko
Еще одна немецкая компания, выпускающая различные режущие инструменты и прочие изделия. У этой фирмы имеется собственный каталог сверл, разделенный по номерам (по типоразмеру);
Haisser
Китайская фирма, поставляющая на российский рынок качественные и сравнительно недорогие инструменты и режущую оснастку;
Энкор
Российская фирма, продукция которой пока уступает импортным аналогам, но цена на нее гораздо привлекательнее. Это обстоятельство делает ступенчатые сверла Энкор более востребованными, нежели продукция немецких или японских компаний;
Зубр
Еще одна российская фирма, качество продукции которой постоянно возрастает. Цены на сверла намного привлекательнее, чем у западных конкурентов, а широкий ассортимент позволяет выбирать оптимальные изделия.
Если ступенчатое сверло приобретается для небольших эпизодических работ, модно не слишком обращать внимание на известность производителя. Однако, если планируется постоянная и производительная работа, лучше использовать качественные изделия самых известных компаний
Преимущества и недостатки ступенчатой конструкции
Многоступенчатые свёрла по металлу выделяются в отдельную подкатегорию. Если рабочая поверхность конусного сверла может быть образована только прямолинейной канавкой, то многоступенчатая конструкция допускает и прямолинейные и спиральные поступательные канавки. Первые проще затачивать в домашних условиях, а вторые обеспечивают плавность хода при сверлении.
Фиксированные диаметры ступеней позволяют легче понимать размер высверливаемого сечения. Большинство моделей имеет шаг 2 мм, при этом высота ступеней у разных резцов варьируется. Плавные переходы снимают заусенцы, повышают эффективность сверления тонкостенного металла на 50 и более процентов. Благодаря ступенчатой геометрии одновременно с отверстием выполняется его фаска.
Виды сверл по металлу
- Спиральные(часто встречающие и самые популярные)
- Корончатые
- Конические или ступенчатые или как ещё называют конусное
- Перовое сверло
Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.
Спиральные
Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.
Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.
Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.
Сверло по металлу с каноническим хвостовиком
Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:
- Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
- Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
- Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.
Корончатые сверла
Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.
Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.
Конические (ступенчатое, конусное)
Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.
Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.
Перовое сверло по металлу
Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.
Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.
Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.
Разновидности
Конусовидный хвостовик или конус Морзе выпускается в нескольких модификациях.
- Инструментальные – наиболее распространены, так как разработаны для быстрой автоматической смены при работе на станке. Параметры изделия регламентирует ГОСТ.
- Укороченны е – хвостовая часть сверла уменьшена за счет утолщенной части конуса. Маркируется таким образом: B7 – укорочен до 14 мм, B10 – до 18, и до B24 – укорочен до 55 мм. Этот вариант используется, когда отверстие требуется определенного диаметра, но малой глубины.
- Удлиненные – применяются для высверливания глубоких отверстий в несколько этапов.
- Метрические – хвостовики, в которых соотношение к рабочей части составляет 1:20, а угол более 1 градуса.
На фото изображены разновидности сверл с коническим хвостиком
Назначение сверла определяет заточка: угол при вершине, задний угол и т.д.. Затачивание и шлифовку проводят на специальных станках или вручную.
Коническое ГОСТ
ГОСТ 10903-77 регламентирует инструмент с коническим хвостовиком – с конусом Морзе, и вариант с шейкой.
- Возможный диаметр изделий – 5–10 мм.
- Длины конуса – 58–85 мм.
- Сечение хвостовой части – 6–12 мм.
Удлиненные
Сверла с удлиненной хвостовой частью регламентирует ГОСТ 2092-77. Используются они при производстве отверстий большой глубины.
Величина диаметра составляет диапазон от 6 до 30 мм. Длина хвостовой части – 145–275 мм.
Изделия выпускаются в двух классах точности:
- А1 и А – с повышенной точностью;
- B1 и B – с нормальной точностью.
Коническое ступенчатое
Конус в этом случае выглядит как пирамида, где каждая «ступень» ответственна за формирование отверстия определенного диаметра. Такое строение позволяет высверливать отверстия разного размера без смены инструмента. В его маркировке указывается сразу целый ряд величин.
Эта же особенность позволяет снимать фаску тем же сверлом, которым делалось отверстие. Скорость сверления относительно невелика – до 1000 оборотов/мин, что делает инструмент очень подходящим для работы с оргстеклом.
Центрирование благодаря конической форме беспроблемное, но чувствительность к перекосам выше, чем у инструментального варианта.
Применяют инструменты, для обработки стали, алюминия, дюралюминия и неметаллических материалов – пластмасс, оргстекла, эбонита.
Кобальтовые с коническим хвостовиком
Для улучшения прочностных свойств и отвода тепла изделия подвергают дополнительной обработке.
- HSS-G – проходят дополнительную шлифовку;
- HSS-Co – сталь содержит кобальт, сверла этого класса рассчитаны для работы в тяжелых температурных условиях;
- HSS-R – катанные изделия;
- HSS-Tin – инструмент обработан нитридом титана, покрытие уменьшает трение, а, значит, и нагрев инструмента и материала.
О том, какой обработке подвергались сверла, можно узнать по их цвету: ярко-золотой цвет свидетельствует о напылении нитрида титана, черный – использовалась термическая обработка, и так далее.
ТЕСТЫ
Шуруповёрт — Makita 6271, полностью заряженный, скорость первая (до 400 об/мин.) Процесс сверления показан на видео ниже, где в качестве испытуемых материалов используются дюраль (1.7мм), крышка корпуса DVD-привода (0.4мм), плата из стеклотекстолита (1.6мм), фанера (4мм) и пластик (1.9мм). Условия были не идеальны (как обычно и бывает), поэтому в некоторых моментах сверло дёргало из-за не перпендикулярной установки его кончика к плоскости материала.Что получилось:
Дюраль удалось просверлить до 12мм, крышку DVD-привода до 18мм. Это на первой скорости, шуруповёрт старался сильно не напрягать. Если переключиться на повышенные обороты, то есть фора расширить отверстия ещё на 1-2 ступени. Остальные материалы — удались целиком, вплоть до 22мм.
Самостоятельная заточка
Заточке подвергается только режущая кромка (канавка). Переходы ступенчатых свёрл затачивать запрещено, так как это ведёт к изменению геометрии рабочей поверхности и образованию заусенцев при работе. Неправильная заточка приводит к снижению качества инструмента, часто — к полной негодности.
Долгий срок службы конических свёрл предполагает необходимость периодической перезаточки. В домашних условиях проще всего ей поддаются свёрла с прямолинейной поступательной канавкой. Вручную это делают, пользуясь абразивными стержнями, алмазными брусками для ножей или наждачной бумагой.
