Колючая проволока – виды, особенности применения и советы по установке (105 фото)

Заграждения из колючей проволоки

«Колючка» является серьезным препятствием для быстрого проникновения на объект, в силу того, что замедляет действия незваного гостя, заставляя его тратить время на распутывание зацепившихся элементов одежды или снаряжения. Также может наносить рваные раны (зависит от типа колючей проволоки, об этом ниже) легкой и средней степени тяжести.

Да и подготовленный злоумышленник, балансируя на заборе с кусачками, потратит гораздо больше времени, увеличив шансы обнаружения его патрулём или дозорным, выставленным в вашем лагере или на объекте. Совсем не то же самое, что сигануть через забор, затаившись в кустах под покровом ночи уже спустя мгновение.

История возникновения

Впервые колючка была применена для ограждения фермы с крупным рогатым скотом — животные даже не пытались преодолеть данное препятствие.

Ограждение из колючей проволоки довольно легкое в монтаже, и для его установки достаточно лишь опоры и самой проволоки. В связи с этим в США ей ограждались огромные территории, и это дало сильный толчок в развитии животноводства.

Как и всё полезное, колючую проволоку вскоре стали применять и против людей. Она идеально подходила для ограждения земельных участков и предприятий, куда был запрещен доступ посторонних людей.

Говорить о том, что колючка очень хорошо зарекомендовала себя в военное время излишне. Любые блокпосты и фортификации обязательно обносились колючими заграждениями.

Один из видов колючей проволоки на армейском жаргоне звучит как «спотыкач», он представляет собой много рядов (обычно, 5-7) вбитых в землю колышек на высоте 25-50 сантиметров, между которыми проходит 2-4 нити колючей проволоки. Ряды уходят в глубь на 5 и более метров.

Спотыкач используется для замедления прохода пехоты, а также снижает наступательную способность атакующей стороны. Согласитесь, вести прицельный огонь и наблюдать за полем боя, проползая под дерущей кожу и цепляющейся за разгрузку колючей проволокой почти невозможно. А колья высотой 25 см и вовсе делают невозможным проникновение под проволокой.

Затраты на сооружение ограждения вида «спотыкач»:

На 100 погонных метров заграждения требуется: 1) Трудозатраты — 120 чел/час. 2) Расход материалов: колючей проволоки 20 мотков, кольев длиной 0.75м. диаметром 5-11 см. — 350 шт, скоб проволочных 15 кг.

Колючая лента

Колючая лента была изобретена в германии, как альтернатива дефицитной проволоке, и снискала большую популярность на военных объектах. Позже ленту стали комбинировать с проволокой, то есть снабжали проволоку чрезвычайно острыми лезвиями.

В отличии от колючей проволоки, лента наносила больший урон, и для диверсанта без инструментов было не редкостью погибнуть от потери крови, пытаясь проникнуть сквозь многочисленные круги-спирали колючей ленты.

Колючая проволока своими руками

Для изготовления колючей проволоки может послужить любой металлический трос, по типу такого который используется несущим в высоковольтных линиях передач, либо другие куски прутьев.

Прутья откусываются под углом с обоих сторон, нам ведь нужен острый конец. Для одной колючки нам понадобятся две острых заготовки длиной 10-15 сантиметров:

В тисках зажимаем стальной уголок с полками, например 15-20 миллиметров, и с краю одной из полок просверливаем отверстие диаметру равное двум диаметрам проволоки. Два шипа, сложенные так, что один выдвинут относительно другого (для того, чтобы после загиба колючка имело острые концы одинаковой длинны), закладывают в отверстие в уголке и наворачивают на приложенные по уголку две жилы.

Для того, чтобы облегчить работу по загибу, используем рычаг, например, металлическую трубку, с подходящим внутренним диаметром (также равным двум диаметрам проволоки или чуть больше).

При размещении колючей проволоки на заборе, необходимо сделать отвес в наружную сторону (ту, с которой ожидаем проникновение), чтобы усложнить задачу противнику:

Создание подземной грибной фермы во время БП.

Люверс — распространенный элемент любой экипировки и снаряжения. Используется, в основном для.

Как бы не старались спецслужбы всего мира, террористам все же удается воплотить свои планы в жизнь.

Даже опытные путешественники и охотники тоже могут заблудиться. Но чаще всего, это грозит.

Как правильно установить “Егозу” на забор (полезные советы)

Правильно установить “Егозу” на забор — полдела, важно еще и не пострадать при проведении работ. Поэтому следует соблюдать технику безопасности

Монтаж необходимо проводить в плотной защитной одежде, т. к. можно сильно порезаться. Особенно стоит позаботиться о защите рук и запястий. Лучше всего подойдут толстые краги, предназначенные для сварочных работ.
Опора (стремянка или козлы) должна быть максимально надежной. Если вы упадете с нее прямо на проволоку, высок риск серьезных травм.
При возможности воспользуйтесь помощью одного-двух напарников.
При установке защитного барьера на металлическое ограждение кронштейны можно приварить к столбам. Так будет надежнее.

Способы монтажа

В зависимости от типа ограждения, полностью из Егозы или только верх, устанавливают различные виды колючей проволоки.

Плоское полотно

При замене устаревшего полотна забора и установке колючей проволоки крепление производится на старое основание. Для населенных пунктов рекомендуют плоское ленточное заграждение Акация. Оно представляет собой каркас с натянутыми между горизонтальными профилями лентами. Колючая полоса монтируется под углом и образует ромбы высотой 380–400 мм и шириной 140–160 мм. В местах пересечения полосы соединены между собой проволокой или скобой. Все элементы ограждения покрыты цинком.

Вариант установки изделия типа «Акация»

Плоское заграждение имеет свои положительные качества для установки его на улицах, где ходят люди:

полотно не выходит за габариты забора;
имеет угрожающий вид;
прозрачность 100 %;
высота до 4 м;
преодолеть очень сложно.

Ажурная на первый взгляд конструкция на самом деле достаточно прочная и травмоопасная. При разрезании проволоки в нескольких местах проникнуть внутрь участка невозможно.

Внешний вид клеток

Прозрачность можно отнести и к недостаткам. Прохожим хорошо видно, что происходит во дворе. Под рамы с колючей проволокой необходимо устанавливать новые опоры.

Установив параллельно с внутренней стороны участка забор из профнастила или поликарбоната, можно скрыть двор от посторонних взглядов.

Чертежи вариантов размещения

Ограда из колючих спиралей

Ограждение больших площадей на открытом пространстве может производиться объемными спиралями Егозы. Ленты с колючками натягивают в несколько рядов. При ремонте забора используют старые стойки. Расстояние между ними должно быть не более 3 м.

Пример расположения проволоки в виде спирали

К столбам приваривают кронштейны и к ним осуществляют крепление колючей проволоки. Сами крепежи могут быть различных видов и форм:

вертикальные;
горизонтальные;
наклонные;
Y-образные.

Схема Г-образного кронштейна

Горизонтальные элементы крепежа согнуты из профиля или прута под углом 90° и прикручиваются одной стороной к столбу, вторая расположена параллельно земле.

Вертикальные кронштейны ровные, и торчат они вверх над столбом. К ним крепят спирали, расположенные в верхнем ряду забора.

Фиксация с помощью Y-образных кронштейнов

В зависимости от высоты над торцом ограды, Y-образные могут иметь стойку и подниматься выше или центром изгиба V привариваться к столбам. Колючие спирали укладывают сверху, между лучами кронштейна.

Колючие спирали поочередно раскладывают, одевая на стойки. Через кронштейны протягивается прочный металлический трос или легированная оцинкованная проволока. Она является основой, к которой крепится скобами Егоза. Натяжение делается с большим усилием, специальным приспособлением.

Соединение спиралей

Спирали колючей полосы могут иметь одинаковый диаметр или нижний ряд 900 мм, самый верхний – 600–400 мм.

Забор

На заборе колючая спираль устанавливается в верхней его части. Способы монтажа различные:

вертикальный;
с наклоном;
комбинированный – многорядный.

Необходимо прочно закрепить защитную конструкцию, повысить класс безопасности территории. Заграждение делается плоским и объемным. На высоте более 2,2 м – выше роста человека, допускается, что острые края выступают за наружные габариты полотна забора.

Схема размещения на ограждении

К кронштейнам крепится классическая проволока. Нити протягиваются в несколько рядов. На такие же приспособления по краю натягивается опорная проволока и фиксируется плоская спираль Егозы.

Объемные колючие мотки устанавливают вертикально над забором или наклоняют в сторону двора. Наиболее надежным считается двухрядное комбинирование ограждение. Одна спираль ставится вертикально, вторая ниже нее со стороны двора на наклонных или горизонтальных кронштейнах.

Схема направляющих тросов и витков

Монтаж колючей проволоки

Изгородь может быть выполнена полностью из колючей проволоки либо дополнять готовый забор. Первый способ хорошо подходит для ограничения территорий под пастбища для скота или временных заборов, второй вариант чаще применяю для надежной охраны частной территории, а также промышленных зданий, складов и прочих особо охраняемых объектов.

Виды кронштейнов для крепления проволоки Егоза

В зависимости от типа ограды и вида Егозы используются различные крепления и кронштейны из стали. С их помощью монтаж колючей изгороди существенно упрощается. Крепление к опорным столбам осуществляется с использованием сварки или саморезов.

Прямой кронштейн. Предназначен для крепления проволоки в несколько рядов и установки спиральных барьеров. Прямой кронштейн можно заменить, используя верхнюю часть опорного столба, которая должна возвышаться над забором;
Так выглядит прямой кронштейн для монтажа колючей проволоки
Г-образный кронштейн. Используется для установки колючей ленты в несколько рядов. Кронштейн с натянутыми линиями проволоки располагается под углом во внешнюю или внутреннюю сторону ограды. На Г-образный кронштейн также можно подвешивать объемную спиральную ленту;
Y-образные кронштейн. Используется для монтажа объемных спиралей или установки рядов колючей ленты;
Полукруглый кронштейн. Может быть установлен прямо или с наклоном к земле, удобен для крепления спиральных барьеров безопасности.

Установка забора из колючей проволоки

Для монтажа колючей изгороди требуется определенная сноровка и аккуратность.

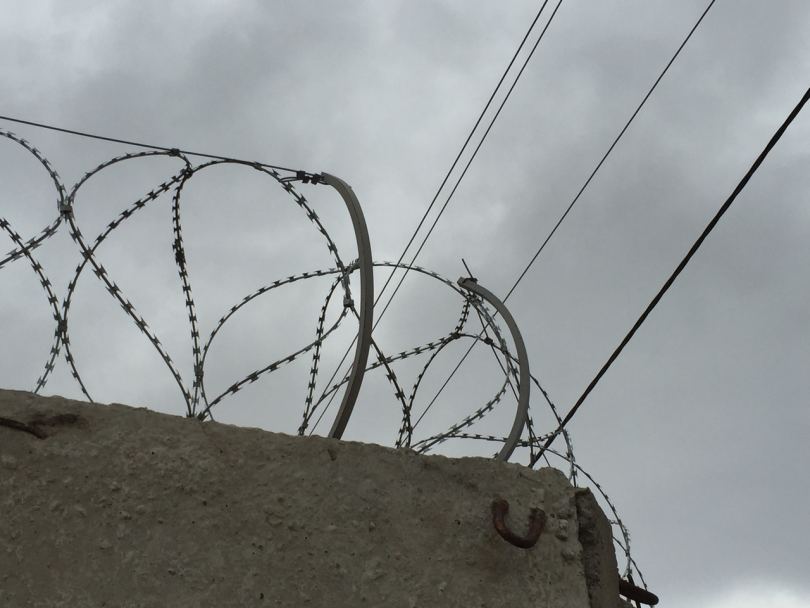

Монтаж колючей проволоки на бетонный забор

Если не прибегать к услуге специалистов, нужно особое внимание уделить технике безопасности и заранее подготовить все необходимое для работы

Защитная одежда. Для монтажа колючей ограды понадобится плотная одежда. Особенно тщательно нужно защитить руки и запястья: колючая лента способна даже перерезать вены. Для этой цели подойдут толстые краги для сварочных работ;
Кронштейны и сварочный аппарат;
Скобы и монтажные клещи для них;
Егоза и стальная проволока-протяжка.

Этапы установки СББ по забору

Монтаж кронштейнов. На столбы приваривается или прикручивается анкерными болтами подходящее крепление.
Установка протяжки. Между кронштейнами натягивается простая оцинкованная или колючая проволока, которая будет служить опорой для спиральной конструкции и не позволит ей провисать. Протяжка должна быть туго натянута, для этого желательно использовать какой-нибудь натяжной механизм, например, лебедку. В зависимости от диаметра спирали устанавливают от одного до трех рядов проволоки.
Растягивание СББ. Очень аккуратно спиральный барьер растягивается с необходимым количеством спиралей на метр. Рекомендовано оставлять 5-6 витков на один погонный метр.
Крепление колючей проволоки. С помощью скоб и клещей Егоза крепится к натянутой проволоке и кронштейнам.

Монтаж спирального барьера по земле

Для установки колючего забора по земле лучше использовать спирали большего диаметра в 2-3 ряда.

Начало установки колючей проволоки по земле осуществляется так же, как и при монтаже обычного забора. Устанавливаются столбы с шагом 2,5–3 м и бетонируются. В качестве опорных столбов используются металлические трубы. Сечение может быть даже самым маленьким. Проволока протягивается в зависимости от способа установки колючего барьера. Егоза монтируется на несущую проволоку и закрепляется скобами.

Внешний вид и конструкция ограды из колючей проволоки

Колючая проволока, а особенно ее новые разновидности в виде спиральных барьеров Егоза, — отличный способ быстро и недорого защитить дачный участок от вторжения. Любой забор, даже самый непрочный, можно превратить в опасное препятствие на пути злоумышленников.

Это интересно: Вязальная проволока для работы с арматурой: познаем во всех подробностях

Монтаж егозы. Инструкция по монтажу егозы

Инструкция по монтажу егозы доступна на этом видео

Для сметчиков. На одном с форумов увидел рекомендацию: брать расценку Е7-24-13, найти расценку на монтаж ж/б столбов забора и отнять ее от расценки Е7-24-13. Останется расценка на монтаж егозы.

Цена установки егозы зависит от того, на какой забор будет она устанавливаться, каким методом, на какой высоте, как далеко находится место монтажа. В случае монтажа егозы в Киеве, Львове и других городах, которые расположены далеко от Запорожья, мы можем выслать бригаду монтажников егозы в командировку или предложить установить егозу нашим партнерам, которые монтируют егозу в этих городах. Не рекомендуем искать в Интернете информацию по поисковым словам инструкция по монтажу егозы, инструкция по установке егозы. Мы обнаружили, что четких инструкций по установке егозы никто не дает, но в результатах поиска много страниц, содержащих вирусы. Наличие на Вашем компьютере системы безопасности, в виде антивируса и других приложений, не гарантирует Вашу безопасность на 100 %. Поэтому, лучше смириться с мыслью, что монтажники егозы неохотно делятся своими производственными секретами, и стоит привыкнуть к мысли, что монтаж егозы нужно заказать у специализированных фирм и дать им заработать или устанавливать егозу своими силами, предварительно поездив по округе и посмотрев как егоза установлена у других.

Обратите особое внимание на технику безопасности. Раны при установке егозы могут быть серьезными

Ведь именно для того, чтобы злоумышленник боялся получить серьезные ранения, Вы и решили купить егозу. На фото егоза Казачка и рука нашего сотрудника.

Схема установки (монтажа егозы) достаточно проста: ее можно устанавливать не посредственно на земле, для этого ее пришпиливают специальными монтажными скобами. Установить колючую егозу можно в один или несколько рядов. Можно егозу на самой земле перед забором установить. Большинство же колючих спиральных заграждений устанавливают поверх заборов; бетонных заборов, кирпичных, систем ограждений из проволоки, например ТМ Betafence, Казачка. Для монтажа колючей проволоки егоза необходимы: кронштейн для егозы, анкерные болты, две, или больше направляющих оцинкованных проволок, или колючих проволок, сама егоза, монтажные скобы, специальные инструменты, клещи для зажима скоб, хорошие специалисты. Хотите хороших специалистов по монтажу егозы? Звоните, и мы вышлем бригаду установщиков егозы к Вам на объект.

Разные способы установки егозы даны на видео и схемах ниже.

При монтаже егозы у покупателей возникают вопросы: покупаем егозу 450/3 с 86 витками с растяжкой на 21,5 метров, а тянется она от силы, на 18 метров. Почему? Ответ: причина в технологии монтажа. Посмотрите на фото, где эта егоза 450/3 растянута на 21,5 метров и видео, где она растянута на 21,5 метров и 18 метров.

https://www.youtube.com/watch?v=Db2Hdp9ZlXshttps ://www.youtube.com/watch?v=-CwappctLio

Но для того, чтобы егозу 450/3 растянуть на максимальное расстояние, ее растягивать нужно поэтапно. Например, по 12 витков на 3 метра. При этом расстояние между соседними витками должно составлять 0,5 м.

Как сделать сплошной тип ограждения

Если по вашей задумке ограждение должно полностью состоять из колючего ограждения, придется применять иной подход. Перед тем как попробовать установить всю конструкцию, нужно позаботиться о прочных опорах для нее.

Процесс возведения такого забора состоит из следующих этапов:

Под установку опор выкапываются ямки глубиной до метра с примерным шагом 2,5 м;
Столбики либо вбиваются в грунт, либо бетонируются в выкопанных ямках;
С оптимальным для высоты шагом (обычно 10-20 см) по всей высоте столбиков привариваются проушины – металлические элементы с отверстиями;
Проволока в несколько рядов крепится к проушинам с помощью скоб, плотно натягиваясь между столбами.

Для увеличения плотности ограждения проволоку можно закреплять в пролетах между столбами крест-накрест.

Часто такие ограждения используют для пастбищ

Совет: чтобы металлические опоры не деформировались со временем, их можно усилить подпорками с одной из сторон. Еще одно хорошее решение – забор с железобетонным фундаментом.

Установка егозы на забор – процесс не сложный, но требующий внимательности и аккуратности мастера. Правильно распределив материал по верхнему краю забора, вы сможете сделать наиболее надежное ограждение своего участка за сравнительно небольшую сумму.

Колючий забор на этом видео впечатляет:

Проголосовали более 355 раз, средняя оценка 4.6

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Вес 1 метра оцинкованной проволоки, размеры и вес бухты стальной проволоки

В таблице приведены теоретические данные. В связи с тем, что по ГОСТам допускаются небольшие отклонения (+ или -) по диаметру проволоки, то и вес 1 п.м. тоже может незначительно меняться.

ф, мм.	Масса мотка, кг.	Внешний ф мотка, мм.	Внутренний ф мотка, мм.	1м/пог. кг, не оц.	Вес 1м/пог. кг, оц.	Масса бухты, кг.
0,5	15 — 20	350-400	150-200	0,0015
0,6	20 — 25	400	200	0,0021	15-20
0,7	25 — 30	400	150-200
0,8	30 — 70	350-500	150-200	0,004	22-30
0,9	80 — 100	350-500	200	0,005	23-30
1,0	80 — 130	500	250-450	0,006	0,0058	57-100
1,2	80 — 130	450-800	400-450	0,009	0,0094	50-120
1,25	120-160	750-800	400-450	0,0099	70-90
1,4	120-160	750-800	400-450	0,012	0,0125	150-180
1,6	120-180	750-800	400-450	0,015	100-170
1,8	120-180	800	400	0,019	0,0198	89-160
2,0	150-180	800	400	0,024	0,025	100-150
2,1	150-180	800	400	0,028
2,4	150-180	800	400	0,0312
2,5	150-180	800	400	0,039	0,405	100-150
2,8	150-180	800	400	0,0447
3,0	150-180	800	400	0,055	0,0572	130-180
3,25	150-180	800	400	0,0574
3,5	150-180	800	400	0,075	0,078
4,0	150-180	800	400	0,099	0,1029	150-200
4,5	150-180	800	400	0,135
5,0	150-180	800	400	0,148	0,1601	150-220
6,0	150-200	750-900	450-500	0,220	0,2308	160-250
8,0	900-1200	1000	500

Стандартные значения массы оцинкованной проволоки:

Сетка значений веса одного погонного метра ОП из углеродистой стали круглого профиля, выпущенной по ГОСТ 1526-81:

0.3 (мм) – 0.003 (кг), 0.5 (мм) – 0.005 (кг), 0.8 (мм) – 0.008 (кг), 1 (мм) – 0.01 (кг), 2 (мм) – 0.02 (кг).

Сетка значений веса одного метра оцинкованной стальной проволоки круглого профиля, выпущенной по ТУ 14-4-1457-87:

0.25 (мм) – 0.0025 (кг), 0.3 (мм) – 0.003 (кг), 0.4 (мм) – 0.004 (кг), 0.5 (мм) – 0.005 (кг).

Материал должен хранится и транспортироваться в катушках и мотках массой 10 (кг) и 25 (кг), дополнительно упаковывается в парафинированную бумагу, полубочку или короб.

Какой толщины может быть?

Толщина оцинкованного покрытия бывает различной. Чем покрытие толще, тем она дороже будет стоить и тем лучше будут ее эксплуатационные качества.

Все существующие в свободной продаже диаметры:

ОП с диаметром 2 мм. Самая тонкая и самая мягкая. Этот материал можно легко вязать руками, но она не подходит для серьезных электротехнических работ.
Диаметр 2,2 мм не сильно отличается от предыдущего варианта.
Диаметр 3 мм. Если используется данная оцинкованная струна, то можно получить более высокие результаты прочности и долговечности, чем если применять проволоку с диаметром 2 мм.
Диаметр 4 мм, которая обладает по всем параметрам средними характеристиками. Она еще достаточно мягкая, но в тоже время уже весьма прочная и по своему сечению вполне подходит для использования в качестве заземления или при других электротехнических работах.
Гораздо реже встречается с 6 мм диаметром. Вполне подходит для использования в сетке при отделочных работах.
8 мм, наиболее толстая из тех, которую можно найти в обычном магазине. Она идеально подходит для работ по созданию кладки, сетки для заливки пола бетоном и т.д. Но и стоит и весит оцинкованная 8 мм катанка значительно больше, чем ее младшие собратья. Поэтому приобретаться должна только в том случае, если вы уверены, что она вам нужна. В иных случаях она будет только лишней тратой денег, ведь чем больше миллиметров, тем она дороже.

Любой оцинкованный мягкий материал может пригодиться вам как в профессиональной деятельности, так и в бытовых нуждах. Для хранения дома и использования лучше всего подойдет канатная оцинкованная проволока с диаметром в 1 мм.

Эволюция колючей проволоки

На сегодняшний день эффективность колючей ограды в сочетании с простотой установки позволяет с успехом использовать ее для обозначения границ следующих объектов:

Частные дома и коттеджи;
Территория для выгула собак. Обеспечение защиты окружающих и спокойной прогулки животных. Часто по такому забору еще и пускают ток, в этом случае собака даже не приблизится к заграждению;
Современная ограда из колючей проволоки и профильных труб
Различные объекты, за которыми требуется наблюдение;
Ограда пастбищ и заповедных зон. Обычно для защиты животных от случайного попадания на автомагистрали;
Участки, на которых осуществляется строительство;
Ограждение особо охраняемых зон: тюрьмы, склады с боеприпасами, военные и секретные объекты;
Склады и промышленные предприятия.

Колючая лента Егоза

Со времен своего появления колючая проволока претерпевала изменения, все более совершенствовались ее прочностные и заградительные функции. Традиционный колючий забор с шипами из заостренной проволоки всем известен.

Оцинкованную проволоку с режущими лезвиями тяжело преодолеть даже со специальными инструментами. По прочности и долговечности колючая лента Егоза во много раз превосходит аналоги.

Плоские барьеры из колючей проволоки

Колючий забор может быть сделан из готовых полотен, выполненных из оцинкованной колючей ленты. Сделанные в виде спирали или сетки плоские ограды обладают прекрасными заградительными функциями и имеют современный эстетичный вид. Производят плоские заграждения путем соединения армированной колючей или скрученной ленты специальными оцинкованными скобами.

Спираль Бруно

Самым надежным вариантом является ограда из спиральной колючей ленты. Объемная конструкция, состоящая из оцинкованной проволоки и режущей ленты, получила название спирали Бруно. Выпускается спиральный барьер разных диаметров, от 45 до 90 см. В отдельных случаях диаметр может быть индивидуальным, в зависимости от потребностей заказчика. Монтаж барьера выполняется по забору или по земле. В свою очередь, по забору спиральную колючую проволоку устанавливают:

Установка заградительного барьера из спирали Бруно

В один или два ряда;
С уклоном, для усложнения проникновения на территорию;
Дополнительно снизу с внешней стороны.

По земле барьер располагают различными способами:

Свободнолежащими — в один ряд или в несколько;
В виде пирамиды;
На опорных столбах — в два или три ряда.

Кронштейны для колючей проволоки

Крепление колючей проволоки может производиться по-разному, для этого используются различные конфигурации кронштейнов, которые закрепляются болтами или привариваются к столбам изгороди.

Колючую или спиральную ленту можно установить на следующие крепления:

На прямой кронштейн спираль закрепляется на скобы, а проволока натягивается в несколько рядов между креплениями;
На Г-образный кронштейн, расположенный с наклоном, — для усиления защитных свойств изгороди;
Y и U-образные кронштейны позволяют различными способами устанавливать спиральные конструкции.
