Керосинорез. разделка толстолистового металла

Отчего возникает шум в котле?

Посторонний шум в котле чаще всего не так опасен, как может показаться обычному человеку. Угроза состоит только в появлении неисправностей в работе, когда котлу потребуется капитальный ремонт или замена. Не стоит откладывать проверку системы отопления в долгий ящик при появлении посторонних звуков в газовой горелке. Нужно сразу обратиться к специалисту, который сможет определить причину возникновения шумов и устранить её. Не рекомендуется самостоятельно разбирать котел, если нет твердой уверенности в том, как он функционирует и из каких деталей состоит.

Чаще всего причинами гудения, постукивания, шипения и другого шума, сопровождающих работу газового котла являются:

• эксплуатация незамерзающих носителей
• снижение давления газа
• накипь на деталях котла
• нарушение работы циркуляционных насосов
• неправильная установка горелки
• сбой работы вентилятора

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

1. Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
2. Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
3. После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

1. Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
2. При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
3. После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
4. Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

Трансформатор для прогрева бетона. Выбираем лучший

Керосинорез. Разделка толстолистового металла

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

1. Наличие плотно прилегающей к корпусу металлической крышки.
2. Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
3. Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
4. Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
5. Латунный корпус (сталь склонна к ржавчине).
6. Удобный маховичок для перемещения регулировочного винта.
7. Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
8. Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.

История создания и определение

Никто достоверно не знает, когда же именно появились и стали эксплуатироваться механизмы для перемещения в пространстве тяжестей. В первую очередь отметим: полиспаст (что это такое, может также подсказать техническая литература) – система блоков и канатов, позволяющая значительно упростить и ускорить проведение запланированных работ с тяжеловесными объектами.

Изучение таких архитектурных памятников, как пирамиды Хеопса в Египте, Великая Китайская стена и прочих стародавних сооружений однозначно подтверждает, что полиспасты, назначение и устройство которых будет рассмотрено ниже, были изобретены несколько тысяч лет назад. Вполне очевидно, что изначально они характеризовались примитивностью.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

1. Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
2. Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
3. После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

1. Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
2. При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
3. После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
4. Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

Трансформатор для прогрева бетона. Выбираем лучший

Керосинорез. Разделка толстолистового металла

Классификация и маркировка листового проката

По видам поставки проката

• В рулонах;
• В листах.

Прокат в рулонах может состоять не более чем из 2-х кусков (отдельных или соединенных сварным швом).

По плоскостности

• ПН — нормальной плоскостности;
• ПУ — улучшенной плоскостности;
• ПВ — высокой плоскостности;
• ПО — особо высокой плоскостности.

По размерам

• I — с указанием размеров по толщине, ширине и длине;
• II — с указанием размеров по толщине;
• III — с указанием размеров, кратных по ширине и длине;
• IV — с указанием мерных размеров по ширине и длине.

По назначению при применении

• ХШ — для холодной штамповки;
• ХП — для холодного профилирования;
• ПК — под окраску (дрессированная);
• ОН — общего назначения.

Резак

Конструкция резака, который снабжён испарителем, весьма схожа с аналогичным узлом для газо-кислородной резки. Она включает в себя:

1. Основной мундштук.
2. Подогревающий мундштук.
3. Головку.
4. Инжектор.
5. Управляющие вентили.
6. Подающую трубку.
7. Регулирующий маховичок.
8. Испаритель.
9. Огнестойкая набивка.

Резак работает следующим образом. Керосин из присоединительного шланга поступает в огнестойкую набивку испарителя, где нагревается пламенем, которое образуется на выходе из вспомогательного подогревающего мундштука. Одновременно через инжектор к рабочей головке керосинореза поступает из баллона кислород. В головке происходит смешивание кислорода с подогретыми парами керосина, после чего смесь поджигается, и в таком виде выходит из зазора между мундштуками. Это – подогревающее пламя, интенсивность которого регулируется при помощи маховичков и вентилей. При этом процентный состав компонентов изменяется в пользу кислорода, температура которого увеличивается до значений, соответствующих локальному плавлению металла в зоне резки. Подводящие трубки располагаются в рукоятке резчика.

Безопасность работ с керосинорезом обеспечивается функционированием предохранительного клапана, который и управляет процессом поджига. Для этого вначале открывают кислородный вентиль, а затем – керосиновый. Затем поджигают смесь у основания мундштука, и поворотом маховичков управляют параметрами образующегося пламени. Если давление компонентов выходит за допустимые пределы, эластичная наполнительная смесь, находящаяся в промежутке между уплотнительными шайбами перегревается/охлаждается, и соответственно отпускает или прижимает пружиной седло к горловине клапана. Таким образом, подача либо увеличивается, либо прекращается вовсе.

При регламентном обслуживании резаков следят за состоянием уплотнений, очищают головки от образовавшихся заусенцев, полируют входные и выходные отверстия, используя хлопчатобумажную чистую ветошь.

https://youtube.com/watch?v=oAS1ObN_cb0

Зачем применяется газовый редуктор

В любом сосуде газ находится под высоким давлением. Это упрощает его транспортировку и эксплуатацию. Однако, к потребителю, будь то плита, котел, сварочное или газопламенное оборудование, он должен поступать под низким давлением. Для такого преобразования существует специальное механическое устройство – газовый редуктор.

На рисунке изображена схема внутреннего устройства

Возьмем, к примеру, пропан-бутановую смесь. Для того, чтобы ее хранить в жидком состоянии, создается давление порядка 16 бар. Вместе с тем, потребителю, в большинстве случаев, достаточно несколько десятков миллибар. Кроме того, выходное давление должно поддерживаться на определенном уровне в процессе опустошения резервуара. Именно для таких целей необходим редуктор. Любая баллонная установка оснащена подобным устройством, без которого невозможна ее безопасная эксплуатация, вне зависимости от того, используется она в промышленных или бытовых целях. Больше узнать о работе газобаллонного оборудования можно в статье: эксплуатация баллонных установок в автономной системе газоснабжения.

Краны и комплектующие

Хоть каждый баллон и снабжен запорным вентилем, но специалисты советуют установить на систему дублирующий элемент. Подойдет шаровый или пробковый кран, но обязательно с желтым маховиком. В эти цвета маркируется вся газовая продукция.

По желанию можно поставить расходометр. Полезная деталь позволит вовремя подготовиться к смене баллона, когда в нем уже будет кончатся топливо. Не нужно выбирать очень точный и дорогой прибор. С простыми функциями легко справится и бюджетная конструкция.

Для уменьшения степени испарения рабочей смеси из баллона многие устанавливают соединительную рампу. Но в этом случае необходимо одновременно использовать не меньше двух емкостей. Это позволит уменьшить расход газа. А также такая деталь сократит вероятность замерзания смеси в редукторе.

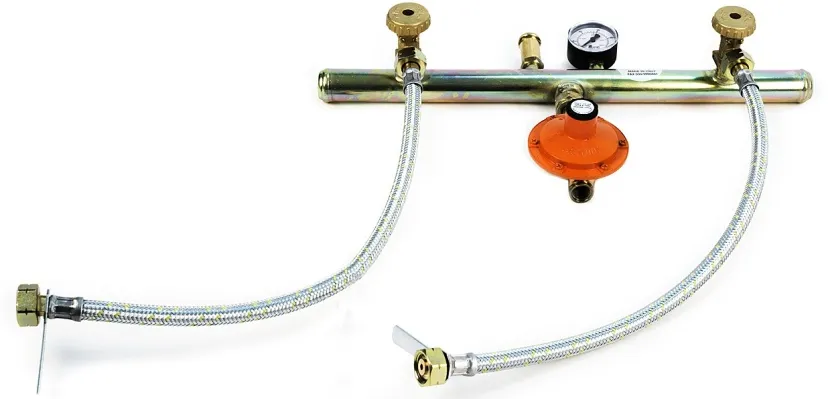

Соединительная рампа для газовых баллонов Источник mrklimat.ru

Можно ли резать керамогранит ручным плиткорезом

Керамогранит является прочным материалом, поэтому и плиткорез должен обладать особыми характеристиками. Для большого объема работ лучше использовать электрический плиткорез. Ручным инструментом много керамогранита проблемно нарезать. Однако делать это можно. Существуют секреты резки ручным плиткорезом плитки повышенной прочности:

1. Для керамогранита подойдет плиткорез из особо прочной стали и качественным резаком. Обычно такие ручные модели являются профессиональными. Простой плиткорез для кафеля в этой ситуации не подойдет.
2. Даже качественным ручным инструментом керамогранит сложно резать. Плиткорез используют при малом объеме работ.
3. Ручным инструментом делают только прямые надрезы по керамограниту. Причем толщина заготовки должна быть в пределах 7-15 мм.

Керамогранит можно разрезать только профессиональным ручным плиткорезом Хороший ручной плиткорез для керамогранита дорого стоит. В этом его большой минус. Дешевым инструментом не стоит даже пытаться сделать рез. О керамогранит быстрее тупится резак. Ролик придется чаще менять.

Принципиальная схема газового редуктора

Такая распространённая проблема в работе газовых баллонов, как гул редуктора, таит в себе сразу несколько причин, которые могут привести к такому интересному эффекту. Но вначале давайте разберёмся с устройством обратного редуктора, как самого распространённого на сегодняшний день. Это поможет нам в дальнейшем понять природу характерных шумов и, возможно, устранить неполадки самостоятельно:

• Корпус – первое, с чего начинается редуктор. Он состоит из двух половин;
• В нижней части корпуса находится входной и выходной штуцера;
• Входной штуцер приводит нас к седлу с резиновым кольцом, необходимым для плотного прилегания клапана;
• Далее идёт основной редуцирующий клапан. Плотное прилегание к седлу обеспечивает резиновая прокладка;
• Прижимную силу клапану обеспечивает рычаг, имеющий разборное соединение с мембраной – резиновой прокладкой, с одной стороны имеющей металлическую сплошную шайбу с рычажным механизмом, а с другой – шайбу, о которую упирается пружина редуктора, находящаяся во второй его части.
• Всё, что находится за мембраной, называется камерой пониженного давления. При его повышении за рабочие пределы мембрана под давлением уходит внутрь своей половины корпуса, приводя в движение рычаг, который и перекрывает основной клапан.

В зависимости от газа, который будет редуцироваться, и типа оборудования, можно выделить огромное количество устройств от редукторов на пропан-бутан, метан, водород, кислород, и другие газы до сложных технических устройств, предназначенных для сетевого, рампового или баллонного оборудования.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

• Вес. Легче стального почти вдвое.
• Удобство обращения. Есть удобные ручки.
• Прозрачность. Уровень заполнения можно легко увидеть.
• Удобство хранения. Можно ставить один на другой и штабелировать.
• Срок службы. Срок службы практически неограничен.
• Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

КЛАПАН БЛОКИРОВОЧНЫЙ ДЛЯ КЕРОСИНОРЕЗА КБ-02М

В соответствие с приложением №9 ИНСТРУКЦИИ ПО ПРОИЗВОДСТВУ СВАРОЧНЫХ И ГАЗОПЛАМЕННЫХ РАБОТ В ПОДЗЕМНЫХ ВЫРАБОТКАХ И НАДШАХТНЫХ ЗДАНИЯХ, единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых (Постановление Госгортехнадзора РФ от 19 февраля 2004 г. N 5):

Для производства огневых работ в подземных выработках и стволах (шурфах) шахт следует, как правило, применять электросварку.

Применение газовой сварки с использованием ацетилена, пропанбутана и других горючих углеводородов запрещается.

В отдельных случаях, когда нельзя применять электросварку, разрешается применение керосинорезов. При этом должен применяться только керосин по ГОСТ 4753-69. Разрешение на применение керосинорезов должен давать главный инженер или главный механик шахты. При огневых работах с помощью керосинорезов должны соблюдаться следующие дополнительные требования:

Керосинорезы должны быть оснащены: — блокировочным клапаном для перекрытия выходного отверстия при разрыве шланга- клапаном для предотвращения проникновения обратного удара в кислородный шланг

Клапан блокировочный для керосинореза “КБ-02М” предназначен для автоматического прекращения подачи керосина при разрыве рукава и используется при газопламенной обработке металлов. Допускается применение клапана в подземных выработках и надшахтных зданиях.

Наименование показателя	Н о р м а
Рабочее давление на входе в клапан, МПа (кгс/см2):	0,1 – 0,3 (1,0-3,0)
Пропускная способность, кг/ч, не менее	3,0
Утечка керосина после срабатывания клапана, л/ч, не более	0,2
Габаритные размеры, мм, не более	длина	144
диаметр	60
Масса, кг, не более	0,5
Присоединительные размеры	к бачку	ниппель — гайка М14х1,5
к рукаву	ниппель под рукав диаметром 6,3 мм

Клапан состоит из корпуса (2), к которому крепится, подвижный в осевом направлении штуцер (3) с ручкой и ниппель (10) с гайкой (9). Для обеспечения работы блокировочного клапана в заданном диапазоне давлений служат пружина (8) и мембрана соединенная с соплом (1).

Керосин из бачка, через ниппель, и калиброванное отверстие сопла (1), по каналам поступает в рукав к керосинорезу.При нормальной работе керосинореза (расход керосина до 4 см3/с) усилие давления на мембрану меньше усилия пружины (8) и сопло (1) находится в крайнем левом положении. При разрыве рукава, благодаря ограничению расхода калиброванным отверстием сопла (1), давление после блокировочного клапана уменьшится. Усилие давления на мембрану преодолевает усилие пружины, вследствие чего клапан перемещается в крайнее правое положение, обеспечивая перекрытие подачи керосина. При этом величина утечки керосина через повреждение в рукаве не превышает 0,067 см3/сек.

Нарушение герметичности резинового рукава, вызывающее утечку керосина менее 4 см3/сек, не приводит к срабатыванию блокировочного клапана ввиду недостаточного снижения давления.

При работе керосинореза с применением блокировочного клапана открытие подачи керосина на бачке и резаке, во избежание срабатывания клапана, должно производится медленно и плавно.

Права на интеллектуальную собственность подтверждены патентом РФ

Товар сертифицирован

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав горелки для кровельных работ, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.
