Какой поперечник шарика в патроне перфоратора

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте

Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента

Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

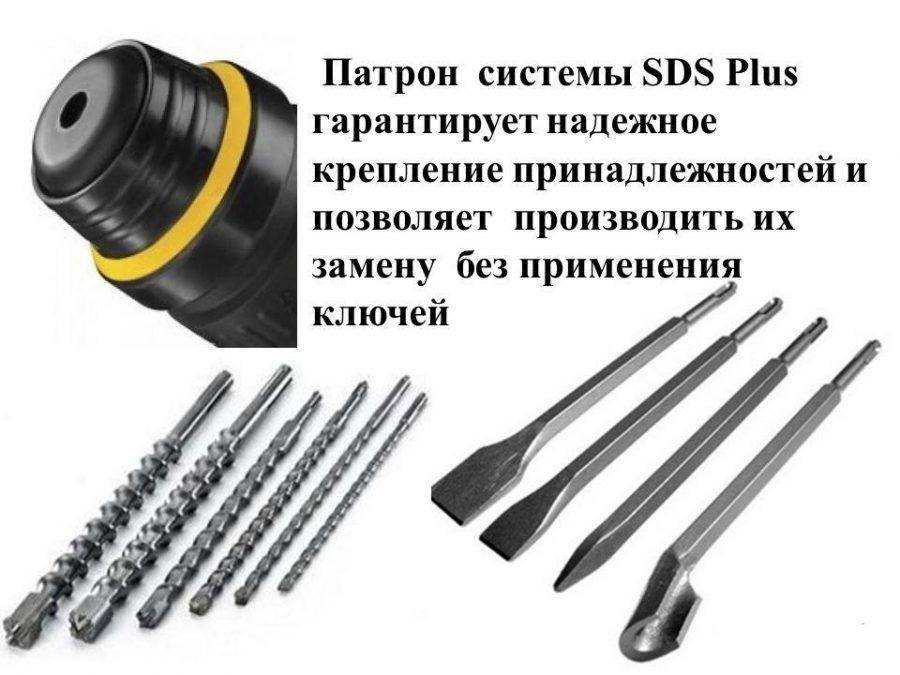

Разновидности sds крепежей для перфоратора

Виды насадок для перфоратора.

Sds крепления можно разделить на несколько видов. Разделяются они между собой разными диаметрами посадочного стержня. Кроме sds, существуют такие варианты креплений для перфоратора:

• sds-plus;
• sds-max;
• sds-top;
• sds-quick.

Sds-top патроны и sds-quick крепления считаются промежуточными вариантами, самые распространенные крепления для перфоратора – это sds-plus.

Такие крепежи имеют широкий спектр возможностей

Установив sds-plus на перфоратор, намного снижается вибрация дрели в процессе работы, что немаловажно для качества и производительности. Обычно эти крепежи применяют для ремонта и в строительстве, причем неважно, выполняет работу профессионал или домашний умелец

Подробная схема перфоратора.

Благодаря многофункциональности и малому весу перфоратора, на котором установлены патроны этого вида, можно выполнять долбление, сверление твердых поверхностей, а также завинчивать шурупы. Электрическая дрель с SDS-plus достаточно популярна, особенно для буров, которые имеют средний размер и применяются в быту (их вес до 3 кг). Причем, говоря о зубилах для перфоратора, следует отметить, что их длина должна быть не более 1 мм.

Электрические перфораторы, которые имеют вес более 3 кг, можно назвать тяжелыми профессиональными перфораторами. Они выдают силу удара до 32 Дж, естественно, в таком случае показатель производительности намного выше. На такие перфораторы устанавливают только крепления sds-max, предыдущий вид патрона просто не сможет удерживать насадки, соответственно, и сверла. Устройство крепления sds-max отличительно в диаметре хвостовика – он намного больше, чем у других патронов, у него есть еще одна направляющий паз. Такие строительные инструменты предназначены для профессионального постоянного применения.

Для некоторых моделей перфораторов характерно сверление без удара, именно по этой причине на них устанавливают обычные кулачковые крепежи, если применяются сверла, которые имеют цилиндрический хвостовик. Самые малораспространенные виды креплений для перфораторов – это sds-top и sds-quick. Они предназначаются для конструкций средних размеров, но потому как существуют sds-plus, их практически не применяют.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно определить его разновидность. После этого проводят разбор инструмента и начинают менять элементы.

Во время разбора элементы выкладывают в той последовательности, в которой снимают — потом будет проще собирать инструмент.

Процесс включает несколько этапов:

1. Удалить резиновый наконечник с торца.
2. Отверткой снять первое стопорное кольцо.
3. Потянуть пластиковый кожух муфты вниз.
4. Снять второе стопорное кольцо.
5. Удалить кожух муфты.
6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если необходимо поменять патрон на перфораторе Bosch, Makita, Decker или, например, Elitech, понадобится извлечь оставшуюся часть втулки. Вместо нее устанавливается новая деталь.

Чтобы понять, какое устройство у механизма перфоратора, требуется осмотреть хвостовую часть насадки. На ней присутствует несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Распространённые неисправности патрона перфоратора и их устранение

В процессе эксплуатации резиновые пыльники стираются и трескаются. Из-за этого в механизм попадает строительная пыль, которая загрязняет смазку и способствует износу внутренних элементов.

Ослабление стопорного кольца приводит к освобождению пружины. Вследствие этого стопорные шарики вылетают из пазов и бур не фиксируется.

Износ канавок направляющего цилиндра препятствует полноценному закреплению буров.

При сильном износе пружины ухудшается амортизация.

Диаметр стопорных шариков по мере износа уменьшается. В конечном счёте, они будут не способны удерживать бур.

Некоторые детали такие, как шарики, стопорные кольца, и пружины можно использовать от других устройств. Что касается пыльников и направляющего цилиндра, в случае необходимости их замены придётся купить оригинальные детали.

Ремонт патрона перфоратора в целом под силу каждому мастеру. Все необходимые детали можно найти в магазинах инструментов. Как видно вовсе необязательно обращаться в ремонтную мастерскую для восстановления перфоратора, устранить неисправность можно и своими руками.

О насадках

Существует несколько типов буров и иных насадок для перфоратора:

1. Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
2. Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
3. Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
4. Пики – часто используют для создания отверстий для труб.
5. Буры в виде лопаток – для создания каналов под электропроводку.

Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.

Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.

Форма зависит от того, для чего используется насадка:

1. Шнековые – нужны для создания глубоких отверстий разных диаметров.
2. Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
3. Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
• Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

• регулятор оборотов,
• электронный и щеточный реверс,
• система быстрой замены,
• различные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Патроны бывают нескольких видов

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Зачем надо сверлить бетон

Сложность высверливания отверстий в бетоне заключается в том, что он имеет очень высокую прочность и поэтому тяжело поддается обработке. Кроме того, бетонные поверхности не однородны по составу. Они могут включать металлическую арматуру, щебень и прочие наполнители, а это сильно затрудняет работу. Справиться с такой работой способен перфоратор, который может сверлить отверстия с ударом и без удара, а также выполнять удары без сверления.

С помощью перфоратора можно производить все виды ремонтно-строительных работ, касающихся твердых материалов. Этому инструменту доверяют всю работу по обработке бетона, кирпича или натурального камня. Высверлить глубокие и широкие отверстия, проштробить каналы для укладки электропроводки, сколоть керамическую плитку, снять штукатурку или пробить каменную кладку – все это можно сделать перфоратором.

Твердость вкраплений щебня в бетоне намного выше твердости остальных фракций

Такой многофункциональный инструмент, как перфоратор способен проделывать отверстия в бетоне различных размеров и для различных целей. Особенно часто это приходится делать в процессе:

• подвески кондиционеров;
• установки мебели;
• монтажа сантехники;
• устройства электроразводки;
• проведения отделочных работ.

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Что нужно знать про патроны перфоратора

Технические характеристики перфораторов с разным внутренним объемом.

Для бесперебойной и качественной работы дрели ее составляющие, в том числе и патроны, необходимо осматривать и проводить чистку. В некоторых случаях понадобится даже небольшой ремонт, например, замена пружины. Необязательно быть мастером или техником – процедура достаточно простая и не требует определенной сноровки, тем более что sds, даже у разных производителей, практически одинаковые по строению и наличию составляющих.

Самая распространенная проблема дрели – проворачивание сверла и нарушенное движение зубчатого обода. В таком случае нужно заменить патрон дрели.

Практически во всех перфораторах они крепятся шпинделем, в некоторых есть винтовой стержень для фиксации, поэтому сначала открывается зажимной патрон и выкручивается винт. Если он сидит очень туго и никак не поддается, можно попробовать капнуть на него несколько капель масла или «жидкий ключ» – возможно, ржавчина или мелкий мусор стали причиной того, что винт не откручивается. После того как винт будет выкручен, необходимо открутить сам патрон.

Принцип работы ударного механизма перфоратора.

В некоторых случаях понадобится стопорить его ось, для того чтобы его снять. В некоторых новых моделях перфораторов есть специальные выемки для ключа, который поможет снять без проблем патрон, но в старых моделях для того, чтобы избавиться от патрона, понадобится снять верхнюю крышку и стопорить ось изнутри. Если патрон зафиксирован шпинделем, то лучше его придержать ключом или зажать в тисках, только после этого снимать.

Если в патроне перфоратора нет пластиковых составляющих, для очищения его необходимо положить на 24 часа в керосин, таким образом он очистится от мелкого мусора и пыли. Для чистки пластиковых деталей применяют аэрозольные масла. В некоторых случаях умельцы применяют для очищения деталей проникающую смазку, но следует запомнить, что после нее детали очень быстро ржавеют.

Очень распространенная ситуация, когда сверло заклинивает в патроне. Причиной может стать неправильная установка бура или насадки. Из-за колебаний, которые происходят во время сверления, ломается патрон, и как следствие, дрель не работает. В некоторых случаях сверло может просто соскочить, потому что неправильно зафиксировано, это может стать причиной серьезных травм. Специалисты рекомендуют тщательно устанавливать сверло, насадку в патрон и обязательно отключать от источника электропитания перфоратор.

Перед тем как поменять патрон на перфораторе, неважно, какую мощность имеет инструмент, следует определить заранее, какой модели и модификации нужен патрон. Если возникают сомнения, то лучше спросить у специалистов, они помогут выбрать правильный патрон

Если замена бурильного сверла или насадки проходит довольно часто, то лучше подойдет быстрозажимный.

Если применяются в основном большие сверла, тогда лучше установить ключевой патрон, в таком случае перфоратор намного дольше прослужит. Приобрести крепление для перфоратора можно в любом строительном магазине. На сегодняшний день проблем с их производством нет. Но необходимо помнить, что для каждой модели перфоратора существует свой вид патрона, поэтому выбирать крепление лучше либо с наличием дрели, либо с самим патроном. У известных производителей всегда в комплект к перфоратору входит и запасной патрон. Обычно крепежи прорезинены – это тоже мера безопасности во время замены. Если приобретается новый патрон, то лучше выбирать тот, который прорезинен.

Предохранительная муфта

При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.

По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.

Как снять патрон с перфоратора

Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

Основные правила эксплуатации и ухода

Правильный уход за приспособлением обеспечивает длительный период его эксплуатации

При этом обязательно требуется уделять внимание смазке редуктора. Это особенно актуально при работе с бетоном, поскольку она сопровождается появлением большого количества пыли

После окончания работы нужно протирать инструмент мягкой тряпкой. При необходимости допустимо пользоваться мыльным раствором

Немаловажное значение имеет чистота вентиляционных отверстий

Возможные неисправности патрона и их устранение

Патрон постоянно подвергается повышенным нагрузкам. Потому он может сломаться. В такой ситуации эту деталь требуется заменить

Чтобы избежать быстрой поломки элемента, важно обеспечить ему профилактический уход — промывать бензином от пыли и чистить от загрязнений

Чтобы заменить патрон, необходимо снять следующие элементы:

• резиновый пыльник;
• стопорное кольцо;
• пластиковый пыльник;
• шайба, которая прижимает шарики;
• пластины для фиксации;
• пружина.

Стоит учитывать, что количество колец и пластин может отличаться в зависимости от модели. На место снятых элементов нужно поставить новые детали.

Применение перфоратора для ремонтных и строительных работ имеет определенные особенности

Чтобы получить нужные результаты, важно правильно выбрать режим и следовать инструкции

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

1. Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
2. Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
3. Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
4. Пружина. Ее износ или разлом снижают амортизацию.
5. Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

Нюансы разборки и сборки патрона для перфоратора

Детали любого инструмента нуждаются в регулярном осмотре и чистке. Патрон для перфоратора – не исключение. Если вы хотите, чтобы оснастка прослужила вам долго, и работать с ней было легко, то привыкайте систематически ухаживать за ней.

• Отодвиньте ту часть, что из пластика и снимите резиновый уплотнитель.
• При помощи отвёртки уберите фиксирующее кольцо, а затем фиксирующую шайбу.
• Кольцо, расположенное за шайбой, также нужно убрать.
• Начните разбирать механизм SDS. Выньте последовательно шарик, шайбу и пружину.
• Все разобранные детали необходимо аккуратно почистить и смазать маслом.
• Чтобы собрать патрон повторите выше описанные действия в обратном порядке.

Выбирая оснастку для перфоратора, мы часто задаёмся вопросом, какой патрон лучше. Ответ довольно прост. Лучшим будет то устройство, которое оптимально подходит к вашему инструменту по всем параметрам и отвечает каждой из поставленных вами задач.

При покупке желательно отдавать предпочтение проверенным брендам. Крупные производители дорожат своей репутацией, и не будут экономить на качестве.

Рекомендации по смазке

Важно учитывать, что новые патроны изначально сухие, либо смазка там добавлена в минимальном количестве. А при ремонте старых элементов удаляется прежняя смазка. Следовательно, в обоих случаях требуется добавить или обновить смазку

Следовательно, в обоих случаях требуется добавить или обновить смазку.

Не стоит даже и спрашивать о том, нужно ли вообще смазывать патрон бытового, профессионального или полупрофессионального перфоратора. Да, это необходимо делать в обязательном порядке. Иначе износ детали ускорится в несколько раз. Прибор быстро выйдет из строя.

Искать универсальные смазки не стоит. Лучше загляните в руководство по эксплуатации вашей марки и модели перфоратора. Производитель чётко указывает, какое средство и в каком количестве нужно вносить. Учтите, что дефицит смазки, как и её избыток, могут одинаково быстро привести к выводу устройства из строя.

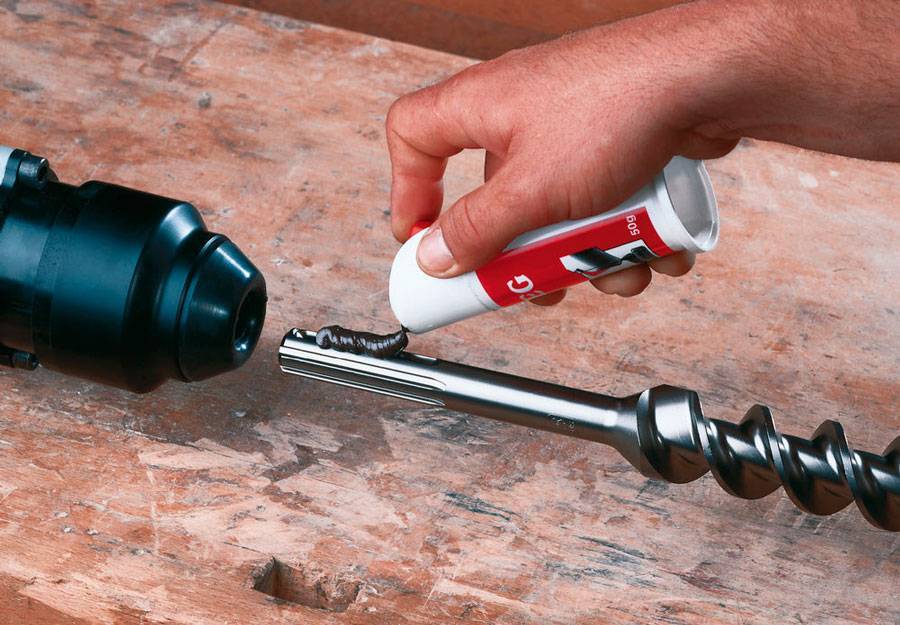

Смазку обычно наносят именно на сам хвостовик. Тем самым смазка оказывается внутри зажимного механизма. После извлечения насадку следует протереть от пыли и отработки. Это позволит продлить срок службы смазочного материала, находящегося внутри патрона.

Обычно производители перфораторов рекомендуют применять смазку под собственными торговыми марками. Нарушать это требование не стоит, поскольку состав аналогичных средств, но от других производителей, может отличаться. А с тем, как правильно вставить патрон в свой перфоратор, каждый владелец электроинструмента точно должен разобраться.

Зачастую требуется навернуть патрон на электроинструмент, вставить в гнездо винт и закрутить его с помощью отвёртки. Ориентируйтесь на механизм соединения патрона и перфоратора, используемый на конкретном устройстве. Теперь прибор готов к работе. Нужна лишь насадка. Тут достаточно собрать сам разобранный для ремонта патрон, подобрать насадку, которой будете работать на перфораторе, вставить в отверстие, зажать и приступить к работе.

Есть ли у вас перфоратор? Какого типа? Какой патрон на нём используется? Приходилось ли его снимать, менять или ремонтировать? С такими сложностями столкнулись при этом?

Патрон

Все электронные перфораторы обустроены ординарными и надежными патронами SDS. Их макет был разработан инженерами западногерманской конторы Bosch. Как следует, аббревиатура в заглавии происходит от германских слов: Steck, Dreh, Sitzt. Что в этом случае значит воткнуть, повернуть, сесть. В текущее время выпускается 5 модификаций этой конструкции:

• SDS. Для хвостовиков Ø 10 мм, с два продольными пазами для защиты от скручивания. Глубина вставки хвостовика 40 мм. Эта конструкция отлично работает с хвостовиками SDS-plus.
• SDS-plus. Фаворит по частоте использования посреди патронов для ударных дрелей. Предназначен для хвостовиков Ø 10 мм, с 4-мя прорезями (два длинноватых от скручивания и два маленьких для защиты от выпадения). Глубина вставки 40 мм. Этот тип употребляется на легких перфораторах. Может работать с вложениями Ø четыреста 30 два мм, длина от одиннадцать см до один м.
• SDS-top. Редчайший вид. Подходит для средних перфораторов. Насадка для него имеет хвостовик. Ø четырнадцать мм, с 2-мя длинноватыми и 2-мя маленькими пазами. Комбинированная глубина 70 мм, при поперечнике сверла менее 30 два мм.
• SDS-макс. На перфораторах встречается только малость пореже, чем на поводке. Предназначен для сверл поперечником более два см. Употребляется в главном с томными перфораторами. Хвостовик для него Ø восемнадцать мм подходит для девять см, имеет три длинноватых и два маленьких паза.
• SDS-quick. Этот тип предназначен для хвостовика с шестигранной головкой на четверть дюйма заместо хвостовика с прорезями. Он даже может задерживать сверла и биты. До две тыщи девять года включительно устанавливался только на Bosch Uneo. Буры не делают толще один см.
• SDS-шестнадцатеричный. Только резцы и долота имеют хвостовик для работы с ним. И обустроены только отбойными молотками.

В конструкции перфоратора и патронов электродрели нет ничего общего. Патрон дрели зажимает дрель подвижными губами. В перфораторе сверло фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Подпружиненные шарики не дают ему выпасть. Чтоб закрепить сверло, необходимо воткнуть хвостовик в отверстие патрона. И, надавив на насадку, вставляем ее вовнутрь до щелчка. Чтоб снять дрель, потяните пластиковую юбку на себя.

READ Сравнение Перфораторов Макита Hr 2450 И Бош Gbh 2 28 Dfv. Поломки После Года Использования

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Виды сверл для перфоратора

Наконечники бывают следующих видов:

• зубило;
• сверло;
• пика либо зубило-пика;
• канальный бур;
• коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

• легированных;
• быстрорежущих;
• углеродистых.

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

По виду рабочего наконечника буры классифицируются на следующие виды:

1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

• электродвигатель;
• предохранительная муфта;
• «пьяный» подшипник;
• летающий поршень;
• патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

• электромеханический;
• электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

• SDS-plus;
• SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Какой выбрать

Окончательный выбор патрона типа SDS для перфоратора зависит от условий эксплуатации, а также конструктивных особенностей и мощности электроинструмента:

• plus — идеально подходит для «легких» моделей, предназначенных для работы в бытовых условиях и при производстве строительных работ и использования насадок с диаметром от 4 до 32 мм.;
• max — обычно используется с более мощным электроинструментом с профессиональной оснасткой, диаметр которой может достигать до 60 мм.;
• top — устаревшие фиксирующие устройства, которые встречаются исключительно на старых полупрофессиональных моделях;
• quick — патрон, разработанный специально для инструмента Bosch из линейки Uneo с особым механизмом фиксации;
• hex — специальная модификация для мощного инструмента для работы с долотом, пикой и большими бурами;
• spine — китайская разработка со шлицевым механизмом фиксации насадок под насадки со специальным уплотнением на конце хвостовика, за счет которого идет ударная работа.

Таким образом, для подавляющего большинства владельцев перфораторов лучшим вариантом станет патрон типа СДС-плюс

Профессионалам лучше обратить внимание на модели, оснащенные фиксаторами типа СДС-макс. Ведь все остальные модификации устройств из серии SDS либо морально устарели, либо предназначены для решения специфических задач

Несъемные патроны подходят тем владельцам электроинструмента, которые используют свой мощный агрегат в основном для «долбежки» бетона и других материалов повышенной прочности. Съемные фиксаторы значительно увеличивают скорость работы в тех случаях, когда оператору приходится постоянно менять насадки на сверло. Правда в этом случае хозяину инструмента придется дополнительно купить комбинированный патрон цангового типа.
