Как заточить фрезу на триммер

Как заточить ножи мотокосы и триммера

Поначалу пристально осмотрите ножик триммера, нет ли на нём погнутостей либо трещинок (чтоб исключить разрыв ножика на больших оборотах).
По шаблону нового ножика начертите на изношенном ножике полосы заточки (чтоб обеспечить корректность формы ножика и равномерность его износа).
Ножики триммера нужно затачивать на тихоходном наждачном круге со средней зернистостью (чтоб режущие грани стали наточенными и при всем этом не перегреть металл).
Все грани затачивайте идиентично!, не спеша, под углом 30° (чтоб исключить вибрацию ножика при работе триммера и обеспечить незапятнанное и лёгкое кошение).

Если ножи мотокосы

(ножики триммера) тупые либо некорректно заточенные – это перегрузка мотора, завышенный расход горючего, низкая производительность, плохое кошение и стремительная утомляемость оператора.

Инструкция по замене диска на бензокосе с пошаговым описанием

Разобравшись в конструкции режущих ножей, остается выяснить процесс их замены и установки на инструмент. Если на бензокосе стоит головка с леской, и планируется установка металлического диска, то никакие переделывания конструкции не понадобятся.

Чтобы установить на триммер металлический диск, необходимо соблюдать следующую инструкцию:

Для начала снимается пластиковый защитный кожух — не обязательно. В зависимости от модели инструмента, процесс демонтажа может отличаться. Если на триммере стоит металлических кожух, то снимать его не нужно. Снятие пластикового кожуха выполняется для того, чтобы установить металлический
Используя специальный ключ-шестигранник или отвертку, необходимо заблокировать редуктор. Отверстие для блокирования вала может находиться сбоку или с торцевой стороны
С инструмента скручивается косильная головка или шпуля, если они установлены
На место головки или шпули устанавливается диск. Внутренний диаметр диска должен расположиться в специальном пазу. Устанавливается насадка так, чтобы лицевая сторона (с буквами) смотрела вверх
После установки диска, ставится фиксирующая шайба соответствующего размера. После этого завинчивается крепежная гайка, предварительно заблокировав вал редуктора. Направление вращения для завинчивания крепежной гайки — против часовой стрелки
После окончания работ, необходимо установить защитный металлический кожух. Если его нет, следует оставить пластиковый кожух

Как видно, процедура замены диска на триммере совсем не трудная, и занимает по времени не более 5 минут. Ниже на видео показано, как правильно необходимо менять косильные головки и круги на бензокосах.

Выведение спусков

Если нож долгое время не точился, на нём с большой вероятностью появятся выщербленные сколы. От них нужно избавиться, выведя кромку лезвия под равномерным углом по всей длине режущего участка

Обратите внимание, что кромок на каждой стороне может быть несколько, в таком случае у газонокосилки образуется несколько режущих плоскостей

Ножи газонокосилки имеют одностороннюю заточку, спуск которой, как правило, обращён вверх. Чтобы вывести спуск под нужным углом, следует воспользоваться электрическим точилом с камнем из карборунда, а при отсутствии такого — мелким напильником

Очень важно снимать металл равномерно с обоих лопастей. Поэтому держите одинаковый нажим и хотя бы примерно считайте количество проходов точила

Небольшие отклонения угла заточки не критичны, однако чем ровнее будут выведены спуски, тем больше будет ресурс ножа. При выведении формы лезвия оно всегда двигается на зерно во избежание образования крупных заусенцев и облоев. Использовать болгарку для предварительной заточки не следует — перегрев может ухудшить качества металла. Однако можно установить на УШМ лепестковый или тарельчатый диск под наждачную бумагу.

Как сделать своими руками

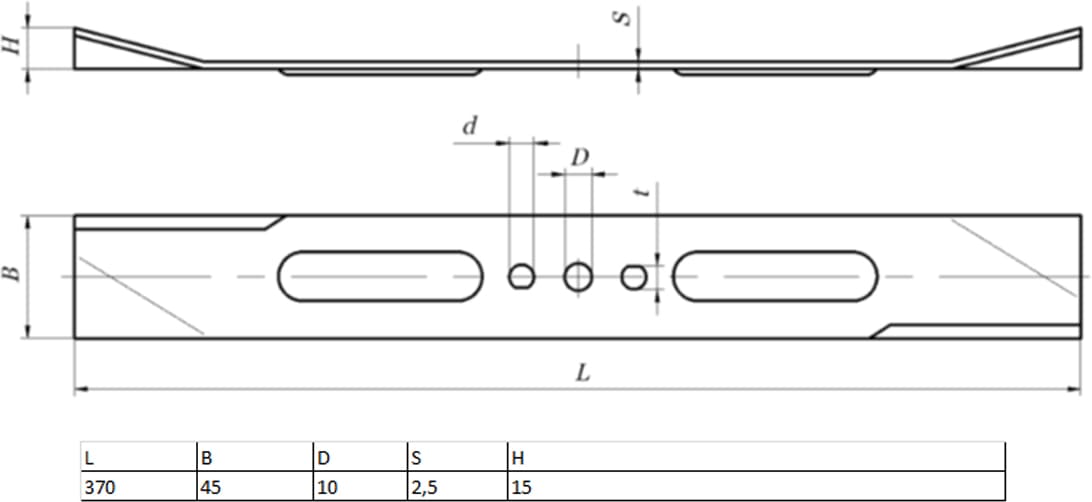

Лезвия для газонного триммера могут быть как в виде одной сплошной длинной планки, так и двух более коротких пластин. Проще всего сделать одно длинное лезвие. Дело в том, что сбалансировать два отдельных режущих элемента, которые работают синхронно на высоких оборотах очень сложно. От точности баланса лезвия зависит равномерность его работы, вибрация, а также это отражается на ресурсе устройства и удобстве его применения.

Сделать лезвие довольно просто. В первую очередь нужно взять лист стали толщиной не менее 3 мм и вырезать с помощью болгарки полотно будущего режущего элемента. Габариты пластины примерно такие: ширина от 40 до 60 мм, а длина может быть в пределах 30 — 50 см. Длина полотна зависит от диаметра защитного купола.

Для участков с каменистой почвой рекомендуется делать нож из более толстого листа металла.

После того как полотно было вырезано нужно сделать кромку лезвия, а также лопасти ножа. Они нужны для создания завихрения в процессе кошения травы. Длина лопасти вдоль полотна составляет 50 мм, а поперёк 25 мм. Высота изгиба около 15 мм. Сама режущая кромка должна быть в длину 60 — 80 мм. Стачивается она от края полотна.

Важно помнить то, что расположение лезвий и лопастей на обоих концах должно быть противоположно друг другу. Также стоит учитывать направление движения ножа

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие

В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие. В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться.

Обычно этого делать не придётся, если крепёжное отверстие отцентрировано, но перепроверять баланс нужно обязательно. Плохо сбалансированный нож в процессе эксплуатации вызывает биение и пагубно отражается на ресурсе газонокосилки.

Делать самодельные односторонние ножи не рекомендуется. Их довольно трудно балансировать, а во время работы положение одного элемента относительно другого может сбиться. Это вызовет дисбаланс и негативно отразится на удобстве кошения травы и техническом состоянии аппарата.

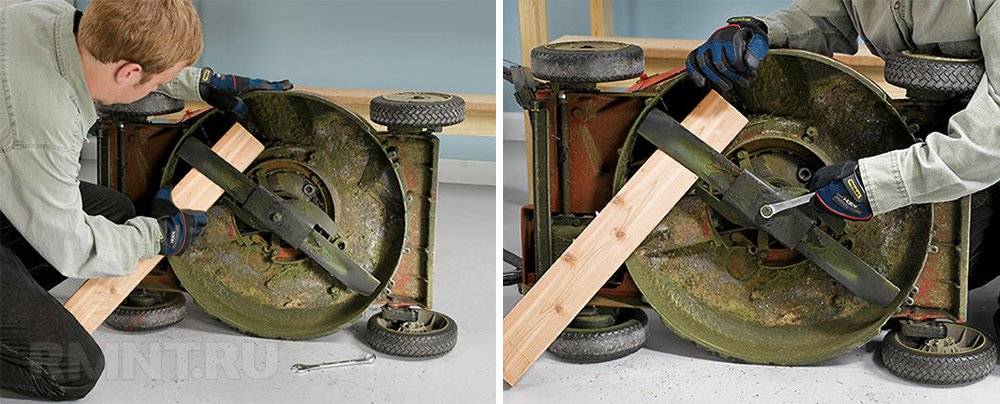

Как снять нож с газонокосилки

Перед тем как приступить к частичной разборке газонокосилки, нужно обезопасить себя и её. Если устройство с электрическим приводом достаточно просто отключить от сети, то бензиновые газонокосилки требуют предварительной подготовки. В первую очередь нужно снять колпак со свечи зажигания. Далее следует исключить протечки топлива, то есть либо слить бак, либо подложить под крышку герметичную резиновую мембрану и перекрыть топливный кран. Переворачивать газонокосилку следует только в сторону рукояти, если иное явно не указано в инструкции по эксплуатации. Перед тем как перевернуть газонокосилку, не забудьте пережать шланг выхлопа картерных газов, чтобы не разлить масло.

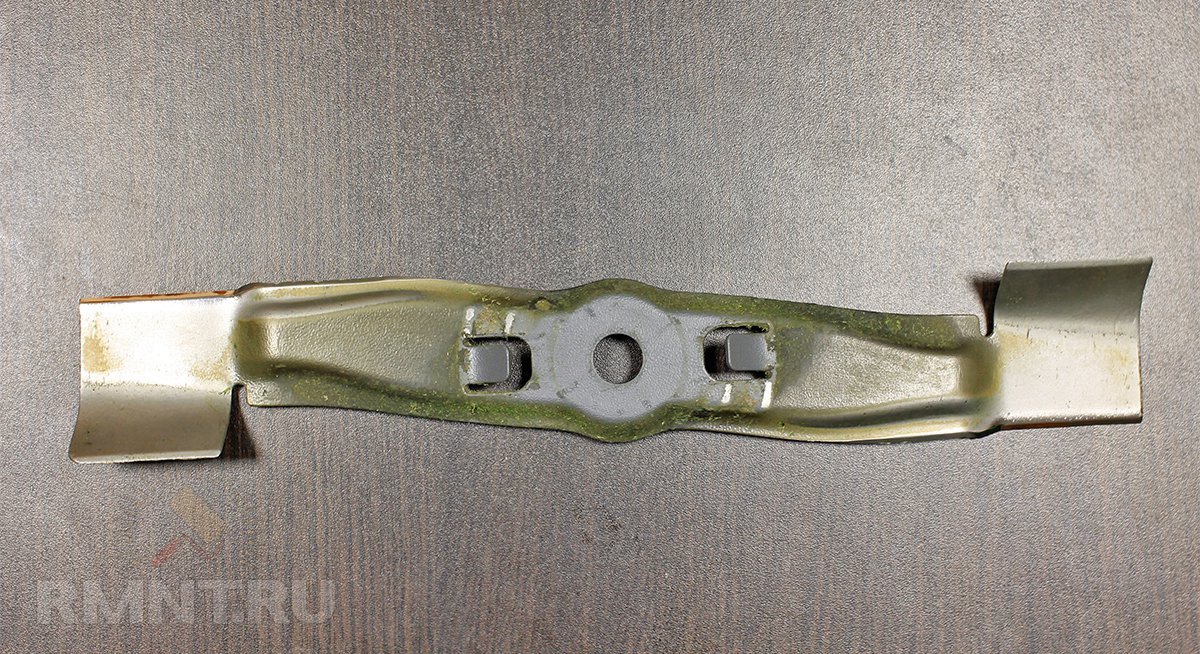

В газонокосилках используются ножи разных конфигураций. В простейшем случае это обычная двухлопастная пластина сложной формы, однако нож может быть и составным — верхнее лезвие предназначено для мульчирования скошенной травы. Также встречаются четырёхлопастные ножи, которые могут быть как составными, так и на общей базе.

Нож может крепиться либо одним болтом по центру через фасонную шайбу, либо двумя болтами с посадкой на центровочное отверстие или штифт. В любом случае резьба на болтах правая, соответственно, откручивать нужно против часовой стрелки. Чтобы заблокировать вал от вращения, подставьте под нож брусок, упёртый в землю. Желательно запомнить или наметить положение лезвия(ий), дабы ничего не перепутать при обратной сборке. Выкрученные болты временно наживите в свободные отверстия.

Когда следует применять диск, а не леску

Для хозяев дач, земляных участков, любителей газонов триммер является ассистентом, который ускоряет рутинную работу. При эксплуатации инструмента появляется ряд вопросов, связанных с тем, какие лучше использовать насадки, как создавать их замену без помощи других.

При работе с бензокосой нередко употребляют леску, которая стоит дешевле, чем диски. Не считая цены, у нее еще есть и последующие практические достоинства:

Недочетом лески будет то, что она подходит только для покоса низкой травки, так как по другому нередко забивается. Это типично как для электронных, так и бензиновых кос. Когда травка наматывается на шпиндель, на валу появляется огромное сопротивление, и он повреждается. При всем этом также может выйти из строя поршневая система (в бензокосах) либо перегреться и сгореть электродвигатель (в электронных косах).

В ряде всевозможных случаев ножики являются более действенными. Их употребляют для скашивания:

высочайшего и огрубевшего травяного покрова;
бурьяна;
побегов деревьев;
домашних (к примеру, малины, смородины) и дикорастущих (шиповник) кустарников.

Благодаря применению ножей инструмент изнашивается медлительнее: связано это с тем, что он пореже забивается.

Геометрия зубьев фрезы

Производительность зависит от правильной заточки зубьев. Конфигурации рабочих поверхностей применяются для решения даже самых сложных задач.

Исполнение спиральной фрезы осуществляется с большим и малым наклоном зубьев под заданным углом. Предназначение этого вида инструмента: для проведения черновых и чистовых операций, в том числе переменных шагов.

Угол наклона – это угол, образованный между плоским концом и кромкой стружечной канавки стандартной фрезы.

Значение углов:

малый не более 35;
большой 35 и выше.

Отличным вариантом для начальной и финишной обработки являются углом наклона зубьев – 38. Прямоугольные инструменты имеют максимальное значение.

Инструмент с переменным шагом пользуется спросом, вдоль длины производится замер шага спирали.

Заточка диска триммера. Сделай Сам.

Показал как можно заточить
стандартный диск триммера для лучшей резки травы и тонких деревьев.

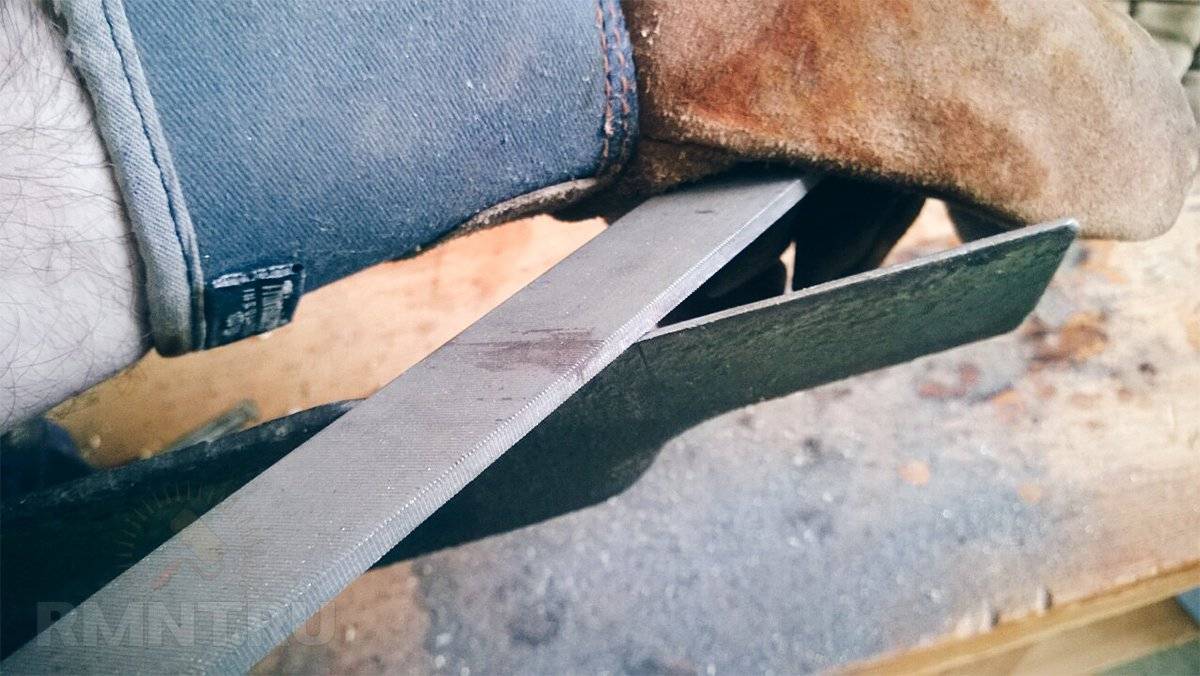

У каждого лезвия есть минимум четыре поверхности для заточки. Это две боковые кромки снизу и две боковые кромки
сверху. Также стоит отметить, что у триммера затачивается лишь верхняя, срезающая часть ножей-лопастей, нижнюю точить не нужно.

Для триммера, ножи-лопасти которого довольно тонкие, достаточно 4-6 движений напильником
по каждой из поверхностей. Движения напильником должны быть сильными, но плавными и не резкими, иначе можно зазубрить края ножей триммера. Помните, что главное. это чтобы все поверхности были заточены одинаково и симметрично, иначе начнутся перебои при скашивании травы. Напильник движут обычно вниз под тем же углом, под которым расположены острия лезвия. Таким же образом удаляется ржавчина. Нужно следить, чтобы не сточить слишком много материала с края, иначе триммер не сможет работать: ведь все остальные части триммера «подогнаны» под определенную ширину ножей.

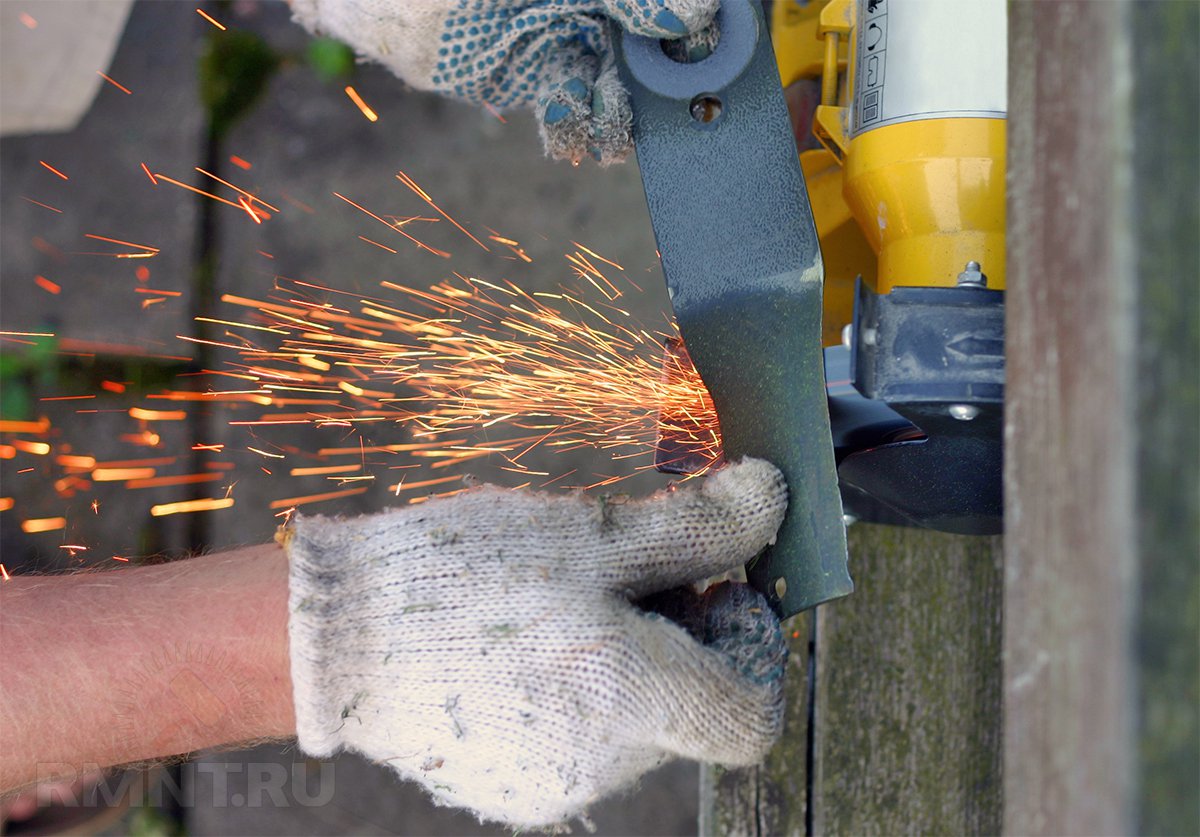

Точить лезвия триммера вручную очень сложно и долго, процесс этот слишком трудоемкий, поэтому некоторые пытаются заточить ножи-лопасти на точильном кругу. Делать этого не стоит, так как руками, даже в перчатках, триммерные ножи
при поднесении к вращающемуся с высокой скоростью наждачному камню, не профессионалу не удержать. Ножи могут вырваться из рук и нанести увечья. Как поменять нож на как правильно заточить диск для элемент для триммера по. Искры от соприкосновения металла ножей и точильного круга могут попасть в глаза и ослепить, что тоже может повлиять на то, что триммерные ножи выпадут из рук. Так что стоит потрудиться и аккуратно заточить триммерные ножи
вручную.

После того, как ножи заточены, можно натереть их воском для лучшего скольжения. Воск также убережет ножи от ржавчины. После того, как все нужные операции завершены, ножи-лопасти устанавливаются обратно в режущую головку в порядке, противоположном порядку разбора.

Несмотря на то что лезвия газонокосилки изготавливаются из качественной стали, время от времени их заточку приходится обновлять. К счастью, для этого не нужно специальных навыков и оборудования, и сегодня мы расскажем вам, как заточить нож газонокосилки самому, не ухудшив качеств металла.

Срезать излишки травы с газона можно даже если у ножа косилки кромки очевидно затуплены. Однако при этом побеги будут расслаиваться в продольном направлении, превращаясь в бахрому. Через несколько дней после кошения трава станет жухлой и будет болеть ещё несколько недель. Срез должен быть ровным и аккуратным, тогда он затянется буквально за несколько часов и газон всегда будет сочно-зелёным. Для этого требуется, чтобы нож был заточен практически идеально.

Слева: трава, срезанная затупленным лезвием газонокосилки. Справа: трава, срезанная острым лезвием

С помощью чего фиксируется инструмент?

Оснастка, используемая для крепления инструмента, делится на 2 типа:

насадочную;
концевую.

Концевая крепится с помощью цанги и патрона, а насадочная устанавливается на шпиндель с применением специальной оправки.

Для крепления инструмента производят оправки 2-х видов:

центровые;
концевые.

Центровые оправки производят с коническим хвостовиком, имеющим размеры соответствующие отверстию в шпинделе, и производят 2-х типов 7:24 и конус Морзе.

Допускается при использовании такого типа оправок устанавливать несколько режущих инструментов с фиксацией специальными кольцами.

При использовании цилиндрической концевой фрезы нужен патрон с цангой. Обычно в оснастку входит 7-11 цанг позволяющих подобрать требуемый размер для надежной фиксации.

Где и какой нож лучше?

Когда возможностей лески недостаточно, стоит подумать об её замене на стальной или пластиковый нож. Если в комплекте к триммеру прилагается сменный нож, проблем нет: замена режущей оснастки производится в соответствии с инструкцией по эксплуатации триммера. Но так бывает далеко не всегда.

Выяснить пригодность установки ножа на имеющийся электрический триммер (с бензиновым подобных проблем не будет) можно по фактическому числу оборотов гибкого вала. Если при замене шпули c леской на нож двигатель набирает установленное число оборотов за секунду и менее, то замена возможна, в противном случае двигатель будет сильно перегреваться, и редуктор триммера быстро выйдет из строя.

Интересно сравнить между собой три наиболее распространённых варианта ножей – многозубцового дискового, а также с двумя и тремя лопастями.

Металлические дисковые ножи

Обычно в комплект к триммеру входит несколько таких ножей, но можно докупить и отдельно, измерив внешний диаметр ножа и конфигурацию посадочного отверстия. Например, дисковые ножи от Stihl и Husquarna между собой взаимозаменяемы. Дисковые ножи различаются количеством зубьев, высотой (могут быть разновысокие), а также сплошностью полотна. Такие ножи чаще всего устанавливаются на триммерах от Stihl, Huter, AL-KO, оснащённых прямой штангой, и отличаются наибольшей жёсткостью. Хорошо справляются со старой порослью и длинными стеблями, но при работе с молодой травой часто наблюдается налипание скошенной массы на внутреннюю поверхность защитного кожуха.

Триммер с перфорированным ножом, в сравнении со сплошным, быстрее набирает обороты. Недостаток дисковых ножей — повышенный момент инерции, поэтому стартовая мощность привода увеличивается. На дешёвых конструкциях и при частых остановках в работе это приводит к перегреву двигателя и отрицательно сказывается на его долговечности.

Двухлопастные и трёхлопастные ножи

Такими ножами комплектует свои электрические триммеры торговая марка Bosch. Их момент инерции минимален, и практически не влияет на работоспособность привода. Удобство эксплуатации такой конструкции заключается в том, что допустима раздельная замена каждой из лопастей. У триммеров таких исполнений штанга изогнута в виде буквы J. Двухлопастные ножи устойчиво работают на однородной скашиваемой массе. Они хорошо отбрасывают отрезанную поросль в сторону, не допускают налипания или наматывания остатков на вал штанги.

Трёхлопастные и двухлопастные ножи по своим возможностям вполне конкурентноспособны дисковым, однако толщина лопасти не должна быть менее 2 мм. При этом кованые ножи долговечнее штампованных (встречающихся на триммерах китайского производства). Различить их просто – на штампованных лопастях ясно различимы следы от отрезного пуансона с наличием характерных зон скола и среза, чего нет на кованых.

Ножи «Акула»

«Акула» представляет собой насадку из трёх лопастных ножей, причём каждая лопасть закреплена относительно другой под углом в 120°. Достоинство такой конструкции в том, что каждую лопасть можно настраивать индивидуально. В результате при покосе участка с разными типами растительности (травы, сорняки, сухостой) качество скашивания будет примерно одинаковым. Кроме того, поскольку интервал между скашиванием травы каждой лопастью сокращается, отбрасывание травы будет происходить более интенсивно. Головка «Акула» совместима со многими типоразмерами электрических триммеров, отличается малым собственным весом, но требует периодической подналадки лопастей, которые крепятся к основанию обычными винтами.

Момент инерции дискового ножа можно снизить за счёт самостоятельного перфорирования его поверхности, например, на вырубном прессе. Перфорационные отверстия должны располагаться строго симметрично относительно центра тяжести ножа. Инструмент становится легче, а его режущие способности не изменяются. Положительный эффект даёт также правильная заточка лезвий сменного ножа. Она выполняется при малом числе оборотов шлифовального круга со средней зернистостью. Зубья затачиваются под углом в 30°. Не стоит использовать нож для триммера с напайкой из твёрдого сплава – качество среза останется практически на том же уровне, а вес инструмента возрастёт.

Разновидности

Условно можно использовать такую классификацию:

Универсальный станок — заточка не только фрез, но и прочих режущих инструментов.
Специализированный станок используется для обработки инструмента только одного вида, например, фрез.

Универсальный станок комплектуется нормальными и специальными приспособлениями, подходящими для закрепления и установки инструмента, дополнительных измерительных механизмов, позволяющих выдерживать угол заточки фрез.

Универсальный заточной станок с приспособлениями для заточки фрез

Специализированный заточной станок для заточки концевых и цилиндрических фрез

Причины утраты режущих свойств

Кроме активного использования, частая причина преждевременной утраты триммером режущих свойств — неправильный уход.

Это может быть:

мытье водой и не очень тщательное просушивание;
использование неочищенного инструмента повторно;
использование некачественного масла для смазывания или отсутствие смазывания;
хранение при высоком уровне влажности;
механические повреждения.

Спасти затупившийся триммер можно. И не обязательно для этого покупать сменный блок, достаточно провести заточку. Но несмотря на возможность сделать это самостоятельно, нужно быть очень аккуратным, чтобы не испортить прибор.

Как правильно поставить на триммер нож

Поставить нож на триммер не так сложно. Производитель комплектует свои инструменты специальным штифтом, позволяющим заблокировать редуктор и ключом, с помощью которого отвинчивается шпуля с леской. Самое главное соблюдать при смене режущих элементов технику безопасности и последовательность сборки разборки.

Алгоритм установки ножа на триммер следующий:

Снимаем защитный кожух;
Блокируем привод. Для этого необходимо совместить два отверстия — в ступице вала и в чашке редуктора. После их совмещения вставляем в отверстия штифт;
Откручиваем по часовой стрелке со ступицы шпулю с леской или гайку крепления, удерживающую пыльник (если триммер еще не использовался);
Далее устанавливаем режущий нож, таким образом, чтоб шлицы на шайбе ступицы совпали с выемками в отверстии режущего диска;
Устанавливаем пыльник;
Закручиваем гайку крепления (против часовой стрелки) удерживая стопорный штифт;
Затягиваем ее, используя трубчатый ключ;
Возвращаем на место защитный кожух.

Как видите, ничего сложного нет. Теперь можно смело приступать к покосу бурьяна на участке.

Чтобы скосить высокую жесткую траву или срезать дикую поросль плодовых деревьев, удобно воспользоваться триммером с ножом. На маломощные электрические триммеры ставят пластиковые ножи, на более мощные бензиновые — металлические. Если вы до этого работали леской, косильную головку нужно будет снять и поставить вместо нее нож. Далее смотрите подробную инструкцию, как это сделать.

Сменный блок или ремонт

Самое простое решение проблемы затупившихся ножей — купить сменный блок для триммера. Но это и самый дорогой вариант.

Например, такой блок вместе с сеткой от Remington стоит 1-2 тыс. р. За такие деньги проще и выгоднее купить новый прибор с более современными возможностями и функциями.

Если ваш триммер для бороды вам дорог и вы не хотите его менять, то спасением будет обращение в ремонтные службы. Если вы счастливый обладатель дорогого и качественного прибора, то только квалифицированные и опытные специалисты способны продлить его жизнь и не испортить лезвия. Стоимость таких услуг составляет около 200 р.

Исходя из цены сменных блоков и сложности в их поиске, предпочтительней выглядит вариант ремонта.

Вывод

Заточка является достаточно сложной операцией. Относится к процессу следует предельно внимательно. Ведь от этого зависит дальнейшая эффективность работы с деревянными заготовками. Видео в этой статье продолжит знакомить вас с нюансами заточки.

Фреза может работать производительно лишь при условии правильной эксплуатации. Если работа проводится при правильно назначенных режимах фрезерования, фреза может обработать большое количество заготовок, прежде чем она сколько-нибудь заметно затупится. Однако, если продолжать работать заметно затупившейся фрезой, усилие резания резко увеличится, что вызовет увеличение трения, быстрое дальнейшее затупление и даже поломку зубьев фрезы. Заточка нормально затупившейся фрезы требует сравнительно немного времени и незначительно уменьшает размеры зуба. Заточка очень тупой фрезы является продолжительной, трудоемкой операцией, приходится снимать довольно большой слой металла, поэтому фрезу не надо доводить до сильного затупления. Особенно надо следить за состоянием режущих кромок и своевременной заточкой дорогостоящих фрез из быстрорежущей стали и оснащенных пластинами твердого сплава.

Заточка цилиндрических фрез с остроконечными зубьями

Цилиндрические фрезы с остроконечными зубьями затачивают по задней поверхности зуба чашечным кругом (рис. 332), при этом необходимо соблюдать заданный задний угол &3945;.

При заточке фрезу надевают на оправку, устанавливаемую в центрах заточного станка. Ось чашечного круга устанавливают под углом 1 — 2° к оси фрезы, с тем чтобы круг касался затачиваемой фрезы только одной стороной (рис. 332, в). Если оси чашечного круга и затачиваемой фрезы расположены в одной горизонтальной плоскости (рис. 332, а), то заднего угла α у зуба фрезы не получится. Для образования заднего угла чашечный круг располагают ниже оси затачиваемой фрезы на величину H

(рис. 332, б), которая определяется из прямоугольного треугольника со стороной и углом α:

Угол α следует выбирать по табл. 35. Положение зуба фрезы при заточке фиксируется специальным упором (рис. 332) в виде обычной планки из пружинной стали. Упор, поддерживающий затачиваемый зуб, должен быть установлен очень близко от режущей кромки. Он служит также направлением при заточке фрез с винтовыми зубьями. При заточке задней поверхности цилиндрических фрез дисковыми кругами на зубе получается вогнутая фаска, что ослабляет лезвие зуба и ускоряет их износ. Чашечные круги при заточке дают плоскую фаску (ленточку), чем обеспечивается большая стойкость фрез; по этой причине заточка фрез дисковыми кругами не рекомендуется.

Заточка торцовых фрез

Заточка главной режущей кромки зуба торцовых фрез производится по задней поверхности подобно заточке цилиндрических фрез с остроконечными зубьями (рис. 333, а).

При заточке вспомогательной режущей кромки зуба (рис. 333, б) сначала фрезу устанавливают так, чтобы ее вспомогательная режущая кромка занимала горизонтальное положение. Затем ось фрезы поворачивают в горизонтальной плоскости на величину вспомогательного угла в плане φ 1 и одновременно наклоняют в вертикальной плоскости на торцовый задний угол α 1 . Заточка передней поверхности на вспомогательной режущей кромке производится боковой поверхностью тарельчатого круга. Фрезу устанавливают так, чтобы вспомогательная режущая кромка была обращена кверху, а ось фрезы наклоняют в вертикальной плоскости на величину переднего угла вспомогательной режущей кромки.
