Как запихнуть сверло в перфоратор

Как вставить и вытащить сверло или бур

Модели перфораторов могут оснащаться тремя видами патронов:

• быстрозажимной;
• кулачковый;
• системы SDS.

Абсолютное большинство перфораторов оснащены патроном системы SDS, поэтому операция установки сверла рассмотрена на примере этого патрона.

Установка сверла

Патрон системы SDS является быстрозажимным патроном. Сверло (бур) с соответствующим хвостовиком устанавливается в такой патрон за три действия:

1. Оттянуть вниз муфту патрона.
2. Вставить режущий инструмент в гнездо.
3. Отпустить муфту патрона.

Механизм SDS надёжен, не даёт сверлу выпасть и экономит время на смену буров. Его используют для перфораторов промышленного и бытового назначения малой и средней мощности.

Для работы свёрлами с обычным цилиндрическим хвостовиком необходимо иметь специальный зажимной кулачковый патрон с хвостовиком системы SDS. Такой патрон-переходник позволяет работать перфоратором в режиме электродрели стандартными свёрлами. Тем не менее в продаже можно найти свёрла с хвостовиками SDS.

Кулачковый патрон с хвостовиком SDS для сверления стандартными сверлами

Снятие сверла

Для снятия сверла или бура с патрона системы SDS необходимо:

1. Дождаться полной остановки вращения патрона.
2. Зафиксировать нижнюю муфту патрона рукой.
3. Другой рукой открутить или стянуть верхнюю муфту.
4. Достать бур или сверло.

Как вставить сверло

На самом перфораторе также стоит быстрозажимной механизм. Надежное крепление бура в нем обеспечивается фиксацией с помощью специальных шариков, которые при замыкании плотно входят в канавки на нижней части сверла.

Для того чтобы закрепить необходимую насадку, будь это бур или коронка, необходимо:

• отвести нижнюю часть патрона вниз (в сторону перфоратора);
• удерживая его в этом положении, вставить нужную насадку;
• отпустить патрон.

А чтобы вставить сверло в перфоратор при помощи переходника, сначала закрепляют съемный патрон, который имеет у основания крепление с канавками под инструмент. Затем устанавливают непосредственно сверло. Чтобы вытащить бур или сверло, нужно выполнить все вышеописанные действия еще раз.

Здесь хочется отметить, что любым манипуляциям по установке и снятию бура или других насадок предшествует проверка рабочего состояния механизма перфоратора. Для этого агрегат необходимо включить в сеть и, задав необходимый режим работы, нажать на кнопку пуска. Если агрегат не издает необычных звуков и при этом не чувствуется посторонних запахов гари или жженой пластмассы, то инструмент готов к работе.

Особенности сверления разной поверхности

Перфоратор используется для сверления различных материалов: металла, бетона, дерева, керамической плитки и пр. Каждый процесс обладает специфическими нюансами. Если их соблюдать, то работа будет выполнена качественно.

Металл

Металл – это твердый материал, плохо поддающийся механическому воздействию. Для работы с ним потребуются максимально прочные сверла. Причем экономить на покупке сверл нельзя, поскольку некачественная насадка может привести к разрушению металлической заготовки.

Большую сложность вызывает работа с тонкими металлическими листами. В процессе сверления стальные заготовки постоянно сдвигаются с места. Чтобы предотвратить это явление, листы следует закрепить в специальном устройстве.

Для создания ровного отверстия под металлический лист подкладывается резина. Благодаря резине не появятся рубцы при сверлении отверстия с большим диаметром. Если нарезается глухая резьба, то устранить попадание мусора можно путем заливки воска или парафина внутрь отверстия.

Дерево

По сравнению с металлом дерево легко поддается механическому воздействию. Несмотря на это, при работе с данным натуральным материалом также следует придерживаться ряда требований. В частности, к ним относятся:

• обязательная фиксация бревен;
• подкладывание обычного наждака при работе с небольшим куском древесины;
• оборачивание заготовки войлоком поспособствует удалению заусенцев, появившихся после сверления;
• на перфоратор нельзя сильно нажимать.

Стоит учесть, что существует несколько разновидностей деревянных покрытий. Обработка конкретного вида древесины будет происходить по-разному. Многие задаются вопросом, а можно ли перфоратором сверлить такое дерево, как фанера. Ведь она может расколоться.

В этом случае придется создать насадку, которая по внешнему виду будет напоминать картофелечистку. Для этого затачивается стальная трубка, которая и станет инструментом для проделывания отверстий в фанере.

Бетонная поверхность

Теперь поговорим о том, как сверлить перфоратором бетон. Наилучшей насадкой для инструмента является сверло, которое имеет победитовый наконечник.

Сам процесс сверления бетонной поверхности состоит из следующих этапов:

• намечается точка сверления;
• с помощью обычного сверла в этой точке делается маленькое углубление;
• устанавливается сверло необходимого размера;
• происходит окончательное сверление отверстия.

В процессе осуществления работы сверла периодически опускаются в воду. Это улучшит их прохождение в бетон. Чтобы избежать распространения большого количества пыли, на сверло одевается жестяная банка или коробка. Вся пыль при сверлении отверстия будет собираться в банке.

Если приходится пробивать перфоратором железобетонные плиты, то существует большая вероятность соприкосновения инструмента с арматурой. Эту проблему можно решить путем перемещения точки сверления по диагонали или немного вбок.

А как сверлить перфоратором стену, когда отверстие нужно сделать только в конкретной точке? В данном случае придется воспользоваться специальной насадкой и обычным сверлом. Победитовые сверла не предназначены для пробивки арматуры.

Керамическая плитка

Плитка является очень хрупким материалом. По этой причине для создания отверстий обычные сверла явно не подойдут. Нужно приобрести специальные изделия, которые обладают твердосплавными напайками. Благодаря напайкам уменьшается нагрузка на поверхность, что приводит к облегчению сверления керамического покрытия.

Маркером отмечается точка местонахождения отверстия. Если плитка еще не уложена, то метку делают на ее лицевой стороне. При сверлении приклеенного кафеля лучше воспользоваться сверлами, предназначенными для стекла.

Некоторые специалисты рекомендуют пользоваться монтажной сеткой, которую располагают между сверлом и кафелем. Она не допустит раскалывания плитки. После прохождения сверлом плитки на перфоратор надевается бур, с помощью которого можно делать ударные движения.

Разновидности и причины заклинивания сверла в перфораторе

Есть два самых распространенных варианта данной неприятности:

• сверло заклинивает в патроне дрели или в буферном элементе, который используют для установки обыкновенной насадки в перфоратор;
• изделие застревает в зажиме самого перфоратора.

В первом случае проблема появляется из-за того, что для решения задач требуется сверло, которое используется для обычной дрели. Для его установки существует специальное изделие – переходной зажимной патрон такой же, как и в обычной электродрели. Его вставляют зажимной элемент перфоратора, после чего можно приступать к работам.

Схема стандартного перфоратора

После их завершения в некоторых случаях не получается просто достать сверло, поскольку губы зажимного устройства плотно его держат. Данную проблему довольно просто решить, поскольку ее корень лежит в неправильном использовании зажимного механизма. Некоторые мастера просто забывают о регулярном его смазывании, поэтому инструмент клинит.

Чтобы разжать губы данного устройства, следует обработать их специальными составами, к примеру, WD-40. Если такого вещества под рукой не оказалось, а хозяйственный магазин далеко, то в качестве рабочей жидкости можно использовать керосин. Затем следует подождать около несколько минут, чтобы состав успел подействовать. После этого следует простучать поверхность зажима молотком, одновременно расшатывая изделие. После таких манипуляций губы устройства поддадутся, и бур можно будет достать. В конце нужно демонтировать патрон, отчистить его и смазать.

Для извлечения бура из перфоратора можно использовать жидкость WD-40

Во втором случае застрял бур в перфораторе. Данная неприятность появляется совсем по другим причинам, чем застревание в переходном узле. Насадка в электродрели движется вокруг своей оси, в некоторых случаях совершает слабые возвратно-поступательные движения. Это происходит из-за передачи энергии в тело инструмента через губы зажимного механизма и дно патрона.

В перфораторе используется другая технология передачи энергии, соответственно и насадка в зажиме движется иначе. Поскольку в перфораторе предусмотрены вращательно-ударный и просто ударный векторы перемещения инструмента. Энергии на него передается посредством специального бойка, который приводится в движении при помощи силового агрегата, работающего от электричества. Этот боек оказывает механическое воздействие на хвостовики установленных в патрон инструментов таких как, бур, сверло, коронка или зубило.

Иногда для извлечения бура из перфоратора используют тиски

Данные элементы оснащаются специальными пазами, с помощью которых их надежно фиксируют в зажимном устройстве. Эти пазы также служат для получения инструментом энергии для осуществления вращения. Инструменты низкого качества изготавливаются из мягких сплавов, которые не проходят термическую обработку. Хвостовики таких изделий не выдерживают высокие и длительные механические нагрузки, поэтому приходят в негодность. В этом случае перед тем, как вынуть бур из перфоратора, возможно, придется разбирать инструмент.

Вернуться к содержанию

Двухмуфтовый патрон

Если сравнивать с ключевым кулачковым патроном, то в этом устройстве отсутствует зубчатка и упор. Кольца достаточно гладкие. В связи с этим, для извлечения оснастки хорошо подойдёт съёмный держатель. Соответствующим приспособлением всё чаще оснащают современные дрели. То есть держатель идёт в комплекте. Плюс вооружитесь молотком до 1 кг.

Если насадка застряла и прочно держится в перфораторе, что не позволяет извлечь её обычным способом, попробуйте сделать следующее:

• с помощью держателя обхватите верхнюю муфту, которая располагается ближе к сверлу, и плотно зажмите;
• прихватите саму дрель, используя собственные руки, ноги, либо же тиски, струбцины;
• с усилием нанесите удар по рукоятке держателя в том направлении, в котором должна раскручиваться муфта.

Обычно достаточно нанести один плотный удар, чтобы кольцо сдвинулось. После этого сверло извлекается из перфоратора без особых проблем.

Это способствует более лёгкому скольжению. За счёт этого муфта легче раскручивается.

Как разобрать патрон перфоратора

Разборка и сборка оснастки выполняется с целью периодического обслуживания или замены сломанной части в конструкции SDS патрона. Причем эта работа не требует особой квалификации и выполняется согласно следующей инструкции:

1. Снимите защитную накладку в верхней части. Под ней находится проволочное кольцо и шайба. Кольцо сдвигаем отверткой и вынимаем шайбу.
2. Используя отвертку, снимите второе кольцо на торце и демонтируйте кожух.
3. Демонтируйте фиксирующий узел SDS оснастки. Эту часть мы разбираем  в следующем порядке: сдвигаем вниз шайбу с пружиной, вынимаем отверткой шарик из паза, аккуратно спускаем пружину и снимаем ее вместе с шайбой.

Демонтаж фиксирующего узла SDS-патрона

Дальнейшие действия зависят от ваших намерений. Если вашей целью является замена патрона на перфораторе, то вы демонтируете оставшуюся часть (втулку) и ставите на место новую оснастку в сборе. Причем действовать в этом случае нужно по следующему плану: доберитесь до винта, удерживающего втулку на шпинделе, и открутите его; зажмите втулку в тисках и скрутите ее с резьбового сгона шпинделя.

Монтаж нового фиксатора происходит в обратном порядке. Вы навинчиваете втулку на шпиндель (вал электродвигателя) и вкручиваете стопорный винт со стороны торца зажима.

Если демонтаж осуществлялся с целью периодического обслуживания, вам остается только очистить все детали от грязи, смазать их и собрать в обратном порядке.

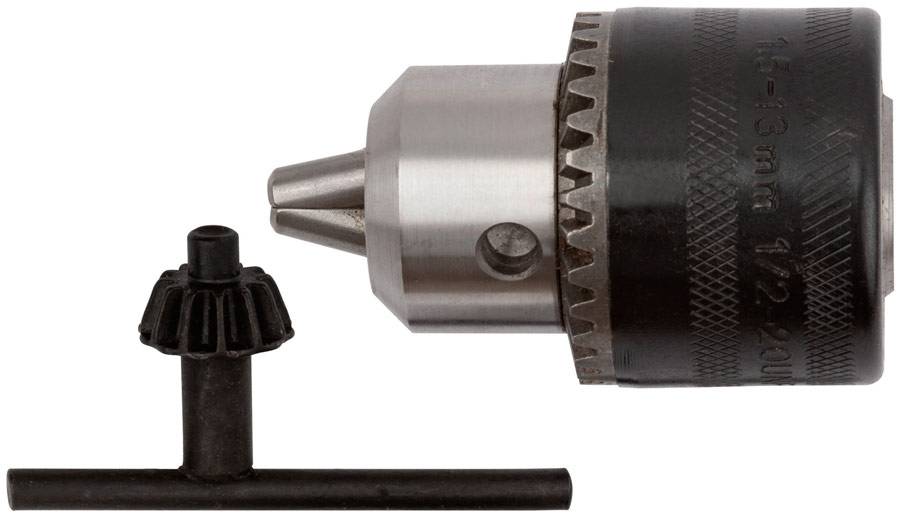

Кулачковые ключевые патроны

Если речь идёт о простой ржавчине, то обычно проблема решается довольно просто. Нужно лишь обработать инструмент с помощью преобразователя ржавчины, либо сбрызнуть чем-то вроде WD-40, подождать немного и затем вытянуть бур или сверло.

Но бывает и так, что перфораторное сверло в патроне серьёзно застряло и вытащить его простым усилием не получается. Элемент деформирован, что усложняет решение задачи.

В такой ситуации можно прибегнуть к следующим действиям.

• Подготовьте газовый ключ, отвёртку или зубило, молоток не более 700 грамм, а также какую-нибудь смазку.
• Для начала обработайте патрон со сверлом. Здесь можно взять преобразователь ржавчины, WD-40, моторное масло или любую другую подобную смазку.
• Дайте средству проникнуть внутрь и вступить как следует в реакцию. Обычно достаточно подождать от 5 до 20 минут. Но лучше не торопиться.
• Используя газовый или сантехнический ключ, зажмите патрон таким образом, чтобы вы держали дрель левой рукой. Для левшей сделайте наоборот.
• С помощью ног зафиксируйте конструкцию. Если есть возможность, воспользуйтесь для этого струбцинами или тисками. Хотя обычно достаточно и усилий ног.
• Отвёртку поставьте на имеющееся зажимное кольцо, наклонив в свою сторону. Жало должно оказаться в пазе между зубцами.
• Размеренными усилиями бейте по ручке отвёртки молотком. Тем самым кольцо должно начать проворачиваться. Это и позволит извлечь застрявшую насадку.

Если у вас есть сразу 2 газовых подходящих ключа, тогда опробуйте иной приём. Его суть заключается в том, чтобы два кольца поворачивать одновременно, но в разные стороны. Это разожмёт зажим, и сверло выйдет на свободу.

Поскольку бур или сверло деформировались внутри кулачкового ключевого патрона, обязательно проверьте, не повредила ли оснастка зажимное устройство изнутри. Если есть вмятины, бороздки или другие признаки механических повреждений, то такой патрон лучше больше не использовать. Правильным решением станет его замена.

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

• корпуса цилиндрической формы;
• кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
• кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

Конструкция кулачковых патронов может предусматривать два различных способа зажима инструмента: ключевой и быстрозажимной.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Сверло застряло: решение проблемы

В один момент сверлящее либо бурящее устройство может заклинить в патроне, и не сдвигаться с места

Случится это сразу после установки или спустя несколько использований, не так важно – для мастера это большая неприятность. Однако у такой проблемы есть проверенное решение:

1. Торчащую часть сверла стоит сбоку зажать тисками крепко, но так, чтобы не сломать.
2. Деревянной или пластмассовой киянкой аккуратно постукивать по патрону. Чтобы избежать его повреждения, не стоит использовать железный молоток.
3. Когда из патрона покажется спрятанный доселе хвостовик сверлящего приспособления, постукивания молотком нужно прекратить. Бур дальше легко достаётся вручную.

Извлечение застрявшего бура

Если приведенная инструкция не дала результат, патрон с застрявшим устройством нужно полностью открутить от корпуса перфоратора и залить внутрь немного WD-40. Зажим должен ослабнуть, и спустя час попытка извлечения бура повторяется. Если нет под рукой WD-40, можно использовать керосин или автомасло.

Порой причиной заклинивания является сам бур, а точнее его качество. Сверлящая насадка может быть изготовлена из слишком мягкого сплава металла, и во время работы её повреждает сам перфоратор. Если причина именно в этом, есть несколько вариантов решения проблемы:

1. Зажать бур тисками, агрегат держать одной рукой, а второй планомерно расшатывать и тянуть на себя патрон. При несущественной деформации бура его уже скоро можно будет снять.

Извлечение насадки

1. Для более тяжёлых случаев требуется зажать тисками не только бурящую оснастку, но и сам перфоратор. Деревянным или железным молотком следует наносить аккуратные удары по буру в направлении выхода из зажима. Для смягчения трения советуют дополнительно использовать WD-40.

WD-40

1. Если оба предложенных способа ничего не дают, можно рискнуть и пойти радикальным путём. Надо провернуть патрон в обратную сторону на 90 градусов. Проблема в том, что такой метод, с большой вероятностью, повредит зажимную насадку.
2. Когда ни один вариант не помог, не остаётся выхода, кроме как отнести перфоратор в мастерскую.

То, что случается реже, но оттого не менее проблематично – сверло застревает в стене во время работы. Первое, что надо запомнить: нажимать на курок и тянуть перфоратор на себя нельзя – так повредится или сверлящий механизм, или другие детали инструмента. То же относится к плавному расшатыванию перфоратора.

Не надо тянуть и расшатывать

Решается проблема так:

1. Застрявший бур извлекают из патрона.
2. В освободившееся отверстие устанавливают новое сверло.
3. Высверливают участок бетонной стены вокруг застрявшей детали, затем она аккуратно достаётся.

В качестве итога. Чтобы правильно вставить сверло или бур в перфоратор, не надо обладать золотыми руками или гениальным мозгом. Это – простая и понятная процедура, если делать означенные шаги в чёткой последовательности. При прокручивании или застревании бурящей насадки также не стоит опускать руки: все эти неполадки решаемы.

Как вставить бур?

Простой, казалось бы, вопрос, который, однако, может представлять некоторые трудности для неопытных пользователей, впервые держащих в руках перфоратор.

Существуют два способа установки.

• Один из них простой — нужно хвостовик бура погрузить в патрон до щелчка. После этого он не будет выпадать.
• Второй способ требует оттягивания юбки патрона перед установкой. То есть тЯните ее в сторону корпуса инструмента и, удерживая в таком положении, втыкаете хвостовик в посадочное место.

Первый способ обычно используется на всех профессиональных аппаратах — Makita, Bosch, DeWalt, Hitachi, Metabo, AEG и др., а также на брендовых бытовых моделях — Skil, Ryobi, Black-and-Decker и др.

Второй — на дешевых китайских агрегатах. Это, например, Калибр, Зубр, Patriot, Kolner, Omax, Вихрь и еще куча других. Правда стоит сказать, что среди них есть и модели, где установка также осуществляется по более удобному первому способу.

При этом извлечение в обоих случаях осуществляется путем оттягивания юбки в сторону корпуса.

Как вставляется в патрон обычное сверло

Возникла необходимость проделать отверстие в металле или дереве, а дрель при этом находится в нерабочем состоянии, тогда выход есть — взять инструмент, сверло и переходник. Конечно, многие подумают, что проще купить соответствующее сверло по металлу SDS для перфоратора, но не тут та было. Даже если и удастся найти такое сверло соответствующего диаметра, то стоить оно будет минимум в 1,5 раза больше, чем обычное под дрель.

Это интересно! Производители выпускают сверла sds plus, которые предназначены для сверления металлических и деревянных конструкций. Однако за счет специальной конструкции хвостовика, стоимость таковых устройств отличается от цены сверл с обыкновенными цилиндрическими хвостовиками.

В итоге получается, что намного выгоднее купить переходник для перфоратора под сверло, и воспользоваться насадкой соответствующего диаметра, чем покупать сверло со специальной формой хвостовика. Что представляет собой переходник или адаптер под сверло на перфоратор, многие даже не знают, поэтому рассмотрим конструкцию устройства.

Конструктивно адаптер состоит из двух частей:

1. Хвостовик — это часть, которая вставляется в патрон агрегата. Хвостовая часть имеет аналогичную конструкцию, как буры и прочие насадки типа sds plus
2. Резьбовая часть — на нее завинчивается цанговый патрон от дрели и шуруповерта. На конце такого переходника имеется болт под отвертку для фиксации устройств. При выборе переходников нужно учитывать размер резьбы, на которую навинчивается патрон от дрели и шуруповерта

Резьба на наконечнике переходника не правая, а левая, то есть, для того, чтобы закрепить патрон на переходник, понадобится вращать его в левую сторону. Патрон от дрели устанавливается на переходник для перфоратора, и после этого остается только вставить в него соответствующее сверло и применять на перфораторе.

https://youtube.com/watch?v=MvVHfCbPfM4%3F

Это интересно! Если планируете устанавливать в конструкцию цангового патрона сверло по бетону, и работать ним в перфораторе, то не рекомендуется это делать продолжительное время. Ударные действия, совершаемые механизмом агрегата, достаточно сильные, поэтому цанговые ключевые и быстрозажимные патроны могут быстро выйти из строя.

Переходники изготавливают из инструментальной стали, поэтому они выдерживают большие нагрузки. Стоимость при этом такого переходника не превышает 150-200 рублей, в то время как за такую сумму можно купить только одну насадку. Адаптер для перфоратора — это универсальное приспособление, которое значительно расширяет возможности инструмента. Причем в цанговом патроне от дрели, который закреплен в патроне электроинструмента через переходник, можно фиксировать не только сверла, но еще и коронки, насадки-миксеры для замешивания смесей, а также полировальные и прочие виды рабочих насадок.

Причины заклинивания сверла

Дрель является неотъемлемым инструментов во время ремонтных работ. Она позволяет не только делать новые отверстия, но и производить демонтаж старых перегородок и других элементов без дополнительных приборов. Довольно часто происходят ситуации, при которых насадка может застрять в патроне инструмента.

Перед тем как вытащить сверло из перфоратора, необходимо понять причину, по которой произошёл сбой в работе. Обычно такие моменты возникают по нескольким причинам:

• Бур застрял в патроне дрели или в патроне, который используется в качестве обычного сверла в перфораторе. В таком случае используют зажимной патрон, который необходимо вставить в зажимной механизм перфоратора. Он позволит использовать инструмент в качестве дрели. После выполнения работы сверло может заклинить. Это происходит из-за того, что зажимной механизм не был смазан или был сильно загрязнён.
• Насадка также может застрять в патроне перфоратора. Это происходит по причине использования некачественных инструментов. В процессе работы хвостовик получает удары бойком, который непосредственно связан с работой перфоратора. Низкокачественные материалы имеют свойство расклёпываться и деформироваться под воздействием механизма. Именно поэтому происходит сбой в работе строительного инструмента.

Классификация буров

Наиболее распространенной среди всех сменных насадок для перфоратора является бур. Остальные применяются на практике реже. Буры по своей конструкции состоят из следующих частей:

• хвостовой (хвостовика);
• рабочей (с наконечником).

С их помощью при проведении строительных, электромонтажных и прочих видов работ делают отверстия в бетоне, кирпиче, шлакоблоке, камне, дереве, металле и других материалах. Общий вид изделия представлен на фотографии ниже.

Виды хвостовых частей

Хвостовик характеризуется высокой степенью устойчивости к износу и служит для фиксации бура в перфораторном патроне. Его изготавливают из высокопрочных марок стали. Выделяют такие виды хвостовиков:

Sds plus;

Sds max;

Sds quick;

Sds top.

Изделия с обозначением Sds plus – это наиболее распространенная разновидность хвостовых частей (c d =10 мм и L=40 мм) у буров с диапазоном диаметров 4÷26 мм. У такого хвостовика имеются четыре паза (открытого типа), предназначенных, чтобы осуществлять фиксацию в патроне. Он подходит для перфоратора небольших размеров (бытового назначения либо строительного).

Для наконечников, имеющих d 16÷40 мм (в основном свыше 2,6 см) и общую длину 0,25, 0,45, 0,55, 0,8, 1,2 м, которые используются в тяжелых перфораторах, обладающих сравнительно большой мощностью, либо отбойниках с электродвигателем, используются хвостовые части Sds max. У такого хвостовика диаметр вставляемого в патрон участка равен 18 мм, а L=90 мм.

Хвостовая часть с маркировкой Sds quick предназначен в основном к использованию с перфораторами фирмы Bosch. У нее имеется держатель и шпонки. Это позволяет пользоваться битами от шуруповерта, а также сверлами.

Sds top на практике применяется и встречается намного реже, чем остальные разновидности хвостовиков для буровых насадок с диапазоном диаметров 1,6-2,6 см. Длина его фиксируемой в патроне хвостовой части составляет 70 мм, а d=14 мм.

Разновидности рабочих частей и наконечников

Рабочую часть производители изготавливают разной формы с применением специальных твердых сплавов. Они определяют безопасность пользования инструментом и влияют на скорость работы.

По своему назначению буры разделяют на следующие разновидности, зависящие от формы их рабочей части:

шнековые, предназначенные для сверления в различных материалах отверстий разного диаметра и глубины, обеспечивающие эффективное пылеудаление и этим снижающие нагрузку на инструмент;

имеющие малый угол наклона канавок, которые используются при высверливании отверстий небольшой глубины;

с большим углом наклона канавок, предназначенные для высокоэффективного бурения на высоких скоростях малого числа глубоких отверстий, но при этом действующая рабочая нагрузка на используемый инструмент возрастает.+

Благодаря наличию канавок обеспечивается центрирование, а также устойчивость буров при сверлении отверстий, уменьшаются вибрации. Это снижает нагрузку на работающий инструмент.

Наконечник – это режущий элемент бура, который представляет собой напайку, изготавливаемую из твердых сплавов. Его качество определяет в значительной степени срок использования насадки, а также качественность и скорость выполнения работ. Наконечники по форме, которую имеет напайка, делятся на такие разновидности:

• классические (крестовидная напайка);
• центрирующие (со специальной формой напайки).

Встречаются также режущие кромки волновой формы.

Наконечники бывают алмазными и победитовыми. С помощью алмазных наконечников можно работать по армированному бетону и камню. Они обладают очень высокой износостойкостью и прочностью.

Победитовые напайки по прочности делятся на следующие виды:

• мягкие, применяемые при бурении по кирпичу и по бетону низкого качества;
• среднепрочные, подходящие в бытовых условиях;
• высокопрочные, практически аналогичные алмазным.

Буры по бетону или другому материалу по стоимости делятся на дешевые, бытовые и профессиональные. Последние имеют самую большую цену, но ими допускается пользоваться даже для выполнения сверления по железобетону.

Отличие буров от сверл

Сверло и перфораторный бур практически аналогичны друг другу. Но у них имеются следующие отличия.

1. Разные хвостовые части: у сверл они гладкие, а у буров – сложной формы.
2. Ребра спиралей у сверла предназначены для врезания в обрабатываемый материал, а у бура они обеспечивают отведение пылевых частиц во время работы.
3. Разная прочность: у буров она выше.
4. Сверла подходят как для дрели, так и для перфоратора (при использовании специальных переходников), а буры – только для последнего инструмента.

Как достать сверло из поврежденного патрона

В патроне нередко повреждается резьба или ломается кулачок. Сверло может сломаться при прокручивании между кулачками. Появляется стружка, которая попадает в щели, не давая нормально вращаться. При помощи 2-х газовых ключей каждую часть патрона зажимают одним из ключей, вращают откручивая. Можно воспользоваться 1 ключом и тисками, в этом случае одну часть зажимают в тиски.

Если газового ключа нет, одну половину надо засунуть и зажать в тиски, по другой по касательной несильно ударяют молотком.

При сорванной на кулачках резьбе эти способы бесполезны. В таком случае патрон скручивают. Вставляют в тиски. Сверло выбивают с внутренней стороны пробойником. Его продевают сквозь отверстие, в которое вставляется шпиндель.

Как вставить в перфоратор обычное сверло

Выше по тексту мы рассматривали исключительно быстросъемные разновидности оснастки, рассчитанные на работу со сверлами и ударными инструментами, хвостовик которых дополнен пазами. И обычное сверло или насадку для шуруповерта в такие патроны не вставишь.

Для сверла с гладким цилиндрическим хвостовиком потребуется цанговый патрон

Однако пользоваться инструментом с гладкими цилиндрическими хвостовиками могут даже владельцы перфораторов с SDS-патронами. Для этого им нужно приобрести дополнительную оснастку – цанговый патрон, дополненный держателем в форме хвостовика с пазами.

После этого вы просто вставляете хвостовик в патрон и пользуетесь обычными сверлами с цилиндрическими хвостовиками. Фактически вы можете поменять патрон на перфораторе, приложив усилия, аналогичные установке штатного зубила или сверла. Разбирать, снимать, отбивать молотком и зажимать в тисках в этом случае ничего не нужно.
