Учимся продлевать жизнь электроинструмента с момента покупки
Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:
- Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
- Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
- Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
- При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться
Учитывайте еще при покупке, что дрели бывают бытового и профессионального назначения. Если выбирается дешевый бытовой вариант, то надо понимать, что такой инструмент предназначен только для нечастого домашнего применения. Любой ремонт в доме с применением бытовой дрели станет причиной выхода из строя инструмента. Если дрель нужна для того, чтобы сделать ремонт в доме, то выбирать необходимо исключительно профессиональные варианты.
Выполнить ремонт дрели своими руками совсем не сложно. Главное подойти к этому вопросу соответствующе — поиск и устранение неполадок начинать от малого к большому. После правильно выполненного ремонта электроинструмента, он прослужит еще очень долго.
Публикации по теме
Паяльник для пайки труб — виды, выбор и как пользоваться инструментом
Лазерный уровень как пользоваться уроки и обучение
Как варить сваркой или пошаговая инструкция как пользоваться сварочным аппаратом
Ремонтируем болгарку своими руками быстро и легко
Неполадки в электрической сети
Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.
Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.
Шнур подключения
Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.
После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.
Кнопка включения
Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.
Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.
Щетки ротора
Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.
При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.
Устройство перфоратора
Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.
Устройство простого перфоратора с сетевым приводом
Устройство простого перфоратора
У бочкового перфоратора те же основные узлы.
Устройство бочкового перфоратора с сетевым приводом
У бочкового перфораторатакие же основные узлы
Ударный механизм перфоратора может быть выполнен в двух вариантах:
ударный механизм с качающимся подшипником;
Механизм с качающимся подшипником

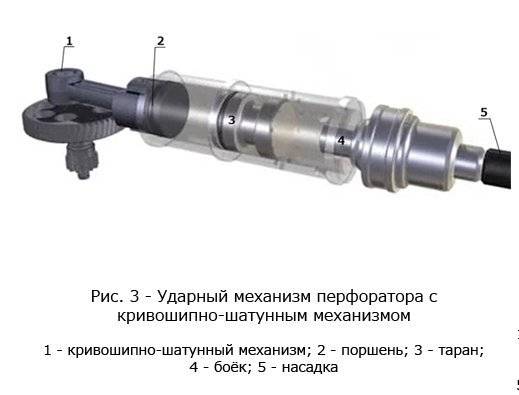

Механизм с кривошипно-шатунным механизмом
Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.
Разновидности патронов
Патрон представляет собой зажимную втулку из закаленной стали и трех идентичных кулачков или лепестков. Центральная втулка носит название «цанга» и является центром патрона. Цанговые патроны используют для крепления сверл, метчиков, фрез. Может использоваться для зажима металлической заготовки в холодном состоянии. В бытовых дрелях встречаются три типа патронов, предназначенные для крепления биты:
Быстрозажимные. Являются одним из популярных типов зажимного устройства. Делятся на одномуфтовые и двухмуфтовые.
В первом варианте фиксирование инструмента происходит вручную поворотом регулировочной гильзы. Часто ее поверхность изготавливают рифленой, что предотвращает скольжение ее по ладони. Имеет блокировочное устройство, которое срабатывает при замене оснастки.
Во втором – нижнюю муфту удерживают рукой в неподвижном состоянии. Другой рукой завинчивают верхнюю муфту по часовой стрелке.
Из минусов нужно отметить, что пластиковые детали быстро приходят в негодность, а также фиксация сверла не является достаточно прочной.
Кулачковые. Устанавливают их на перфораторах и ударных дрелях. Можно использовать в тяжелых условиях эксплуатации. Для крепления оснастки применяется специальный ключ. Недостатком является то, что ключ можно легко потерять. Во избежание этого рекомендуется его зафиксировать на проводе инструмента при помощи изоляционной ленты. В этом случае он всегда будет на виду и при необходимости можно будет им воспользоваться.
Цанговые SDS-патроны. Устанавливались на инструмент, произведенный в конце XX века. Хвостовик конструкции имеет две канавки размерами по 1 см. Сверло вкручивают в крепление и фиксируют стопорными шариками. Также конструкция имеет 4 желобка, половина из которых являются фиксирующими, а остальные 2 – направляющими. После установки происходит блокирование шпинделя.
Если патрон приходит в негодность, могут наблюдаться следующие неисправности инструмента:
- Биение сверла;
- Сверло заклинило;
- Прокручивание патрона относительно вала инструмента;
- Механические повреждения;
- Желание установить более совершенный механизм тоже может стать поводом для замены патрона.
Как правило, большему износу при эксплуатации инструмента подвергаются кулачки. Восстановлению они не подлежат. Основное решение проблемы – замена патрона.
Для того, чтобы заменить патрон на дрели, необходимо знать тип соединения, который используется на инструменте: резьбовое или конусное. Коротко об их особенностях, а также инструкция об извлечении патрона для каждого типа крепления.
Как правильно подобрать новый патрон
В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.
При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.
Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции
Для соединения используется резьба на корпусе и валу либо конус «Морзе»
Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».
Подробную инструкцию по разбору шуруповерта смотрите на видео.
Материал подготовил: Артем Филимонов
Пока комментариев нет. Начните обсуждение!
Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала «Идеи вашего дома» — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.
На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.
Неисправности редуктора или патрона
Заклинивание патрона или наличие скрежета свидетельствует о выходе из строя редуктора или подшипников. Прежде всего, следует разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.
Подшипники проверяют, поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.
В процессе длительной эксплуатации дрели может выйти из строя патрон. Иногда это проявляется в невозможности извлечения сверла – регулировочная гильза не крутится или, наоборот, легко прокручивается, а губки не раздвигаются. Это говорит об износе зубчатого соединения в патроне под воздействием металлической стружки и пыли. В этом случае ремонт сводится к замене патрона. Крепление патрона на валу чаще всего осуществляется левой резьбой и фиксируется винтом. Снять патрон можно, выкрутив винт, и поворотом патрона в обратную сторону с усилием. В некоторых моделях дрелей патрон установлен с помощью конусной поверхности в натяг. В этом случае его надо выбить несильными ударами по торцу со стороны корпуса дрели.
Часто встречающиеся поломки
Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:
- электродвигатель выходит из строя по причине поломки якоря или статора;
- предельный износ щеток;
- проблемы с подшипниками;
- не работает кнопка регулировки оборотов;
- у кнопки пуска окисляются или сгорают контакты;
- поломка патрона, зажимающего сверло из-за износа губок.
Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.
Демонтируем патрон
В зависимости от способа крепления патронного механизма, методы разборки будут различаться.
Резьбовое соединение
Разбирать такую конструкцию надо в таком порядке.
- Аккуратно производим откручивание стопорного винта.
- Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
- Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.
Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:
Соединение конусом
Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.
После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.
Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.
Разборка электродрели
Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:
- По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
- Выкрутив шурупы, половинки корпуса разъединяют.
- Из пазов аккуратно извлекаются кнопка включения и реверс.
- С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
- Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.
При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Электрические неисправности
Первая и наиболее явная поломка – это когда не работает электродвигатель при включении. Как проверить, действительно ли это барахлит двигатель? Вы можете легко повернуть патрон, а дрель не работает – первый признак. Вы не можете отрегулировать скорость – второй. Дрель искрит, есть посторонние шумы или временные перебои при ее работе – это третий признак, что с двигателем что-то не так.
Замена контактных щеток
Чаще всего «что-то не так» — это износ контактных щеток. Когда они стачиваются больше, чем на сорок процентов, то возникает перебой и летят искры. Если же износ еще больше, то двигатель просто перестанет работать.
Но перед их заменой, конечно, следует проверить, какая составляющая является причиной поломки. Для этого следует использовать тестер, которым проверяется питающий кабель
Также важно проверить исправность кнопки пуска и конденсатора. Кроме того, важно осмотреть обмотки электродвигателя на предмет целостности
Итак, мы все осмотрели и пришли к выводу – это все-таки щетки виноваты в неисправности. В этом случае нужно провести их замену. Очень важно, чтобы новые щетки были точно такого же размера, формы и модели, что и предыдущие.
Чаще всего в дрели подобраться к щеткам несложно, хотя есть и такие модели, в которых вам придется разобрать корпус полностью.
После того как вы достали старые щетки, нужно произвести замену на новые. Для этого их следует закрепить так, чтобы они хорошо держались в щеткодержателе, а также закрепить плотно провод, подводящий питание. Перед сборкой корпуса нужно убедиться, что щетки и коллектор якоря находятся в контакте, а также в том, что пружина действует исправно.
Неисправность электродвигателя
Еще один популярный вид поломки – это неисправность собственно электродвигателя. Чаще всего возникает из-за того, что повреждаются статор или якорь в части обмотки. Причиной поломки может быть, как заводской брак, так и неправильное использование дрели, к которому относится слишком долгое время непрерывной работы, сверхнагрузки на дрель.
Пробои обмотки чаще всего видно невооруженным глазом. Если же визуально вы определить место пробоя не можете, можно использовать для этих целей тестер или мегаомметр. При этом обмотка может быть повреждена тремя способами, может замкнуть, случиться пробой или просто оборваться провод. Если повреждение касается якоря или статора, то не стоит производить их ремонт своими силами.
Если требуется заменить какой-то элемент двигателя, то для этого нужно аккуратно разобрать корпус, важно правильно отсоединить контакты щеток и провод питания. После этого сам двигатель достается и производится замена сломанной детали
Проверка элементов электрической части
Еще один популярный вид поломки – это неисправная работа кнопки-выключателя, обыкновенно отвечающей и за регулирование скорости вращения. На первом этапе проводится проверка, есть напряжение. В случае его отсутствия кнопка снимается и осматривается на предмет, не залипли ли или не подгорели ли контакты.
Проводится протирка и зачистка контактов и их повторное подключение. Если же нарушен контакт с питающим проводом, то проводится припаивание провода. Если после этих манипуляций кнопка не работает, ее придется сменить на новую.
Аналогичным же образом проверяется реверс вращения, если там возникает неисправность. Дополнительно проводится проверка проводов, соединяющих его с щетками и статором.
Проверка элементов электрической части
Выключатель (пусковая кнопка) и регулятор скорости вращения в дрели обычно совмещены. Регулирование скорости производится путем нажатия на кнопку с разным усилием. Вначале следует проверить наличие напряжения на входной и выходной клемме кнопки. Если сигнал отсутствует, то надо снять аккуратно корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После этого следует проверить опять наличие напряжения. При отсутствии сигнала кнопку следует заменить новой. Причиной может стать нарушение электрического контакта с проводом. В этом случае провод следует припаять.
Схема подключения кнопки дрели с реверсом.
Механизм реверса вращение основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке. Кроме того, следует проверить все провода механизма, идущие к щеткам и статору электродвигателя.
Причиной невозможности запуска электродвигателя может стать выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора заметно по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.
Измеряется сопротивление между контактами вилки (определение замыкания проводов) и сопротивление каждой жилы.
Маломощные электрические дрели
У маломощных инструментов шпиндель на конце оснащен правой наружной резьбой, на которую и накручивается патрон. В его центральной части имеется отверстие, но уже с левой резьбой для шунтирующего болта. У этого крепежного элемента головка рассчитана под четырехгранную либо крестовую отвертку. Его нужно открутить.
Далее выполнение своими руками ремонта патрона дрели сводится к следующему. Для начала следует заблокировать крыльчатку двигателя, что можно сделать при помощи гвоздя. Затем постараться резким, но с умеренной силой движением сорвать патрон в направлении против часовой стрелки.
Как снять
В следующем видео на болгарке модели Интерскол имеется большой люфт шпинделя. Автор подробно описывает способ снятия втулки подшипника скольжения. Для чего в шуруповерт устанавливается метчик диаметром под нарезание резьбы во внутренней втулке. Далее метчиком выполняется механическая операция по нарезанию резьбы и после встречи его с упором на корпусе редуктора втулка будет подниматься по режущей части метчика до полного выхода из посадочного отверстия.
Вариант с выпрессовкой деталей, посаженных с большим натягом, автор не рекомендует производить съемниками, с целью сохранения их целостности. Такую операцию желательно выполнять на прессовом оборудовании.
Подшипник скольжения можно легко заменить на игольчатый подшипник. Главное подобрать его в соответствии с наружным и внутренним диаметром втулки. Далее описывается проведение ремонтных работ с болгаркой, в конструкции которой применяется игольчатый подшипник.
Неисправность пусковой кнопки
Выявить неисправность этой детали электрического инструмента не составит труда. Потребуется разобрать корпус дрели, подключить шнур питания и при помощи индикаторной отвертки проверить наличие напряжения на входных контактах кнопки.
Если ток присутствует, стоит нажать на пусковой механизм. Если же двигатель дрели в этот момент не подает признаков жизни, значит, неисправность более серьезная. Тогда есть два варианта дальнейших событий:
- Попытаться выполнить самостоятельный ремонт пускового механизма.
- Провести замену кнопки.
Лучше предпочесть второй вариант, хотя здесь имеются определенные нюансы (о них расскажем ниже). Однако при желании обогатиться личным опытом или просто с пользой скоротать время можно при выполнении своими руками ремонта дрели попытаться исправить пусковой механизм.
Как отремонтировать редуктор шуруповерта
Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:
- шестерня кольцевая;
- сеттелиты;
- водило.
В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.
Редуктор шуруповерта нуждается в периодическом осмотре и смазке его частей. Это требует выполнения следующих манипуляций.
Разобрать редуктор
Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.
Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.
Просверлить отверстия в корпусе редуктора
Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора
Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба
Вкрутить болты вместо новых зубьев
На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.
Использовать бормашинку
Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.
При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению
Собрать редуктор
Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.
Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.
Общие правила ремонта электроинструмента
Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.
