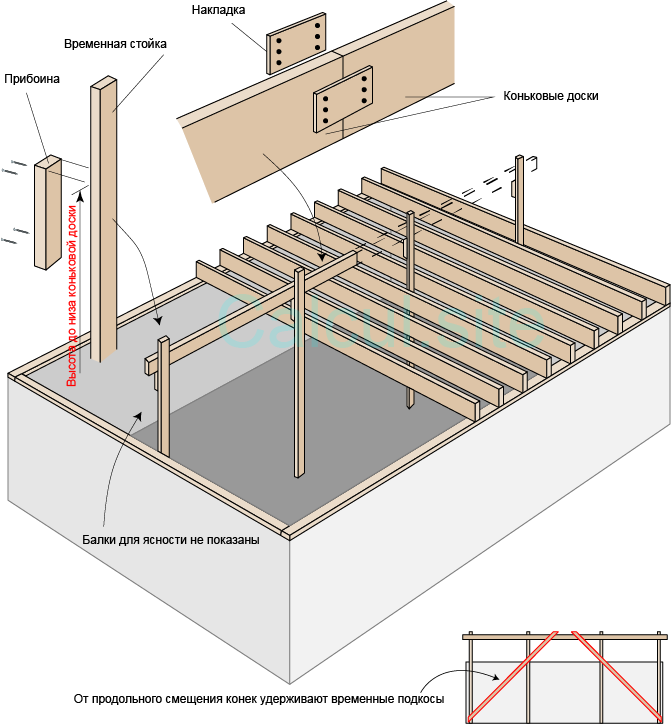

Размер коньковой доски и высота ее установки
Высоту коньковой доски делают равной вертикальному распилу примыкающих к ней стропил или большей. В обоих случаях сначала определяется длина вертикального разреза стропила.
На доску из которой будет изготовлено стропило навесьте шаблон стропильного треугольника, начертите линию отреза и измерьте ее. На доске из которой будет изготовлен конек отмерьте размер снятый со стропила, начертите линию вдоль доски. К этой линии стропила будут примыкать нижней кромкой вертикального разреза. Отрезать коньковую доску по черте или не отрезать зависит от внутренней отделки чердачного помещения. Если выступ будет мешать — отрезать, если нет — оставить.
Высота установки коньковой доски должна соответствовать высоте вычисленной калькулятором. Это высота от основания стропильного треугольника до нижней кромки стропила в коньке, то есть до черты, отмеченной на коньковой доске.
Начиная с торца дома разметьте коньковую доску под установку стропил. Разметка на коньке и на стенах должна совпадать. Для определения начальной точки разметки приставьте к стене длинный уровень и нанесите черту распила доски конька. Вместо обычного уровня можно использовать отвес или лазерный уровень
Разметка конька под устройство вальмы делается аналогично.
Мауэрлат узлы крепления стропильных ног
Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :
- жесткое крепление к мауэрлату;
- скользящее крепление к мауэрлату.
При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.
Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.
Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.
Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :
- посредством одного вертикально забитого гвоздя;
- с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
- посредством скобы;
- выполнив единичную фиксацию стальными крепежными пластинами.
Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.
Коньковые соединения
Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

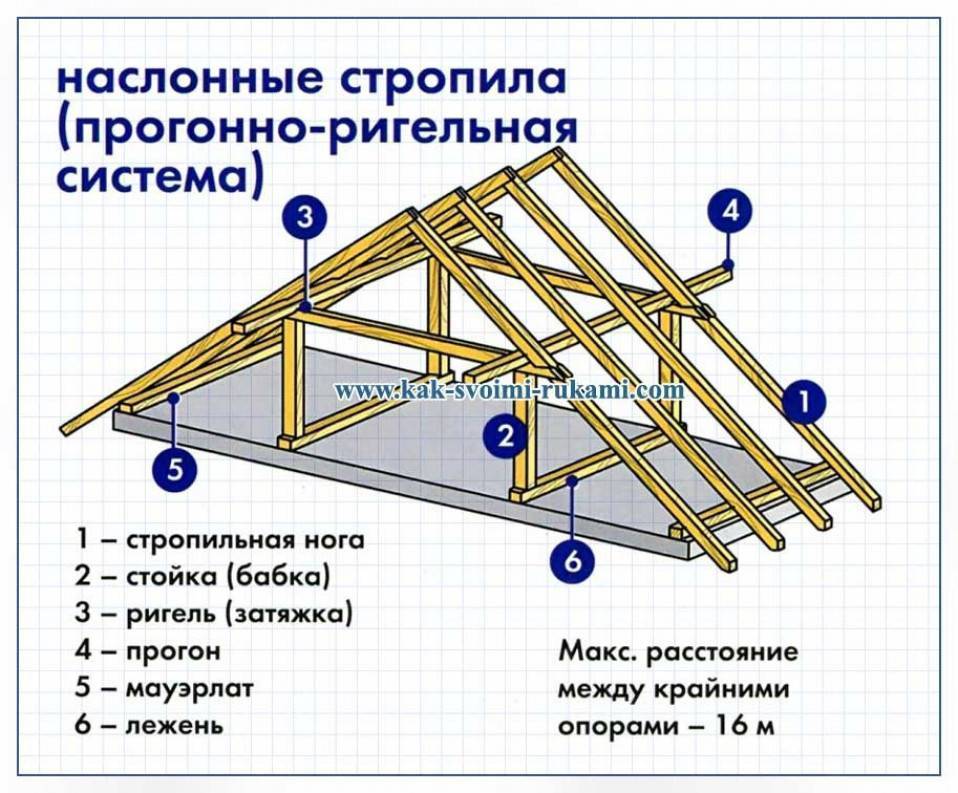

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.
Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.
Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.
Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения
С этой целью концы стропил соединяются металлическим пластинчатым шарниром
С этой целью концы стропил соединяются металлическим пластинчатым шарниром.
Как защитить стропила?
Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.
Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши
Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.
Грамотное определение габаритов стропил
При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил. Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее
Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее. Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см
Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см
Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.
При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:
- если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
- если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
- если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.
Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии. При расчете дополнительно учитывается, какой шириной обладает строение.
Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений. После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться
Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши
После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.
Важно! Допускается снижать сечение стропил, если применяются специальные подкосы
Подбор крепежа для строительства дома. Что важно учесть?
Для каждого вида работ по дереву есть специальный крепеж. В противном случае, под угрозой окажется прочность конструкции
Кроме того, важно правильное расположение гвоздей и шурупов. Для этих целей проектировщики выполняют расчеты, согласно которым определяется нагрузка на тот или иной элемент и способность деревянных досок и балок выдержать возможные деформации. Нередко, крепеж выбирается, исходя из дополнительных критериев, например, внешнего вида
Нередко, крепеж выбирается, исходя из дополнительных критериев, например, внешнего вида
Это имеет смысл, если речь идет о работах на внешней, фасадной части дома, где важно по-максимуму скрыть все стыки, торчащие «шляпки» и другие неровности
Подбирать гвозди и шурупы для строительства дома следует таким образом, чтобы деревянные элементы совпали как можно ближе друг к другу. Между контактирующими поверхностями не должно быть зазоров. Нужно учитывать, что иногда крепеж может не обеспечить достаточное прилегание поверхностей друг к другу, в этом случае придется использовать несколько видов гвоздей, шурупов, винтов и т. п.
Еще одна рекомендация от экспертов: постараться устанавливать крепеж в деревянные элементы равномерно, по всей поверхности
Дерево — достаточно «мягкий» материал, поэтому следует соблюдать осторожность и не переусердствовать с проделыванием дыр в нем. В противном случае это может привести к тому, что древесина «ослабнет» в одном месте и может начать разрушаться со временем. Покупать строительный крепеж тоже следует у профильных компаний, поскольку обычные продавцы на рынке чаще всего не владеют никакой информацией кроме размеров, и не расскажут вам обо всех характеристиках, совместимости и способах применения детали
Покупать строительный крепеж тоже следует у профильных компаний, поскольку обычные продавцы на рынке чаще всего не владеют никакой информацией кроме размеров, и не расскажут вам обо всех характеристиках, совместимости и способах применения детали.
Далее мы рассмотрим основные виды крепежа и особенности работы с ними.
Дерево
Основным материалом для изготовления стропил является дерево. Его популярность обусловлена легкостью, доступностью в ценовом плане, простотой монтажа.
Для строительства деревянных перекрытий используют брусы из дерева хвойных пород, хотя распространенным вариантом являются также доски. Сказанное относится к строительству жилых частных домов. При возведении многоэтажных зданий и строений промышленного назначения в большинстве случаев предпочтение отдается металлическим конструкциям.
Для увеличения длительности срока службы деревянной стропильной системы до начала работ по монтажу их обрабатывают особыми антибактериальными (для защиты от гниения, поражения насекомыми) и антипиретическими (для предупреждения возгорания) составами. Их наносят обычной малярной кистью.
Преимущества деревянных стропил:
Легкость конструкции. Обладая достаточной прочностью для эксплуатации, деревянная конструкция получается намного легче металлической и железобетонной. Благодаря этому можно обходиться без устройства несущих стен повышенной прочности, которые могли бы выдерживать значительные нагрузки.
Экономичность. Дерево намного дешевле, чем металл или бетон. Кроме того, при использовании древесины удается существенно сэкономить на строительных материалах для возведения стен.
Длительность эксплуатационного срока. Благодаря использованию современных средств для защиты древесины от насекомых, размножения микроорганизмов, грибков и определенным способам механической защиты конструкций от воздействия влаги срок службы материала значительно возрастает.
Удобство осуществления монтажа. При устройстве деревянных систем стропил нет необходимости в использовании специальной грузоподъемной техники. Монтаж может осуществить бригада, состоящая из 2-4 строителей
Важно и то, что при необходимости корректировки размеров определенных деталей (подрезания, подрубания, наращивания) не нужно высверливать отверстия, осуществлять сварочные работы, благодаря чему заметно сокращается длительность требуемого для проведения монтажных работ времени
- Экологичность. Дерево является абсолютно безопасным, безвредным, чистым в плане экологии материалом.
- Наличие широкого ассортимента современных крепежных элементов делает использование древесины в качестве материала для стропил максимально удобным.
Три варианта выбора доски
При выборе доски нужно отталкиваться от того, какие вам нужны размеры стропил, то есть длина и толщина. Но подходить к этому процессу можно по-разному, здесь все зависит от вашей стартовой квалификации, наличия времени и величины бюджета.
Вариант №1: берем лес кубометрами
Покупка леса сразу кубометрами считается лучшим вариантом для скромных бюджетов. Смысл в том, что вам предлагается купить доску или брус, примерно подходящие под ваши требования. Но в общей пачке будет определенный процент плохо обработанного леса и даже некондиционные доски. Поэтому берем с запасом порядка 10 %.
Строительный лес бывает разных видов.
При наличии времени все эти вопросы решаемы. Так для изготовления стропил вы в первую очередь отберете самую лучшую доску, а весь остальной лес пойдет на вспомогательные узлы, такие как прогоны, подкосы и прочие конструктивные элементы стропильной системы.
Кроме того вам придется самому готовить дерево для строительства. То есть обязательно пару раз промазать доску комплексным антисептиком и кое-где подравнять или даже снять кору. Главное смотрите, чтобы лес был ровный, если доску повело «пропеллером», то обратно вы ее уже не выгнете.
Деформацию древесины исправить практически невозможно.
Вариант №2: строганая доска на заказ
Пиломатериалы, сделанные на заказ, обойдутся примерно на 30 – 40 % дороже, зато вам продадут строганую ровную доску четко соответствующую вашим размерам.
Отходы в этом случае будут минимальными. Для молодого домашнего мастера есть смысл заказать конкретное количество стропил поштучно, а для вспомогательных конструкций взять лес кубами.
Но здесь также есть свои нюансы. О деформированном материале я уже упоминал. Кроме него в общем штабеле вам могут подсунуть порченую древесину.
В торце сечение доски будет соответствовать заказу, а само полотно может иметь дефекты. Поэтому весь подобный материал желательно проверять поштучно, причем своими руками.
При получении заказа качество древесины желательно проверять лично.
Вариант №3: готовые конструкции
Сейчас существуют компании, которые практикую продажу готовых разборных домиков. Вы покупаете все сразу и по схеме собираете этот конструктор на месте. Но мало кто знает, что у этих же людей можно заказать изготовление цельных стропильных ферм по своим размерам.
Более того, дабы избежать досадных недоразумений, такие компании зачастую присылают на объект замерщика, который согласно проекту и вашим пожеланиям поможет сделать грамотный заказ. Правда такое удовольствие обойдется в круглую сумму, зато собирается крыша очень быстро и практически без дефектов.
Для сложных конструкций лучше заказать готовые стропильные фермы.
Порядок сборки фермы
Для удобства можно соорудить леса Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.
Установка коньковой балки и первых стропил
Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.
Еще одно стропило на месте
Вид установленных стропил
Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.
Установка стропил
Коньковые балки
Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.
При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

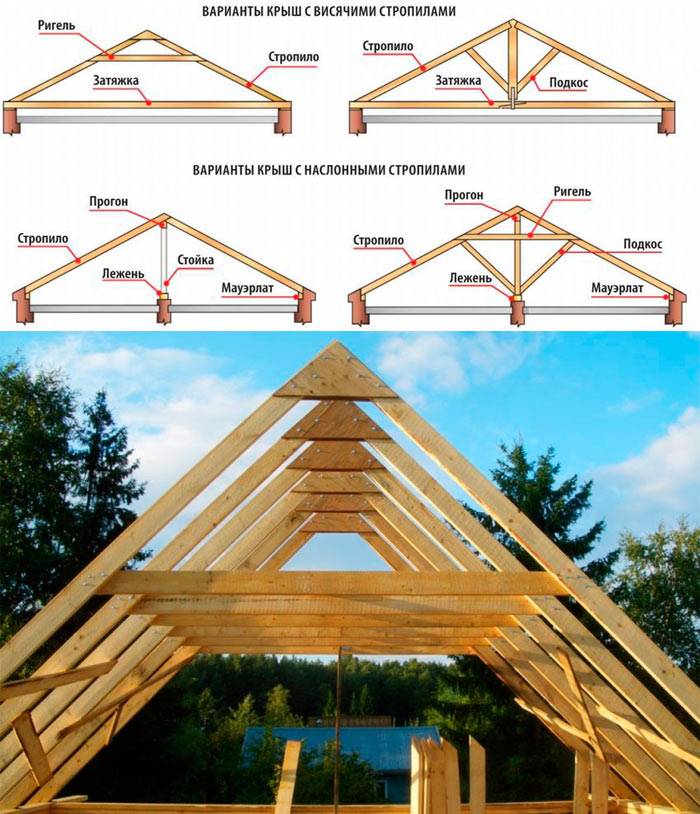

Виды крыш
В настоящее время для жилых домов и хозяйственных построек используется около десяти различных видов крыш. Некоторые из них более привычны для нас, другие встречаются очень редко. Основными вариантами конструкций являются.
Скатные крыши, изготавливаемые с использованием прямых стропильных систем:
- односкатные;
- двухскатные;
- четырехскатные – вальмовые и полувальмовые (с коньком) и шатровые (без конька);
- многощипцовые:
- конические.
Скатные крыши с криволинейными стропилами:
- полукруглые;
- полусферические.
Практически все виды крыш имеют в своей основе специальные детали, обеспечивающие кровле необходимую прочность и придающие ей желаемую форму. Речь идет о стропилах.
Установка стропил
Монтаж стропил
Стропила собраны на земле
Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.
Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.
Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.
При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.
Завершением работы по установке стропильной системы станет крепление обрешетки.
Предлагаем ознакомиться Гормональные травы для женщин — фитогормоны
Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.
Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.
Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:
- Монтируем доски своими руками, отступая от края стен в среднем на полметра.
- Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
- Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
- Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
- Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).
Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.
Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:
- Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
- Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
- После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.
Зачем нужна стропильная система
Стропильные системы представляют собой скелет, используемый для покрытия и фиксации материалов покрытия. Если сделать все правильно, она поможет создать условия для работы с кровлями, защищая стены и внутреннюю часть дома от атмосферных явлений.
Кровельная конструкция также представляет собой завершающий архитектурный элемент оформления здания (она поддерживает его стиль)
Однако важно, чтобы стропильные системы в первую очередь отвечали за поддержку, были прочным и надежными. Эстетические характеристики всегда будут на втором плане. Каркас поможет сформировать конфигурацию и угол наклона
В основе этих параметров лежат природные факторы, характерные для места проживания, а также пожелания и возможности владельца дома:
Каркас поможет сформировать конфигурацию и угол наклона. В основе этих параметров лежат природные факторы, характерные для места проживания, а также пожелания и возможности владельца дома:
- Осадки в разные сезоны.
- Направление и сила ветра.
- План касательно использования чердачного пространства. Будет ли оно использоваться для создания жилых или нежилых помещений, или создания воздушной прослойки для теплоизоляции.
- Какой материал будет использоваться для кровли.
- Бюджет владельца.
Осадки и сила ветра создают сильную нагрузку на кровельную конструкцию. К примеру, в регионах, где идет много снега нельзя выбирать стропильную систему с маленьким углом наклона, иначе снег постоянно будет скапливаться на поверхности крыши. Тогда не избежать деформации кровли и протечек.
Если же в регионе присутствуют сильные ветра, лучше остановиться на конструкции с маленькими углами наклонов, чтобы резкий порыв не смог срывать с крыши отдельные элементы.
Правила монтажа
Для монтажа стропильной системы используют металлические гвозди, скобы, а также болты и шпильки. Эти материалы должны быть устойчивыми к действию атмосферных факторов и прочными. В некоторых местах возможно применение саморезов.
Крепление стропил к мауэрлату
Наиболее сложное и массивное место соединения стропильной системы с крышей – крепление к мауэрлату. Выполняют его в определенной последовательности:
- Делают запилы на ногах по нанесенной разметке.
- Устанавливают ногу в предназначенное для нее место.
- Ставят металлические уголки с обеих сторон ноги.
- По бокам фиксируют гвоздями или болтами.
- Сверлят насквозь для шпильки 12 мм диаметром и устанавливают гайку.
- Крепят к шпильке уголки малого размера и соединяют с мауэрлатом.
Точное количество и расположение мест креплений рассчитывается заранее в проекте.
Соединение в области конька
Ноги стропил крепятся встык или прямо к коньку. В первом случае нужно дополнительно подпилить стропила и соединить их друг с другом с разных сторон наклонов. Делать это проще всего по заранее подготовленному шаблону. Для крепления используют любой удобный материал, но его длина должна быть не менее 10-15 см.
Если стропила соединяются внахлест, их торцы не срезают, а прикладывают друг к другу с небольшим отступом. Крепят с помощью строительной шпильки. Еще один распространенный вариант монтажа – прямо на конек. Но он самый сложный и требует точного расчета, так как стропила не должны касаться друг друга.
