Как установить роторную косилку на мотоблок салют

Как установить?

Крепление наиболее популярных роторных косилок к мотоблоку «Салют» выполняется при помощи специального подвесного элемента, включаемого в комплектацию. Чтобы установить оборудование, нужно следующее.

1. Закрепить подвеску при помощи болтов с гайками и шплинтов.
2. Проверить крепления на надежность соединения.
3. Проверить плавность хода при помощи ручного проворота приводного механизма.
4. Произвести пробный пуск, переместив рычаг трансмиссии в рабочее положение. После натяжения ремня должно начаться вращение режущих элементов. На начальном этапе работа должна вестись на малых оборотах.

Эксплуатация и безопасность

В инструкции по применению роторных косилок приведены несколько простых правил, которые должны соблюдаться при работе с данным оборудованием:

1. Перед началом эксплуатации следует проверить соединения, они должны быть надёжно зафиксированы.
2. Категорически запрещено находится перед косилкой во время проведения работ.
3. Если возникли какие-либо сбои в работе необходимо сразу остановить косилку.
4. Устранение неисправностей следует проводить только при выключенном двигателе.
5. Необходимо проверять натяжение ремня через каждые два часа.
6. Не рекомендуется двигаться быстрее, чем 4 км/ч.
7. Следует предостерегаться попадания камней от ножей косилки.
8. В случае длительной эксплуатации необходимо каждые 12 часов разбирать соединения и смазывать подшипники любой литиевой или кальциевой смазкой.

Разновидности косилок для мотоблока

Косилку для мотоблока можно найти в магазинах или изготовить своими силами. Не стоит спешить и начинать самостоятельно изготавливать оборудование. Для начала нужно сравнить цены на сенокосилки в магазинах, они не настолько маленькие, как хотелось бы, но и не заоблачные.

Мастеров, которые решаются на самостоятельное изготовление косилки, привлекает тот факт, что на оборудовании можно сэкономить.

К тому же, процесс не очень сложный, на просторах интернета достаточно различных чертежей готовых моделей косилок, да и вещь, созданная своими руками, помогает испытать восторг и гордость.

Выбор разновидности косилки зависит от типа участка. Земля отличается по рельефу, трава по объему, размерам, составу. Именно основываясь на этих параметрах нужно выбирать технику. Существует всего три вида косилок на мотоблок:

Роторная

Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).

Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.

В отдельной статье вы можете прочитать про навесное оборудование для мотоблока Нева.

Сегментная

Ножи этой модели двигаются в поступательно-возвратном направлении благодаря работе вала моторной системы. Особенности конструкции сегментной косилки для мотоблока сложнее, чем у аналогов, что способствует усложнению обслуживания. Но у моделей есть целый ряд преимуществ: боковое оснащение оборудования исключает возможность работы с уже скошенной травой, в отличие от роторных вариантов. Подвижные стригущие детали при кошении двигаются по рельефу земли, повторяя ландшафт. Такой механизм позволяет стричь растения почти под самый корень.

Косилка работает с отклонением ножевой части на 20 градусов, это позволяет обрабатывать даже самые неровные участки земли. Механизм активации и отключения оборудования совсем не связан с приводом мотоблока. Такое решение позволяет беспрепятственно отключить косилку в опасных ситуациях.

Баланс ножей в сегментных вариантах настроен максимально, что позволяет снизить вибрации в конструкции до минимального показателя.

Косилка-повозка (барабанная)

Конструкция похожа на роторную модель, но механизм устроен немного сложнее. Косилка выполнена из барабанов, которые скрепляются рамой и закрепами с лентой.

Советы по эксплуатации

Современная механизированная коса в виде триммера не всегда справляется с уборкой травы на больших участках. Здесь более эффективным решением оказывается сенокосилка, работающая от привода мотоблока. Для успешной эксплуатации такого оборудования, необходимо соблюдать ряд простых правил:

• всегда проверять остроту режущих элементов перед работой;
• контролировать затяжку соединений на болтах;
• проверять смазку деталей, при необходимости дополнительно обрабатывать трущиеся элементы;
• защищать при работе ноги, носить специальные очки – отлетевшие камни могут нанести вред здоровью;
• в процессе работы обязательно нужно позаботиться о том, чтобы все повороты и маневры происходили плавно и аккуратно, без резких рывков;
• при наличии в комплектации модели защитных кожухов, их обязательно нужно использовать по назначению;
• при выявлении изменений в звуке работы косилки, следует остановить работу до выяснения причин проблемы;
• при визуальном ухудшении качества кошения следует позаботиться о заточке или замене ножей.

Современные косилки для заготовки сена, подравнивания газона являются лучшим решением для усовершенствования доступных функций мотоблока. С их помощью можно отказаться от приобретения автономной самоходной техники и производить работы на базе имеющихся моторизованных средств для обработки участка.

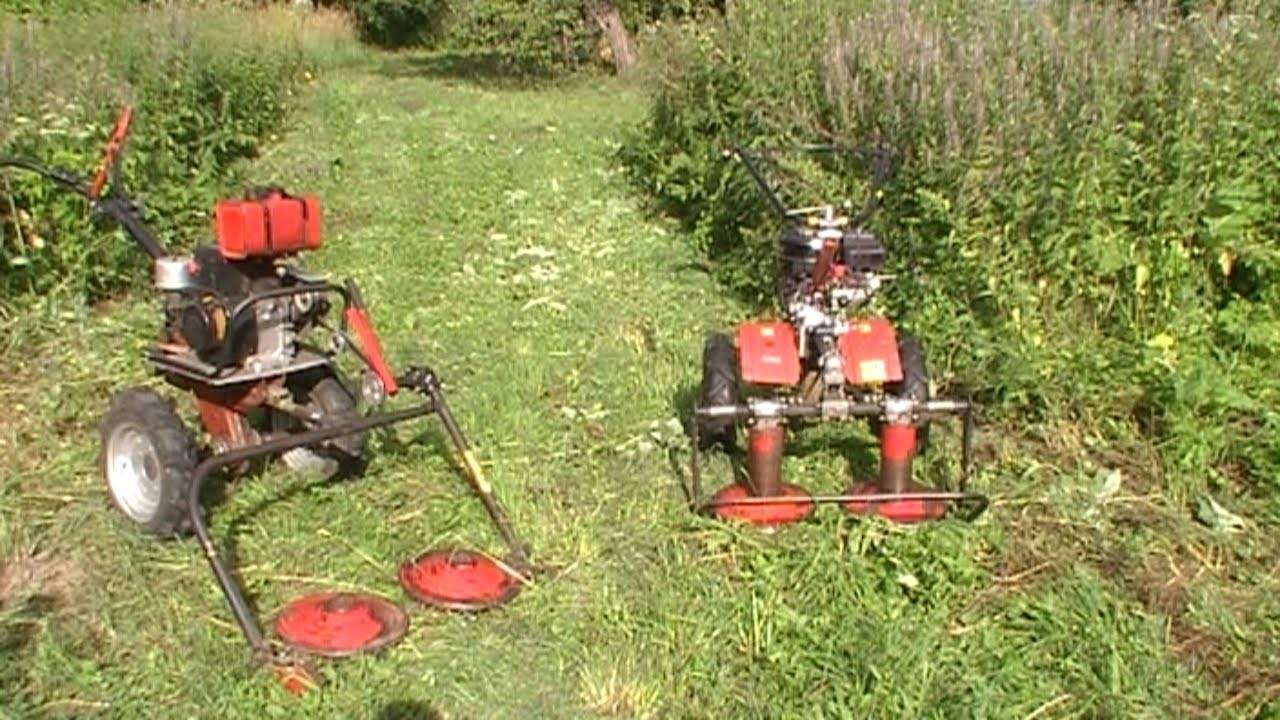

В следующем видео вы увидите работу роторной косилки «Заря» на мотоблоке «Салют».

Отличия Зари и Зари-1

В более поздней модели Заря-1 повысилась скорость вращения дисков: с 1800—2400 оборотов в минуту до 2635 об/мин. Немного увеличился вес – с 31 до 35 кг. Еще одно усовершенствование – новые лыжи. Они значительно облегчили работу на неровных поверхностях.

Косилка Заря в разобранном виде

Темпы кошения у двух устройств сильно не отличаются. Первый агрегат работает на скорости 2-4 км/ час, модель для мотоблока Угра – 1,5-3 км/час. Одинаковый и захват – 80 см.

Основное отличие состоит в способе крепления. Простая Заря крепится спереди мотоблока и присоединяется к шкиву двигателя посредством натяжного устройства. Ременное крепление входит в комплект. Заря-1 подсоединяется к валу отбора мощности мотоблока Угра через универсальный редуктор.

Заря и Заря-1 – хорошие помощники на малых участках при частном доме и в крупных коммунальных хозяйствах. Навесное оборудование дополняет популярные модели бензиновых мотоблоков. Быстрые, надежные, с улучшенной компоновкой устройства облегчат жизнь владельцу придомового участка, садоводу, заготовителю высушенных травяных кормов.

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

https://youtube.com/watch?v=videoseries

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Описание

РАСПРОДАЖА!!! ВОЗМОЖНА ОПЛАТА ПРИ ПОЛУЧЕНИИ!

Модернизированный вариант косилки «Заря»: перемещенная верхняя рама делает привычную и проверенную временем роторную косилку ещё производительнее и удобнее. Улучшенный вариант предназначен для кошения густой и высокой травы, которая не забивается под раму оборудования как в стандартном варианте.

Косилка роторная навесная «Заря» и ее модификации предназначена для кошения грубостебельной и травяной растительности с повышенной урожайностью, расположенной на малых участках и неудобицах, обочинах дорог, на склонах крутизной до 20, при этом боковой наклон не более 8. Кроме того, она может быть использована для скашивания зерновых культур и мелкого одиночного кустарника. Наша косилка роторного типа не имеет аналогов в малой механизации, она безопаснее по сравнению с фронтальными стригущими косилками, при этом скошенную траву укладывает в ряд, что не требует ее дальнейшего грабления.

Совместимость с мотоблоками Ока, Нева, МБ-1, МБ-2, Каскад, Луч. Привод косилки осуществляется через шкивы и клиноременную передачу.Ножи на косилке сегментные.

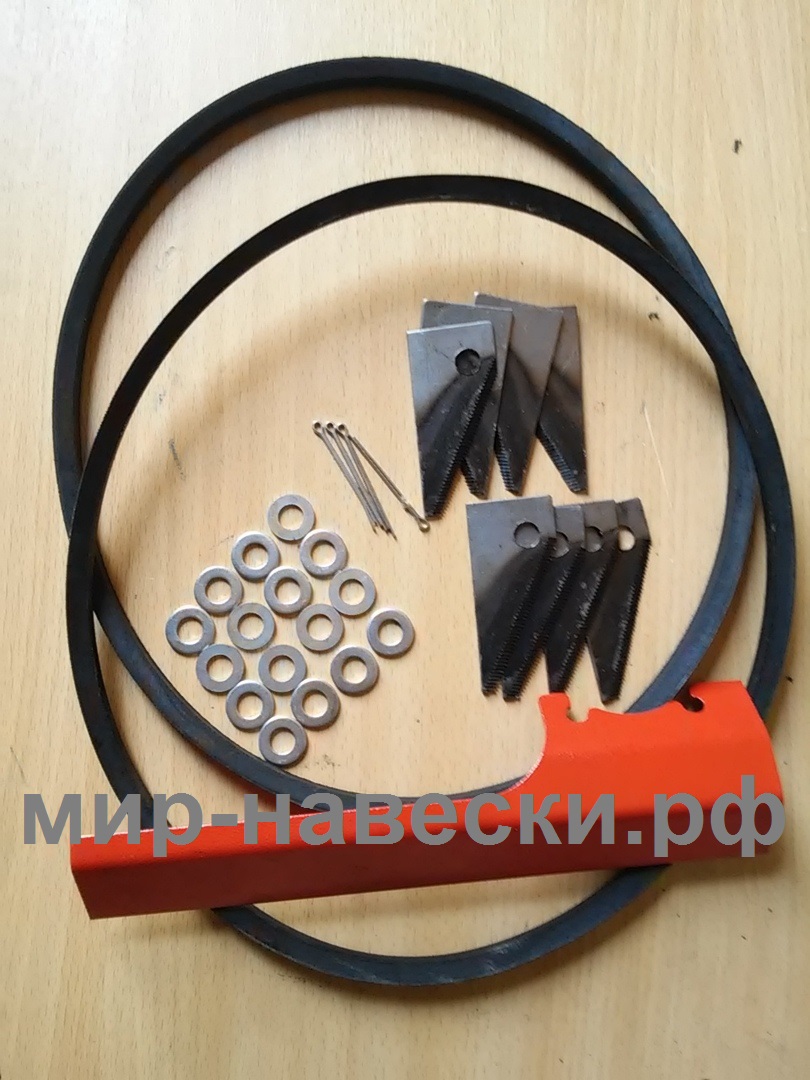

ПОДАРОК!!!

Запасные ножи….8шт.

Запасной ремень….1шт.

Производитель: Россия (ООО Вулкан)

Технические характеристики.

Габаритные размеры, мм

Длина 810 Ширина 930 Высота 780 Масса, кг, не более 26 Ширина захвата, мм 800 Рабочая скорость косилки, км/ч 2,87 Высота скашиваемой травы, мм до 1000 Производительность кошения травы, га/ч, не менее 0,2 Частота вращения режущего диска, об/мин 2370…2635 Регулируемая высота скашивания, высота стерни, см 3-10

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит». Модели отличаются количеством рабочих органов и регулировкой высоты среза травы. Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

1. Спереди — навесная;
2. Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

1. Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
2. Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

Особенности ландшафта.
Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом).
Вес косилки (важно при транспортировке, так как большую модель перевозить сложно).
Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью).
Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Сегментная косилка для мотоблока

Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

• Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
• Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
• Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
• Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
• Доступная стоимость самой навески и необходимых деталей;
• Продолжительный срок службы;
• Высокое качество всех составляющих элементов.

• Нева;
• МТЗ;
• Салют;
• Заря;
• МБ 2;
• Агат;
• Ока;
• Агро;
• Зубр;
• Кентавр;
• Урал;
• Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом

Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора

Роторная косилка «Заря»

Роторная косилка «Заря»

«Заря» выступает в качестве прицепного оборудования для мотоблоков «Салют 100» и аналогов, схожих с ними по конструкции. Устройство предназначено для скашивания травы с параллельным укладыванием ее в валки.

Косилка проста в управлении и легко крепится на мотоблок. Дает производительность до 0,2 Га в час. Такая эффективность дает возможность за день заготовить достаточное количество сена на зиму для одной особи крупного рогатого скота. Устройство способно скашивать густую высокую траву и молодой кустарник. Нередко используется коммунальными службами, которые занимаются уборкой травы на обочинах дорог.

Технические характеристики

Скорость работы	От 2 до 4 км/ч
Производительность	0,2 гектара в час
Тип привода	Ременный привод, модель ремня – A850
Ширина прокоса	80 сантиметров
Скорость вращения режущих частей	От 1800 до 2400 оборотов в минуту
Максимальная высота травы	До 1 метра
Масса	32 килограмма
Объем упаковки	0.214 кубических метра

Преимущества:

• Эксплуатация «Зари» не требует выполнения дополнительных операций по обслуживанию техники. Никаких смазок и шприцеваний.
• Сразу укладывает траву в валки.
• Достаточная мощная, способна убирать кустарники.
• «Салют 100», оснащенный «Зарей», может работать в ограниченном пространстве, на склонах и прочих неудобных местах.
• В комплект входят запасные расходные материалы: ремень А850, ножи и пальцы.
• Невысокая цена.

Недостатки:

• тяжелый вес;
• ременный привод требует регулярного обслуживания и смены ремня.

Чтобы прикрепить этот навес на «Салют 100» нужно надеть его на встроенный штырь, расположенный в передней части мотоблока. Регулировать скорость вращения режущих дисков можно при помощи изменения оборотов двигателя. На дисках расположены ножи, которые отвечают за срезание травы. Валки формируются за счет того, что ножи вращаются вовнутрь. Крутящий момент на диски передается при помощи ремня, который вращается двигателем. Модель имеет ряд аналогов, которые сделаны по ее подобию, однако, наилучшее соотношение показателей цена – качество именно у «Зари».

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

Разновидности

Отличающаяся повышенной мобильностью и маневренностью роторная косилка для мотоблока «Салют» применяется для обработки полей и лугов, предназначенных под покос для изготовления сена. Техническая характеристика роторных моделей позволяет им преодолевать небольшие препятствия без лишних усилий. Навесная рама оснащается одним колесом, двумя режущими дисками, вращающимися вокруг своей оси.

Косилка-терминатор – наиболее мощная модель с регулируемой высотой среза, измельчителем, при скашивании превращающим травяную массу в мульчу. Подходит для формирования газонов различного типа, для удобства оператора управление выводится на руль мотоблока. Ножи высокой прочности успешно справляются с молодым кустарником, деревьями, травой с толстыми стеблями.
