Как установить косилку на мотоблок

Как сделать косилку для мотоблока своими руками?

Часто бывает, что по каким-либо причинам у производителя в продаже нет специальной косилки, конкретно под эту модель, либо же, что она не устраивает по своим характеристикам. В таком случае нетрудно поработать над самодельным вариантом. Полное производство на базе своего хозяйства будет продемонстрировано на примере сегментной вариации.

https://youtube.com/watch?v=yGXvXYgnbVs

Из запчастей, в первую очередь, надо взять прямоугольную трубу 5х1,5 длиной 120 см. Также подойдет и обычный кусок старой косы. На трубе сверлят около 12 дыр по сантиметру на одинаковых расстояниях, как показывают чертежи.

Следует подготовить раму из сваренных уголков и труб, каркас можно застелить фанерой и приделать к ней колеса. Лента изготавливается резиновой кольцеобразной. Удобно закреплять ее дюралевыми пластинами. Также на раму навариваются прижимы для установки режущей полосы. Для последней на подготовленную заранее трубу с дырами крепится М8-болтами полоса с лезвиями из металла.

Роторная косилка

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют стебель диаметром до 1 см. Скошенная трава располагается на поверхности равномерными рядами, это упрощает ее сбор и сушку. Из-за небольших размеров и компактности оборудование легко транспортируется.

Мотоблоки и агрегатируются с навесными роторными косилками спереди, от привода агрегатов через клиновой ремень.

Роторная косилка выпускается в двух вариантах:

с 1 диском;
с 2 дисками.

К мотоблокам Нева подходят оба варианта.

Роторное навесное оборудование широко распространено у фермеров, т.к. справляется с большим объемом работ и отлично переносит сложные неровности на поверхности.

Однодисковая роторная косилка

Роторная косилка с 1 диском представлена моделью КР-05, специально выпущенной заводом «Красный Октябрь» (Санкт-Петербург) для мотоблока Нева.

Конструкция модели компактна, проста, состоит из 1 большого диска, позволяющего маневрировать и скашивать траву, кустарники в сложных местах.

Косилка роторная КР-05 имеет следующие технические характеристики:

Скорость передвижения — 2-4 км/ч.
Продуктивность — 0,15 га/ч.
Ширина захвата — 560 мм.
Скорость вращения диска — 2500 об/мин.
Высота покоса — 1000 мм.
Вес машины — 30 кг.
Размеры машины — 700х700х680 мм.

Подходит косилка для мотоблока Нева (МБ-2, МБ), Кадви, Ока.

Достоинства модели КР-05:

компактность;
мобильность;
удобство при эксплуатации;
простота конструкции;
высокая безопасность;
простая установка на мотоблок;
высокая маневренность;
доступная цена.

Из отзывов пользователей видно, что оно не так эффективно, как косилка с 2 дисками, но по маневренности и работе в ограниченных пространствах лидирует.

Двухдисковая роторная косилка

Для скашивания грубо-стебельной, травяной растительности, зерновых культур, мелких кустарников на больших площадях чаще применяют навесной механизм с 2 дисками. Он эффективно работает на ровной поверхности без препятствий: деревьев, ям, холмов, ограждений. На неровностях работает хуже, тяжелее эксплуатируется, но фермеры применяют его и на малых участках, обочинах дорог, склонах с небольшим боковым наклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Для мотоблока Нева используется роторная косилка Заря с 2 дисками, производителем которой является ОАО «Калужский двигатель».

Принцип действия косилки к мотоблоку Нева простой.

На дисках расположены 4 ножа, которые прикреплены шплинтами. При вращении дисков навстречу друг другу создается центробежная сила, выталкивающая ножи. Режущие лезвия работают до тех пор, пока работает двигатель мотоблока.

Косьба с 2 дисками значительно увеличивает площадь покоса. Для Зари она составляет 80 см и является отличным показателем.

Регулировка высоты скашивания травы осуществляется с помощью особых салазок.

Заря для мотоблока Нева имеет такие характеристики:

Размеры машины — 810х930х780 мм.
Вес — 33 кг.
Ширина обработки — 800 мм.
Эксплуатационная скорость — 2,87 км/ч.
Высота покоса — до 1000 мм.
Продуктивность — 0,2 га/ч.
Частота вращения режущего диска — 2370-2635 об/мин.
Регулируемая высота скашивания — 3-10 см.

Недостатки роторного навесного мезанизма Заря следующие:

Необходимость в тщательной проверке устройства перед запуском. Неправильное крепление ножей может привести к повышенному травматизму.
Постоянный контроль движений.
Наличие ограничений на скашиваемую траву. Она должна быть до 1 м и прямостоячей.

https://youtube.com/watch?v=ZtXWnhs-v2A

По отзывам пользователей, косилка Заря отличается качеством, надежностью, безотказной работой.

Видео: Как Переделать Роторную Косилку К Мотоблоку

Эти два диска установлены на сварной раме и связаны с приводом ВОМ. Вращение дисков должно происходить навстречу друг другу, что позволит косить траву рядами.

Самодельная сегментная косилка на мотоблоке

Эта сегментная косилка на пешеходном тракторе изготовлена из металлических балок 15x50x120. Им нужно просверлить в них 12 отверстий, чтобы они соответствовали их болтам М8. В будущем к этим болтам будет прикреплена направляющая (89 см) с зубьями и ножами. Ножи установлены с обеих сторон балки.

Оплетки и зажимы крепятся на обоих концах балки. К главной раме можно прикрепить колесо, которое можно снять с нежелательной коляски. Под воздействием ПТО мотоблока трактор начинает работу режущей части косилки. Вы можете увидеть это более подробно на картинке:

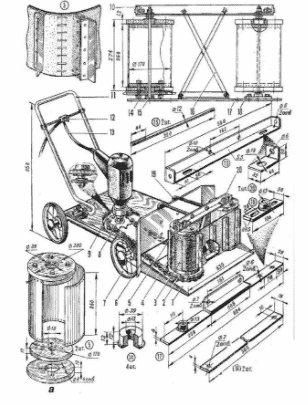

основная сварная рама (1), кронштейны (2), шестерня (3), монтаж и регулировка тормозной системы (4), стопорная стопорная защелка (5), главные арки (6 и 8), шарнирный корпус (7), ножка ( 9), газопровод (10), регулирующий клапан (11), бензобак (12), ручка (13), рычаги (14 и 17), механизм блокировки (15), крепежный болт (16), рычаг регулировки газа (18) ), зажим (19), глушитель двигателя (20), двигатель (21), крепежные элементы (22), крышка (23), режущие лезвия (24 и 25), крышка (26), ползун (27), элементы крепления (28) ), рама ножа (29), шток (30), палец (31), нижние загрузочные пластины th и верхние части (32 и 33).

Собранная из этого чертежа газонокосилка легко косит траву. В действии эту самодельную косилку можно увидеть на видео.

Как подключить домашнюю косилку к блоку двигателя

Ручная газонокосилка не даст желаемого результата, если она неправильно прикреплена к двигателю. При установке газонокосилки необходимо соблюдать определенные правила.

Прежде всего, вам необходимо перевести моторный блок в режим реверса. Блок сцепления находится в муфте сцепления перед подключением к ВОМ. Используйте пружинный штифт, чтобы закрепить соединение. Отсутствие пружины приведет к неисправности прицепа.

Для большей безопасности лезвия косилки должны быть закрыты защитным кожухом. Колеса мотоблока содержат грузы, которые помогают обрабатывать почву. Поскольку они не нужны при стрижке травы, их следует удалить. Стрижка газонокосилки должна начинаться с самой низкой скорости. Вам не нужно торопиться и делать это плавно на поворотах. Если вы собрали газонокосилку для своего моторного агрегата своими руками, прежде всего, ее работа должна быть безопасной.

Когда косилка подключена к двигателю и работает, достигается довольно высокая скорость ножевых дисков. В случае отказа прибора вы или другие лица можете получить травму. Поэтому сначала подумайте, есть ли у вас возможность сделать такое устройство. Действительно, купить готовую газонокосилку для мотоцикла будет гораздо дешевле, чем лекарство и лечение для поврежденных органов или нервов.

Сегментная косилка для мотоблока

Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
Доступная стоимость самой навески и необходимых деталей;
Продолжительный срок службы;
Высокое качество всех составляющих элементов.

Нева;
МТЗ;
Салют;
Заря;
МБ 2;
Агат;
Ока;
Агро;
Зубр;
Кентавр;
Урал;
Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом

Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора

Как выбрать косилку для мотоблока

Итак, как работает связка «мотоблок-косилка» и чем отличается роторное оборудование от сегментного уже понятно. В качестве промежуточного вывода следует определиться с ответом на вопрос – как подобрать косилку к мотоблоку? Конечно же, этот выбор сугубо индивидуален и полностью зависит от поставленных задач, особенностей обрабатываемых площадей, требуемых характеристик

Но также важно и понимать механизм и порядок действий при покупке косилки

Чаще всего собственник покупает мотоблок для проведения работ на земельном участке – пахота, культивация, окучивание. И лишь впоследствии приходит желание модернизировать устройство и приспособить его для выполнения дополнительных задач, таких как кошение травы и заготовка сена. Поэтому подбор косилки уже совершается к приобретенному оборудованию, следовательно, при её выборе необходимо учитывать:

модель мотоблока и их конструкционную совместимость;
технические характеристики и мотоблока, и косилки;
назначение, т.е. заготовка зеленой биомассы или сена;
особенности рельефа, обрабатываемых участков;
объем производимых заготовок.

Вот небольшая подборка советов, которые позволят выбрать косилку для мотоблока, полностью отвечающую поставленным требованиям:

при выборе навесного оборудования следует отдавать предпочтение тем моделям, которые рекомендованы производителем мотоблока;
приобретать оборудование лучше новое, тогда в случае возникновения каких-либо технических проблем действуют гарантийные обязательства;
для обработки больших площадей более подходит сегментная конструкция, она же предпочтительна и для заготовки сена;
для обслуживания придомовых территорий, небольших участков и заготовки «зеленки» подойдет роторное устройство.

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

Предлагаем ознакомиться Как пропитать фанеру для влагостойкости

3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

4. Присоединяем роторную крышку на тот же шлиц;

5. Производим фиксацию приложенными шплинтами и гайками;

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

активировать реверс на мототехнике;
убрать грузы с колес (если были);
поставить мотор на небольшие обороты;
сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.
