Как собрать фрезы на мотоблок брайт

Изготовление оборудования – изучаем советы экспертов

Фрезы на мотокультиватор не отличаются сложной конструкцией. Прежде, чем начать самостоятельное создание элементов, необходимо внимательно изучить магазинные варианты. Это даст возможность учесть все конструктивные особенности оборудования и изготовить эффективный инвентарь. Перед работой нужно сделать чертеж или воспользоваться уже готовой схемой. В ней потребуется указать материал каждой из деталей, последовательность и способ крепления.

После этого нужно подготовить все материалы. Если в конструкции будут использоваться фигурные элементы, то их лучше сразу заказать у мастера.

При создании фрезы особое внимание нужно уделять правильности сборки. Постарайтесь избежать каких-либо отклонений, связанных с конструкцией, ведь любая ошибка может существенно понизить эффективность фрез. Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево

Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево.

Важный фактор – это расположение зубьев. Они должны быть установлены точно в таком же положении, что и в конструкции магазинных изделий.

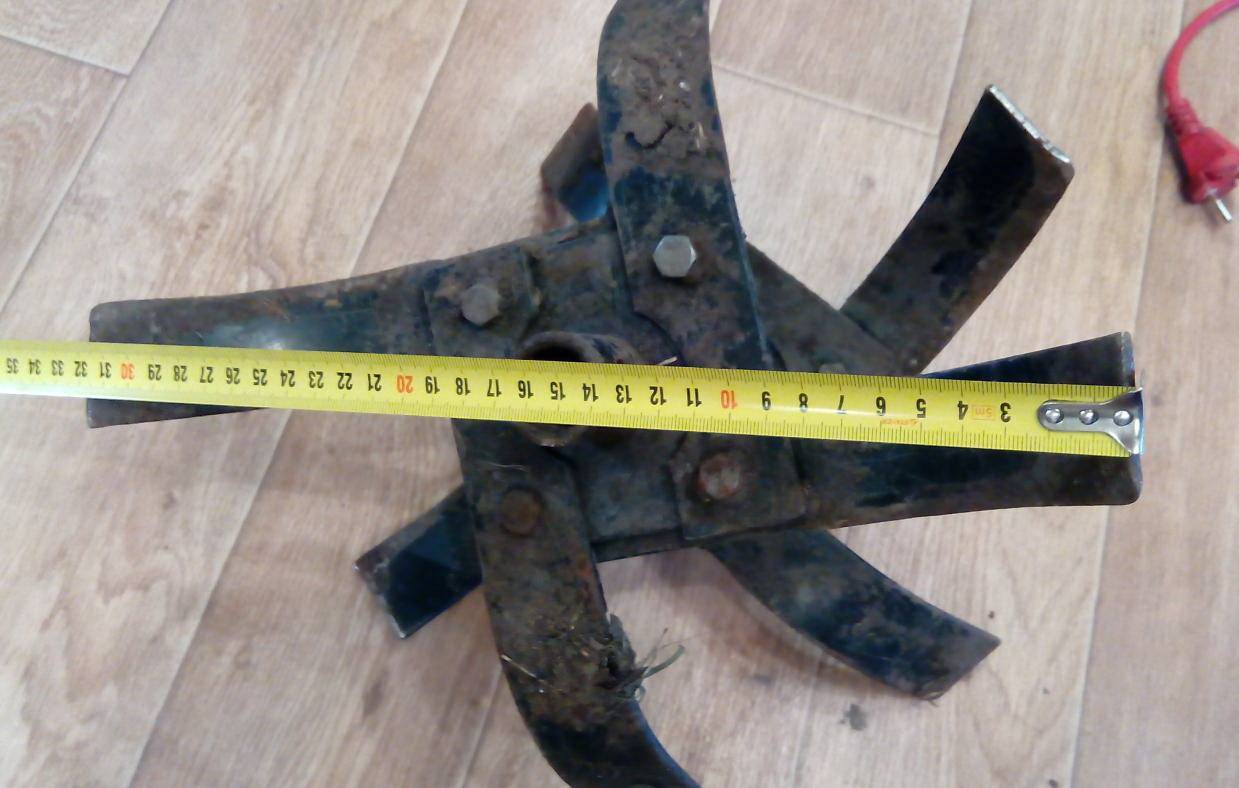

Эксперты не советуют делать фрезы, диаметром более 50 см. Оборудование такого размера способно погружаться в грунт на 26 см, охватывая полосу, шириной в 1 метр. Этого более чем достаточно для качественной вспашки.

Фрезы в форме сабли считаются более безопасными и не способны навредить оператору при его падении на конструкцию. Ножи на них имеют поперечное расположение и последовательно погружаются в почву, без рывков.

Чтобы продлить срок эксплуатации самодельных фрез, необходимо придерживаться правил использования инвентаря. В процессе запуска двигателя культиватора, все ножи должны располагаться над поверхностью почвы. После переключения мотора с холостых оборотов, лопасти следует медленно опустить и начать вспашку грунта.

Не зная, нужно ли затачивать самодельные фрезы, многие новички допускают массу ошибок. Необходимо помнить, что чем чаще выполняется заточка, тем лучше будет результат обработки грунта, и тем дольше ножи не будут поддаваться воздействию коррозии.

Заводские фрезы «гусиные лапки»

Не так давно для мотоблоков стали использоваться фрезы, которые получили название «гусиные лапки». Они зарекомендовали себя хорошо, применяются чаще всего для обработки твердых и сложных почв. Именно такие фрезы применяются, когда культивирование нужно провести в сложных условиях, на каменистых почвах. Конструкция «гусиных лапок» делается сплошной, что обеспечивает высочайшие показатели прочности оборудования. Фрезы выпускаются в стандартных размерах:

Фреза «гусиные лапки».

• ширина ножей равна 41 см;
• длина ножей составляет 38 см;
• высота конструкции — 38 см;
• масса фрезы равна 16 кг;
• допустимая рабочая скорость мотокультиватора с такими ножами равна 2-5 км/ч.

В чем плюсы фрезы «гусиные лапки», можно ли установить ее самостоятельно? Она удобна для обработки почвы, борьбы с сорняками. Остальные модели не смогут справиться с работой лучше. Для каменистого и твердого грунтов фреза «гусиные лапки» является просто незаменимой. Из преимуществ следует отметить и то, что сталь фрезы в данном случае поддается сварке. При необходимости можно выполнить ремонт в домашних условиях, а не покупать новые ножи, так как это затратно.

У фрезы этого типа есть и минусы. Главный недостаток состоит в том, что для изготовления используется обычная углеродистая сталь. Прочность самой конструкции находится на высоком уровне, но вот материал немного проигрывает прочим разновидностям. Подобная фреза должна регулярно осматриваться, когда проводятся работы на глинистых грунтах, при культивации целины. Ножи фрезы могут быть изогнуты либо просто поломаны. Однако ремонт не слишком сложный, для сломанного ножа обычно используется сварочный аппарат, после чего место излома тщательно полируется.

При сборке схемы следует работать вдвоем, так как вес конструкции значительный

Важно не перепутать направление установки ножей на оси. При сборке заточка должна смотреть в сторону обрабатываемой почвы

Чтобы укрепить фрезу, применяют стопор, он ставится на выходную ось.

Гусиные лапки

Фрезы «гусиные лапки» считаются одними из самых востребованных на рынке благодаря высокому качеству и надёжности. Основным недостатком подобных фрез считается их неразборная конструкция, что делает невозможным проведение ремонта при выходе из строя. Однако если выбрать качественный вариант, то он сможет прослужить долгие годы, в полной степени выполняя возложенные на него обязательства. Среди основных преимуществ применения подобных фрез можно выделить следующие.

Возможность самому решать, какое количество секций тарелки можно поставить на мотоблок

Однако при этом важно учитывать технические особенности устройства и необходимую ширину фрезерования. Прочная конструкция, которая позволяет использовать мотоблок для обработки твёрдых грунтов

• Намного лучше справляется с растительными остатками.
• Уникальная втулка, которая может быть нескольких форм. Оптимальными считаются шестигранные и круглые варианты. Это позволяет подобрать подходящий вариант для любого мотоблока, вне зависимости от его разновидности и других показателей.
• Уменьшает нагрузку на редуктор, что не допускает перегрева устройства и положительно сказывается на долговечности оборудования.
• В значительной степени упрощает процесс управления мотоблоком.

Большинство специалистов утверждают, что именно этот вид фрезы лучше всего подойдёт для мотоблоков, которые отличаются системой воздушного охлаждения.

Как собрать фрезы на мотоблок пошагово

Сборка фрезы для мотоблока занимает 1-2 часа, но может затянуться на долгое время и стать проблемой, если вдруг не окажется полного комплекта крепежа.

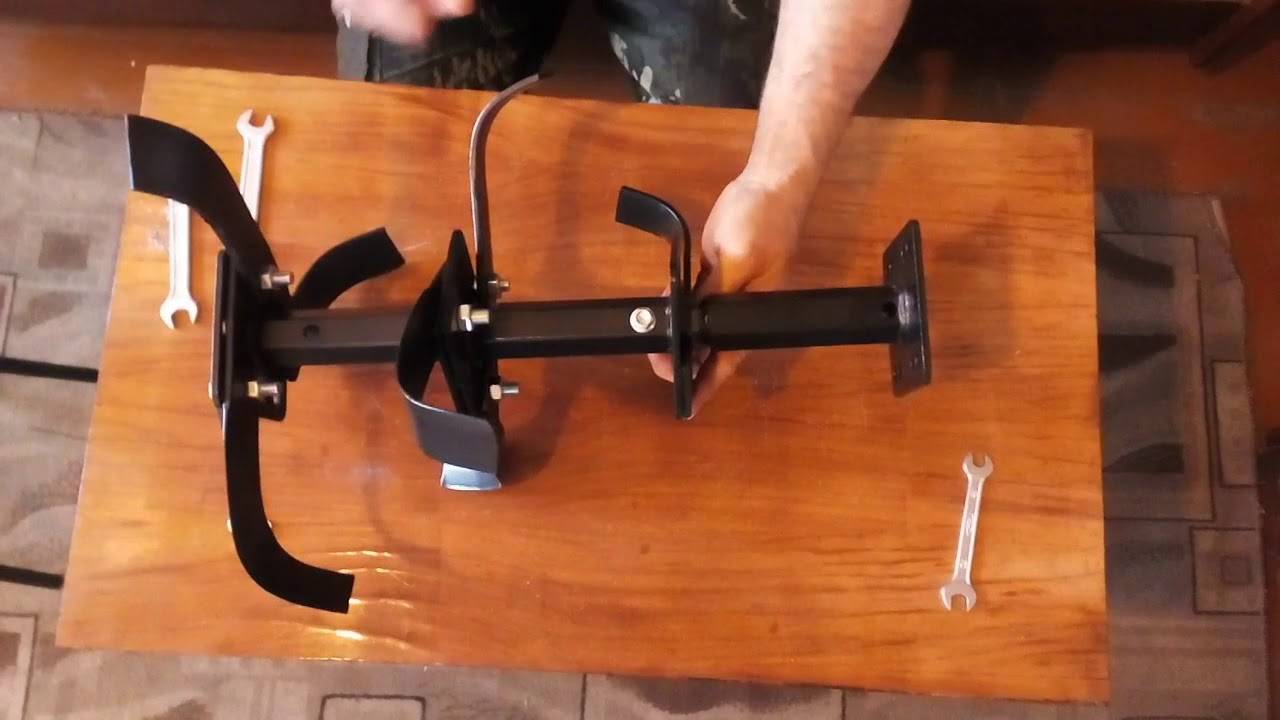

Вот из таких комплектов собираются фрезы:

Несмотря на кажущуюся простоту, это довольно сложный узел, в котором крайне важно правильное расположение лопастей. На разных сборках их может быть от 6 (две фрезы по 3 лопасти) до 32 (8 фрез по 4 лопасти). Видео покажет, как собрать фрезы для мотоблока:

Видео покажет, как собрать фрезы для мотоблока:

Все лопасти разделяются на левые и правые. У одних режущая заточенная кромка загнута в одну сторону, у других – в другую. Иногда есть сборки, на которых стоят 3 левых и 1 правая лопасти, или другие комбинации.  Встречаются сборки с 1 укороченной лопастью.

При неправильной сборке возникают следующие проблемы:

• мотоблок при работе прыгает, движется рывками (одна или несколько лопастей повернуты тупой стороной к земле);
• одну полосу обрабатывают две лопасти, но рядом остаётся не пропаханная полоса (все лопасти повернуты в одну сторону);
• если все лопасти установлены режущей заточенной кромкой в обратную сторону, мотоблок не сможет пахать совсем;
• неправильно установленная лопасть может ударить по редуктору. На малых оборотах двигатель просто заглохнет, на больших редуктор может быть пробит, а лопасть согнута.

Сборку новых лопастей можно провести без проблем, если перед глазами лежит старая заводская фреза. В этом случае новые лопасти устанавливают,  глядя на правильный образец.

Если установка новых лопастей проводится на старый вал и фланцы, перед съемом старых лопастей можно сфотографировать их положение на смартфон или зарисовать. Можно просто запомнить, если разбирать последовательно одну фрезу за другой, а не снимать все лопасти сразу.

Разобраться по мануалу, как должны располагаться лопасти, может быть проблемой. На картинке не всегда видно правильное положение. Перевод с китайского языка может быть непонятен. Многочисленные видео на эту тему в сети могут не помочь, так как  (см. выше) сборки все разные. Иногда на видео попадаются просто неправильные сборки. Правильную информацию придется собирать по частям.

Если старые фрезы были разобраны давно, в мануале не все понятно, внятного видео с подходящей моделью нет, сборку проводят по следующим общим правилам:

• крайние лопасти всегда крепятся внутри площадки фланца (со стороны мотоблока), а не снаружи;
• на большинстве моделей левых и правых лопастей поровну. На 4-лопастной сборке – 2 левых и 2 правых;
• левые/правые лопасти чередуются, повернуты в разные стороны. Но обязательно режущей кромкой навстречу земле.

Напомним, есть модели и комплекты с другими комбинациями.

Но независимо от того, какие лопасти и в какой комбинации стояли на мотоблоке, можно приобрести стандартный комплект (пример на фото выше) и собрать его. При этом главное, чтобы он подходил к модели мотоблока по размеру, диаметру вала и т.д.

Типы фрез для мотокультиватора

Если правильно подобрать фрезу, можно не покупать плуг. При фрезеровании управлять культиватором очень легко, нет большой нагрузки на оператора. Выбираются фрезы на культиватор в зависимости от мощности техники и типа вспахиваемой почвы.

Выделяют три основных вида почвофрез:

• Заводские. Ими комплектуется большинство машин. Они бывают собранного и разобранного типа. Ось с приваренными пластинами и прикреплёнными саблевидными ножами. Две-три идентичные секции соединяются болтами. От их количества зависит ширина культивирования. Заводские фрезы справятся с предварительно обработанными участками;
• Гусиные лапки. Конструкция неразборная – количество секций подбирается под себя. С помощью таких фрез обрабатываются твёрдые грунты, перебиваются остатки растений. Снижена нагрузка на редуктор. Культиватором легко управлять. Фреза «гусиные лапки» отлично подходит для техники с системой охлаждения воздухом;
• Целина. Фреза отлично подходит для обработки целины, вспахивания грунта на большой глубине, разрыхления почвы. Конструкция надёжная и прочная.

Зачастую заводской фрезы недостаточно. Для повышения урожайности, снижения нагрузки на технику и экономии времени стоит приобрести «Гусиные лапки». Для тяжёлой разработки целины больше подойдут почвенные фрезы «Целина».

Какие виды фрез устанавливают на мотоблоки

Мотоблоком можно обрабатывать любые типы почв, выполнять разные виды работ — аэрация, рыхление грунта или дробление комком, удаление корней многолетних сорняков, перемешивание почвенных слоев или удобрений. Функции и возможности садовой техники напрямую зависят от типа установленных фрез — пружинные, крючок, плоский рыхлитель и др. Самыми универсальными, востребованными и функциональными считают три вида навесного оборудования:

1. Саблевидные. Активный тип фрез для мотоблока, требующий сборки. Их устанавливают на большинство моделей садовой техники. Фреза может состоять из 2-5 секций с ножами, определяющих ширину культивирования. Изготавливается из стали, обеспечивает оптимальную глубину рыхления мягкой и неутоптанной почвы. Корни растений не наматываются.

Саблевидные варианты фрез с 3 и 4 ножами

1. Гусиные лапки. Неактивный тип фрез с неразборной конструкцией. Рассчитаны на обработку твердых, каменистых и утоптанных грунтов. Режущие лопасти хорошо перебивают оставшиеся в почве растения, удаляют корни многолетних сорняков, способствуют аэрации. Лапка ножа может иметь форму лопатки, треугольника или трапеции.

Популярные модификации фрез «Гусиные лапки»

1. Спиралевидные, или «Целина». Неактивный тип цельносварной фрезы. Она рассчитана на глубокую вспашку грунта, обработку целины, рыхления. Конструкция отличается надежностью, но скорость обработки снижена. Состоит из 2-4 секций.

Две секции спиралевидного режущего органа

Владельцу новой садовой техники потребуется детальная инструкция, чтобы собрать фрезы на мотокультиватор саблевидного типа, поскольку 9 из 10 моделей поставляются с разобранным навесным оборудованием. Два других вида фрез требуется только навесить.

Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

• трубка из стали, диаметром примерно 4,2 см;
• металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
• аппарат для сварки;
• болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
2. Далее согните лопасти в одном определенном направлении;
3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

• Ножи типа «гусиные лапки»
• Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

• ширина – 40 см;
• длина – 37 см;
• высота – 38 см;
• масса – 16 кг;
• допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

• металлическая трубка с диаметром в 42 мм;
• сварочный аппарат;
• шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

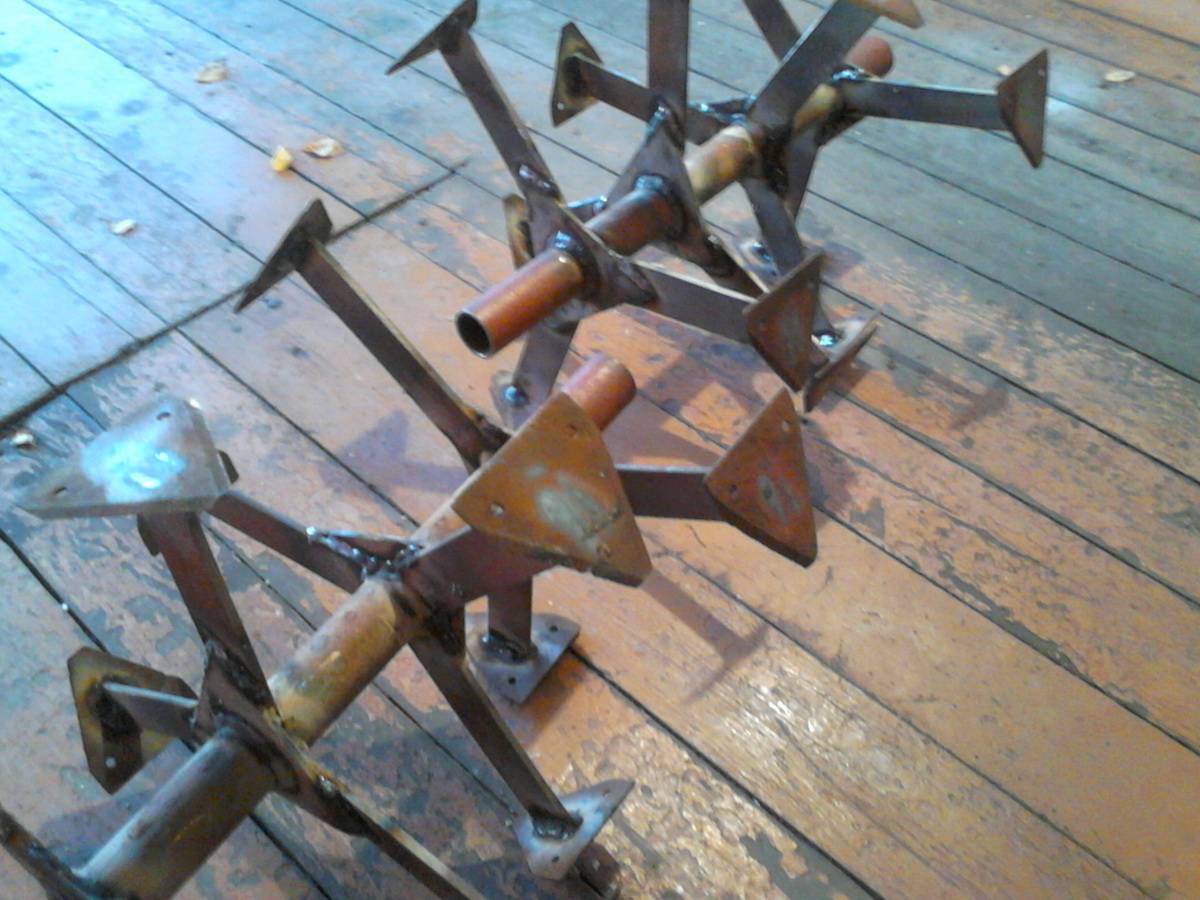

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Какие лучше

Фрезы для мотокультиватора подбираются для каждого вида работ и в зависимости от структуры почвы. Саблевидные фрезы, разрыхляя почву на глубину до 35 см, поднимают на поверхность сорняки. При этом они не разрезают их на мелкие части, а наматывают на себя и валы. Чем не дают им размножаться. К тому же, почва получается более крупного «помола». Но на плотных или целинных почвах ножи-сабли плохо входят в землю. Крупные и вьющиеся сорняки быстро наматываются на рабочую часть и тормозят обработку.

Фрезы «гусиные лапки» прекрасно справляются с трудными почвами и со всеми видами сорняков. Однако из-за того, что они острой кромкой режут их на части, сорняки размножаются. Есть вариант комбинированного использования. Осенью следует пройти участок этими фрезами, а весной и в течение сезона работать саблевидными резцами.

Роторная косилка для мототрактора

Это самый распространенный вид косилок, который не только пользуется большим успехом на рынке, но и активно изготавливается самостоятельно многими умельцами. Успех такого оборудования заключается в надежности и простоте конструкции, а также в высокой производительности.

Принцип работы такого устройства очень простой: на металлическом брусе (раме) крепятся несколько дисков. На шарнирах на дисках устанавливается несколько ножей ( 2 – 8 ) из закаленной стали. При вращении дисков ножи разворачиваются и срезают траву. Благодаря такому простому механизму роторную косилку в случае поломки можно исправить самостоятельно.

На сегодняшний день такие косилки продаются уже вместе с травосборником. Это вносит дополнительные удобства при работе с таким оборудованием. Также можно сделать роторную косилку своими руками, но об этом мы расскажем чуть позже.

Роторные косилки бывают однороторные и двухроторные. Первые слаживают покошенную траву относительно оборудования в одну сторону, а вторые – по центру между роторами.

Такие косилки предназначены для мототракторов мощностью 10 – 25 л.с. Модели такой техники различают согласно мобильности, функциональности, прочности и производительности. Среди полунавесных роторных косилок пользуется популярностью AgroService SB-1200. Среди бюджетных навесных косилок для минитрактора и в то же время качественных является DM 135.

Прицепные роторные косилки отличаются своей безопасностью и требуют меньше мощности от минитрактора. В основном вся работа происходит от тяги колес. Крепление такого оборудования может быть как сзади, так и спереди при помощи ВОМа.

1. Болт М8-6gх16.58.016
2. Шайба 8 65Г 016
3. Лыжа правая
4. Корпус трансмиссии
5. Болт М8-6gх20.58.016
6. Трансмиссия боковая
7. Ремень А-950-II
8. Шплинт 2,5х25.005
9. Гайка М10-7Н.5.019
10. Шкив
11. Натяжное устройство
12. Трансмиссия верхняя
13. Прокладка
14. Корпус редуктора угловой
15. Трансмиссия главная
16. Шайба
17. Диск с ножами
18. Шайба защитная
19. Трансмиссия левая
20. Лыжа левая
21. Корпус редуктора
22. Трансмиссия средняя
23. Кожух

Как сделать своими руками

Собрать сенокосилку на мотоблок без опыта в металлообработке сложно. Не стоит заниматься этой работой, когда под рукой нет нужного инструмента и комплектующих. Но если хорошо разобраться в конструкции, подготовить необходимые чертежи и работать строго по ним, то можно сэкономить и сделать оборудование, которое не будет уступать заводскому.

Роторная косилка

Сложный вариант, так как нужно найти привод, за счет которого конструкция будет работать. Его можно купить там же, где продают готовые изделия, там обычно торгуют и запасными частями. Собирать надо в такой последовательности:

1. Найти готовый или сделать новый чертеж. Продумать размеры, особенности крепления к мотоблоку, систему передачи мощности от техники на косилку.
2. Купить привод для дисков. Он должен обеспечивать движение осей навстречу друг другу.
3. Подобрать металлические диски по размеру. Подойдут любые варианты, главное, чтобы они были сделаны из стали и имели одинаковый диаметр.
4. Сварить раму. Продумать, как закрепить на ней механизм. Присоединить диски, для этого можно сделать оси из толстостенной трубы либо металлического прутка.
5. По краям дисков закрепить по 3-4 ножа на равном расстоянии. Они ставятся на небольшие оси, чтобы при вращении они выдвигались наружу.
6. Закрепить шкив для привода и натяжной ролик. Тут надо учитывать длину ремня, необходимо хорошо натянуть его.

Совет!Перед дисками закрепить раму из трубы или уголка, если в траве попадется камень, она не допустит повреждения рабочих частей.

Закрепить все части прочно. Использовать качественный крепеж, затягивать соединения самоконтрящимися гайками, при вибрации они не откручиваются. Окрасить, чтобы металл не ржавел из-за высокой влажности и растительных остатков.

Сегментная косилка

Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:

1. Найти чертеж или сделать его с готового образца. Точно нанести размеры.
2. Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
3. На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
4. Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
5. Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.

После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.

Косилка-повозка

Этот вариант сделать проще всего, так как в конструкции нет сложных узлов. Можно приспособить в качестве повозки адаптор, который используют для вспахивания и других сельскохозяйственных работ. Но ее несложно собрать, соблюдая простые рекомендации:

1. Сделать чертеж. Предусмотреть такие факторы, как ширина обработки и длина тележки. Если она есть готовая, то адаптировать параметры под нее.
2. Поставить колеса на ось, приварить дышло для соединения с мотоблоком. Сверху поставить сиденье и опору для ног.
3. Сделать корпус косилки. Сварить ее из листовой стали толщиной в 1 мм или больше. Размер короба должен быть на 10 см больше диаметра ножа.
4. Сверху установить угловой редуктор, чтобы через шкив вращать ось. Нож сделать из стали, закрепить в нижней части.
5. Корпус прикрутить болтами к тележке. Предусмотреть систему регулирования высоты расположения.

Совет!Сделать косилку съемной, чтобы использовать тележку для других целей.

Обеспечить удобство управления мотоблоком. Важная часть – ременной привод, во-первых, натяжение должно быть хорошим, а во-вторых, лучше поставить кожух сверху, чтобы подвижная часть была закрыта. Можно не делать сиденье, а поставить колеса в задней части для упора и работать, как обычно.

Собрать косилку для мотоблока своими руками возможно только при подготовке подробного чертежа и наличии всех необходимых деталей. Механизм вращения проще купить в готовом виде, так как его сложно изготовить. Надо точно подогнать все элементы друг к другу и соединить их прочным крепежом, исключающим ослабление соединений от вибрации.

Технические характеристики

Мотоблоки Brait 68 и последующие модели изготавливаются в России. Сборка мотоблока осуществляется из деталей, произведенных на отечественных промышленных предприятиях. Это делает ремонт, обслуживание и модернизацию Brait 75 простым и недорогим мероприятием.

В торговые точки агрегаты поступают после прохождения многоэтапного контроля качества, проведения стендовых и полевых испытаний. Вероятность покупки бракованного изделия практически исключена.

Тяжелый мотоблок Брайт-105 имеет такие технические характеристики:

• двигатель — карбюраторный, 4-тактный с вертикальной гильзой цилиндра;
• мощность — 7 или 13 л.с.;
• объем цилиндра — 340 см³;
• охлаждение — воздушное, принудительное;
• объем топливного бака — 3,6 л;
• трансмиссия — шестеренчатый редуктор;
• количество скоростей — 3, передняя (прямая и пониженная), задняя;
• тип сцепления — дисковое;
• вал отбора мощности — есть на фронтальной части корпуса;
• колеса — резиновые, пневматические 6.00-10;
• вес с заправкой — 125 кг;
• рекомендуемое топливо — бензин Аи-95;
• расход топлива — 1,5-2,0 л/ч;
• габаритные размеры (длина/ширина/высота) — 1850х830х1400 мм.

Комплектуется мотоблок Brait 135g фрезами, которые обеспечивают обработку грунта на глубину 15 см. Сразу после обкатки мотоблоки могут использоваться как мотокультиваторы. К товару прилагается техническое описание, инструкция по эксплуатации, товарный чек и гарантийный талон. Набор инструментов позволяет разобрать, собрать и обслужить технику даже в полевых условиях. Цена различных моделей мотоблока составляет 23000-30000 рублей.

На таких экономичных моделях, как Брайт-58 и -68 установлены двигатели мощностью 7 и 9 л.с., что позволяет снизить расход бензина при выполнении работ с максимальной нагрузкой. Так, модель 58 потребляет не более 2 л топлива при вспашке целины.

Разновидности

Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».

Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».

Саблевидные фрезы

Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.

Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.

Навесные фрезы «Гусиные лапки»

Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.

Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.

С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше

Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека

В связи с этим управлять такой техникой довольно удобно и комфортно

Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации

В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.

Как сделать фрезы на мотоблок своими руками

Для изготовления почвофрезы потребуется небольшой набор инструментов и материалов. В него входят:

• сварочный аппарат;
• болгарка;
• труба из металла диаметром не более 40 см;
• лист или куски металла (предпочтительнее стали) для режущих пластин.

Интересно!В качестве альтернативы металлическим листам используют запчасти (например, рессоры от автомобиля).

Размер ножей выбирают индивидуально в зависимости от условий обработки почвы. Производители агротехники рекомендуют делать фрезы, диаметр которых не превышает 50 см. В этом случае риск поломки самодельной конструкции во время работы будет ниже. Заготовки затачивают, а затем приваривают к металлической трубе. Поэтапная схема изготовления саблевидной фрезы такова:

1. Из стального листа вырезают заготовки режущих пластин. Для этого готовый чертеж распечатывают на листах бумаги, вырезают и приклеивают на металлический лист. Первую деталь вырезают по контуру, а потом используют в качестве шаблона для оставшихся ножей.
2. Полученные плоские детали затачивают: первую половину – с левой стороны, а вторую – с правой. Следят за тем, чтобы параметры всех режущих элементов совпадали.
3. Заготовки сгибают согласно чертежу. Для этого пользуются приспособлением-помощником, состоящим из трубы, параллельного и углового упора.
4. Изготавливают кондуктор, а затем сваривают в цельную конструкцию, дополнительно прикрепляя шпильки и фиксируя заготовку прижимной пластиной.
5. Фланцы приваривают к валу, создавая правый и левый блоки. Их размещают на расстоянии в 10 см и под углом 45° по отношению друг к другу.
6. Последний этап – сборка право- и левосторонних ножей с помощью гаек и болтов.

При изготовлении и эксплуатации фрез обязательно соблюдают технику безопасности и правила, прописанные в инструкции. Перед началом работы режущие пластины располагают над уровнем земли. В процессе работы ножи должны погружаться в грунт медленно и плавно.

Почвофрезы – важная часть любого мотоблока. Их покупают в специализированных магазинах или изготавливают самостоятельно. В любом случае конструкцию приходится собирать самостоятельно. Если не допускать ошибок при сборке, установке и эксплуатации таких комплектующих, они сделают культивацию почвы более простой и быстрой.

Как правильно собрать ножи на мотоблок с 3 режущими лопастями?

Основная ошибка при сборке режущих инструментов мотокультиватора — установка левосторонних лопастей на левую секцию, а правосторонних — на правую. Такая схема монтажа ножей функциональна, но имеет ряд недочетов:

• увеличенное расстояние между правой и левой навесной частью (от 20 до 25 см) снижает качество обработки почвы — после прохода техники остается широкая полоса необработанной земли;
• режущие лопасти не перекрывают друг друга, что снижает качество рыхления почвы;
• увеличивается износ режущих органов;
• снижается комфорт эксплуатации спецтехники — мотокультиватор при прохождении полосы будет подпрыгивать из-за несимметричности входа режущих инструментов в грунт.

Правильная схема сборки 2-секционной фрезы

Чтобы корректно собрать ножи на мотоблок, надо придерживаться принципа диагоналей и проводить все монтажные действия симметрично. Некоторые модели спецтехники комплектуются левой и правой фрезой со съемной последней секцией. Их число на принцип монтажа ножей не влияет. Главное при креплении режущих лопастей на следующей секции выполнять их смещение так, чтобы они при взгляде вдоль втулки «проходили» через образованный угол уже закрепленных.

Монтаж первого ножа 2 секции

При соблюдении диагональной (со смещением) сборки лопасти секций будут разрезать грунт последовательно друг за другом. Вращение левой и правой фрезы будет симметричным. При корректном монтаже сборных элементов гарантирована равномерность их работы, распределения нагрузки.

Заключение

Фреза для мотоблока – вещь просто-таки незаменимая при обработке почвы. Не зря она, как правило, уже есть в комплекте с мотоблоком. Нужное изделие можно приобрести и отдельно, а затем собрать и установить его на агрегат уже своими силами (например, если базовая фреза чем-то не устраивает). Те, кто интересуются, как собрать фрезу на мотоблок, могут быть рады – сваривать или гнуть здесь ничего не придётся, по сути достаточно лишь установить детали в пазы и ключом закрутить болты. А уже затем выполнить установку согласно инструкции или схеме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
