Как снять звездочку с пилы хускварна

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Замена звездочки на бензопиле

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания сцепного барабана популярных производителей:

Stihl (Штиль). У моделей этой марки встречаются цельные и разборные типы звездочек. Для раскручивания сцепления потребуется головка на 19 и вороток

Следует обращать внимание, что резьба левая, а за сцеплением установлена отражающая пластинка (расходный материал, часто ломается при диагностике барабана).

Partner (Партнер). Особенность данной марки в том, что при замене звездочки рекомендуется менять и подшипник

Если игнорировать этот шаг, после планового ремонта есть риск нарушения работы цепи, изменения шага при активном пилении.

Husqvarna (Хускварна). Во многих моделях Husqvarna используется звездочка со сменным венцом. Это упрощает плановую замену и ремонт. При разборе инструмента потребуется ключ на 13 для фиксации вала со стороны крыльчатки.

Carver (Карвер). В отличие от других производителей, специфических особенностей конструкции сцепления нет. В зависимости от марки звезда может быть цельной или разборной.

Еще до начала планового ремонта рекомендуется внимательно ознакомиться с инструкцией. В ней указывают важные особенности конструкции пилы, периодичность замены расходных деталей.

Когда менять звездочку бензопилы: виды неисправностей

Главная проблема у ведущих звездочек – износ зубьев. При нормальном режиме работы ведущая звездочка для бензопилы имеет минимальный износ– при соблюдении правил эксплуатации и нормальной смазке цепи. Но если во время распила полотно наткнется на твердый предмет (камень, гвоздь и т.д), тот зубец, который в этот момент производил перемещение цепи, получит очень сильный динамический удар. Настолько сильный, что зубец легко может сломаться. В результате при работе цепь будет проскальзывать и может сорваться с шины – это приведет к травме или поломке других элементов.

Несмотря на постоянную смазку полотна, движущаяся с огромной скоростью цепь все равно оказывает абразивное действие на звездочку. Поэтому со временем она в любом случае износится – чтобы знать, когда нужна замена звездочки на шине бензопилы, производите регулярный осмотр этого узла.

Выход из строя подшипника маловероятен при условии правильной эксплуатации. Если он вовремя и хорошо промазывается, то звездочка сотрется гораздо быстрее, чем подшипник. Тем не менее, если это произошло, то необходимо открутить звёздочку на бензопиле, заменить подшипник, предварительно хорошо его промазав, после чего установить ее назад.

Принцип конструкции барабана сцепления у агрегата

Бензопила — это агрегат, который оснащен ведущей звездочкой, и является единым комплексом, имеющий корзину сцепления. На подобные агрегаты устанавливают сцепления с центробежным типом, которые срабатывают автоматически, исходя из того какое количество оборотов имеет двигатель.

Барабаны, которые являются основой подобных сцеплений на механизме агрегата, считаются неотъемлемыми частям систем цепного привода. Такие детали по форме схожи со звездой, в результате чего они получили такое название. Исходя из того какая бензопила рассматривается, эти детали подразделяют на профессиональные и бытовые. Поскольку профессиональные бензопилы применяются чаще бытовых, то и замена ведущей звездочки в инструменте должна происходить более часто. Рассматривая бытовые инструменты, стоит отметить, что на частоту замены деталей влияют объемы выполняемых работ и нагрузок, которые воздействуют на цепь агрегата.

Но в любой ситуации основная причина замены звездочки — это изношенные зубцы, на которые воздействует цепь. При наличии в приспособлении монолитного барабана, цепь прорезает его фактически насквозь, и поэтому он нуждается полной замене. Если же в агрегаты устанавливаются барабаны, у которых сменные венцы, то достаточно только выполнить замену самого венца.

Как правило, если необходимо снять звездочку с бензопилы, многие владельцы инструмента пользуются услугами специализированных сервисных центров, но для экономии семейного бюджета, такая замена может быть выполнена самостоятельно. Реализация данной задачи не является сложной, но для ее выполнения необходимо наличие нужных деталей и инструментов. Замена звездочки для каждой модели бензопилы осуществляется аналогичным образом.

Альтернативные решения

Конструкции привода у большинства бензопил, представленных в бытовом и полупрофессиональном сегменте рынка, принципиально схожи. Совпадает и последовательность операций, необходимых, чтобы снять и заменить ведущую шестерню.

Как поменять звезду на Партнере?

Как уже упоминалось, лучшим вариантом будет приобретение штатного для данной модели ремкомплекта.

Преимуществом будет наличие в комплекте и подшипника. Следует также проверить наличие съемника барабана, предназначенного для данной пилы, а также фиксатора для закрепления поршня в определенной позиции.

Если все-таки возникает гениальная идея «улучшения» или модернизации этого узла бензопилы, то лучше посоветоваться со специалистами и просто с опытными людьми.

Ремонт сцепления: нюансы процесса

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

• несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
• спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

https://youtube.com/watch?v=3NHDu644T1c

Барабан сцепления бензопилы является одним из самых распространенных расходных материалов в бензопиле, ведь именно он приводит в движение режущую цепь. Сами барабаны делятся на два вида – с приварной ведущей звездочкой и со сменным венцом, причем во втором случае изнашивается только сменный венец, сам барабан меняется гораздо реже.

Выполняя ремонт сцепления бензопилы, придерживаются правила – при полном износе двух цепей меняется шина, при износе двух шин меняется барабан сцепления. Уровень износа звездочки можно определить без специальных приспособлений, достаточно просто осмотреть ее – цепь, двигаясь на высоких оборотах, со временем протирает зубцы, по которым двигается. Если износ достаточно сильный, то замена барабана сцепления бензопилы неизбежна.

В статье пойдет речь о бензопиле Husqvarna 137. Замена барабана сцепления является несложной процедурой и проходит в несколько этапов.

Сначала нужно снять крышку шины и цепного тормоза. Для этого подойдет комбинированный ключ, входящий в комплектацию бензопилы.

Затем снимаем крышку воздушного фильтра, выкручиваем свечу зажигания, стопорим поршень бензопилы Husqvarna 137. Для этой процедуры рекомендуется использовать обычную веревку, так как при использовании металлического стопора есть риск пробить поршень.

На самом диске сцепления указано направление для его снятия и два отверстия для съемника сцепления.

Выкручиваем сцепление по часовой стрелке и снимаем его. Под диском сцепления находится прижимная шайба, ее тоже нужно снять.

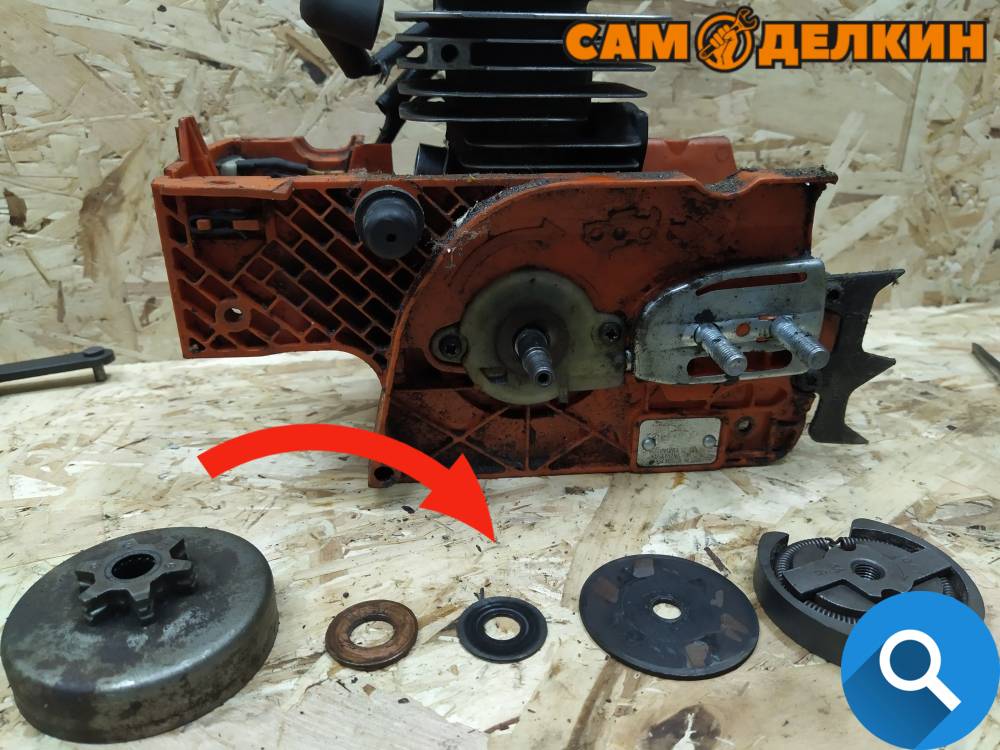

Под самим барабаном сцепления находится маслонасос с шайбой, на которую устанавливается новый барабан.

Сборка бензопилы происходит в обратном порядке за исключением затягивания диска сцепления. После накручивания сцепления на резьбу необходимо заново застопорить поршень во избежание деформации стартерной группы, которая находится по другую сторону коленвала.

Замена барабана сцепления бензопилы является неотъемлемой частью технического обслуживания, которая продлит жизнь всем элементам режущего оборудования. Установка на изношенный барабан новой режущей цепи уже через несколько секунд работы повлечет за собой растягивание цепи. В свою очередь, это приведет к небольшому увеличению шага цепи, повысит нагрузку на подшипник и звездочку на самой шине. Поэтому, решив сэкономить на своевременном сервисном обслуживании, то будьте готовы к тому, что через малый промежуток времени потребуются гораздо более серьезное вложения на покупку всех расходных материалов режущего оборудования.

26,808 просмотров всего, 1 просмотров сегодня

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

• свечной ключ;
• тросик длиной до 15 см или стопор поршня;
• заводской ключ для снятия муфты;
• разводной или гаечный ключ.

  Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

1. Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
2. Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
3. В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.

   Рисунок 4 – Замена звезды на новую

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла

Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы

Ведущие шестерни по особенности конструкции разделяются на:

• Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
• Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

• у основания зубца заметны полукруглые впадины;
• толщина зубца меняется с высотой;
• сколотые зоны на вершине;
• внутри отверстия ступицы появились царапины;
• цепь протерла канавку на звездочке;
• при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания сцепного барабана популярных производителей:

Stihl (Штиль). У моделей этой марки встречаются цельные и разборные типы звездочек. Для раскручивания сцепления потребуется головка на 19 и вороток

Следует обращать внимание, что резьба левая, а за сцеплением установлена отражающая пластинка (расходный материал, часто ломается при диагностике барабана). Partner (Партнер)

Особенность данной марки в том, что при замене звездочки рекомендуется менять и подшипник

Partner (Партнер). Особенность данной марки в том, что при замене звездочки рекомендуется менять и подшипник

Если игнорировать этот шаг, после планового ремонта есть риск нарушения работы цепи, изменения шага при активном пилении.

Husqvarna (Хускварна). Во многих моделях Husqvarna используется звездочка со сменным венцом. Это упрощает плановую замену и ремонт. При разборе инструмента потребуется ключ на 13 для фиксации вала со стороны крыльчатки.

Carver (Карвер). В отличие от других производителей, специфических особенностей конструкции сцепления нет. В зависимости от марки звезда может быть цельной или разборной.

Еще до начала планового ремонта рекомендуется внимательно ознакомиться с инструкцией. В ней указывают важные особенности конструкции пилы, периодичность замены расходных деталей.

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

Полезные советы

Чтобы механизм бензопилы дольше служил, нужно придерживаться определенных правил. Опытные мастера рекомендуют:

• Всегда смазывать игольчатый подшипник после замены звездочки.
• Правильно подбирать пильную цепь и шину. Шаг звездочки и цепи должны совпадать (например, 3/8 или 0,325). Если использовать неподходящие расходники, то звездочка развальцовывается, быстро и неравномерно изнашивается.
• Многие стараются производить замену ведущей звездочки и цепи одновременно. Дело в том, что по мере использования бензопилы цепь неизбежно растягивается, соответственно, изменяется и длина ее шага. А это уже негативно сказывается на самой звездочке, в частности, широкий шаг будет быстрее ее изнашивать, разбивая пазы по краям.
• Обязательно проводите регулярную очистку бензопилы. Периодически нужно снимать боковую крышку и удалять скопившиеся опилки, которые неизбежно попадают через отверстие возле цепи и смешиваются со смазкой.
• Следите за «поведением» цепи при работе. Если она начинает клинить – это повод произвести первичный осмотр ведущей звездочки.

Итоги

Алгоритм действий при проведении ремонтных работ бензопилы довольно прост и основан на опыте и знаниях квалифицированных мастеров. Поэтому не рекомендуется пренебрегать теми или иными нюансами. Представленная нами инструкция, поможет снять звездочку с пилы своими руками, не прибегая к помощи специалистов, на большинстве видов бензопил. В частном порядке не исключены какие-либо отклонения, нестандартные конструкции. Иногда очень полезно почитать руководство пользователя к инструменту, там может содержаться нужная информация об особенностях конструкции, детализация запчастей с описанием.

Принцип работы системы сцепления

В большинстве случаев на бензопилах Штиль, Партнер, Хускварна и других брендов применяется установка сцепления центробежного типа. Когда двигатель набирает определенное число оборотов, оно включается автоматически, передавая вращательные движения на звездочку.

Муфта сцепления представляет собой диск, расположенный в барабане. Весь узел крепиться на вал двигателя бензопилы. В обычном состоянии пружины муфты прижимают фрикционные накладки, препятствуя передаче движения на барабан, соответственно, и на звездочку. Когда обороты достигаю заданного значение, образуется центробежная сила, под воздействием которой элементы с фрикционными накладками смещаются, оказывая давление на внутренние стенки барабана. Таким образом, звездочка приводится в действие, вращая пильную цепь.

Процесс снятия и замены

Во втором случае сначала придется снять сцепление. Для этого нужно застопорить вал, на котором оно расположено. Это можно сделать двумя способами:

• Либо открутить свечку и закрутить вместо нее специальный стопор поршня, который бы препятствовал движению последнего.
• Либо со стороны стартера просунуть в одно из имеющихся отверстий подходящие ключ или отвертку, чтобы застопорить имеющуюся там крыльчатку. Правда этот способ опасен тем, что зачастую звездочка затянута достаточно сильно, из-за чего скорее получается сломать лопасти крыльчатки, чем открутить звезду. Поэтому если у вас нет стопора из предыдущего способа, то воспользуйтесь народным способом из следующего пункта.
• Народный способ заключается в том, что вместо специального стопора можно в камеру сгорания через отверстие, куда заворачивается свеча, запихать кусок ткани, оставив ее часть снаружи, чтобы потом можно было вытянуть. Ткань займет все пространство внутри и не даст поршню двигаться вверх, из-за чего вал застопорится. При этом из-за того, что ткань сама по себе мягкая, никаких повреждений стенкам цилиндра она не нанесет.

После того, как вал застопорен, можно открутить сцепление. Использовать нужно либо специальный съемник, либо можно обойтись подходящим рожковым ключом, вставив его в имеющиеся на сцеплении углубления. Откручивание производится по часовой стрелке, так как резьба на валу левая.

Открутив сцепление, вы теперь легко снимете и звездочку.

Установку новых запчастей нужно производить в обратной последовательности.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня практически каждый житель загородного дома или дачника имеет собственную бензопилу. Без обычной рубки, садоводства и коммунальных работ не обойтись. Спрос на бензопилы не падает, а даже растет, потому что эти устройства не требуют больших знаний и навыков. Единственное, что вам нужно делать регулярно, это проводить технические осмотры.

Как и любой другой инструмент, бензопилы требуют тщательного ухода за собой. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормоза, систему зажигания и прочее. К счастью, практически любую проблему можно решить дома самостоятельно.

Решение проблем

Как ни крути, поломки все же случаются

Но важно не просто отремонтировать устройство, но и определить первопричину

Наиболее распространенные проблемы:

• Утечка масла из-за нарушения целостности масляного шланга или его уплотнения в точках крепления.
• Масло не попадает в контур из-за забивания питающих каналов пылью и стружкой.
• Двигатель не запускается и не запускается и сразу останавливается из-за нерегулируемого / неисправного карбюратора, забитого сопла, воздушного фильтра, глушителя.
• Цепи клиновые из-за дефектов звездочки.
• Двигатель имеет коричневый цвет из-за неисправности карбюратора и высокой подачи топлива.

Заменить звездочку на бензопиле

В процессе нормальной работы бензопилы звезда, показанная на фотографии, испытывает большую нагрузку, и поэтому она часто выходит из строя

Звездочка или иным образом барабан сцепления является важной и неотъемлемой частью цепной пилы, которая передает энергию вращения от привода к цепи

Учитывая безопасность приводных звездочек и бензопил, есть два способа работы:

• Использовать только одну цепь
• Используйте две или более цепей по очереди.

В первом случае цепь может контролироваться до полного истирания. Однако есть ряд неудобств. Используя только одну цепь, сложно следить за ее состоянием при интенсивной работе. Удар по гвоздям или другим металлическим деталям заставляет вас редактировать цепочку, но поскольку она одна, работа замедляется.

Во втором случае чередование цепей позволяет равномерно носить звездочку и цепи.

Помимо износа самой звездочки, не стоит забывать и о ее подшипнике, который работает на холостых оборотах. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они сразу же пытаются заменить и подшипник, и цепь. Это делается путем изменения шага схемы в результате интенсивной работы.

Как определить потребность замены звездочки бензопилы

К расходным материалам бензопилы относятся не только цепи и шины, но еще и ведущие шестерни. Их ресурс соответствует сроку службы цепи, то есть рекомендуется производить их смену после износа режущей гарнитуры. Однако ориентировать на это не следует, так как все зависит от особенностей эксплуатации инструмента. Если пилить бензопилой с притупленными зубьями, то уже через пару часов произойдет не только износ шины, но и звездочки инструмента.

Необходимость замены ведущей звезды на бензопиле определяется визуально. Если на инструменте стоит сборная шестерня, то работать ею можно вплоть до ее разрушения. Износ канавок на венце происходит очень медленно, что обусловлено наличием люфта. Если на агрегате установлена цельная звезда, тогда определить потребность ее замены можно по ряду следующих признаков:

1. Наличие заметных радиусов в местах между зубьями.
2. Вершины зубьев имеют явные признаки сколов металла.
3. Неравномерная ширина зубьев.
4. Наличие задиров и сколов внутри ступичного отверстия, что является признаком плохой смазки механизма.

Если стремитесь всегда поддерживать инструмент в надлежащем виде, то рекомендуется осуществлять смену звездочки вместе с цепью.

Интересно знать! Если осуществляется замена ведущей звездочки на инструменте, то предварительно нужно убедиться в том, что не требуется менять игольчатый подшипник. Если подшипник исправен, и имеет малый износ, необходимо его смазать специальными смазочными высокотемпературными смесями.

Почему необходимо заменять ведущую звездочку

Среди наиболее распространенных причин, в результате которых инструмент может нуждаться в ремонте, является замена ведущей звездочки. Данная деталь становится непригодной из-за:

• заклинивания цепи при возникновении какого-либо дефекта в процессе эксплуатации оборудования;
• высокого износа звездочки при длительном использовании бензопилы.

Регулярное использование инструмента способствует повышенному износу детали из-за воздействия повышенной нагрузки при распиливании деревянных материалов. Известно несколько способов использования инструмента:

1. Посредством использования одной цепной пилы.
2. Посредством попеременного использования нескольких цепных пил.

При первом способе использования инструмента, эксплуатация пилы происходит до момента ее полного износа. У такого способа имеются определенные недостатки, среди которых можно отметить проблему при проведении манипуляций, контролирующих износ в результате интенсивных эксплуатационных действий.

При работе с двумя и большим количеством цепей можно получить равномерный износ каждой цепи и звездочки, что значительно продлит функционирование агрегата и снизит потребность в частой замене барабана

Кроме того, важно помнить о состоянии подшипника, установленного в барабане. Работа данного конструкционного элемента происходит при любом обороте двигателя

В случае замены звездочки также важно позаботиться о замене подшипника и муфты.

Несвоевременное проведение ремонта способствует возникновению повышенной вибрации, что влияет на увеличение показателей износа деталей, которые установлены в двигателе устройства на полуоси коленвала. Значение предельной глубины при износе зубьев звездочек не должны быть более 0,5 мм. Срок эксплуатации у звездочек в два раза превышает срок службы цепей. В связи с этим рекомендуется использовать две цепи.

Заключение

Мы рассмотрели достаточно объемный материал по процессу замены ведущих звездочек различной конструкции на бензопилах Husqvarna. Подобный ремонт может быть условно разделен на три алгоритма, которые немного отличаются друг от друга .

Напоминаем вам, что при выборе звездочки руководствуйтесь двумя основными показателями. Во-первых это модель вашей бензопилы, а во-вторых – шаг цепи . Если вы все-таки имеете сомнения при выборе, то свяжитесь с нашими консультантами . Они обязательно помогут вам подобрать нужную позицию. На этом тему дня можно считать раскрытой. Обслуживайте свою технику только качественными запчастями совместно с TUKINGARDEN
