Как снять патрон с шуруповерта

Особенности снятия и ремонта патрона для разных производителей шуруповертов

Модели разных производителей могут различаться по конструкции, поэтому рекомендуется знать некоторые особенности того, как разобрать головку шуруповерта.

  • Макита. У инструмента для бытового использования дома часто пластиковые патроны, поэтому снимать их нужно аккуратно, чтобы не повредить. Для кулачковых элементов изначально требуется разжать кулачки. В изделиях Makita часто присутствует автоматическая блокировка, патроны в основном одномуфтовые.
  • Зубр. Изделия торговой марки отличаются надежностью. Чтобы заменить патрон, требуется просто раскрутить его с вала.
  • Интерскол. Для замены патрона на шуроповерте Интерскол понадобится проводить аналогичные действия — по часовой стрелке выкрутить винт, после чего извлечь корпус.
  • Бош. Шуруповерты Bosch очень похожи на модели Макита, поэтому разбираются аналогично. Единственным отличием является наличие автолота в патроне.
  • Хитачи. Модели достаточно простые в обслуживание, рекомендуется изучить инструкцию производителя. Для удаления патрона применяют описанные выше методики.
  • Девольт. Изделия Dewalt (как и Декстер, Метабо, Вихрь и другие) очень напоминают Зубр, Интерскол и Хитачи, поэтому к ним подойдет та же инструкция. В Деволт патрон должен просто откручиваться с вала.

Снять патрон с шуруповерта не сложно. Рекомендуется сначала выяснить, какая именно деталь установлена, а затем воспользоваться одним из нескольких методов в зависимости от модели устройства.

Как снимается головка с шуруповерта

Цилиндр рекомендуется периодически отсоединять, чтобы проводить плановую чистку и смазку деталей для продления срока службы электроинструмента. Способ снятия зависит от типа крепления к валу и модели шуруповерта. Подробнее о том, как снять патрон разных типов крепления с шуруповертов Макита, Метабо, Бош.

Снятая головка

С фиксирующим винтом

Снятие головки с фиксирующем винтом осуществляется в следующем порядке:

  1. Винт находится между зажимными кулачками. Нужно полностью разжать их и выкручивать винт по часовой стрелке крестовой отверткой.
  2. После этого в кулачки помещают шестигранный ключ подходящего размера. Его необходимо резко и сильно провернуть против часовой стрелки.
  3. Если сцепление цилиндра с валом очень крепкое и ключ не помогает его разъединить, придется дополнительно помочь аккуратными ударами молотка.

Винт находится здесь

С конусом Морзе

Гильзы такого типа отсоединяют от шуруповерта, выбивая молотком хвостовик из конического гнезда. Но этот стандартный способ может не дать результата. Тогда нужно разбирать шуруповерт. Извлекается вал с редуктором и патроном, а затем зажимающий цилиндр следует откручивать трубным ключом. Гайки на гильзе с конусом Морзе – явление крайне редкое.

С резьбовым креплением

Потребуется шестигранный Г-образный ключ на 10 мм. Его нужно поместить между кулачков, надежно закрепить и поворачивать. Дальше стоит на малых оборотах запустить и тут же выключить шуруповерт, прижатый к опоре – например, столу или стене. Именно об опору должна удариться свободная часть Г-образного шестигранника спустя пару мгновений после запуска электроинструмента. Как правило, после этого крепление ослабевает, и цилиндр аккуратно снимается.

Снятие головки с резьбовым креплением показано на видео:

Снятие с разобранного редуктора

Если вышел из строя редуктор шуруповерта, понадобится снять цилиндр, чтобы добраться до него. Делается это так:

  1. Выкрутить фиксирующий болт внутри гильзы.
  2. Найти редуктор, надеть на обратную его сторону головку, надежно зафиксировать ее. Диаметр головки, как правило, составляет 19 мм.
  3. Второй рукой аккуратно раскручивать цилиндр против часовой стрелки.

Как окрутить патрон на «Диволт-220» и Nikkey

Этот инструмент работает от сети. Он оснащен ключевым патроном. Для удаления такого элемента необходимо:

  • как можно глубже вдавить кулачки, чтобы открылось дно;
  • открутить винт (по левой резьбе);
  • для того чтобы шпиндель не вращался, следует зафиксировать элемент (ключом от патрона либо завернуть инструмент тряпкой) и зажать в тиски;
  • после этого выкрутить винт;
  • удалить патрон без лишних усилий.

При неудачной попытке необходимо снять крышку корпуса, а затем зафиксировать внутри шпиндель.

Важное замечание. Обязательно перед заменой элемента нужно прибор отключить от сети

Для этого процесса нет необходимости включать инструмент.

Чтобы открутить патрон на шуруповерте Nikkey, достаточно изучить ранее приведенные инструкции. Принцип снятия элементов у всех этих моделей похожий. Если разобраться в одном из них, то с легкостью можно справиться с любым агрегатом.

Уход и хранение

  • регулярно разбирайте и очищайте внутренние элементы шуруповёрта от нагара, пыли и грязи;
  • при возникновении нестабильной работы проводите диагностику. Проверяйте износ щёток, чтобы не пришлось менять якорь двигателя;
  • не оставляйте инструмент в помещениях с высокой влажностью и под солнцем. То же касается и аккумулятора;
  • не держите батарею рядом с ключами, монетами и другими короткими металлическими предметами. При случайном соприкосновении с полюсами произойдёт короткое замыкание аккумулятора. В результате может возникнуть пожар;
  • в конце рабочего дня возьмите чистую ветошь и протрите инструмент. Тряпку можно слегка увлажнить водой без использования моющих средств;
  • хранить шуруповёрт нужно в сухой среде с плюсовой температурой. Используйте кейс или другую упаковку, чтобы инструмент не покрылся пылью.

Работайте шуруповёртом, соблюдая технику безопасности и правила, описанные в инструкции. Правильно подбирайте оснастку. И тогда инструмент прослужит вам долго.

Популярность вопроса о том, как вставить сверло в перфоратор или электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так и в бытовых условиях.

Патроны бывают разные, как и закрепляемые в них насадки

Неправильно установленное сверло может привести к целому ряду проблемных ситуаций:

  • невозможности работы с перфоратором или дрелью;
  • получению неровных отверстий с разбитой внутренней поверхностью;
  • вылету сверла, что чревато серьезными травмами.

Несмотря на то, что вставить сверло в перфоратор или дрель не так уж сложно, подходить к решению этого вопроса следует ответственно.

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

  • быстрозажимные;
  • самозажимные;
  • зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

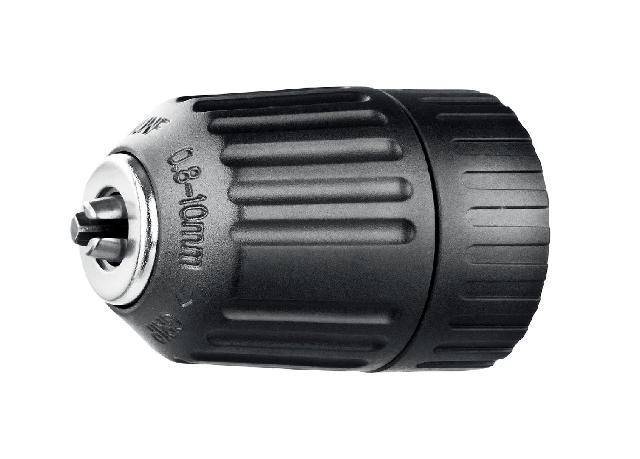

Быстрозажимной

Устройство типа БЗП состоит из таких деталей:

  • гайка с зубцами;
  • зажимающий подшипник;
  • шайба;
  • втулка;
  • губки;
  • рукав.

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Самозажимной

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Кулачковый

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

  • быстрозажимные (БЗП);
  • самозажимные;
  • зубчато-венцовые (ключевые).

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

  • рукав;
  • основание;
  • подвижные губки;
  • шайбу;
  • подшипник;
  • зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

  • цилиндрический корпус;
  • регулировочная гильза или кольцо, которые вращаются снаружи;
  • кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Нужно ли ремонтировать шуруповерт, если там застряла бита

Независимо от того, какая модель шуруповерта (Makita, Bosch или Metabo), на начальном этапе можно попробовать достать биту самостоятельно. Вытаскивать элемент нужно очень аккуратно, чтобы не повредить остальные детали.

Перед тем, как снять биту с шуруповерта, рекомендуется внимательно осмотреть инструмент. При необходимо его следует почистить, после чего пробовать вынимать застрявшую биту. Как правило, при подобной проблеме, шуруповерт остается в рабочем состоянии, поэтому полный ремонт ему не нужен.

Перед работой всегда нужно осматривать инструмент

Не откручивается патрон шуруповерта ? Это может Вам помочь.

Отдавать в мастерскую инструмент придется, если самостоятельно вынуть элемент не получается, а при дальнейших попытках возможно возникновение повреждений.

В быстрозажимных патронах снимать и вставлять сверла довольно просто. В подобных устройствах гильза работает за счет ручного вращения. Для того, чтобы кулачки не сильно стягивались, их нередко оснащают блокирующими элементами.

Специалисты рекомендуют перед тем, как установить выбранную биту на ее место, убедиться в том, что инструмент рабочий. Обязательно требуется выключить изделие из сети.

Внимание! Заклинивание биты в патроне шуруповерта чаще всего случается по вине владельца. Чтобы этого не произошло, рекомендуется вовремя обслуживать инструмент, следить за его состоянием

Обязательно важно проверять, чтобы в патроне не застревал мусор, вовремя его очищать. При работе требуется следить за тем, чтобы изделие не перегревалось, давать ему время на остывание

При необходимости проводят дополнительную диагностику, чтобы вовремя выявлять возможные проблемы.

В сложных ситуациях не рекомендуется заниматься самостоятельной разборкой, в противном случае можно испортить инструмент полностью. Лучше обратиться к специалистам, чтобы они выполнили работу.

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

  • Идеи и способы покраски лестницы в доме на второй этаж
  • Как правильно сделать внутренние перегородки в деревянном доме

READ Как Разрезать Неодимовый Магнит В Домашних Условиях

.-

2013–2021 Самостоятельное строительство — сайт для тех, кто строит!

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом

В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Makita 8280d сборка редуктора 2

Сборка редуктора шуруповерта makita

8280d.

Теперь устанавливаем первую пару шестеренок. ( Состоит из пять шестеренок ). Их вам нет возможности перепутать с иными> глазами шестеренками по тому по образу каждой пары шестеренок внутренний диаметр разный.

Но собственно не они.

Теперь устанавливаем пластмассовую хрень которая отвечает за переключение режимов (Дрели.шуруповерт)

Без комментариев здесь и так то что остается сделать нашему клиенту понятно.

Вот теперь устанавливаем лучшую важную часть редуктора. Сборка редуктора шуруповерта makita 8280d шуруповерта ремонт шуруповерта макита. Фиксатор режимов, он фиксирует режимы дрели не шуруповерта

. Могу добавить что это самое слабое место этого редутора. Могу только подсказать что эта частьредуктора выходить из строя тогда когда работая в режиме дрели пытаются закрутить болты или саморезы.

Думаю дальнейшую сборку не нужно комментировать так-как там уже что остается сделать нашему клиенту понятно.

Ремонт патрона и других частей шуруповерта «Макита»

Далее будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, и конечно что, как на дому диагностировать поломку и отремонтировать тот как еще его называют другой элемент шуруповерта.

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

  • электродвигателя, создающего движение вращения;
  • механизма, передающего это вращение к зажимному устройству;
  • и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

  • конус Морзе;
  • резьбовое соединение;
  • фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

  1. Посредством конуса Морзе
  2. Резьбовым способом
  3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
