Как снять цепь с бензопилы husqvarna

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

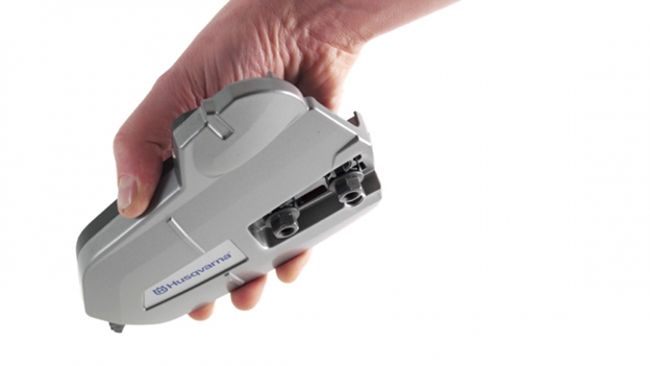

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки. Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой. Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла. Снимите цепной элемент с ведущей звездочки. Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку. Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь

После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше. Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее

Важно не переусердствовать и не сорвать резьбу

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.

Для чего необходимо натяжение цепи?

Цепь выполняет сразу две функции – непосредственно режет древесину и фиксирует шину, препятствуя ее произвольному движению. Правильное положение и натяжение цепи бензопилы позволяет полноценно эксплуатировать инструмент, избежать опасных травм при работе. Если пильная гарнитура установлена неправильно, во время пиления она легко слетает, нанося вред оператору. Даже при незначительном ослаблении она постепенно разбивает паз шины, что приводит к выходу из строя зубьев ведомой звездочки.

При этом излишнее напряжение приводит к увеличению нагрузки на ротор, сокращению ресурса работы пилы

Поэтому важно регулярно проверять натяжение, при необходимости подкручивать специальный механизм на корпусе инструмента

Важно! Провисание может произойти вследствие износа деталей. Обычно это стертость зубьев звездочек, поломки внешней кромки паза шины

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

1. Неисправность масляного насоса;
2. Засор фильтрующего элемента, установленного в баке;
3. Неисправность сапуна масляного бака;
4. Разрыв масляного шланга;
5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
6. Засор масляного канала в корпусе пилы;
7. Засор канала подачи масла в шине;
8. Неисправность шестерни привода масляного насоса.

Натяжные устройства

Традиционный натяжитель цепи бензопилы экономного класса, обычно, представляет собой резьбовый болт с регулировочным компонентом, стандартного либо бокового расположения. Настройка натяжения цепи делается входящим в штатный набор ключом либо отверткой.

Более дорогие модели оборудованы комфортными в работе устройствами, позволяющими натянуть цепь одним движением рычага либо поворотом регулировочного диска.

В первом случае степень натяжения фиксируется контрагайкой, во 2-м — шина и натяжитель цепи блокируются в данном положении установкой крышки. В обоих вариантах гарантируется надежная фиксация цепи в данном положении, возможность компенсации ее вытяжки с наименьшими потерями рабочего времени.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

Цепь, изготовленная из некачественной стали, также быстро подвергается растяжению.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь

После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.

Ремонт стартера

Стартер отвечает за пуск агрегата. Сбои в работе свидетельствуют о наличии таких неисправностей:

• лопнула пружина;
• повредился шкив;
• повредился трос запуска.

Последовательность действий по замене изношенного шнура стартера:

• выполняется разборка стартера, механизм снимается, предварительно открутив винты крепления корпуса к картеру мотора;
• шнур вытягивается на расстоянии 30 см через отверстие в шкиве;
• возвратная пружина устанавливается в нейтральное положение;
• отворачивается центральный винт, снимается сам шкив;
• вставляется новый шнур, натягивается, при этом наматывается 3 оборота на механизм и закрепляется винтом;
• затем шнур протягивается через паз в корпусе и рукоятке стартера.

Натяжение возвратной пружины осуществляют вращением на 2 оборота по часовой стрелке, при этом учитывают, что она сжата. При замене сломанной детали пружина должна выскочить после оттягивания внутренней ее части вниз.

Способы проверки степени натяжения

Для проверки степени натяжения достаточно оттянуть цепь в средней части шины, выход хвостовиков звеньев допускается не более чем на 2/3.

• Нормально отрегулированная цепь не должна заедать при перемещении по шине вручную.
• Также исключается скрип и другие посторонние шумы в районе расположения ведущей звездочки.
• После прогонки цепи необходимо проверить затяжку резьбового крепежа шины и защитной крышки.

После длительной эксплуатации не натягивается цепь вследствие нехватки регулировочного хода натяжного механизма. Конструкционное устройство цепи позволяет уменьшить ее длину удалением нескольких звеньев. С другой стороны, такая экономия оборачивается потерей плавности хода цепи и форсированным износом проточки шины и венца ведущей звездочки.

Бензиновые пилы Husqvarna пользуются огромным спросом, как среди начинающих садовников, так и среди опытных вальщиков леса. Модели шведской марки обладают рядом таких важных преимуществ, как надежность, сбалансированность и высокий рабочий ресурс. При этом каждая бензопила Husqvarna имеет простую конструкцию, что позволяет легко обслуживать ее и оперативно устранить возникшую поломку.

Неисправности Бензопилы Хускварна 142

Ремонт бензопилы Хускварна 137, 142, 240, 365 своими руками — видео Бензопила является неподменным ассистентом для каждого реального владельца.

С момента возникновения инструмента его популярность быстро росла.

Так, бензопила Хускварна 142 обладает высочайшей функциональностью. Она обширно употребляется не только лишь в лесном хозяйстве, да и на приусадебных участках.

Избрать бензопилу достаточно просто

Так, идеальнее всего направить внимание на известные бренды, такие как Хускварна. Эта компания производит широкую линейку такового инструмента

Хускварна 240 и другие модели владеют высочайшим качеством и функциональностью. Но, к огорчению, даже такие инструменты не застрахованы от поломок.

Возможные неисправности

После того как в доме появилась бензопила, многие хозяева с облегченностью вздохнули.

Ведь, этот инструмент позволяет решать сложные задачки достаточно стремительно и просто.

Но, тут стоит учесть, что бензопила нередко выходит из строя. Это связано с тем, что она подвергается огромным нагрузкам во время эксплуатации. Потому необходимо всегда быть готовым к устранению поломок.

Сейчас есть огромное количество мастерских, которые предлагают свои услуги по ремонту бензопил и других инструментов. Но, это не означает, что при появлении неисправности необходимо сразу бежать в ремонтную мастерскую.

Некие неисправности можно убрать своими руками. Для этого необходимо просто знать главные предпосылки появления поломок и метод их устранения.

Так, в процессе частого использования инструмента могут возникать поломки:

• карбюратора;
• глушителя;
• масляного насоса;
• системы зажигания и подачи топлива.

Каждую из этих поломок можно устранить собственными руками. Главное – это знать последовательность работ при устранении той или иной неисправности.

Статью о самостоятельном ремонте бензопилы Штиль 180 читайте здесь.

Система зажигания

Если инструмент вдруг перестал работать, то первое, что нужно проверить, так это систему зажигания. И начать нужно со свечи.

Выполнять работы нужно очень аккуратно. Для этого используется специальный крючок. Для начала нужно отсоединить провод и извлечь свечу.

Если она сухая, то это значит, что в цилиндр не поступает топливо.

Почему не заводится бензопила

.Причина.Как устранить.

Не заводится или плохо заводится бензопила.Причина и как устранить.

распространенная проблема хусварны 137/142

Если же на ней есть брызги, то поломка может крыться в карбюраторе или в правиле запуска. Чтобы устранить поломку, нужно протереть свечу и перекрыть подачу топлива. После этого запускается стартер.

Таким образом, выполняется проветривание камеры сгорания и удаление излишков топлива. После этого свеча устанавливается на место и бензопила запускается.

Если на свечи есть нагар, то это свидетельствует о том, что бензопила хускварна 137 работает на низкокачественном топливе. Также нагар образуется в результате неправильного соотношения топлива и масла. Для того чтобы инструмент проработал как можно дольше, нужно тщательно изучить инструкцию по эксплуатации.

Если на свече есть нагар, то его нужно аккуратно удалить. Для этого можно использовать шило. Электроды аккуратно натираются шкуркой. После этого ее устанавливают на место. Также нужно залить топливо, которое рекомендуется использовать для данной модели бензопилы.

Статью о ремонте бензопилы Партнер 350 своими руками читайте здесь.

Неполадки в системе подачи топлива

Если инструмент не работает, то это может быть связано с тем, что в цилиндр не поступает топливо.

Прежде всего, нужно проверить топливный фильтр на уровень загрязненности. Чтобы проверить это, нужно снять топливный шланг и проверить насколько быстро течет топливо.

Если оно подается под небольшим напором, то проблема заключается именно в фильтре.

В этом случае нужно очистить фильтр. Он достается непосредственно через бак. Фильтр очищается и устанавливается назад. Его промывают под струей чистой воды.

Последовательность действий

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

Возможные риски при неравномерной натяжке

Любые изменения пильной гарнитуры (провисание, поломка зубьев, перенапряжение) могут приводить к проблемам во время работы. Риски эксплуатации инструмента с провисанием:

• снижение продуктивности при пилении, валке леса;
• цепь застревает в пазе, слетает с шины во время запуска;
• поломка гарнитуры, повреждения направляющих звездочек;
• высокая нагрузка на ротор, снижение срока эксплуатации инструмента;
• получение серьезных травм во время работы.

Перед началом работы важно качественно проверять все движущиеся механизмы, затяжку регулировочного болта. Использовать специальное масло для смазывания зубьев, пильной гарнитуры

Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм.

Гарнитура бензопилы – важный конструктивный элемент, отвечающий за продуктивность и качество работы. Перед началом эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются с помощью специального болта или рычага на корпусе. Провисание или избыточное натяжение могут приводить к серьезным последствиям – поломке пилы, травмам во время распила древесины.

Обзор популярных моделей бензопил Husqvarna

Сегодня на рынке представлено большое количество цепных пил шведского бренда. Каждая из них предназначена для выполнения конкретных задач в хозяйстве, строительстве или на валке леса. Разные конструктивные особенности и параметры бензопил Husqvarna позволяют покупателю выбрать тот садовый инструмент, который сможет выполнять поставленные на него задачи максимально быстро и эффективно.

Бензопила Хускварна 235 – описание модели

Этот садовый инструмент Husqvarna относиться к любительским моделям. Основные области его применения – срезание небольших веток, удаление сухих и гнилых сучьев, распиловка бревен, диаметр которых не превышает 40 см.

В основу устройства пилы входит надежный 1-цилиндровый ДВС, все запчасти которого предварительно изготовлены из металлического сплава, защищенного от коррозии и повышенного трения. Для более удобной ежедневной эксплуатации в комплектацию модели входит эффективная система мгновенного гашения вибрации.

Параметры этой бензопилы Husqvarna включают:

• скорость вращения коленвала на холостых/максимальных оборотах – 3000/12000 об/мин;
• длина устанавливаемой шины – 35–40 см;
• шаг используемой цепи – 3/8 «.

Модель в этой любительской комплектации оснащена надежным инерционным тормозом, который приводится в действие по инерции при каждом попадании цепи на проволоку или торчащий гвоздь.

Бензопила Хускварна 440 – параметры инструмента

Фирменная комплектация бензопилы изначально состоит из двигателя с полностью хромированным цилиндром, объемом 40,9 см3. За смазку используемой пильной гарнитуры в устройстве садового инструмента отвечает высококачественный регулируемый масляный насос.

Параметры этой пилы Husqvarna включают;

• скорость вращения коленвала на холостых/максимальных оборотах – 2900/12000 об/мин;
• длина устанавливаемой шины – 35–40 см;
• шаг используемой цепи – 0,325 «.

Бензопила Husqvarna 440 оснащена многослойным ударопрочным корпусом, выдерживающим сильные удары и падения с высоты до 1,5 м.

Бензопила Husqvarna 61 – особенности модели

Профессиональная бензопила в этой фирменной комплектации хорошо подходит для выполнения наиболее сложных работ на участке и единичной валки леса. В штатное оснащение пилы входит долговечный 2-тактный гильзованный бензомотор с кованым поршнем и хромированным цилиндром, объемом 61,5 см3.

Технические характеристики этой популярной бензопилы Husqvarna включают:

• скорость вращения коленвала на холостых/максимальных оборотах – 2500/12000 об/мин;
• длина устанавливаемой шины – 40–45 см;
• шаг используемой цепи – 3/8 «.

Модель комплектуется надежным ручным стартером, оборудованным пружиной с пониженным уровнем сопротивления.

Бензопила Husqvarna 372 XP – возможности инструмента

Эта мощная бензопила в профессиональном заводском оснащении подходит для работ по интенсивной валке леса, а также для выполнения задач в строительстве. В основу инструмента вложен надежный 1-цилиндровый гильзованный бензиновый двигатель с предустановленным кованым поршнем и полностью хромированным цилиндром, объем которого составляет 70,7 см3.

Параметры этой модели включают:

• скорость вращения коленвала на холостых/максимальных оборотах – 2700/13500 об/мин;
• длина устанавливаемой шины – 40–50 см;
• шаг используемой цепи – 3/8 «.

Внутренние детали бензопилы помещены в прочный пластиковый корпус. Он состоит из отдельных накладок, сняв которые, оператор получает возможность произвести ремонт неисправных деталей инструмента.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Отзыв о Бензопила Husqvarna 137

Евгений: Опыт использования Husqvarna 137 более года

Преимущества: идеально подходит, много компонентов, прост в эксплуатации.

Недостатки: да не очень

Отзывы: Он у меня уже 4 года, в целом я доволен, это надежная вещь, из-за ее глупости (у меня не было опыта работы с файлом), я совсем забыл про масло цепи, пилил около года, потом понял, что я сделал это. Слетел масляный насос, поменяв сервис. Всего 800 р. После этого масло начало вытекать, оказалось, что насос не полностью затянут, затянут, все нормально. Поэтому всем, кто пишет, что масло подтекает, советую проверить, как затянут масляный насос.

Сергей Иванович: Опыт использования Husqvarna 137 более 3 лет

Преимущества: Отлично по своим характеристикам видел, легкий, удобный, достаточно мощный для повседневной жизни, наличие расходных материалов.

Недостатки: Он не заправляется сам, а также не хочет резать его самому, нужно держать его в руках))

Источник

Как определить степень натяжения

Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.

В норме пила должна свободно перемещаться вдоль шины, без приложения особых усилий. Если движение элемента затруднено — это признак чрезмерного его натяжения.

При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.

Как снять и заменить ведущую звездочку

Перемещение цепи по шине осуществляется ведущей звездочкой, которая соединяется с редуктором. Она представляет собой сборочную единицу, вращающуюся за счет подшипника. На конце шины имеется ведомая звездочка с одинаковым шагом по отношению к ведущей. Поэтому при проведении ремонтных работ учитывают все факторы: совпадение шлиц, наличие подшипников, кинематику инструмента.

При изнашивании шлиц производят замену ведущей звездочки, иначе не произойдет сцепление с цепью.

Для того чтобы поменять деталь, необходимо выполнить такие действия:

• открутить гайки крышки шины и снять гарнитуру с помощью рабочих инструментов;
• снять воздушный фильтр;
• выкрутить свечу пилы;
• снять сцепление на бензопиле;
• осмотреть барабан и проверить венец;
• снять звездочку бензопилы;
• при необходимости заменить поломанную деталь на новую;
• собрать все детали в обратном порядке.

Если процесс замены звездочки на бензопиле Husqvarna затруднителен, пользуются услугами специалиста.
