Как сделать полы по грунту и правильный пирог бетонного пола: фото

Схемы устройства пола по грунту в частном домостроении

Перед тем, как начать строительные работы, необходимо просчитать возможные тепловые потери, позаботиться о защите от проникновения грунтовой воды, обеспечить необходимую звукоизоляцию, защитить помещение от парообразования, позаботиться о микроклимате в жилом здании.

Устройство полов по грунту в частных домостроениях выполняется несколькими схемами:

• с опорой на грунт, промежуточный слой схемы предусматривает наложение прямо на землю или на прямоугольный строительный брус;
• с опорой на стены, когда под стяжкой остается вентилируемое пространство.

Обе схемы популярны среди владельцев частных домов, отличаются простотой конструкции. Их применяют не только при строительстве жилых зданий, но и при обустройстве бань, гаражей, подсобных помещений.

С опорой на грунт

Устройство пола по грунту делают двумя способами.  Один из них предусматривает заливку смеси из цемента и песка по всей площади строящегося дома. Такое основание будет служить не только для полового покрытия, но и как фундамент для возведения стен.

Вторым способом заливку цементно-песчаной смеси проводят во внутреннее пространство стен здания. В этом случае стяжка по грунту не связывается со стенами здания. Весь бетонный монолит покоится только на подсыпке с грунтом.

Данное обустройство полов должно обладать хорошим сбережением тепла, защитой от попадания внутрь дома влажности и газов природного происхождения, шумоизоляцией, гасящей распространение звуков в смежные комнаты, внутри заливки не должен скапливаться конденсат влаги.

Цементно-песчаная смесь также может заливаться в пространство между установленными строительными брусьями внутри здания. Как сделать бетонную стяжку на грунт можно рассмотреть на примере чертежа, где нижним слоем выступает уплотненный грунт, затем идет смесь песка с гравием, которая бетонируется. После прокладывается гидроизоляция с утеплителем и полиэтиленовая пленка. Завершает конструкцию армированная стяжка.

С опорой на стену

При такой заливке полов по грунту основная нагрузка приходится на стены здания. Поэтому перекрытие нуждается в высокой прочности, достигающейся армированием.  Монолитное перекрытие должно выдерживать высокие нагрузки, ведь оно фактически является подвесным полом.

Техника устройства бетонного основания на почве

Прежде чем начнется укладка черновой стяжки, важно озаботиться приобретением всех необходимых материалов и инструментов. Это могут быть:. керамзит и песок; цементная смесь; рейки для маяков; гидроизоляционный и утепляющий материалы; правило; строительный уровень; шпатели; тара для замешивания смеси; строительный миксер; лопата; сетка арматурная

керамзит и песок; цементная смесь; рейки для маяков; гидроизоляционный и утепляющий материалы; правило; строительный уровень; шпатели; тара для замешивания смеси; строительный миксер; лопата; сетка арматурная.

Инструкция изготовления черновой стяжки для пола по грунту.

Шаг 1. Производится тщательное выравнивание почвенного основания. Верхний плодородный слой грунта удаляется, оставшийся приводится в горизонтальное состояние.

Выравнивание грунта

Шаг 2. Производится трамбовка основания. Процедура может осуществляться вручную или с применением специальной техники. Главное, чтобы грунт был максимально утрамбован.

Уплотнение грунта

Шаг 3. На поверхности грунта создается песчано-гравийная подушка, которая тоже тщательно утрамбовывается. После этого укладывается слой гидроизоляции. В данном случае используется плотный полиэтилен. Поверх него укладывается армирующая сетка с нахлестом в 2 ячейки.

Укладка армирующей сетки поверх полиэтиленовой пленки

Шаг 4. Производится установка маяков. Они необходимы для того, чтобы максимально удобно и точно довести стяжку до идеально ровного горизонтального уровня. Маяки устанавливаются друг от друга на расстоянии примерно 50 см и фиксируются.

Примеры установки маяков для стяжки

Сразу две ошибки: арматура лежит на поверхности пола, а маяки установлены на гипсовый раствор

Обычно закрепление производится при помощи небольших кучек строительного раствора, но можно закреплять их и другими способами. Маяки должны быть строго выровнены по уровню.

Установка маяков

Шаг 5. По периметру стен обязательно наклеивается демпферная лента, которая будет выполнять роль своеобразного компенсатора в случае температурного расширения стяжки и не даст основанию потрескаться.

Прокладка демпферной ленты по периметру

Шаг 6. Замешивается раствор из цемента, песка и воды при помощи строительного миксера. Далее раствор начинает выкладываться на подготовленные ранее слои.

Выкладывается приготовленный раствор

Шаг 7. Перед тем как раствор полностью покроет армирующую сетку, она немного поднимается над гидроизоляционным слоем за счет небольших подставок или кучек строительного раствора.

Приподнимается армирующая сетка

Шаг 8. Раствор равномерно распределяется по гидроизоляционному слою и сетке.

Распределение раствора

Шаг 9. При помощи правила, уложенного на два соседних маяка, раствор разравнивается, при необходимости его излишки удалятся, а нехватка – восполняется.

Выравнивание раствора правилом

Шаг 10. Таким же образом заливается все основание. После того как цементный раствор немного схватится, проверяется его ровность при помощи строительного уровня.

Проверяется ровность основания

Стяжка будет сохнуть около 28 дней

Теперь стяжка должна хорошо просохнуть. Первые дни ее рекомендуется смачивать водой, чтобы она не пересыхала, и прикрывать полиэтиленом. Затем она сушится при естественных условиях окружающей среды.

Видео – Полы по грунту

Создание черновой стяжки – это одновременно и простая, и довольно сложная задача. Однако все тонкости здесь заключаются в правильном выполнении технологии. А при условии, что процесс не будет нарушен, стяжка получится качественной и прочной.

• https://seberemont.ru/pirog-pola-po-gruntu/
• http://obustroen.ru/stroitelystvo/poly/poly-grunt.html
• https://greensector.ru/stroitelstvo-i-remont/ustrojjstvo-polov-po-gruntu-v-chastnom-dome-pirog-tekhnologiya-podgotovki-i-zalivki.html
• https://pol-spec.ru/pol-v-chastnom-dome/pirog-pola-v-derevyannom-dome.html
• http://fb.ru/article/245955/polyi-po-gruntu-pravilnyiy-pirog-pola-svoimi-rukami
• https://pol-exp.com/chernovaya-styazhka/

Деревянный пол в квартире

Самый простой и распространенный способ – установка деревянных лаг на бетонное основание в квартире.

Деревянный пол в квартире

• Главной особенностью деревянного пола в квартире является отсутствие дополнительного чернового пола. Тут вместо него используется бетонная плита.
• Основание пола в квартирах теплое, поэтому утеплитель тут используется редко, но требуется наличии шумоизоляции.

Пирог деревянного пола для квартиры с шумоизоляцией:

• Бетонная плита, выровненная с помощью песка;
• Гидроизоляция;
• Шумоподавляющие подкладки;
• Деревянные лаги;
• Минеральная вата;
• Пароизоляция;
• Контробрешетка;
• Обшивка из досок или фанеры;

Черновая стяжка пола по грунту. Толщина черновой стяжки пола по грунту

Для ленточных фундаментов и низких ростверков бюджет строительства может сэкономить черновая стяжка пола по грунту вместо перекрытий по балкам или из плит ПК. Она изготавливается в соответствии со строительными нормативами СП 31-105 от 2002 года (каркасные энергоэффективные дома, п. 5.6).

Толщина черновой стяжки пола по грунту

В СП 31-105 указан минимально допустимый конструктив пола по грунту:

• слой подстилающий 10 см (песок или щебень обязательно уплотняются виброплитой послойно);
• пленка полиэтиленовая 15 микрон;
• стяжка из бетона 5 см.

Конструкция пола по грунту в соответствии с СП 31-105.

На практике конструкция пирога дополняется следующими элементами:

• подбетонка – стяжка по подстилающему слою, позволяющая защитить гидроизоляцию от точечных проколов щебнем и надежно герметизировать стыки;Подбетонка для пола по грунту
• утеплитель – высокоплотный пенополистирол экструдированный марок ЭППС либо XPS;
• арматурная сетка – предотвращает разрушение бетона от растягивающих нагрузок в подошве чернового пола по грунту;

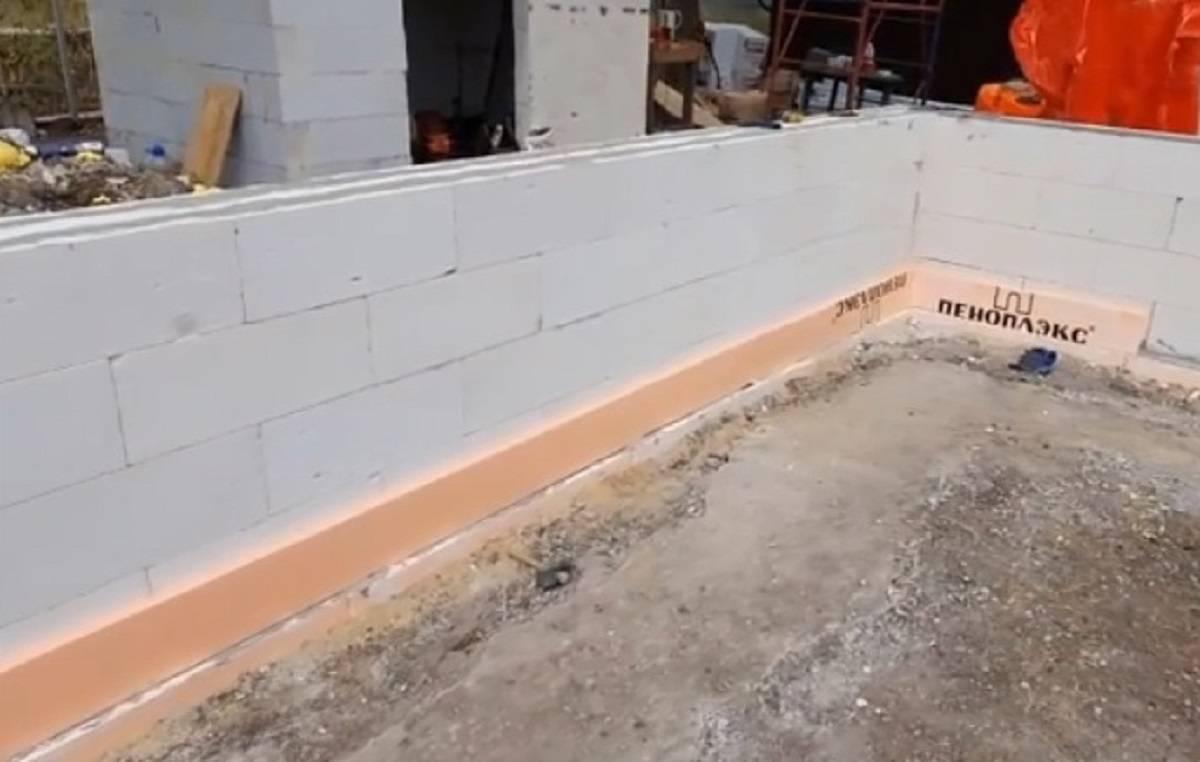

• демпферный слой – обычно полосы пенополистирола, установленные на ребро, по периметру цоколя, ростверка или фундамента;Демпферная лента.
• теплый пол – снижает теплопотери внутри конструкции, повышает комфортность эксплуатации здания.Теплый пол внутри пола по грунту.

Однако даже эта схема пирога пола по грунту не является окончательной. Например, дорогостоящий пенополистирол часто заменяют керамзитобетоном, совмещая два слоя (Не рекомендуем этого делать, ниже объяснено почему).

В идеале стяжка чернового пола по грунту должна отливаться между элементами фундамента. Однако на нее часто опирают тяжелые перегородки или внутренние несущие стены.

Поэтому в местах расположения этих ограждающих конструкций пола по грунту усиливается ребрами жесткости:

• увеличение толщины конструкции – в слое утеплителя создаются разрывы, чтобы керамзитобетон или бетон доходил до подстилающего слоя;
• устройство двух поясов армирования – внутрь ребра жесткости укладывается арматурный каркас, жестко связанный проволочными скрутками с нижней сеткой.

Усиление пола по грунту под перегородкой

Важно! В местах расположения тяжелых отдельно стоящих конструкций (камин, внутренняя лестница, печь, насосное оборудование или котел весом от 400 кг) лучше не рисковать. Нужно возвести отдельный фундамент и примкнуть к нему пол по грунту через демпферный слой

Существует еще несколько нюансов при заливке пола по грунту из керамзитобетона или обычной смеси с щебеночным наполнителем:

• стояки инженерных систем – оборачиваются демпферной лентой на всю высоту стяжки для снижения структурных шумов внутри помещения;
• перегородки из ГКЛ – гипсокартон неизбежно впитает влагу из стяжки во время ее высыхания, поэтому перед заливкой монтируются только каркасы из оцинкованного профиля и обшиваются полосой ГКЛ на высоту 10 – 15 см, остальные поверхности зашиваются после высыхания пола по грунту.Варианты примыкания стяжки к стенам.

В проект коттеджа должен быть заложен пристенный или кольцевой дренаж.

Однако, даже при его наличии песчаный подстилающий слой является техногенной зоной, внутри которой возможен капиллярный подсос почвенных вод.

Что нужно знать перед возведением

Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.

Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.

Затем следует определиться с толщиной подготовительных слоев засыпки

Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения. При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно

Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине

При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.

Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.

ВАЖНО! При заливке всех бетонных слоев необходимо полностью выдерживать срок, необходимый для кристаллизации материала и набора технологической прочности. В противном случае возникает риск деформации или разрушения подстилающих слоев, возникновение дефектов геометрии пирога пола и потеря общей прочности.

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола

После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.

Сухая стяжка

Технология изготовления сухой стяжки проще. Этот метод даёт возможность получить результат быстрее, чем при заливке мокрых смесей. В качестве подложки под чистовой уровень используют керамзит.

Засыпка из керамзита Источник a.d-cd.net

Устройство пола по грунту начинается с засыпки песчаной подушки и заливки черновой стяжки. После того, как бетонный слой застынет и приобретёт необходимую прочность, приступают к следующим этапам работ:

1. Гидроизоляционную плёнку укладывают стандартным методом. Полосы материи укладывают рядами внахлёст. Одно полотно заходит на другое на 10-13 см. Боковые срезы плёнки закрывают клеящим строительным скотчем. Края полотен по всему периметру поднимают на стену. Высота подъёма соответствует толщине сухой стяжки.
2. Чтобы создать ровную горизонтальную плоскость пола, используют штукатурные профили. Маяки устанавливают по периметру помещения. Их высоту определяют с помощью строительного уровня.
3. Создают подушку из керамзита. Сыпучий материал утрамбовывают, выравнивают по маякам.
4. Слой керамзита накрывают доступным строительным материалом (шпунтованным гипсокартоном, фанерой).
5. Плиты накрывают чистовым отделочным материалом.

Инструкция изготовления черновой стяжки для пола по грунту

Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.

Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.

Высотные отметки в проекте

Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.

Использование гидроуровня

Выполнение разметки

Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.

Трамбовка грунта

Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.

Трамбовка песчаной подсыпки

Подушка песчаная

Трамбовка песка виброплитой

Утрамбованная подушка

Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.

Вибротрамбовка

Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.

Щебневая подушка

Шаг 5. Подготовить бетонную смесь.

Ручное замешивание

Самостоятельное изготовление бетонной смеси

Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.

Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.

Готовьте жидкий бетон

Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.

Армирование – порядок и выбор материала

Заливка пола бетоном

Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.

Смачивание стяжки

Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий

Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий. Чистовая стяжка по теплоизоляции

Чистовая стяжка по теплоизоляции

Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод

Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.

Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.

При укладке теплоизоляционных плит их стыки нужно проклеить скотчем — так в щели не затечет раствор

Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.

На этом же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.

Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка. После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

Конструкция теплого пола по грунту

Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями. например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола .

Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.

Теплоизоляция

Для того чтобы сделать полы максимально теплыми, важно не пропустить этап теплоизоляции. В качестве материала, помогающего сохранить тепло, применяются керамзит, вата базальтовая, пенополистирол экструзированный

Укладка материала производится просто – плиты или слои любого из них монтируются стык в стык, без зазоров, на заизолированную от воды поверхность. Таким образом, удастся получить основание, максимально удерживающее тепло, которые стремится покинуть дом.

Использование пенополистирола для утепления пола

Самый удобный и простой вариант, но не самый дешевый – это пенополистирол. В дополнение к своим теплоизоляционным функциям он делает полы прочнее. Пенопласт также может применяться в качестве утеплителя. В этом случае для гаражных и складских помещений используется материал марки ПСБ50, а для жилых помещений – ПСБ35.

Марки и характеристики пенопласта

Пенопласт важно защитить от попадания на него цемента, который может разрушить материал. Для этого пенопласт обязательно закрывается полиэтиленовой пленкой

А вот у минеральной ваты есть один недостаток, который порой отпугивает строителей – она склонна впитывать в себя влагу, из-за чего гидроизоляционные мероприятия должны проводиться особенно тщательно.

Экструдированный пенополистирол на пол

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Процесс выглядит следующим образом:

• заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
• черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
• гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
• утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
• чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом пола по грунту является конструкция регулируемого пола:

• на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
• лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
• внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
• половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по принципу сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

• позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
• засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
• укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.

Рекомендации по бетонированию

Перед устройством стяжки площадь помещения нужно разделить на полосы шириной 80-100 см стальным П-образным профилем или деревянными досками-маяками, поставленными на ребро. Демпферную ленту крепят к стенам до начала заливки так, чтобы она на 1,5-2 см выступала выше проектной отметки чистовой поверхности.

Заливку бетона начинают с дальнего конца помещения и двигаются к входной двери.

Укладку ведут полосами, заполняя ячейки немного выше их уровня. Для разравнивания используют виброрейку или металлическое правило, передвигая его по маякам.

Дав смеси подсохнуть, из нее извлекают маяки, заполняя образовавшиеся швы свежим бетоном. После этого бетон укрывают пленкой и дают ему 4 недели для набора прочности, периодически увлажняя водой.

Процесс подготовки основания

Все работы по обустройству черновой стяжки начинаются с тщательной подготовки почвенного основания

Для начала важно выявить с учетом уровня грунта и ровности его поверхности самую высокую и самую низкую точки. Определить их значения поможет лазерный уровень

Эта процедура необходима для того, чтобы для себя оценить весь объем работ, а также определиться, какое количество строительных материалов может потребоваться.

Также важно уделить внимание и тщательному утрамбовыванию грунта. Для этого можно использовать специальную строительную технику – например, каток или вибромашину. Процедура нужна для того, чтобы в будущем грунт значительно не просел и это не повлекло за собой растрескивание черновой стяжки, что, несомненно, негативно скажется и на отделочном покрытии полов

Процедура нужна для того, чтобы в будущем грунт значительно не просел и это не повлекло за собой растрескивание черновой стяжки, что, несомненно, негативно скажется и на отделочном покрытии полов.

Пневматическая трамбовка для уплотнения грунта

После того как почва была тщательно утрамбована, производится укладка песчано-гравийной подушки. Она может быть также выполнена из чистого, отмытого и речного песка. Толщина этого слоя не должна быть более 60 см. Сверху в последнем случае насыпается также слой гравия или керамзита, что даст возможность создать более прочное основание.

Также рекомендуется засыпать подушку не всю сразу, а слоями – например, по 20 см. При этом каждый слой хорошо трамбуется по отдельности. Процедура позволит сделать основание максимально плотным. Перед трамбованием подушка смачивается водой. Толщина же керамзитового слоя может составлять минимум 10 см. Этот слой также отдельно трамбуется.

Засыпка керамзита

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

• В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
• Затем идут несущие балки 200*50 мм.
• Черновой пол из досок 100*25 мм укладывается на черепные бруски.
• На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
• Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
• Сверху утеплитель укрывается пароизоляцией.
• Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
• Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Строение пола по грунту

Подошва

Для того, чтобы сделать полы по грунту, которые будут  соответствовать СНиП, необходимо начинать работы с качественной основы.

Для начала на полметра, необходимо убрать слой чернозёма и заменить его песком с крупной фракцией. Слой песка поднимают над уровнем грунта и утрамбовывают виброплитой.

В процессе уплотнения песка, его поверхность поливают водой. Это нужно для лучшей усадки. Также можно использовать грунт, в который добавили гравий.

Подстилочный слой

Этот слой служит для распределения давления на основание. Ведь если просядет один угол дома, то плачевных последствий не избежать.

Для того чтобы сделать подстилочный слой заливают бетон в пять сантиметров.

Новшеством в исполнении этого уровня является профилированная мембрана, за счёт неё уменьшаются сроки работ и цена.

Гидроизоляция

Гидроизоляция необходима для защиты от влажности, важна для сохранения хорошего состояния напольного покрытия.

Если не использовать гидроизоляционные материалы могут образоваться грибки, плесень, гниль.

В дальнейшем эти неблагоприятные факторы могут  разрушить фундамент и нарушат комфортное нахождение в помещении.

Материалы для гидроизоляции

Для гидроизоляции необходимы следующие материалы:

• Битумная мастика для пола;
• Стеклоткань;
• Полиэстер;
• Мембрана ПВХ

Такой же альтернативой вышеперечисленных материалов является полиэтиленовая плёнка толщиной в три миллиметра и свёрнутая в два раза.

Теплоизоляция

Большое количество тепла уходит через пол. Чтобы избежать потерь тепла, необходимо сделать теплоизоляционный слой из специальных материалов.

Для теплоизоляции используют следующие материалы:

• Минеральную вату;
• Керамзит;
• Полиуретан;
• Стекловату;
• Пенополистерол;
• Пенопласт.

Выбор утеплителя зависит от вашего желания и финансов.

Хорошим решением будет установка системы теплого пола (водяного или электрического). Такое решение, правда, обойдётся вам в копеечку, но тёплый пол по грунту позволит в дальнейшем экономить на отоплении.

Несущий слой

Данный слой считается самой главной опорой здания.

В качестве такого слоя выступает железобетонная плита и она состоит из бетона класса В12; стальной сетки; щебня, размером от 5 до 20 мм.

Выравнивающая стяжка

Перед окончательным покрытием пол нужно выровнять.

Выравнивают его при помощи цементно – песчаной смеси и заливают применяя при этом маячки.

Чистовой слой

Для чистового покрытия можно выбрать любой понравившийся материал. Например:

Винил, плитка, линолеум, 3D пол, паркет.

Чтобы выбрать материал на свое усмотрение, необходимо понимать техническое назначение каждого слоя пола. Тогда вы сможете самостоятельно произвести расчёт пола по грунту.

Проведение армирования пола в жилом помещении

При проведении работ в помещении жилого назначения чистовая стяжка устраивается таким образом, чтобы ее толщина оказалась равна 5 см, но не меньше, тогда как для гаража этот параметр должен быть равен 10 сантиметрам. При устройстве теплого пола между стяжкой и стенами следует уложить полиуретан или полиэтилен. Это необходимо для того, чтобы обеспечить тепловой зазор между стенами и полом. Если это не будет выполнено, то при нагревании в стяжке появятся трещины.

По той причине, что чистовая стяжка выступает в качестве основы напольного покрытия, она должна обладать качествами горизонтальности, чего позволяют добиться маяки. Устраивая пол по грунту своими руками, на следующем этапе нужно будет уложить декоративное напольное покрытие. По той причине, что стяжка хорошо защищена от воздействия влаги, покрытие может оказаться любым, а именно: паркетным, ламинатным или дощатым, а также плитным или на основе линолеума. Если проводить работы по такой технологии, то пол получится защищенным от влаги и воздействия холода, а средств будет потрачено достаточно. Если работы производятся в доме, который выстроен в условиях мягкого климата, а грунт отличается тем, что его влажность не повышена, можно использовать упрощенную конструкцию пола. Толщина каждого слоя будет зависеть от уровня залегания грунтовых вод, механических нагрузок на поверхность пола, а также от того, будет ли система обогреваться. Если будет устраиваться пол по грунту своими руками, а уровень грунтовых вод располагаться ниже 2 м, подсыпка может быть использована вместо черновой стяжки. Если нагрузки будут составлять более 200 килограмм на квадратный метр, арматурная сетка должна состоять из проволоки толщиной 4 мм, для остальных случаев – 3 мм. Следует помнить, что уменьшение стоимости пола не должно стать причиной ухудшения его качественных характеристик, не следует экономить, если вы намерены применять дорогое финишное покрытие, выполненное из дерева, например ламинат или паркет. Бетонный пол по грунту имеет свои преимущества, он долговечен, его просто монтировать, а также он достаточно прочен. При его устройстве обязательно включить в систему теплоизоляцию, так как через пол теряется 20 процентов тепла, а бетон не защищает систему от холода. Вы должны соблюсти все правила, делая пол по грунту, устройство пола по грунту предполагает утепление и для тех помещений, которые не являются жилыми, что касается ангаров, гаражей и сараев. Высота уровня пола по отношению к фундаменту будет зависеть от того, как был утеплен цоколь. Если производилось утепление стен, а пол располагается ниже верхней или нижней линии цоколя, то в этом месте будет промерзать стена. Если цоколь утеплялся по всем правилам, уровень пола может оказаться ниже или выше верхней линии фундамента.
