Как сделать каретку для циркулярной пилы

Пошаговая инструкция

Итак, детали конструкции и необходимые инструменты подобраны, можно приступать к сборке и последующему монтажу самодельной каретки.

Шаг 1: Крепление алюминиевых профилей

Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.

На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему линии. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

Шаг 2: Изготовление базы каретки

Далее конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но здесь есть один момент – каретка должна будет свободно «скользить» по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтобы это сделать, в профильные пазы на равном расстоянии выкладываются гайки одинаковой толщины, после чего на них укладываются рейки-направляющие.

Затем на них наносится клей, которым фиксируется фанерная планка-основание. Чтобы прижать ее плотнее, можно закрепить по бокам фиксаторы.

Когда смола высохнет, гайки убираются из профильных пазов и мастер проверяет, свободно ли по них ходит каретка. После этого, для удобства дальнейшего использования каретку обрезают по бокам по профилю стола.

Шаг 3: Монтаж стенок

Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.

После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.

Шаг 4: Изготовление комбинированного квадрата для резки под углом

Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».

Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.

После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.

«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.

Подробное видео как сделать торцовочную каретку описанную выше:

Еще один пример на видео:

Нюансы работы и техника безопасности

Салазки используют для решения специальных задач. Например, для точного раскроя листов, нарезки множества одинаковых небольших заготовок под один размер по упору-ограничителю ширины, срезу под углом. Для последнего под нужным углом на подвижном столе располагают саму заготовку.

Обработка длинных заготовок ограничена длиной хода стола. Обрезать обзол с необрезной доски длиной, например, 6 м на таком устройстве не получится.

Техника безопасности при работе с салазками такая же, как и при работе на обычной циркулярке.

• рука не должна приближаться к работающему пильному диску;
• нельзя допускать зажима заготовки;
• нельзя работать уставшим, со сниженной реакцией;
• следует помнить и об электробезопасности. Недопустимы оголенные контакты и провода, неподходящие кабели.

В целом работа с кареткой безопаснее, так как рука толкает салазки дальше от пильного диска, чем заготовку на простой циркулярке.

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Нюансы при работе

Важные моменты в ходе изготовления:

• Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
• Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
• Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
• При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
• На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

• Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
• Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
• Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
• Указка в корпусе пилы помогает совершать более точные пропилы.
• Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
• Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Направляющая шина – что это

Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.

• Направляющая, выполненная из фанеры.
• Стусло рельсового типа из алюминиевого угла.
• Шина из профиля (выполнен из алюминия).
• Линейка, которая выполнена на основе правИла.
• Выносной тип каретки на подшипниках.

Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.

Преимущества самодельных шин

Немаловажным преимуществом работы с таким приспособлением является возможность обработки заготовок любого размера. Нужно лишь не забывать о надежной фиксации торцовочного инструмента, поскольку это обеспечивает качественный результат и гарантирует безопасность.

Готовую направляющую шину можно приобрести в магазине. Это самый простой и дорогостоящий вариант. Ведь стоимость фирменного приспособления часто почти сравнивается ценой с самой циркуляркой. Поэтому лучше изготовить направляющую для циркулярной пилы своими руками.

Самодельная направляющая шина для ручной циркулярной пилы Интерскол, Макита, Bosch функционально ничуть не хуже изготовленной на заводе, но в несколько раз дешевле. Ее легко собрать в домашних условиях. Существует несколько вариантов изготовления самодельных шин, с использованием различных исходных материалов:

• шина из ламината;
• шина из строительного правила;
• рельсовое стусло;
• шина из алюминиевого профиля.

Ниже подробно рассмотрен процесс изготовления направляющей шины по каждому из перечисленных вариантов.

Необходимые инструменты

Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:

• Стационарная циркулярная пила на распилочном столе;
• Шуруповерт или дрель, а также ручной фрезер;
• Монтажный клей – подойдет эпоксидная смола;
• Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
• Шурупы-саморезы, чтобы закрепить части изделия;
• Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
• 2 П-видных профтрубы-швеллера из металла (например: алюминий);
• Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
• Квадратная тонкая фанерная планка для основания;
• Две деревянные стенки – для изготовления упорных стенок каретки.

Чертеж 1 Чертеж 2

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Что такое каретка для циркулярки и для чего она необходима

Каретка, или направляющая шина, представляет собой вспомогательный инструмент при работе пилой. Она бывает разной величины и требуется, чтобы нарезать деревянные заготовки от маленьких рамок до крупных панелей, например, мебельных. Она обеспечивает наиболее точный раскрой, снижая необходимость дальнейшей корректировки изделия.

Такой полезный аксессуар, как каретка для циркулярки, своими руками сделать порой проще, чем купить готовый комплект. В этом случае можно точно подогнать все размеры.

Характеристика кареток

При покупке или создании самодельной каретки учитываются показатели:

• Параметры деревянных деталей.
• Функционал пилы и ее возможности: мощность, производительность и другие.
• Частоту эксплуатации.

Чтобы аппарат прослужил долго и качественно, необходимо контролировать:

• Длину и ширину среза.
• Направление и легкость движения инструмента.
• Плотность изделия, которое используется мастером.
• Последовательность работы, технику безопасности.
• Общее назначение пилы.

Нюансы работы и техника безопасности

Салазки используют для решения специальных задач. Например, для точного раскроя листов, нарезки множества одинаковых небольших заготовок под один размер по упору-ограничителю ширины, срезу под углом. Для последнего под нужным углом на подвижном столе располагают саму заготовку.

Обработка длинных заготовок ограничена длиной хода стола. Обрезать обзол с необрезной доски длиной, например, 6 м на таком устройстве не получится.

Техника безопасности при работе с салазками такая же, как и при работе на обычной циркулярке.

• рука не должна приближаться к работающему пильному диску;
• нельзя допускать зажима заготовки;
• нельзя работать уставшим, со сниженной реакцией;
• следует помнить и об электробезопасности. Недопустимы оголенные контакты и провода, неподходящие кабели.

В целом работа с кареткой безопаснее, так как рука толкает салазки дальше от пильного диска, чем заготовку на простой циркулярке.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Подшипники в каретке для фрезера

Выделяют две разновидности подшипников при инсталляции направляющих:

• Втулки для шариковых элементов.
• Подшипники для обеспечения скользящей поверхности.

Недостатки такого рода подшипников:

1. Выдерживают небольшую нагрузку.
2. Образование высокого давления вследствие невысокого ресурса функционирования. Необходимость периодической замены вала из-за образования канавки.
3. Опилки и липкая пыль забивают слоты.

Подшипники для обеспечения скольжения по поверхности производят из нетвердых металлов, таких как капролон. В случае выдерживания всех допусков показатели грузоподъемности и прецизионности подшипника скольжения достаточны высоки. Тем не менее опилки и грязь не способны навредить агрегату. Но это относится только к деталям из бронзы, которые качественно обработаны.

Со временем происходит износ изделия, который требует периодической подгонки, чтобы избавиться для избавления от зазоров. Как правило, для изготовления собственными руками применяют более доступные подшипники.

Сделай сам: нестандартный распиловочный стол для циркулярной пилы

Буду постепенно реализовывать это в будущем, а пока буду работать так. Метки: Дневник , Инструмент , Очумелые ручки. Ответить Ветвь дискуссии Link. Осенне-зимний период моё рукоделие как-то плохо двигалось, а сейчас ожило. Весна помогает : Недавно сделал еще более интересный инструмент — стол для лобзика. Он больше подходит для более тонких работ.

Ответить Уровень выше Ветвь дискуссии Link. Отличный станочек получился, попробую повторить. Насчёт параллельности параллельного упора что-нибудь придумали? Да, придумал, но еще не успел сделать. В двух словах: Под столешницей П-образная конструкция на мебельных направляющих к которой будет крепиться кронштейнами боковой упор.

Вынашиваю идею объединить все это — циркулярка, лобзик, фрезер. У меня слишком мало место для «змея-горыныча» : Мне удобнее отдельные столы. Может так и лучше. У меня задача другая — сделать универсальную приставку к основному верстаку — сварочно-станочному. Поэтому буду делать сменные подошвы по самой большой — для пилы, чтобы вынул одну, вложил другую и вперед.

И — вынул все, воткнул заглушку и паяй себе или разбирай что. А не нужно — убрал на стену на крюки и место свободно. Да, тут главное, чтобы подходило под собственные задачи :. Столик хорош, что и говорить. Просто и надежно. Буду себе такой мастерить. Салазки для поперечного реза — обязательно. А случаем у Вас нет идеи, как можно на этом столике торцевать на ус 45 градусов? Наличник, рамку для фото, да мало ли чего, где понадобится запил на ус. Торцовочную пилу покупать накладно.

Пробовал пилить по линейке ручной циркуляркой, вроде неплохо получается, но много времени уходит на подготовку одного реза. Так может, что посоветуете?

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

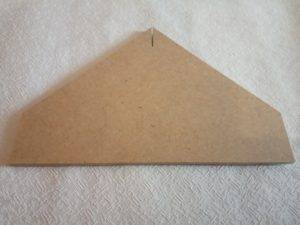

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.
