Разборка пылесоса Бош
Случается, отказал пылесос Бош, сервисные центры недоступны. Можно ли самостоятельно найти причину поломки, устранить неисправность и снова собрать инструмент? Пользуясь инструкцией, соблюдая последовательность операций, это возможно
Важно выполняя разбор пылесоса Бош, добираясь до проблемного места, не сломать хрупкие детали
Диагностика неисправностей
Чаще всего в пылесосе любой марки, Bosch, не исключение, разборка нужна, если отказал двигатель. Признаки неисправности мотора:
- Усилился шум, появляется облако пыли.
- Снизилась сила всасывания , при этом появился внутренний стук, периодически пропадающий.
- Пылесос работает, но очень сильно шумит.
В первую очередь нужно произвести внешний осмотр компонентов. Мощность всасывания нарушается, если забит или дал трещину гофрошланг, давно не чистились фильтры на воздушных лабиринтах. Пылесос может отключаться, если нарушены контакты сетевого шнура, неисправна розетка, есть потертости с оголенными проводами.
Разборка пылесоса и ремонт

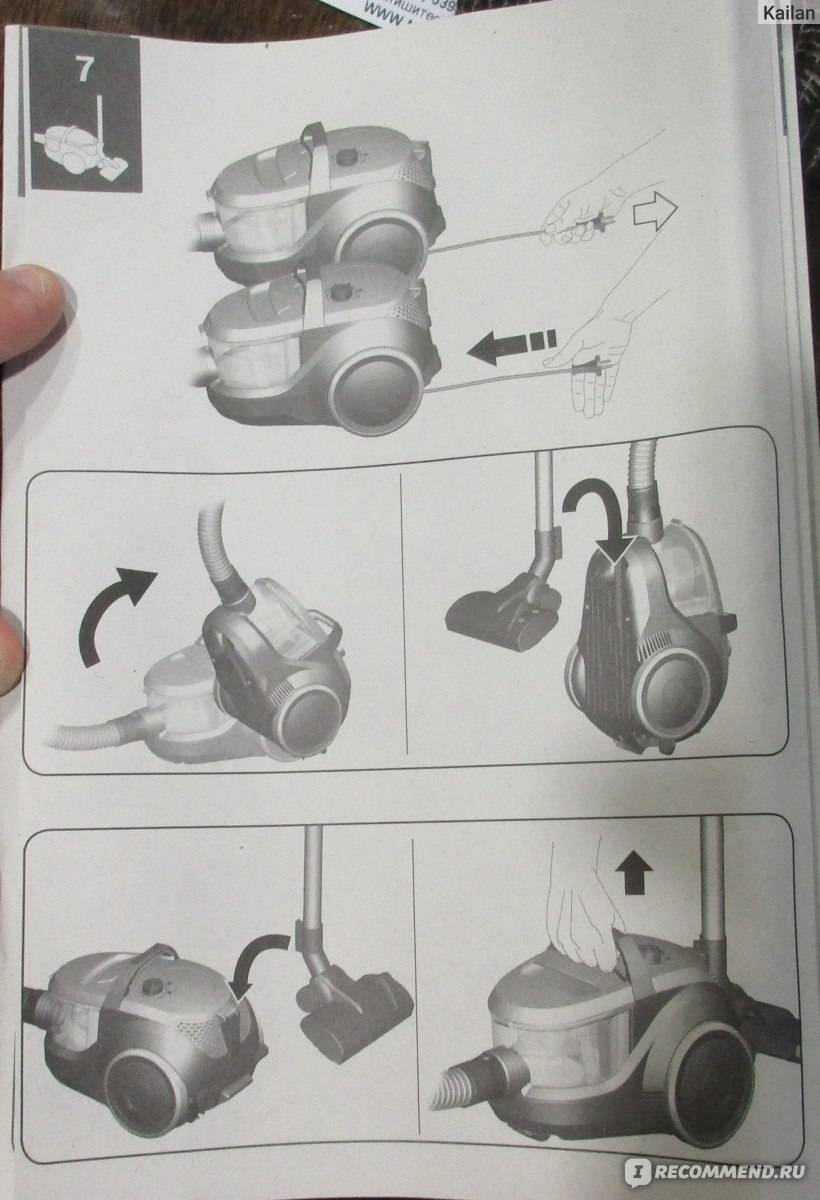

Только убедившись, что внешних неисправностей нет, можно начать разборку пылесоса Бош. При этом каждую операцию лучше фотографировать или записывать. Защелки открывать аккуратно, не допуская поломки сопряженных деталей.

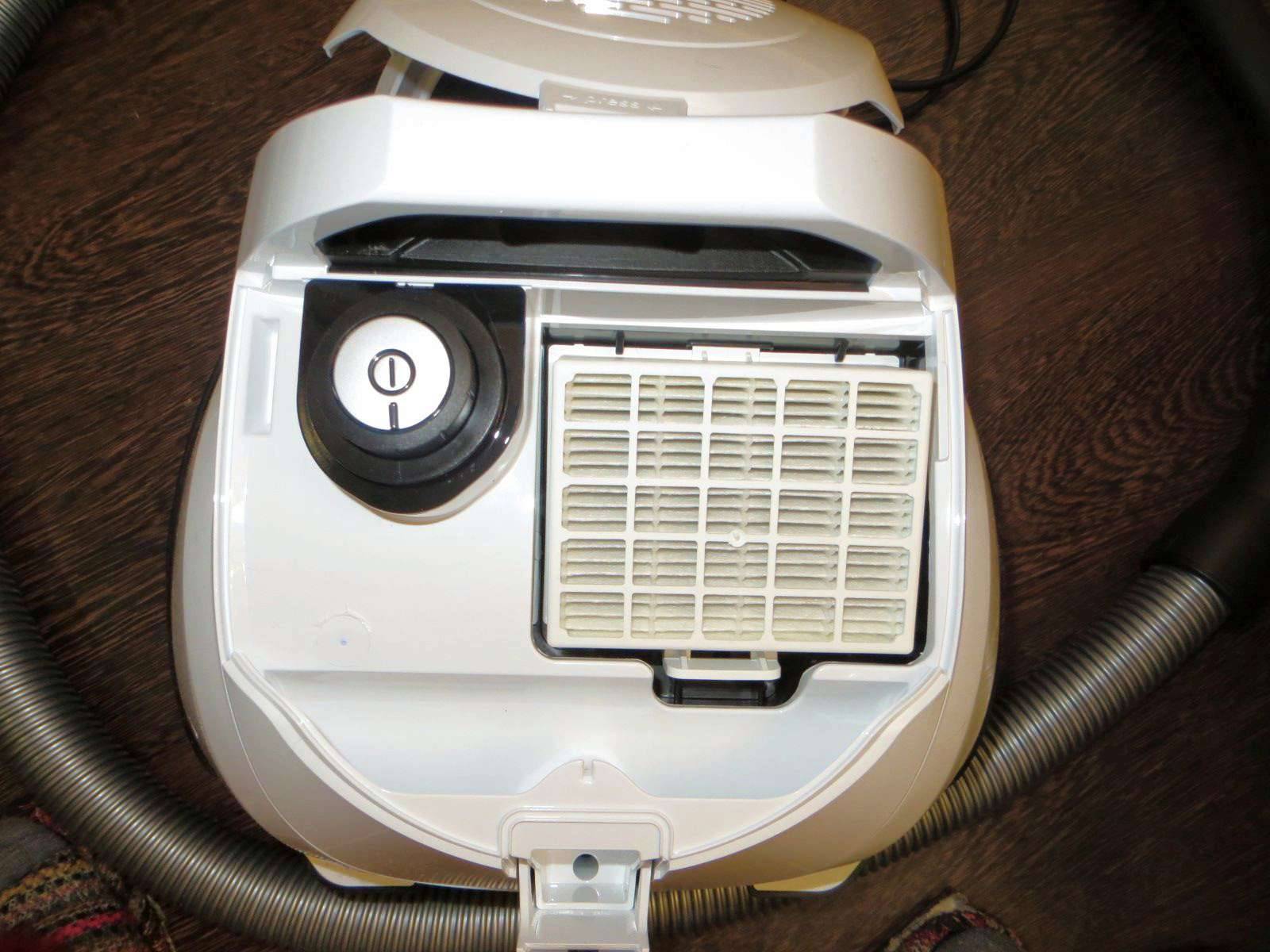

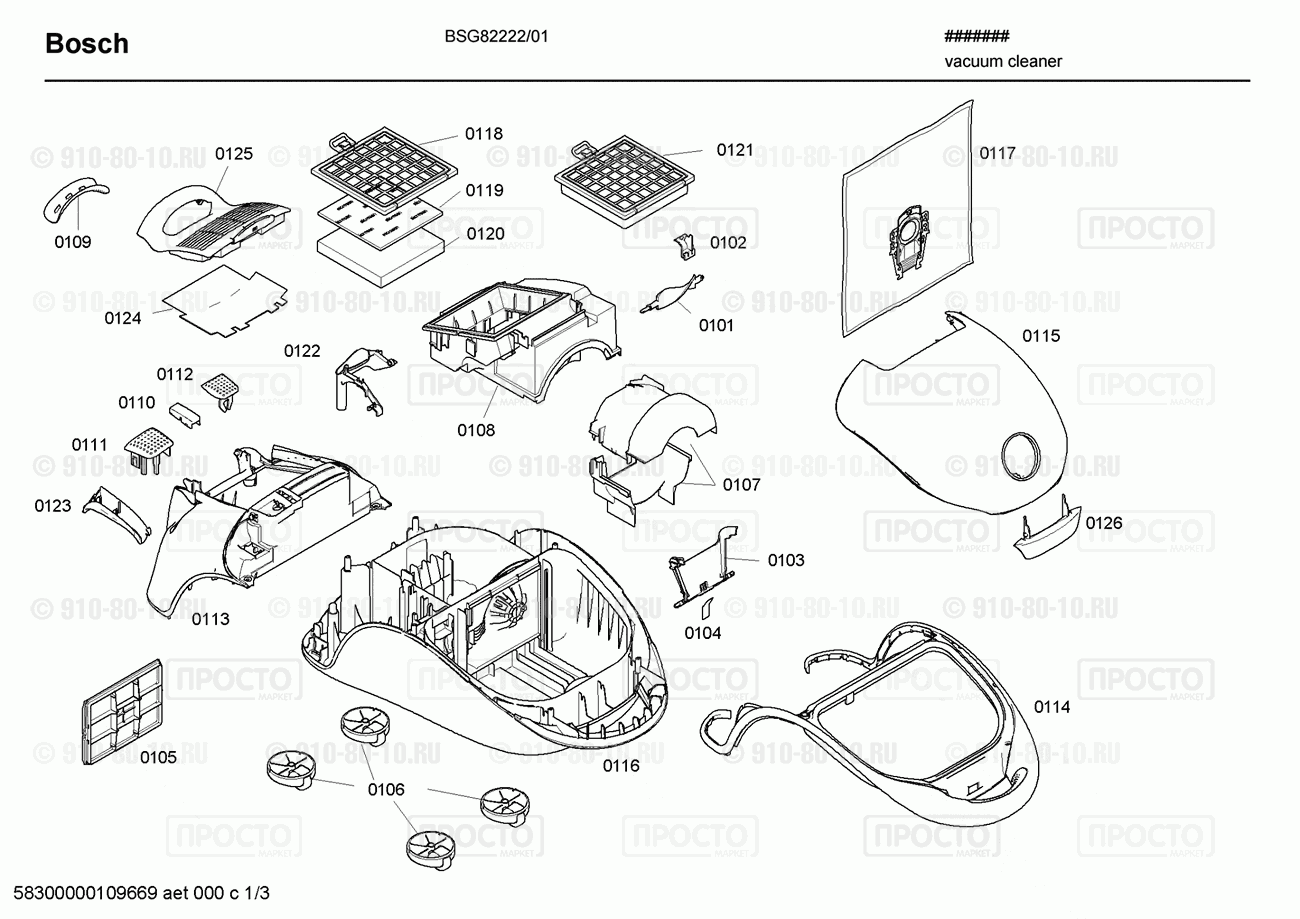

- Снять крышку, поднять НЕРА фильтр, найти места соединения саморезами и снять крепеж.
- В отсеке с мешком убрать фильтр, мешок и снять корзину.
- Разделить корпус, разомкнув защелки, получить доступ к двигателю. плате управления и катушке со шнуром.
- Снять раму с уплотнителями, зафиксировать ее правильную установку на фото, так как собрать пылесос Bosch нужно точно, иначе не будет тяги.
- Снять плату управления.
- Разобрать мотор и обследовать его состояние.
- После устранения неисправности все действия провести в обратном порядке.
Вам в помощь видео советы мастера.
Если потребуется ремонт мотора, нужно установить причину поломки. Это может быть замыкание обмоток ротора, замена подшипников или другое повреждение. Мотор в пылесосе Бош находится в кожухе, необходимо продолжить разборку. Кожух снимается по месту, с помощью отвертки, линейки, постукивания
Важно снять плотно пригнанную деталь без повреждения
Крыльчатка установлена на резьбовом соединении, закрепленным склейкой. Необходимо использовать растворитель. Сняв вентилятор, нужно открутить 4 шурупа, окончательно освободив мотор. Только теперь возможна полная диагностика и ремонт двигателя.
Все остальные неполадки бытового инструмента Bosch могут быть устранены по мере разборки. Часто причиной неисправности служит отказ сматывающего устройства шнура пылесоса Bosch. Чтобы найти неисправность, катушку извлекают после расчленения корпуса.
Как разобрать пылесос
Если пылесос сломан, то для начала нужно понять, в чем проблема. Диагностика — то, с чего стоит начинать любой ремонт. Иногда, чтобы выяснить в чем именно кроется неисправность, нужно разобрать пылесос. Конечно, каждая модель устроена по-своему, но ниже описан алгоритм разборки, который справедлив почти для всех моделей:
- Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
- Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
- Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
- Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
- Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
- Удаление прокладки. Она обычно находится на входе приемного шланга.
Часто задаваемые вопросы
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
Шланг моего пылесоса забит. Как его прочистить? Проверенный Отсоедините шланг и посмотрите в него, чтобы определить, действительно ли он забит
Если да, то возьмите длинный узкий предмет, например, метлу, и осторожно протолкните его через шланг. Это обычно удаляет любые предметы, которые забивают шланг
Если это не помогло, обратитесь к производителю.
Это было полезно ( 1191 ) поделиться
Какие размеры мешков для пыли есть? Проверенный Следует учитывать два размера. Во-первых, это размер тарелки с входом в мешок. Это определяет, подойдет ли мешок для пыли к определенному пылесосу. Тогда есть размер сумки. Обычно это указывается в литрах и определяет, сколько пыли может вместить мешок.
Это было полезно ( 305 ) поделиться
Шнур пылесоса не сматывается обратно в корпус пылесоса. Что мне делать? Проверенный Вероятно, шнур перекрутился. Несколько раз полностью размотайте и смотайте шнур обратно в пылесос, контролируя процесс руками. Если это не помогло устранить проблему, вероятно, сломан механизм смотки шнура. В этом случае обратитесь к производителю или в ремонтную службу.
Это было полезно ( 265 ) поделиться
Пылесос издает свист. Что мне делать? Проверенный Обычно причиной неполадки является заполненный пылесборник или фильтр либо отверстие в шланге, пропускающее воздух. Проверьте пылесборник и фильтр и при необходимости замените их. Проверьте, нет ли в шланге отверстий или непрочных соединений. Если это не поможет, обратитесь к производителю.
Это было полезно ( 213 ) поделиться
Какую настройку на щеточной головке пылесоса мне следует использовать? Проверенный Почти все пылесосы имеют насадку с регулируемой щеткой. Используйте щетку для твердых поверхностей, чтобы предотвратить царапины и повреждения. Отключите щетку для ковровых покрытий и ковриков.
Это было полезно ( 166 ) поделиться
Как удалить пыль и волосы с насадки-щетки пылесоса? Проверенный Удаление пыли и волос с насадки-щетки пылесоса производится вручную. Если все идет не так, как нужно, можно использовать тонкую расческу, чтобы удалить оставшуюся грязь.
Это было полезно ( 136 ) поделиться
Можно ли использовать бумажный пылесборник более одного раза? Проверенный Это делать не рекомендуется. Микропоры в мешке могут засориться, что приведет к снижению силы всасывания и может повредить двигатель.
Это было полезно ( 128 ) поделиться
Что такое HEPA? Проверенный HEPA означает высокоэффективный воздух для твердых частиц. Многие пылесосы имеют фильтр HEPA. HEPA-фильтр задерживает от 85% до 99,999995% всех частиц размером 0,3 микрометра (мкм) и выше.
Это было полезно ( 72 ) поделиться
Могу ли я использовать обычный пылесос для сбора золы? Проверенный Нет, это невозможно. Пепел, который кажется остывшим, может оставаться внутри теплым или даже горячим. Обычный пылесос для этого не предназначен и может вызвать пожар. Кроме того, фильтры обычных пылесосов не всегда подходят для удержания очень мелких частиц, таких как зола. Затем он может попасть в двигатель пылесоса и вызвать повреждение.
Это было полезно ( 35 ) поделиться
Самостоятельный ремонт пылесоса
Ваш пылесос будет служить долгие годы, если вы будете правильно его эксплуатировать, обслуживать его и руководствоваться рекомендациями производителя. Но бывают случаи, когда бытовой прибор выходит из строя. Если пылесос находится на гарантии, то вам необходимо обратиться в специализированный сервисный центр. Если же пылесос сошел с гарантии, то в случае его поломки не обязательно выбрасывать устройство на помойку. Произвести ремонт пылесоса своими силами можете и вы, если имеете определенный опыт проведения электроремонтных работ. Ремонт некоторых частей, к примеру, замену или профилактику электродвигателя пылесоса, можно дома, не вызывая мастера. Устройство пылесосов у большинства производителей одинаково. По этому, для примера, ремонт пылесоса мы будем рассматривать на примере брэнда Самсунг.
Устройство пылесоса
Подавляющее большинство моделей пылесосов построено по 3-м конструктивным типам:
- C сухим пылесборником-мешком;
- C аквафильтром (с воздушно-водяным туманным фильтром);
- C несменным пылесборником-циклоном.
Устройство бытовых пылесосов с сухим пылесборником-мешком, с аквафильром и с циклоном
Любой из пылесосов указанных типов может снабжаться насадками (щетками) для влажной и сухой уборки. У насадок случаются свои характерные неисправности, с которыми мы также разберемся далее.
С мешком
В пылесосе с сухим пылесборником (слева на рис.) воздух проходит сначала через мешок-пылеулавливатель, затем через фильтр тонкой очистки и отсек мотор-вентилятора. Т. наз. HEPA-фильтр задерживает частицы размером порядка 1 мкм. HEPA-фильтр работает только под напором, а пылинки менее 3-5 мкм на работу и долговечность мотора не влияют, поэтому HEPA-фильтр ставят после мотор-вентилятора, который в данном случае работает и как компрессор.
Фильтр тонкой очистки и HEPA-фильтр восстановлению также не подлежат, но в отдельных случаях это все-таки возможно, см. далее. Характерный признак засорившихся фильтров – пылесос плохо тянет, сильно гудит (без лязга и дребезга), греется. Если есть автоматика – спустя 1-15 мин после включения переходит на пониженную мощность или останавливается. Напр.
Читать далее: Печь для гаража своими руками самодельные печки и схемы изготовления
, свыше 65% обращений в гарантийный сервис с недорогими пылесосами LG по поводу такой «поломки» вызваны засорившимся HEPA-фильтром. Пользователю показывают, где мелким шрифтом напечатано, что это случай негарантийный и дружелюбно объясняют, сколько следует заплатить. Между тем замена фильтра в пылесосе LG совершенно ерундовое дело, см. след. видео.
Пошаговая инструкция по разборке двигателя Samsung
Для того, чтобы разобрать пылесосный движок, нам потребуются следующие приспособления:
- Плоская и крестовидная отвертки.
- Плоскогубцы.
- Торцовый гаечный ключ.
- Тиски слесарные.
- Ножовка по металлу.
- Круглый напильник.
Вооружившись этими инструментами, можно приступать к разборке внутренностей. Предположим, что вы уже вытащили его из корпуса и отсоединили провода, соединяющие его с платой. Пошаговая инструкция дальнейших действий:
- Для начала подготовим деталь к откручиванию гайки: для этого выкручиваем щётки с задней стороны и снимаем кожух, прикрывающий ротор спереди. Если кожух сидит плотно и руками его снять не получится, отогните края плоскогубцами вдоль окружности и аккуратно отожмите.
- Для откручивания большого болта посередине нужно устойчиво закрепить устройство, но сделать это аккуратно, чтобы избежать повреждений обмотки и якоря. Для этого зафиксируйте две небольшие опоры в боковых отверстиях. Подготовьте два небольших брусочка, обточив их с одной стороны. Вставьте их в отверстия корпуса и плотно прижмите к якорю слесарными тисками.
- Возьмите гаечный или торцевой ключ и выкручиваем гайку, снимаем крышку с механизма. Теперь можно рассмотреть каждую деталь.
Если пылесос работает с перебоями и искрением коллектора
Искрение пылесоса вызывается, в большинстве вариантов, износом угольных щёток, приводящем к уменьшению усилия пружин, которые прижимают их к коллектору. Частое искрение щёток приводит к раннему износу и перегреву коллектора.
Допускается искрение по самой кромке щётки, которое не превышает слабенькую нитевидную, слегка светящуюся, линию. При износе их до пружин, можно получить от стальных спецпружин ненормальное состояние, при котором они будут иметь возможность контактировать с коллектором. Износившиеся щётки следует оперативно заменить.
Искрение коллектора, при наличии нормальных щёток, вызывается:
- межвитковым замыканием в обмотке якоря;
- межвитковым замыканием в обмотке статора;
- повышенной нагрузкой на двигатель.
Рекомендации: обращение в сервисный центр.
Обзор пылесоса Bosch GL 30: бюджетник в типовой комплектации – практично и без изысков
Бытовая техника БОШ отличается превосходными техническими характеристиками, современным дизайном и высококачественной сборкой. Классический тому пример – пылесос Bosch GL-30 с пылесборником для сухой уборки.
Это серия компактных приборов с достаточной мощностью всасывания, позволяющей справиться с практически любыми загрязнениями и пылью в доме. Один из ярких представителей – мешковый пылесос BGL 32003.
- Доступная стоимость
- Вместительный пылесборник
- Компактные габариты и малый вес
- Плавная регулировка мощности
- Длинный кабель – 8 м
- Необходимость покупки новых мешков
- Шумная работа
- Отсутствие турбощетки в комплекте
Далее мы расскажем подробнее об особенностях агрегатов товарной линейки GL-30, а также сравним их с похожими моделями от сторонних производителей.
Особенности ремонта
Приступая к диагностированию и ремонту, важно обратить внимание на порядок разборки, который следует начать с отсоединения всех трубок, щеток, телескопических удлинителей, которые после снятия нужно осмотреть на наличие трещин, разрывов, вмятин и т. п
При обнаружении проблем с указанным дополнительным оборудованием необходимо принять меры по его замене с использованием приготовленных запасных частей
При обнаружении проблем с указанным дополнительным оборудованием необходимо принять меры по его замене с использованием приготовленных запасных частей
При обнаружении проблем с указанным дополнительным оборудованием необходимо принять меры по его замене с использованием приготовленных запасных частей
Далее, если пылесос не включается, т. е
При обнаружении проблем с указанным дополнительным оборудованием необходимо принять меры по его замене с использованием приготовленных запасных частей. Далее, если пылесос не включается, т. е
не работает мотор, определяем, является причиной этого электрическая или механическая часть, для чего разбираем корпус (важно обязательно отключить прибор от электрической цепи), осматриваем мотор внутри. Все провода должны быть закреплены, не должны иметь темного (от коричневого до черного) цвета, подгоревших контактов
При этом обязательно следует обратить внимание на наличие либо отсутствие характерного горелого химического запаха. Если он присутствует, то где-то имеется сильный нагрев электрической цепи. Соответственно, тщательным образом проверяем все электрические соединения, провода, обмотку мотора
Соответственно, тщательным образом проверяем все электрические соединения, провода, обмотку мотора
При обнаружении места обугливания принимаем меры по устранению данного провода, кнопки и т. п. из электрической цепи и их замене
Соответственно, тщательным образом проверяем все электрические соединения, провода, обмотку мотора. При обнаружении места обугливания принимаем меры по устранению данного провода, кнопки и т. п. из электрической цепи и их замене
При осмотре важно удалить пыль, грязь, иные предметы, если они есть, из моторного отсека
При осмотре мотора следует обратить внимание на состояние подшипников, соединительных колодок, платы управления. Подшипники перед установкой на посадочные места, причем как нового, так и бывшего в употреблении, обязательно необходимо смазать, в том числе смазыванию подлежит посадочное место подшипников, валов мотора и т. д
д
д.
В случаях, когда пылесос включается, но при этом плохо тянет, не всасывает, обращаем первоначальное внимание на то, в каком состоянии находится щетка, а в некоторых моделях (например Roxx’x или Maxima 41) – турбощетка, входящая в его комплект. Ее очищаем от возможно имеющихся посторонних предметов, пыли, волос, шерсти и т. д
д
Проверяем трубу, удлинитель, при обнаружении посторонних предметов удаляем их. Затем повторяем проверку
д. Проверяем трубу, удлинитель, при обнаружении посторонних предметов удаляем их. Затем повторяем проверку.
В случаях, когда выходит из строя кнопка либо регулировочный реостат, которые связаны с платой управления, осматриваем возвратную пружину, ее состояние и состояние посадочных мест. Если обнаруживаются оплавления, механические повреждения, производим замену кнопки на новую. Она и реостат системы управления ремонту не подлежат.
