Как разобрать перфоратор зубр

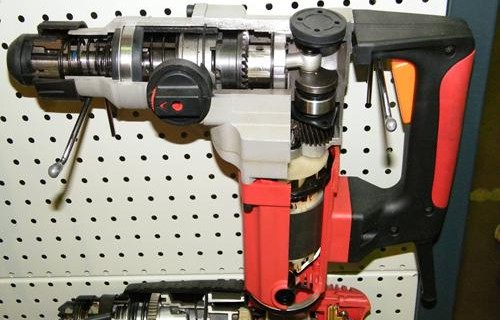

Устройство перфоратора

Немного найдётся пользователей инструмента, изучивших не только порядок нажатия рычагов и кнопок, но понимающих, что происходит в механизме в результате полученной команды. Не зная взаимодействия узлов, невозможно выполнить даже самый мелкий ремонт перфоратора.

Есть признаки неполадок, которые относятся к силовой части, а иногда происходит механический износ или поломка деталей.

Силовая часть ударного инструмента

Электрические схемы и оборудование сосредоточены в одной части и представлены в разрезе на фото.

Признаками неисправности, требующие замены деталей или ремонта перфоратора по силовой части могут быть следующие:

• при включении прибора срабатывают сетевые предохранители;
• аппарат не включается;
• при работе появляется дым с едким запахом;
• при работе аппарат искрит;
• обороты не регулируются.

Найти причину, почему не включается прибор можно с помощью тестера. Искать нужно разрыв в схеме, от простого к сложному. Проверять подключения, зачищать контакты. Самой сложной и дорогостоящей деталью, вышедшей из строя, может быть якорь перфоратора. Это сердце двигателя, составленное из медных катушек, соединённых между собой и скреплённых ламелями. В случае пробоя изоляции между проводами в любом месте происходит короткое замыкание, и весь коллектор нуждается в перемотке или замене.

Определить, что якорь на перфораторе неисправен, можно визуально по подгорелой обмотке, следам задымления ламелей, или тестированием на короткое замыкание. Исключить повреждение можно своевременным уходом, очисткой частей от пыли, которая является первопричиной всех неприятностей. Если искрение идёт от двигателя, якорь нужно очистить спиртовым тампоном или обычной школьной резинкой удалить графитовый налёт с коллектора.

Два элемента всегда работают в паре. К коллектору прижимается угольная или графитовая пластинка. В результате постоянного трения о вращающийся коллектор пластинки истираются и контакт нарушается. Признаком неисправности станет искрение в коллекторе, возможно, двигатель не развивает обороты. В независимости от состояния износа меняют одновременно обе пластины. В большинстве моделей инструментов имеются сигнализаторы износа щёток, предупреждающие пользователя заблаговременно.

Механические неисправности и их устранение

Чтобы найти ту или иную неисправность, до нужного узла необходимо добраться. Любая из последовательно снятых деталей внимательно осматривается на наличие:

В большинстве модели разбирают на две половины, но при этом каждый из перфораторов имеет особенности. Как правильно выполнить ремонт перфоратора своими руками, посмотрите видео:

Признаком поломки может стать:

• отказ от выполнения функции;
• посторонние звуки внутри механизма и чрезмерный нагрев корпуса;
• не переключаются режимы;
• течёт смазка.

Каждый из признаков может быть следствием поломки любой из деталей, которые извлекают в последовательности, указанной на схеме. Собирают инструмент в обратном порядке. Запчасти для перфоратора следует приобретать согласно спецификации в инструкции по обслуживанию.

Одной из причин механических поломок зачастую становится недостаточное техническое обслуживание агрегата, работающего в тяжёлых условиях. Профилактические мероприятия не сложны, а срок жизни инструменту удлинят значительно. По правилам эксплуатации положено:

• каждые полгода обновлять смазку редуктора;
• через 6 месяцев проводить осмотр и очистку щеток, и прилегающей части коллектора;
• по окончании рабочего дня чистить перфоратор пылесосом;
• не забывать наносить смазку на хвостовики долбёжной оснастки для уплотнения от пыли и предотвращения выработки гнезда.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей: передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Как разобрать патрон перфоратора

Для начала патрон нужно снять. Перед этим нужно определить его конструкцию. Виды патронов:

1. Кулачковый – сверло вставляется и закрепляется специальным ключом.

2. Цанговый – для замены сверла ключ не требуется, достаточно просто повернуть патрон.

3. Быстрозажимной:

• одногильзовый;
• двухгильзовый.

Патроны на разных перфораторах закрепляются по-разному – иногда с помощью винтового стержня, иногда с помощью шпинделя. В некоторых случаях они снимаются легко, а в некоторых приходится применять дополнительные инструменты и прилагать усилия. Процесс снятия выглядит так:

• ослабьте фиксацию, аккуратно постукивая по головке винта;
• открутите его отверткой;
• зажмите патрон в тисках и прокручивайте шпиндель.

Что же касается способа разборки, то у инструментов разных фирм он может быть разным. Рассмотрим ниже, как разобрать перфоратор bosch, а вернее, его патрон.

Последовательность действий:

1. Отодвиньте пластиковую часть и снимите уплотнитель из резины.
2. Снимите фиксирующее кольцо, помогая себе отверткой.
3. Открутите фиксирующую шайбу.
4. После снятия шайбы в поле зрения попадает еще одно кольцо. Снять его возможно, поддев с помощью отвертки и повернув.
5. Далее следует цанговый зажим, включающий в себя пружину, шарик, шайбу. Первым делом снимите шарик, потом остальные детали.

Патрон, так же, как и редуктор, разбирают не только для ремонта, но и для профилактического осмотра и смазки. После того как необходимые действия будут осуществлены, нужно аккуратно собрать все узлы, используя приведенные выше инструкции, только по направлению от последнего пункта к первому.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Самыми распространенными причинами износа являются:

• Очень жёсткая пружина
• Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало повышенным
• Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Неправильная установка
• Изношенное состояние
• Неправильно установлены щеткодержатели
• Плохое прилегание к коллектору
• Детали слишком сильно прижаты
• Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

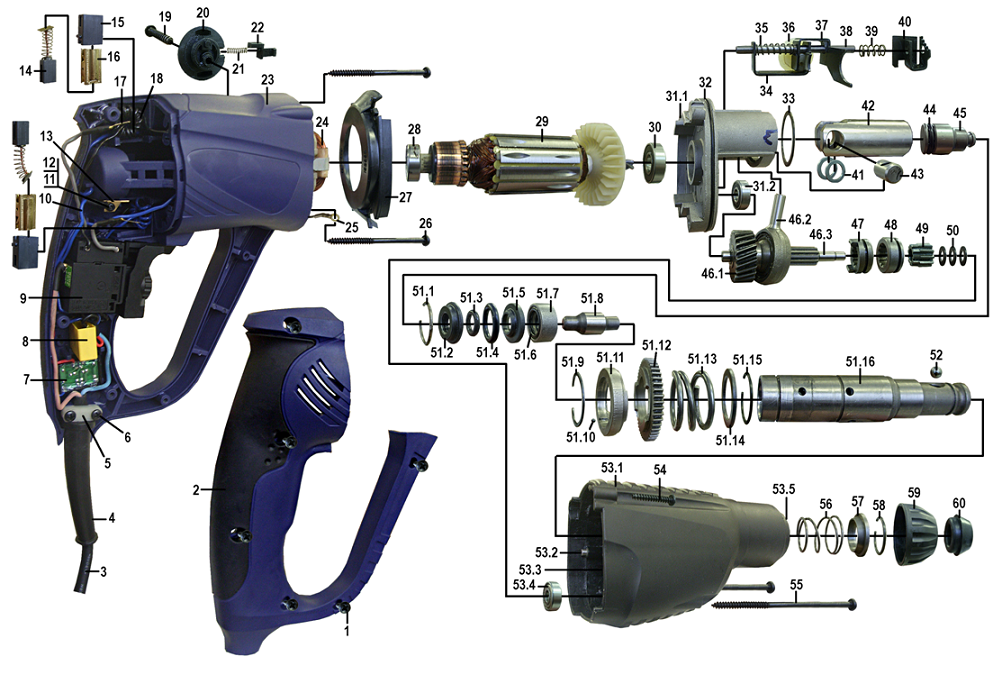

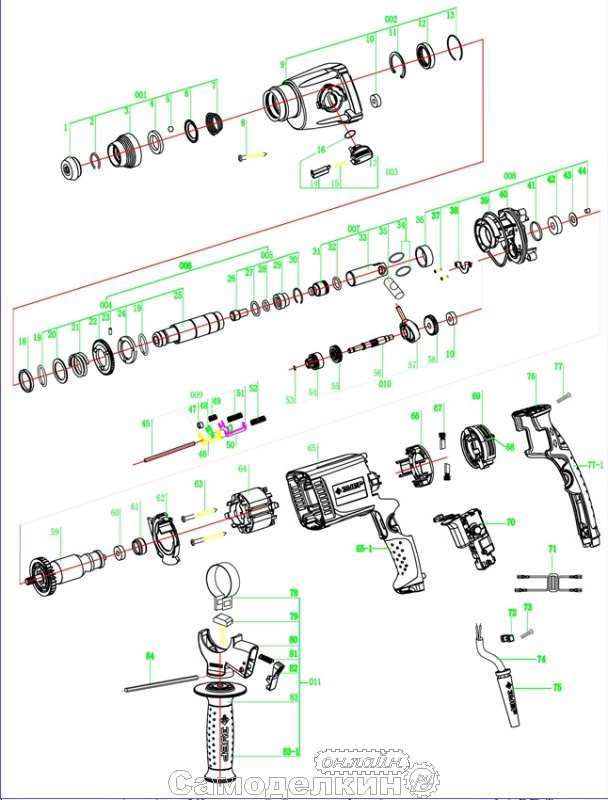

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

• патрона;
• ударного механизма;
• редуктора;
• двигателя;
• сетевой кнопки;
• соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на one hundred % свои функции. В первую очередь, вас убережет от серьезных поломок правильное использование инструмента, об этом факте будем вести разговор чуть позже. Не, чем, вовремя проведенный ремонт устройства. В любой небольшой сбой уже должен стать поводом для беспокойства не приготовлением к ремонту.

Так, такими «маячками» станут:

• Нестабильная работа перфоратора в рабочем режиме;
• Появление странных звуков при включении перфоратора;
• Запах гари;
• Перфоратор не долбит, хотя видимых причин для нет.

Когда что-то подобное случилось с вашей техникой, значит, пора ремонта. Так же как и любые подобные работы, он требует внимательности, понимания причины поломки не знания, как с ней справиться. Не самый ваш рывок выполняя ремонт – разбор инструмента на его составляющие. У многих даже Данный этап вызывает сложности, если необходимо знать нашему до нюансов – как, что не зачем!

Правила, которые необходимо соблюдать

При работе, перфоратор быстро нагревается. Чтобы надолго сохранить работоспособность инструмента, необходимо после 20-30 минут работы делать перерыв не менее чем на 10 минут.

В процессе работы, при прокручивании вхолостую инструмент, нужно удалять крошки и пыль, очищать пробиваемое отверстие, чтобы облегчить работу инструменту. При бурении отверстий большого сечения, вначале забуриваются тонким сверлом, потом средним, делая отверстие в три приёма. Сквозные длинные проходы нужно сверлить сначала короткими насадками, постепенно заменяя их более длинными.

После работы необходимо привести в порядок пробойник и использованные насадки. Инструменты должны быть очищены от пыли, и сухими уложены в контейнер.

Видео о самостоятельном ремонте перфоратора

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

   Открутите заглушки

2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

   Извлеките щётки

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

   Растровая втулка с бойком

2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
3. Сначала выйдет боёк, потом втулка.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения

Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.
Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
2. Выкрутите крепеж, удерживающий сетевой кабель.
3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
4. Снимите все прикрепленные к статору провода.
5. Извлеките щетки, открутив крепежные болты.
6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Ремонт электрической части перфоратора

На проблемы с электрической частью перфоратора указывают: сильное искрение щёток, отсутствие реакции электродвигателя при нажатии на кнопку запуска, появление дыма и запаха гари при работе инструмента. Иногда мотор не набирает максимальные обороты, резко падает частота вращения двигателя, или он останавливается при небольших нагрузках, работает в импульсном режиме – частота вращения двигателя самопроизвольно изменяется даже без нагрузки.

Замена щёток двигателя

Об износе щёток свидетельствует повышенное искрение, характерный запах гари, нагрев щёткодержателей, плохой контакт – мотор иногда не запускается, самопроизвольно останавливается. Ещё одна причина – щётки искрят не только в зоне контакта с коллектором, а по всей его площади.

Для проверки работоспособности электромотора измеряется сопротивление противоположных контактов – пластин. Если оно одинаково – с обмотками всё в порядке, в ином случае возможно:

• короткое замыкание – падение сопротивления;
• обрыв провода – бесконечное или очень большое сопротивление.

Прозвонка якоря

Для замены щёток в сторону отводится прижимная пружина.

Выталкивание щёток

Контакты щёток отключаются от статора, и старые комплектующие извлекаются из посадочных мест – щёткодержателей. Коллектор – пластины, с которыми соприкасаются графитовые щётки и щёткодержатели –тщательно очищается от гари неметаллическим предметом, например, сухой салфеткой. Новые щётки устанавливаются в щёткодержатели и прижимаются пружинами – они ставятся на место при помощи отвёртки.

Замена щёток

Замена кнопки старта

Снимается задняя крышка корпуса, из него извлекается старый переключатель, отсоединяются провода. Часть контактов отсоединяется после откручивания болтиков, часть – посредством хитрости. В отверстие возле контакта вставляется шило или шпилька для разблокировки провода.

Разборка кнопки

Контакты проводов просто вставляются в посадочные места нового переключателя. Фиксируется они автоматически. Где предусмотрено зажатие болтом, провод вставляется в отверстие, и болт зажимается отвёрткой, но не шуруповёртом.

Сборка кнопки

Работоспособность кнопки можно проверить без сборки устройства. После стоит внимательно осмотреть все электрическое компоненты на предмет поврежденных мест пайки, окислов, вздувшихся конденсаторов, следов гари.
