Как разобрать перфоратор Makita hr2450

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

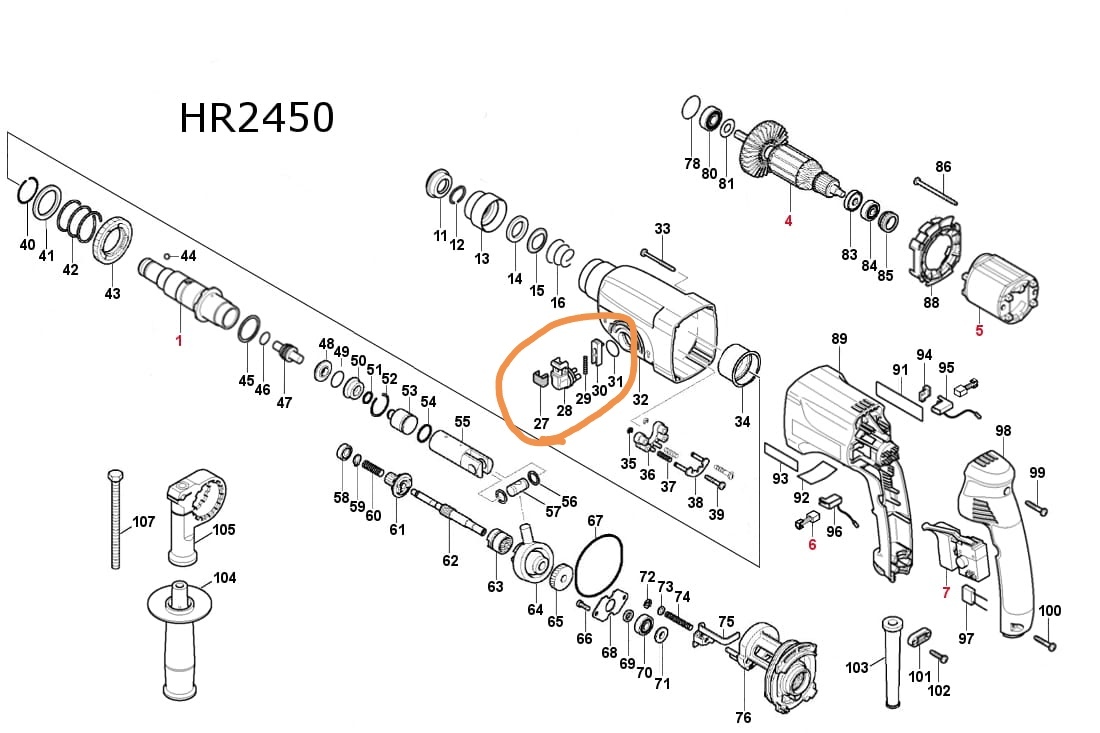

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Ремонт перфоратора Макита 2450

Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:

разборка инструмента,
удаление пыли и грязи,
замена неисправных узлов,
замена смазывающего материала,
сборка перфоратора.

В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!

Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.

Патрон перфоратора

Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.

Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.

Коммутатор режимов работы

В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.

После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.

Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.

Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.

В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.

Корпус редуктора агрегата

Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.

Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.

У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.

Целесообразность самостоятельного ремонта

Ремонт перфоратора “Макита 2450” своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали “Макита 2450”. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

Общий вес – 2,04 кг
Система SDS позволяет крепить буры
Можно долбить и сверлить
В системе предусмотрены три режима функционирования
Наибольшее число ударов в минуту – 4500
Поступательная сила движения – 2,7 джоуля
Мощность сетевого питания составляет 780 ватт.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

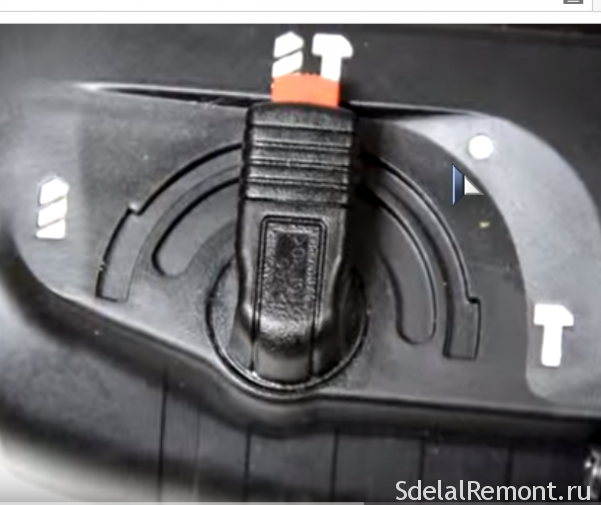

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).На ручке при помощи отвертки подковыривается и снимается защелка.После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Конструкция

Разница между обычной дрелью и перфоратором заключается в том, что перфоратор обладает сильной ударной функцией, что помогает работать с более крепкими материалами. Мощность толчка инструмента позволяет мастеру растрачивать меньше физической силы. Одним из надежных помощников в хозяйстве, решении бытовых и ремонтных проблем, является представитель электрической техники Makita.

Устройство Makita состоит из механизированной и электрической частей. Его корпус делится на два цвета: черный и зеленый. Под черной частью находится механический узел, а под зеленой – электрический узел установки.

Механическая половина отвечает за следующие функции:

подачу крутящего момента вала;
крутящий момент;
ударный толчок;
передачу кручения от ротора до самого инструмента.

Электроинструмент Makita – мощнейшее строительное снаряжение для тяжелых, интенсивных нагрузок, обладающее тремя функциями: сверление, дробление, ударное сверление. Аппарат имеет антивибрацию, что свойственно далеко не каждому инструменту. В сборке присутствует индивидуальная предохранительная система от пыли.

Технические характеристики:

вес – 2,04 кг;
SDS-система дает возможность крепить буры;
бьет в минуту 4500 ударов;
мощь движения – 2,7 Дж;
мощность питания от сети – 780 Вт.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом вопросе узле достаточно редки. Однако случается, что в этом вопросе происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место для посадки сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место посадочное промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) как еще его называют неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Перфоратор Makita: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

Снять патрон
Снять переключатель
Устранить дефекты во внутренней части корпуса
Нанести смазку и заменить изношенные детали
