Как прозвонить катушку бензопилы

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

• механическое повреждение;
• обрыв.

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• коричневый налет на керамике обмотки указывает на гуляющую искру;
• ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Замена деталей системы зажигания бензопилы

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

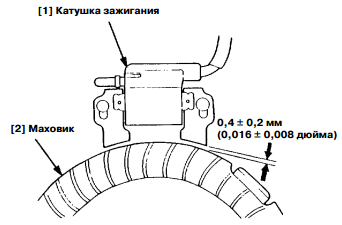

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить.

Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания. Остальные элементы — вновь вводимые.Рис. 1 Принципиальная схема устройства

Чтобы описываемая конструкция вмещалась в габариты заводского блока зажигания, необходимо доработать тринистор. Для уменьшения его длины укорочен резьбовой хвостовик (оставлены 1-2 нитки резьбы), катодный и управляющий выводы также укорочены до длины 4. 5 мм. Перед тем как укоротить вывод, его нужно сжать в двух местах вблизи корпуса бокорезами с затупленными режущими кромками. Затем выше этих мест вывод откусывают и опаивают срез припоем.

Сжимать вывод можно не ближе 2 мм от корпуса тринистора, в противном случае растрескивается изолятор. Это сжатие нужно для увеличения площади контакта между внутренним проводником, идущим от кристалла, и внешним выводом тринистора.

Монтаж блока ведут жестким медным проводом диаметром 0,4-0,45 мм в виниловой изоляции. Диоды VD1 — VD4 собраны вплотную в блок и их выводы спаяны таким образом, чтобы с одной стороны блока получились выводы переменного тока, а с другой — постоянного. Транзистор крепят винтом, которым была закреплена заводская плата. Под транзистор помещают лепесток, к которому припаивают выводы, соединяемые с корпусом. Резисторы, диод VD5 и стабилитрон VD6 распаивают на выводах транзистора VT1 навесным монтажом.

При установке блока в бензопилу, возможно, потребуется корректировка угла опережения зажигания. На практике чаще приходилось устанавливать более раннее относительно заводской метки. Если планируется устанавливать блок в бензопилу «Урал», перед сборкой нужно удалить часть посадочного выступа с тыльной стороны основания, окрашенную на рис. 3 синим цветом, заподлицо с плоскостью основания. Под оставшиеся части выступа при установке блока на место желательно подложить прокладки из теплоизоляционного материала, например асбестокартона, толщиной не более 0,5 мм. При большей толщине маховик, возможно, будет задевать детали блока. Прокладки нужны потому, что Бензопила конструкция» href=»http://sawwood.ru/log/399″>конструкцией бензопилы «Урал» предусмотрена установка блока электронного зажигания непосредственно на стенку картера двигателя, которая при длительной работе сильно нагревается.

Рис. 3 Обратная сторона детали

В заключение добавлю, что по представленному описанию было собрано более 20 блоков и они долго и надежно работают. Блок, собранный мной и установленный 6 лет назад на мою бензопилу, ни разу не отказал.

Зажигание на бензопиле: как проверить и настроить

Не понимаете, как проверить катушку зажигания на бензопиле? Процедура эта легкая. Учесть особенности модели приходится изредка, потому что во всех бензопилах установлена система 1-го типа. Отличие может заключаться в типе применяемого для сотворения конструкции магнето. Искра создается за счет напряжения, сделанного при формировании магнитного поля коленвалом и маховиком. Но что ели что-то пошло не так? Как найти делему и убрать ее?

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их зрительный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

• Определяем на маховике участок с магнитом;
• Выставляем зазор подабающим образом, в согласовании с параметрами, обозначенными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем опции щупом, по мере надобности проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Принципиально: повышенное внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора меж модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, может быть, у вас вышел из строя подшипник либо образовался свободный ход на валу

Если это происходит, может быть, у вас вышел из строя подшипник либо образовался свободный ход на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, может быть, у вас вышел из строя подшипник либо образовался свободный ход на валу.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

• Определяем на маховике участок с магнитом;

• Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

• износ электрода или повреждения керамического изолятора;
• неплотное прилегание съемного колпака (если он имеется);
• гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
• трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

По каким причинам бензопила Stihl MS сто восемьдесят не заводится

Бензопила Stihl MS сто восемьдесят считается одним из самых надежных инструментов в садоводстве. Но с любой техникой бывают ситуации, когда она по каким-то причинам не запускается. Давайте разберемся с основными неисправностями, из-за которых Stihl сто восемьдесят не запускается или плохо заводится и как исправить эти неисправности.

Отсутствует зазор между маховиком и модулем зажигания

В некоторых случаях отсутствие искры на свече зажигания связано с неправильным зазором между контактами модуля зажигания или маховика. Он может быть больше, а может и вовсе не быть, и тогда на поверхности маховика будут наблюдаться царапины в результате контакта с контактами катушки.

Проверить и установить зазор можно без специального инструмента. Для этого вам потребуется снять стартер, ослабить два винта крепления катушки и между контактами маховика и модулем зажигания проложить вырезанную из пластиковой бутылки пластину, затянуть винты крепления модуля.

Если после такой регулировки зазоров появилась искра, все в порядке, можно продолжать работу бензопилой Stihl 180, если нет, нужно еще раз осмотреть и проверить, не касается ли маховик контактов катушки снова. Допустим, в результате проверки выяснилось, что после корректировки зазора он снова пропал. Так что причина скорее всего в подшипниках коленвала.

Проверка импульса из картера двигателя

Топливный насос на бензопиле Stihl MS сто восемьдесят установлен непосредственно в карбюратор и работает под воздействием импульсов от картера двигателя бензопилы Stihl 180.

Засорение канала чревато появлением проблем с подачей топлива или полным его отсутствием. Для проверки патрубка необходимо снять корпус воздушного фильтра и карбюратор, затем проверить канал на предмет засорения тонкой металлической проволокой.

Еще одна причина, связанная с отсутствием импульса в канале трубы. разгерметизация картера двигателя, что приводит к утечке из него воздуха и уменьшению или полному прекращению его подачи в топливный насос. Сброс давления приводит к частичной или полной потере производительности топливного насоса. Для проверки герметичности сальников коленчатого вала, да и вообще картера бензопилы Stihl сто восемьдесят используется специальный вакуумметр, а так как это инструмент специального назначения, то в основном он доступен только в сервисных центрах. Возникает вопрос, что делать?

Проверить подачу импульса можно с помощью шприца на двигателе со снятым карбюратором. Вам нужно будет набрать немного масла в шприц для смазки двигателя и выдавить его в импульсный канал патрубка, затем потянуть за стартер. Если импульс не пройдет, масло останется в канале и следует глубже поискать причину, разобрать двигатель и проверить сальники. Если масло выдавливается из канала, то проблема может быть скрыта в самом топливном насосе.

Свечу заливает

В народе явление, при котором искра не может зажечь большое количество топлива, обычно называют затоплением свечи. Причина неисправности кроется в карбюраторе, либо в неправильном холодном пуске. При обнаружении неисправности сначала нужно «продуть» двигатель.

Алгоритм проверки на отсутствие подачи топлива

• Откручиваем свечу;
• С помощью шприца влить в свечное отверстие 1-2 кубика топливной смеси;
• Установить свечу и надеть колпачок высоковольтного провода;
• Установите рычаг управления двигателем в положение горячего старта;
• Несколько раз дернуть стартером.

Если после нескольких движений стартером бензопила Stihl сто восемьдесят завелась и сразу заглохла, то подозрения на отсутствие подачи топлива подтвердились и можно переходить к дальнейшей диагностике топливопровода.

Принцип работы тракторного магнето

Основные элементы устройства:

• генератор;
• трансформатор;
• магниты.

Также в состав входит сердечник, ротор, кулачок, выключатель зажигания, конденсатор и высоковольтный кабель. Все детали заключены в оцинкованный корпус.

В основе принципа работы лежит эффект электромагнитной индукции:

1. Сердечник трансформатора обеспечивает замыкание силовых линий магнитов.
2. Появляется магнитный поток.
3. Когда линии вращающегося магнита пересекаются с витками обмоток трансформатора, электродвижущая сила приобретает индукцию.

Функции магнето — в распределении электроэнергии

Настройка устройства

Существует много разновидностей устройства, различающихся по мощности, способу настройки и другим параметрам. Рассмотрим, как производится настройка магнето на тракторе МТЗ. Эти трактора обычно комплектовались устройством М 124-Б1.

При появлении неполадок в первую очередь следует проверить зазор между контактами прерывателя. Это производится посредством особого щупа, входящего в комплект инструментов. Механик медленно проворачивает коленвал за маховик, следя за интервалом между контактами. В тот момент, когда расстояние оказывается наибольшим, нужно проверить зазор, вставив между контактами щуп. Затем следует сверить результат с цифрами, указанными в руководстве по эксплуатации (для каждой модели они свои)

Если есть расхождение, нужно отпустить винт крепления контактной стойки и осторожно повернуть саму стойку, вставленную в прорезь эксцентрика

Владельцев старых тракторов часто заботит вопрос, как настроить магнето на пускаче, точнее, установить угол опережения зажигания. На новых тракторах этот параметр устанавливается на заводе и не нуждается в дальнейшей регулировке. Однако в ходе эксплуатации часто возникает необходимость поставить новое тракторное магнето, купить которое не составляет труда. Или снять его, например, при ремонте двигателя. После этого устройство нужно настроить.

Этапы настройки магнето:

снять свечу с двигателя; через образовавшееся отверстие провернуть коленвал по часовой стрелке до попадания поршня в верхнюю мертвую точку; осторожно поворачивая вал обратно, установить поршень на 5-6 мм ниже этой точки; снять крышку магнето и поворачивать валик, пока контакты прерывателя не окажутся разомкнутыми; обеспечить вход выступов полумуфты точно в пазы шестерни привода; закрепить устройство болтами, закрыть крышку; ввернуть свечу на место

Как проверить катушку зажигания

Катушка зажигания ВАЗ – схема

Предотвратить отказ оборудования или его плохую работу можно, проводя периодический контроль за показателями КЗ. Как проверить бобину на работоспособность подскажут различные методы диагностики. Процесс проверки для современных автомобилей примерно одинаков.

Визуальный вариант

Первое, что проводят, чтобы понять состояние катушки зажигания – их осматривают зрительно. Для этого придется снять КЗ с применением торцевого ключа на 10 либо Torx E8.

На что надо смотреть:

• на возможные трещины и повреждения корпуса и резинового колпачка,
• на пластиковые части – нет ли вытекания массы или оплавления,
• на положение пружины внутри узла.

Способ «Искра на свече»

Проверка «на искру» проводится несложно. Внимательно осматривают изоляцию провода от катушки к свече. Наконечники свеч вывинчивают и связывают за «юбки», расположив в 2-4 см одна от другой. Включают зажигание от первого оборота стартера. Наблюдают за искрой – она должна быть постоянной, устойчивой и иметь яркий фиолетовый оттенок. Тогда можно говорить об исправной работе КЗ.

Простой метод – смена места

Есть еще один простой способ диагностики катушек – поменять их местами. Неисправный блок вызывает пропуск зажигания на конкретном цилиндре, это хорошо заметно. На дисплее авто с автоматизированной системой управления видна ошибка «P0302.

Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.

Проверка катушки разрядником

Искровой разрядник – несложное устройство с контактами и проводом, который подключается на массу. Расстояние между контактами можно регулировать: выставляется зазор, такой же как в свече зажигания – 2-3 мм или 20-30 мм для высоковольтной части КЗ. Особенность проверки разрядником – не просто проверка свечой на наличие искры, а выяснение, как проходит работа под нагрузкой.

1. ИКЗ отсоединяют от свечи.
2. На нее устанавливают искровой разрядник.
3. Подают массу от контакта аккумулятора к разряднику. Используют провод.
4. Стартером включают коленвал в движение.
5. Наблюдают за искрой. Наличие ее говорит об исправности КЗ зажигания.

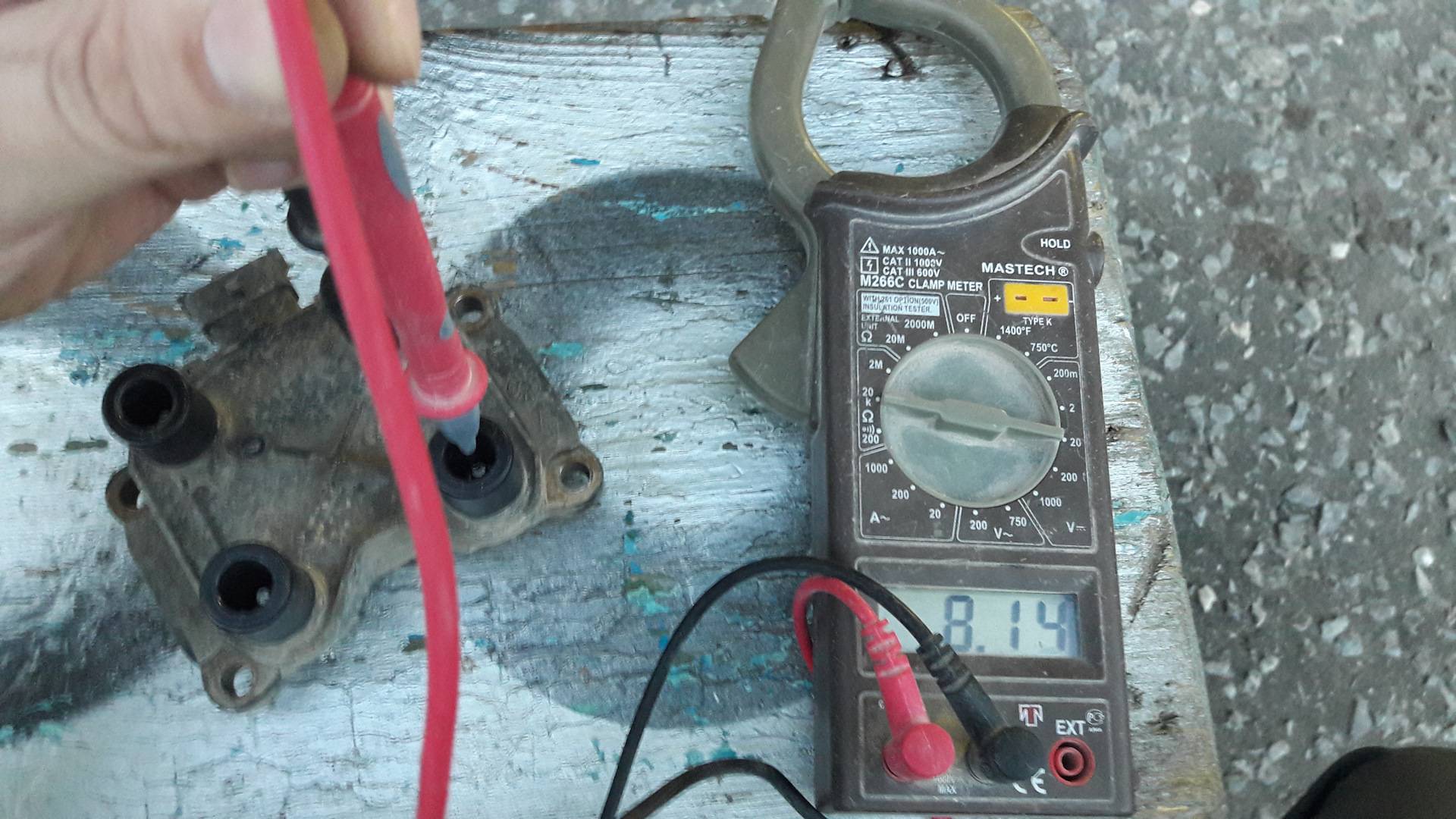

Как прозвонить ИКЗ мультиметром

Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки – ИКЗ – проводят проверку мультиметром-тестером.

Последовательность действий следующая:

• сначала выясняется уровень напряжения на выводах,
• затем промеряется сопротивление

Определение напряжения на выводе проводов

1. Снять катушку с двигателя. Для этого от нее отсоединяется колодка с проводами. В некоторых автомобилях бренда Lada, например, с мотором H4M, приходится снимать впускной трубопровод.
2. Включить зажигание. Провести измерение напряжения на колодке 3. Это один из выходов первичной обмотки. Показатель напряжения не должен быть менее 12 В. При обнаружении меньшего значения, приходится сделать вывод о неисправности проводов питания или ЭБУ. Более простой вариант – если разряжена аккумуляторная батарея.
3. Выключить зажигание.

Определение сопротивления катушки зажигания

Проводится в режиме Омметра. Мультиметр ставится на измерение сопротивления в пределах 200 ом. Проверяется погрешность прибора смыканием щупов, та величина, которая видна на дисплее будет вычитаться из конечных показателей. Проверка первичной обмотки соприкосновением щупа прибора с контактами 1 и 3. Это как раз выходы этой обмотки, поэтому сопротивление между ними мало – порядка 1 ом. Проверка сопротивления между выводами 1-2 и 2-3, то есть между выводами первичной и вторичной обмотки. Оно должно быть максимальным, поскольку во втором виде напряжение достигает десятков тысяч В. Проверка катушки зажигания мультиметром в режиме Омметра во вторичной обмотке. Для этого прибор настраивают на 2000 кОм (2 МОм). Красный щуп соприкасается с пружиной внутри колпачка, черный идет к выводу 2. Показатель будет характеризовать сопротивление вторичной обмотки

Принимается во внимание нагрев КЗ, чтобы получить адекватные показатели она должна быть остывшей

Профессиональный метод тестирования КЗ предполагает использование специального стенда для проверки. При необходимости проводится компьютерная диагностика.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

• Электрокабель;
• Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Схема зажигания бензопилы

Основные неисправности системы зажигания бензопил

Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.

Свеча зажигания

Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.

Высоковольтный провод

Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

Кнопка включения/выключения

Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.

Проблемы с модулями зажигания (катушками) цепных пил

Катушка зажигания бензопилы Husqvarna

Выключатель и модуль зажигания, который регулирует его работу, часто может выходить из строя. Также может быть неисправна и катушка. Если все элементы системы зажигания исправны, а искры нет, подозревают модуль и катушку. И проблема неисправности этих элементов в том, что нельзя отремонтировать модуль или исправить часть катушки — их нужно заменять. Конечно, если есть возможность, лучше поставить модуль с какой-то старой пилы и понять, в нем ли дело. Ведь можно элементарно допустить ошибку на каком-то этапе и подозревать то, что на самом деле работает.

Не стоит доверять всевозможным тестерам — они часто показывают ложную информацию об исправности системы зажигания. Достоверной будет только диагностика с другим модулем или катушкой.

Если электронный модуль плохой, наблюдается такой признак: как только бензопила нагревается, подается очень слабая искра. Также после дозаправки агрегат может не запускаться. Это наблюдается из-за того, что катушка или модуль сильно греются, их сопротивление растет, поэтому искра слабеет.

Если имеются поломки системы зажигания, а опыта в их ремонте нет, не стоит пытаться все отремонтировать самостоятельно. Элементарные вещи, такие как проверка целостности свечи или проводов, могут проводиться в домашних условиях, но более сложная диагностика, а тем более замена агрегатов должна проводиться профессионалами. И тогда можно быть уверенными в качестве выполненных работ.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами. Однако в некоторых моделях могут возникнуть сложности с их снятием, так как сначала необходимо демонтировать часть элементов конструкции силовой установки. Таким образом, в первую очередь необходимо определить местоположение нужного элемента, а уже затем понять, как проверить катушку зажигания тестером.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки. При этом он должен находиться в диапазоне 0,2−3 Ом. На следующем этапе переключатель мультиметра должен быть переведен в режим «20 кОм» и выполняется контроль сопротивления между центральным контактом высоковольтного проводника и клеммой «К». Прибор в такой ситуации должен показывать сопротивление 2−4 кОм.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.
