Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, не считая подачи горючего, сначала инспектируют наличие искры на свече зажигания:

• Снимают колпачок и выворачивают свечу.
• Резьбу свечки замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную голубую искру. Электрическое — маленькую желтоватую, которую тяжело узреть на солнечном свете. Но это норма для электрических систем.
• Если искры нет, меняют свечу на гарантированно исправную и инспектируют опять.
• Если дело не в свече, снимают колпак со свечного провода и при рывке стартера инспектируют наличие искры меж обнаженным проводом и массой при зазоре меж ними 0,2-1 мм.
• Если искры на выходе нет, инспектируют либо меняют свечной провод.

Переделка катушки контактного зажигания

Катушку снимают и убирают всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков массивного провода, фактически никогда не выходит из строя. Её оставляют на месте.

Заместо снятой обмотки употребляют выносную высоковольтную катушку (бабину) от байка, двухскоростного мопеда русского периода, автомобиля. Катушку укрепляют хоть каким методом в комфортном месте. Восстанавливают схему подключения таковой же, какой она была при стационарной обмотке:

• От первичной обмотки катушки к контакту (плюс) на бабине;
• От контакта — (минус) на бабине к массе (корпусу мотора).

Недочет такового варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки просто изменяются, они доступны.

Также в сети можно отыскать описания, как отремонтировать электрическую систему зажигания Дружбы, которая обоснованно считается фактически не применимой к ремонту. Вероятен и таковой вариант, но для этого нужно быть опытным спецом в области электроники и электротехники.

READ Как Сложить Ленточную Пилу Кольцом

Об устройстве зажигания на бензопиле Дружба говорят в последующем , в каком также даны советы по регулировке:

Для обитателей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был сотворен на базе Дружбы как более мощнейший вариант для лесной индустрии). За 10-ки лет были выпущены сотки тыщ Дружб. Много их, ввиду неплохой ремонтопригодности, до сего времени в рабочем состоянии. А запчасти, в том числе и системы зажигания 2-ух видов, до сего времени можно отыскать на развалах барахолок и даже в сети на площадках типа Авито.

Характеристики

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

• вес при полной комплектации — 12,5 кг;
• габариты — 865х460х500 мм;
• длина пильной шины — 450 мм;
• емкость топливного бака рассчитана на 1,5 л топливной жидкости;
• свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

Дружба 2

Технические характеристики этой модели такие:

• мощность двигателя — 2,2 кВт;
• тип запуска пилы — ручной;
• отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

• мощность — 2,94 кВт;
• объем бака моторного масла — 150 мл;
• общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

• мощность — 3 кВт;
• расход топлива — 720 г/кВт ч;
• расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки. В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса. Это позволило намного увеличить срок службы цепи и направляющей шины.

Неисправности и ремонт бензопил Урал

В большинстве случае модели марки Урал ломаются из-за использования некачественного топлива или неправильной эксплуатации инструментов. Устранить поломки своими руками поможет тщательное изучение их причин и своевременная замена неисправных деталей

Бензопила Урал – нет искры

С этой проблемой чаще всего сталкиваются садоводы, использующие для заправки топливную смесь, приготовленную в неправильной пропорции. В результате избытки масла заливают свечу и она не может образовать искру, необходимую для воспламенения топливной смеси.

Решить проблему поможет очистка свечи. Для этого оператор должен выкрутить деталь специальным съемным ключом и промыть ее чистым бензином. Чтобы соскрести высохший нагар с наконечника свечи, его можно обработать при помощи предварительно разогретого ножа. После полного высыхания деталь нужно установить на место и попытаться снова завести бензопилу Урал. Если она по-прежнему не заводиться, значит, деталь потребуется заменить.

Что делать, если бензопила Урал не заводится?

В этом случае нужно промыть воздушный и топливный фильтр, а также просушить штатный цилиндр инструмента. Для очистки фильтров используется емкость с чистым бензином, в которую нужно положить элементы и оставить на сутки. Вентиляция цилиндра осуществляется при снятой свече путем вытягивания троса стартера.

Как только фильтра высохнут, их нужно установить обратно и завести двигатель пилы. Если он не запускается, то нужно осмотреть систему зажигания и, при необходимости, отрегулировать зазор между катушкой и маховиком.

Как отрегулировать бензопилу?

Карбюратор – это один из важнейших элементов бензопилы, основная функция которого заключается в обогащении топлива воздухом и мгновенной подачи готовой смеси в цилиндр силового агрегата.

О неисправностях карбюратора говорят следующие признаки:

• проблемы с запуском бензиновой пилы – для включения мотора требуется приложить больше усилий, чем обычно;
• нестабильная работа ДВС в разных режимах – заметны перебои при вращении мотора на холостых оборотах, а также при переходе на низкие и высокие обороты;
• резкое увеличение объемов потребляемого горючего – в среднем количество топлива повышается на 20–30%;
• повышение количества выбрасываемых отработанных газов – объемы газов увеличиваются на 50–60%, а сами испарения обретают темно-синий, коричневый или черный цвет.

Регулировка бензопилы должна выполняться на полностью исправном и стабильно работающем двигателе. Перед началом настройки потребуется промыть или заменить фильтра, проверить целостность топливных трубок, а также убедиться в отсутствии заусенцев и других повреждений на поверхности цилиндра и других деталях силового агрегата бензопилы.

Для возможности самостоятельной регулировки цепного бензоинструмента в устройстве его карбюратора предусмотрены стальные подпружиненные винты. Их количество и маркировка зависят от бренда-производителя бензопилы.

Порядок регулировки топливного узла для большинства бензопил выглядит почти одинаково.

Алгоритм действий должен быть таким:

Вначале пилу нужно заглушить и дождаться остывания ее ДВС; После этого все имеющиеся в устройстве ее карбюратора винты необходимо закрутить по ходу стрелки часов до упора; Затем каждый из винтов нужно повернуть на четвертую или пятую часть оборота в обратном направлении; Далее нужно настроить работу силового агрегата на низких оборотах. Для этого соответствующий винт потребуется начать медленно поворачивать в разные стороны

Как только мотор станет работать максимально тихо и стабильно, винт нужно оставить; Чтобы настроить холостой ход на бензопиле, необходимо обратить внимание на цепь. Если она вращается на шине, значит необходимо найти то положение винта, при котором она будет стоять неподвижно; В конце останется настроить работу ДВС на высоких оборотах. Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут

К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки

Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут. К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки.

Чтобы проверить работу бензопилы после настройки, необходимо заглушить ее и дождаться полного остывания мотора. После этого нужно завести двигатель и начать плавно выжимать рычаг акселератора. Если одновременно с этим силовой агрегат плавно набирает обороты, значит регулировка пилы была выполнена правильно.

Как производится регулировка карбюратора на бензопиле?

Если у вас возникла необходимость в регулировке карбюратора бензопилы, то наша статья Вам поможет. Итак, у карбюратора имеется 3 регулировочных винта: винт L- низкие обороты, винт H – обороты высокие и винт Т – холостой ход.

При помощи винтов H и L осуществляется регулировка соотношения воздуха и горюче-смазочной смеси, которое определяется при открытии дроссельной заслонки. Если закручивать винты (по направлению часовой стрелки), то смесь обедняется, и снижаются обороты. Если откручивать винты (против направления часовой стрелки) смесь обогащается, и растут обороты. С помощью винта Т регулируются обороты холостого хода. По направлению часовой стрелки число оборотов возрастает и наоборот.

Основную регулировку карбюратора бензопилы производят на заводе-изготовителе при испытании бензопилы. Карбюратор регулируют на смесь, более обогащенную, чем оптимальная. Подобная регулировка должна оставаться при работе пилы первые часы. После чего производят точную регулировку.

Когда вращается цепь на холостых оборотах, поворачивается против направления часовой стрелки винт T до поры, пока не произойдет остановка цепи. Регулировка карбюратора точная проводится только в разогретом состоянии высококвалифицированными специалистами при помощи специального оборудования (счетчик оборотов). Первым делом регулируют винт L, после H и в завершении винт Т.

1) Вначале требуется найти самые большие обороты холостого хода, при этом неспешно поворачивая винт L . После нахождения таких оборотов на 1/4 оборота поворачивается винт L против направления часовой стрелки. В случае, когда цепь на холостом ходу при этом вращается, нужно повернуть винт Т против направления часовой стрелки, пока не произойдет остановка цепи.

2) Регулирование винта Н сказывается на мощности и частоте оборотов. Если отрегулировать карбюратор на обедненную смесь, то получим избыточные обороты и в итоге выход пилы из строя.

После того, как прогрели двигатель на полном ходу в течение 10 секунд, нужно на 1/4 оборота винт Н повернуть против направления часовой стрелки. Далее двигатель должен поработать примерно 10 секунд. Проверяем максимальные обороты при помощи тахометра. Если максимальные обороты не совпадают с паспортными, то нужно повторить операцию. При этом двигатель по звуку должен работать как четырехтактный.

3) Далее осуществляется регулировка точная оборотов холостого хода при помощи винта Т.. Если понадобится такая регулировка, то винт Т поворачивается по направлению часовой стрелки при работающем двигателе, пока пильная цепь не примется вращаться. А потом поворачивается винт в обратном направлении, пока цепь не прекратит вращение.

Если двигатель разгоняется незамедлительно и по звуку работает на полном газу как четырехтактный, следовательно, регулировка карбюратора бензопилы произведена верно.

Генератор из запасного магнето

Для оборудования мотора электрогенератором следует вынести из магнето конденсаторы и укрепить их, например, на фланце картера между глушителем и катушками зажигания. Конденсаторы лучше поместить в защитный футляр и закрепить таким образом, чтобы исключить возможность вибрации, как самих конденсаторов, так и их выводов.

Освободившиеся резьбовые отверстия в основании магнето, предназначенные для крепления конденсаторов, нужно заглушить шпильками или прутками из алюминиевого сплава. На стойки нужно установить генераторную катушку от другого магнето, предварительно расточив пространство между стойками так, чтобы там поместился каркас катушки.

Прижав сердечник башмаками к стойкам, нужно наметить центры отверстий для его крепления. Резьбовые отверстия для крепления сердечника следует делать сквозными.

Выводы катушки можно закрепить хомутиками под винты крепления сердечника и пропустить их через отверстия в основании магнето.

Генератор отдает максимальную мощность при силе тока 1,5-1,7 А и напряжении 18 — 20 В, поэтому для фары необходимо подобрать лампочку, соответствующую этим параметрам. Лампочки, рассчитанные на ток 1 А и менее, должны иметь номинальное напряжение 24 В.

Характеристики

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, не считая подачи горючего, сначала инспектируют наличие искры на свече зажигания:

• Снимают колпачок и выворачивают свечу.
• Резьбу свечки замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную голубую искру. Электрическое — маленькую желтоватую, которую тяжело узреть на солнечном свете. Но это норма для электрических систем.
• Если искры нет, меняют свечу на гарантированно исправную и инспектируют опять.
• Если дело не в свече, снимают колпак со свечного провода и при рывке стартера инспектируют наличие искры меж обнаженным проводом и массой при зазоре меж ними 0,2-1 мм.
• Если искры на выходе нет, инспектируют либо меняют свечной провод.

Переделка катушки контактного зажигания

Катушку снимают и убирают всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков массивного провода, фактически никогда не выходит из строя. Её оставляют на месте.

Заместо снятой обмотки употребляют выносную высоковольтную катушку (бабину) от байка, двухскоростного мопеда русского периода, автомобиля. Катушку укрепляют хоть каким методом в комфортном месте. Восстанавливают схему подключения таковой же, какой она была при стационарной обмотке:

• От первичной обмотки катушки к контакту (плюс) на бабине;
• От контакта — (минус) на бабине к массе (корпусу мотора).

Недочет такового варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки просто изменяются, они доступны.

Также в сети можно отыскать описания, как отремонтировать электрическую систему зажигания Дружбы, которая обоснованно считается фактически не применимой к ремонту. Вероятен и таковой вариант, но для этого нужно быть опытным спецом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба говорят в последующем , в каком также даны советы по регулировке:

Для обитателей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был сотворен на базе Дружбы как более мощнейший вариант для лесной индустрии). За 10-ки лет были выпущены сотки тыщ Дружб. Много их, ввиду неплохой ремонтопригодности, до сего времени в рабочем состоянии. А запчасти, в том числе и системы зажигания 2-ух видов, до сего времени можно отыскать на развалах барахолок и даже в сети на площадках типа Авито.

Регулировка карбюратора бензопилы Урал 2 Электрон: нюансы, видео

Бензопила Урал 2 Электрон давно зарекомендовала себя в качестве отличной рабочей лошадки, обладающей высокой производительностью, простотой в ремонте и адекватной стоимостью. Практически единственное, что может произойти с этим инструментом в процессе грамотной эксплуатации – это сбившиеся настройки карбюратора.

«Минусы» бензопил «Урал»

При многочисленных достоинствах этой техники, она не лишена недостатков. Главные из них таковы:

• большое количество ядовитых выхлопов;
• частое засорение аэрофильтра;
• большой расход бензина;
• отсюда выплывают частые проблемы с двигателем и редукторной частью

Рассмотрим модельный ряд бензиновых пил этого производителя.

Sources:

https://benzopilok.ru/remont/neispravnosti-benzopily-ural-2t-elektron.html https://mount-blade.ru/remont/remont-benzopily-ural-elektron-svoimi-rukami-benzopily-ural-obkatka-samodelki-neispravnosti-i-remont-benzopila-ural-2t-elektron-neispravnosti-i-remont.html

Как выставить зажигание на бензопиле?

Достаточно нередко обладатели бензопил сталкиваются с неувязкой, при которой движок инструмента не запускается. Одной из главных обстоятельств этой поломки служит неисправность системы зажигания, а конкретно – сбой промышленных опций узла.

Сначала обладателю пилы будет нужно отвернуть защитный резиновый колпачок и проверить свечу под ним. Полностью может быть, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях неувязка кроется не в системе зажигания, а в топливной системе, а конкретно – в разгерметизации каналов.

Но, если свеча вполне сухая, означает, может потребоваться установка зажигания на бензопиле. Для этого необходимо открутить свечу и демонтировать защитную крышку. После чего нужно измерить зазор меж маховиком и катушкой зажигания. В аннотации к каждой из моделей бензопил указан лучший зазор меж этими элементами. Почти всегда он составляет от 0,2 до 0,4 мм. Потому что маховик инструмента имеет круглую форму, то применить авто щуп для регулировки зазора не получится. Идеальнее всего использовать для этой цели особый шаблон в виде прокладки. Но отыскать его не так просто. Потому многие спецы рекомендуют использовать в качестве шаблона вырезанную полоску от пластмассовой бутылки.

Регулировка зажигания бензопилы производится довольно легко;

• Для начала ослабьте болты, фиксирующие элементы системы зажигания;
• Установите пластинку от пластмассовой бутылки меж катушкой и маховиком;
• Затяните болты до конца.

Регулируем зажигание: с чего начать?

Если в один прекрасный момент бензопила вдруг не завелась и это не единственный такой случай, значит регулировка зажигания бензопилы будет как никогда к стати. Ее необходимо производить в такой последовательности:

Читать также: Песок для формовки литейных форм

Исследовать свечу на неисправности

Работоспособные свечи всегда сухие

Обнаружив, что свеча достаточно влажная, стоит переключить свое внимание на карбюратор, неполадки которого могут привести к заливу свечной части и предотвращать искропоявление. Наличие темноватого налета — сигнал о том, что имеются проблемы в цилиндропоршневых элементах мотора

Если же предыдущий пункт проверки не дал видимых результатов, следующим шагом нужно проверить, есть ли искра

Чтобы это сделать, необходимо к цилиндру придвинуть кабель, идущий от свечи. В момент малого зазора между этими частями обязательно выделяется искра. В случае отсутствия искры, переходим к проверке напряжения. Его отсутствие может означать лишь одно – целостность провода нарушилась. Если высоковольтный кабель исправен, стоит перепроверить угол установки зажигания, ведь его несоблюдение может стать причиной того, что искра либо «спешит», появляясь слишком рано, либо «запаздывает», не успевая зажечь топливо. Ведь все ведущие специалисты делают акцент на том, что отрегулированный зазор между маховиком и катушкой зажигания – основа своевременного образования искры, и как результат – беспроблемного пуска мотора и бесперебойной работы. Другой вариант, который необходимо учитывать, проверив и исправив все предыдущие пункты, — это сама свеча, которая могла износиться и требовать замены на новую. Доброкачественная искра от новой работающей свечи внешне напоминает молнию. Если же она тусклая, стоит подробно изучить качество искры.

Для этого высоковольтный провод подсоединяют напрямую к свече. Далее рывкообразными движениями запускают стартер. По итогам наблюдений можно сделать вывод, нужно ли менять свечу, или нет.

Бензопилы «Урал» — плюсы, минусы, настройка, ремонт, обзор моделей

Бензопилы «Урал» известны уже более полстолетия: их выпуск начался в 1955 г на Пермском заводе, долгие годы работавшим на военно-промышленный комплекс страны. До сих пор их популярность не угасла: спрос все так же остается высоким не смотря на изобилие новых зарубежных торговых марок. Некоторое не хотят переплачивать: приобретение бензопилы «Урал» более бюджетное, чем аналогичных устройств от ведущих европейских производителей. Это же относится и к их обслуживанию, ремонту, которые позволяют сэкономить семейный бюджет.

Но большая часть пользователей этими бензопилами ценят традиционное качество, которое проверено десятилетиями службы не одного поколения людей.

С особенностями легендарных пил этого производителя, их строением и функциональными возможностями, а так же с нюансами обслуживания и ремонта мы познакомимся в данной статье.

Устройство бензопилы Урал

От своих рыночных аналогов, созданных на территории стран постсоветского пространства, бензоинструменты Урал отличаются улучшенной балансировкой, продуманной эргономикой и облегченной конструкцией. Это упрощает эксплуатацию моделей Урал, как в легкодоступных местах, так и при работе в условиях ограниченного пространства.

В основу бензопил бренда Урал вложен мощный бензиновый 2-тактный высококачественный 1-цилиндровый двигатель, оборудованный цилиндром с полностью хромированными внутренними стенками, усиленным кованым поршнем и объемным топливным резервуаром с широкой горловиной. Стартер фирменной модели Урал – ручной. Он имеет свободный доступ для замены пружины и очистки от пыли.

За непрерывную связь встроенного двигателя и пильных органов в базовое устройство бензопилы Урал входит высококачественное сцепление, отличающееся неприхотливостью в регулярном обслуживании и высокой пригодностью к ремонту.

Производитель предварительно предусмотрел в комплекте каждой модели Урал долговечную пильную гарнитуру, которая включает в себя металлическую шину и цепь. Для смазки цепи в устройстве бензоинструмента предусмотрен нерегулируемый масляный насос, получающий смазку из отдельного масляного резервуара. Шина модели оснащена несколькими самоочищающимися канавками, сквозь которые масло подается на цепь, и распространяется по всей ее длине.

Настройки зажигания: видео

Процесс проверки правильности установки зажигания на бензопилах Урала достаточно прост. Особенно если строго следовать этому алгоритму:

1. Урал двигатель запускается и некоторое время прогревается.
2. Владелец инструмента определяется по наиболее устойчивым поворотам шины, а затем снижает обороты двигателя.
3. Следующий шаг — рывок стартера. Более того, это должно быть сделано как можно более резко.

Если двигатель быстро набирает обороты, система зажигания установлена ​​правильно. Если этого не происходит, в этом видео вы можете увидеть весь процесс установки.

Карбюратор является важным элементом любой бензопилы, в том числе Ural 2 Electron. Продолжительность работы двигателя и общая эффективность бензопилы во многом зависят от правильной настройки.

Источник

Как завести бензопилу Урал без стартера

Чтобы завести бензопилу, нужно дать маховику вращательный момент. Продумано несколько успешных способов, как это сделать.

• Выворачивается храповик из маховика, на его место вкручивается болт. На нем гайками фиксируется шкив. На шкив наматывают шнур, запуск производится рывком шнура, как у пускового двигателя трактора времен СССР.
• Болт, вкрученный в маховик, вращают торцовой головкой, зафиксированной в электродрели.

Стихией этой тяжелой и прожорливой на бензин пилы был промышленный лесоповал. В быту она хороша для распиловки толстых стволов на древесные пни. Мнение о ней, как о надежной и неприхотливой — миф. Каждые 50 моточасов она требует глубокого техобслуживания, каждые 100 — ещё более глубокого. Об этом можно подробно узнать из Инструкции по эксплуатации бензопилы Урал 2Т Электрон (ссылка ведет на каталог с инструкциями).

Как правильно обкатать бензопилу новую Урал?

Во время первого запуска на движущиеся элементы бензиновой пилы воздействуют чрезмерные нагрузки. Чтобы снизить давление на них и избежать преждевременной поломки, нужно произвести обкатку инструмента.

Эта процедура выполняется в такой последовательности:

Вначале потребуется приготовить свежую топливную смесь. Для бензопил Урал пропорция используемого бензина и масла должна составлять 10 мл моторного масла на 1 л бензина. Важную роль играет тип горючего. Лучше всего заправлять бензопилы Урал фирменным бензином марки АИ-92

При этом нужно обращать внимание на сезонность топлива, так как многие АЗС предлагают покупателям бензин с разными свойствами для летнего и зимнего периода; Далее нужно залить масло для смазки цепи. Для этого в заводской комплектации бензопил Урал предусмотрен отдельный бак; Затем оператор должен завести двигатель пилу и приступить к распиливанию тонких веток. При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности

Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси; После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом; Затем нужно начинать распиловку крупных бревен

При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности. Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси; После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом; Затем нужно начинать распиловку крупных бревен.

Выполнять непродолжительную обкатку бензопилы Урал нужно непосредственно после каждого длительного простоя бензоинструмента. Это снизит риск заклинивания двигателя и существенно продлит сроки эксплуатации его цилиндро-поршневой группы.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

• Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Для верности рекомендуется внимательно изучить документацию на приобретенную модель и следовать требованиям изготовителя.

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Husqvarna применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Зажигание бензопилы Урал

Зажигание бензопилы Урал является довольно простым устройством. но достаточно надежным в работе.О том как отремонтировать систему зажигания бензопилы своими силами поговорим немного ниже. Система зажигания бензопилы Урал.2Т Электрон, состоит из магнето бесконтактного типа ЭМ-1,провода зажигания, маховика, изолятора с помехоподавляющим устройством и свечи зажигания.

Фото-1.Принципиальная электрическая схема магнето.

На фото-1 вы можете посмотреть принципиальную электрическую схему магнето бензопилы Урал:- ЭМ-1.

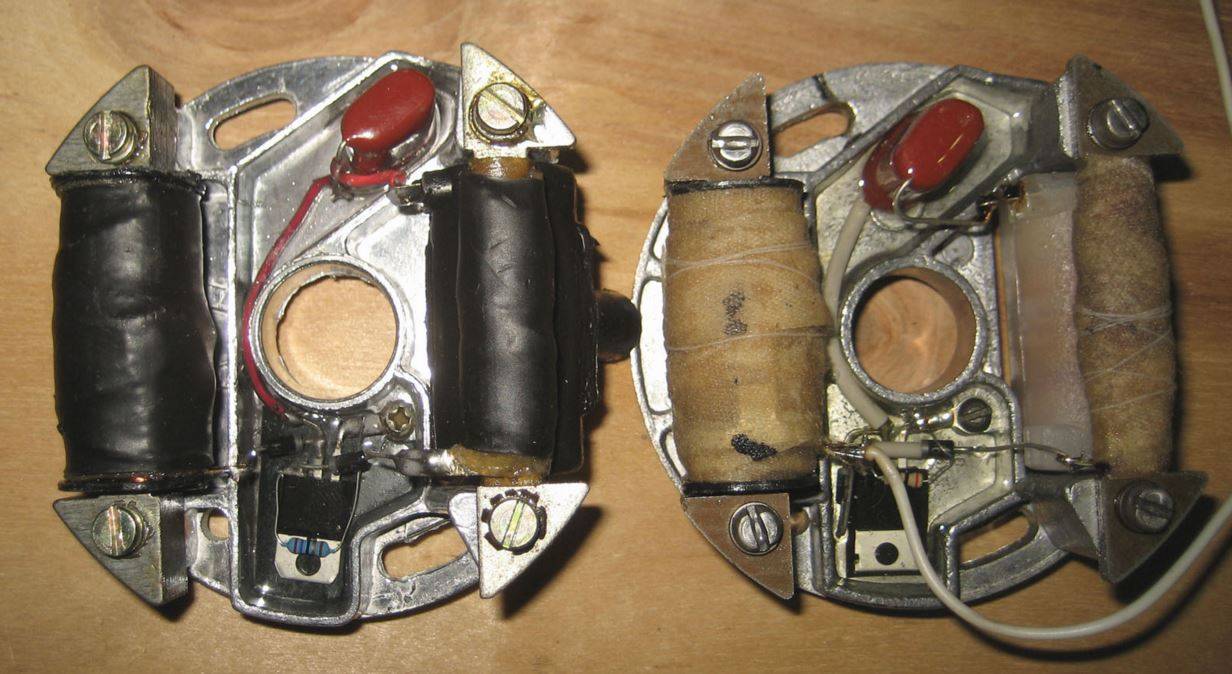

Фото-2.Устройство магнето ЭМ-1 бензопилы Урал-2Т Электрон.

Внешний вид магнето ЭМ-1 бензопилы Урал-2Т Электрон.

Магнето бензопилы состоит из генераторной катушки-1,управляющей катушки-2,высоковольтного трансформатора-3,основания магнето-4,ВВТ.высоковольтного вывода-5,Риски установочного угла опережения-6,электронного блока-7,конденсатора-8.Полупроводниковые элементы бесконтактного магнето ЭМ-1 (тиристор,конденсатор и резистор,а также пять диодов) смонтированы в камере основания магнето и залиты специальным герметизирующим компаундом.

Таким образом, магнето работает как одно целое и в случае выхода из строя одного из установленных элементов, ремонту не подлежит.Просто выбрасывается и на его место устанавливают новое магнето.

Рекомендуем почитать статьи на эту тему на сайте http://stroivagon.ru :

Зажигание бензопилы Урал, извлечение маховика

Маховик бензопилы является четырехполюсным и устанавливается на коленчатом вале двигателя бензопилы.

Фото-3.Четырехполюсный маховик бензопилы.

Внешний вид четырехполюсного маховика бензопилы.

На коленчатом вале фиксируется шпонкой и крепится гайкой.Храповик крепится в ступице маховика и служит для пуска двигателя.Рассмотрим случай как необходимо извлечь маховик для того чтобы добраться до магнето и отремонтировать.Маховик извлекается очень просто и легко с помощью храповика,но как это сделать покажу немного ниже.

Для того чтобы извлечь маховик, необходимо открутить сперва храповик.Храповик вращается вместе с коленчатым валом, поэтому прежде чем его откручивать, следует заблокировать вращение коленчатого вала.Вращение коленчатого вала блокируем со стороны установки ведущей муфты.

Следующим нашим шагом после блокировки коленчатого вала является извлечение храповика.Далее в храповик вставляем обыкновенную шайбу и закручиваем храповик обратно.

Фото-5.Закручиваем храповик с установленной шайбой обратно.

Использование гаечного ключа для закручивания храповика

Для закручивания храповика блокируем вращение коленчатого вала и используем гаечный ключ.Одновременно с закручиванием храповика происходит и само извлечение маховика с коленчатого вала.Маховик извлекается только таким способом,то есть с помощью храповика!

Извлечение маховика с коленчатого вала

Извлекаем маховик и принимаемся далее за ремонт магнето.Как я уже говорил немного выше,магнето не ремонтируется, поэтому его извлекают и выбрасывают.А на его место устанавливают новый и совмещают риски.

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

Как выставить зажигание на бензопиле

Временами должна производиться регулировка зажигания бензопилы. Данное действие предполагает выставление правильного зазора свечки зажигания меж катушкой и маховиком. Параметр находится в зависимости от модели бензопилы. Он указан в аннотации по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм. Наличие правильного зазора принципиально для того, чтоб искра появлялась в подходящий момент, т. Е. Не ранее и не намного позднее подачи горючего.

Отрегулировать зажигание на бензопиле посодействуют особые шаблоны, но не всегда целенаправлено получать их для разового использования. Потому их можно поменять на самодельный. Для его производства нужно вырезать из пластмассовой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После чего можно установить зажигание, действуя в последующей последовательности:

• Открутить малость болты зажигания для ослабления.
• Магниты, которые размещены на маховике, подвести к катушке зажигания.
• Зажать пластиковую пластинку меж маховиком и катушкой, а потом назад закрутить болты.
• Полоску вытащить.
• Прокрутить маховик в полный оборот пару раз попорядку, при всем этом необходимо смотреть, чтоб он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не вышло, то деталь необходимо поменять, так как ремонт нецелесообразен.

Что делать, если нет искры на мотоблоке?

Если после проведенных тестов выяснилось, что пропала искра, то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ; свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора; в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой; реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений

Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место. Если это не помогло, значит свечу необходимо заменить

Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно

Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.
