Траворезка из триммера
Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:
• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).
Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:
• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.
Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.
Набор пробойников отверстий
Подготовительные мероприятия
Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:
• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
• в них вставляют пилку электролобзика и вырезают трапеции;
• обрабатывают срезы напильником или наждачной бумагой;
• по центру днища высверливают отверстие под вал измельчителя;
• из стальной сетки вырезают круг размерами по диаметру дна;
• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.
Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.
Ножки делают следующим способом:
• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
• концы будущих опор сплющивают молотком;
• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
• сверлят по отметке отверстия;
• используя болты с шайбами и гайками, присоединяют к кожуху подножки.
После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:
• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
• собирают мотокосу;
• проверяют работоспособность техники.
Сборка измельчителя
Если после сборки триммер работает хорошо, то из него создают имельчитель травы.
• К доске хомутами прикрепляют двигатель мотокосы.
• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
• Запускают механизм и испытывают его в работе.
После проделанных действий получится агрегат, фотография которого представлена ниже.
Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).
Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.
Пошаговая инструкция и нюансы работ
1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.
Пилы, набранные на ось будущего измельчителя
Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.
2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.
3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.
К раме крепится ось с дисковыми пилами
4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.
5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.
Кожух лучше выполнить из листового железа — это надежнее!
6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.
Приемный бункер легко сделать из оцинкованной стали
Конструкция измельчителя для веток и травы
Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.
Металлическая рама
Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.
Для изготовления рамы шредера используют:
- профильную трубу на 25;
- уголок на 30;
- швеллер.
Крепежные элементы:
- уши под мотор,
- гайки,
- шпильки.
Двигатель
Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.
Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.
Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.
Ножи
Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:
- для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
- режущий блок молоткового типа для перемалывания тонких прутьев;
- универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
- ножи от заводской садовой техники – кусторезов, газонокосилок;
- измельчать траву − триммерная леска;
- дробилка для пней из рубанка;
- два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.
Самодельные ножи делают из рессор.
Защитный кожух
Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.
Емкость для приема опилок
Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.
Электрические провода и кнопка пуск/стоп
Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:
- отключение, включение электрооборудования;
- изменение направления вращения (реверс).
Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.
Как работает инструмент
Все измельчители (или измельчители) предназначены для резки ветвей, травы, листьев, овощей, бумаги. Для работы такого агрегата вам нужен мотор, ножи, основание, на котором все это держится, какая-то область, отверстие для кормления травы и ветвей, контейнер или просто отверстие, где уже измельчено сырье для компоста.
Шредеры работают на электрических или бензиновых двигателях. Устройство на бензине, более мощный двигатель, может обрабатывать даже ветви толщиной 5 см, работать дольше, больше, его можно передвигать по площадке (это может быть тяжело), это не зависит от электрической розетки. Но его нужно позаботиться, его нужно заполнить, кроме того, он создает шум и загрязняет воздух.
Электродвигатель считается экологически чистым, он не портит воздух, он делает меньше шума, намного легче, чем бензин, но несколько менее мощный. Измельчитель на электрической тяге не будет обрезать ветвь толщиной 4 см, она обречена на работу неподвижно возле выхода и страдает от скачков напряжения. Но летние жители обычно предпочитают это. Его мощности вполне достаточно для работы на небольшом участке, если это не огромный сад в несколько гектаров.
Фактически, режущая часть имеет разную сложность. Самая простая версия. нож с тремя лезвиями, более сложный. измельчитель со всей системой разных ножей и, возможно, мощное оборудование, в котором установлен механизм с винтами или даже турбиной. Каждый владелец может решить, насколько мощным инструментом он должен сократить ветки, травы и листья на сайте.
Если сравнивать с другими бытовыми приборами, то некоторые измельчители действуют как мясорубка. они рисуют и измельчают травы и веточки, бросают полученный продукт в блюдо или просто на пол, а другие разрезают на контейнеры, такие как кофемолки.
В весенний и осенний период на приусадебных участках появляется много мусора от деревьев, а также высохших растений. В основном садоводы используют переросшую ботву в качестве удобрений, при этом необходимо, чтобы остатки травы и веток перегнили. Для ускорения процесса разложения необходимо измельчить остатки, в связи с этим применяется измельчитель для веток. Данное приспособление поможет легко и безопасно справиться с поставленной задачей.
Выбор двигателя
Основными критериями при выборе электрического мотора для изготовления самодельного измельчителя являются его мощность и скорость вращения вала. Чем выше эти показатели, тем более эффективным и функциональным получится механизм.
Подходящими «донорами» двигателя для дачного измельчителя травы и веток могут стать домашние электроприборы, имеющиеся в пользовании или отслужившие свой срок службы, но находящиеся в исправном состоянии:
- Угловая шлифовальная машина УШМ или болгарка;
- Старая стиральная машина.
У стиральных машин мощность составляет 180 Ватт при максимальной скорости вращения 200-2400 оборотов в минуту. Если использовать ременную передачу при сборке устройства, то подбором шкивов можно добиться и более высокой скорости, но, к сожалению, мощность мала. Такой двигатель можно устанавливать на измельчители травы. Для более твердого и толстого сырья он слаб.
Силовые установки от бытовых угловых шлифмашин имеют более внушительные показатели – от 600 до 1500 Вт при скорости от 15000 до 6800 об/мин соответственно. Чем больше мощность, тем большего диаметра отрезные или шлифовочные круги (115-230мм) могут быть установлены. Чем больше круг – тем меньше скорость вращения. Недостатком таких электромоторов может стать то, что в их конструкции есть коллектор и передача тока на обмотки осуществляется посредством щеток из графитового состава. Со временем такой контакт, по мере загрязнения, может вызывать искрение и дополнительный нагрев узла.
Садовые дробилки, имеющие силовую установку 1,5кВт способны перерабатывать ветки и стебли толщиной 10-15 миллиметров.
Подводя итоги, можно сделать вывод, что соорудить аппарат для дробления травы и зерна (для получения комбикорма из злаков и зерновых культур) можно из стиральной машины, использовав двигатель. Кроме того, в качестве емкости для дробления может быть использован и ее водяной бак из нержавеющей стали.
Если Вы хотите своими руками сделать измельчитель для травы, стеблей растений, веток деревьев и кустарников – три в одном, то в качестве силовой установки можно использовать электрический двигатель от болгарки. Именно на этом варианте и остановимся.

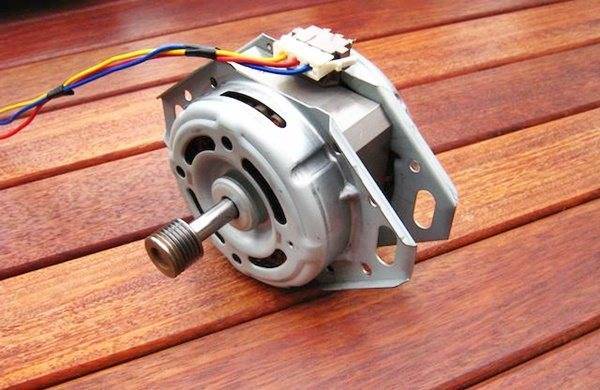

Двигатель
Что делать с щепой
После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.
Вот только некоторые возможности использования щепы и молотой травы:
- в качестве мульчи;
- щепу, как наполнитель при производстве арболита;
- древесиной можно топить, как вариант делать топливные брикеты;
- в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
- в декоративных целях (различные поделки);
- из щепы делают плита типа OSB или ДСП;
- траву, как и опилки, можно использовать для заготовки компоста;
- из рубленой зелени делают питательные настои для подкормки растений;
- молотую зелень применяют для кормления домашней птицы.
Это только некоторые, но далеко не все возможности применения щепы и зелени.
Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.
Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.
Шредеры дробилки для измельчения древесины с небольшим количеством металлических примесей
К преимуществам таких дробилок относится их неприхотливость, редкая замена измельчающих частей и возможность перерабатывать отходы с небольшими металлическими включениями (к примеру с гвоздями). Это удобно при наличии собственной котельной на территории производства, когда все отходы можно измельчать на сжигание.
К недостаткам таких дробилок можно отнести плохое качество получаемой щепы. Каждый специалист знает, что самая лучшая щепа это резанная, в данном случае при переработке сырой древесины мы получаем рваную щепу, а при измельчении сухих отходов получают ломанную щепу.
Шредеры как и дисковые дробилки бывают:
Мобильные. Используются для измельчения древесины на лесосеках.
Удачи и до новых встреч!
Инструкция по сборке двухвалкового шредера
Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.
Чертеж для сборки валов двухвалкового измельчителя
Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.
Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.
Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.
Чертеж расположения валов на раме двухвалкового шредера
Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.
Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.
Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.
Двухвалковый измельчитель, сделанный своими руками
Самодельный измельчитель травы из болгарки
Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:
• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.
Из инструментов потребуются:
• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.
Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.
Создание измельчающего агрегата производят в такой последовательности:
• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
• ставят нож или диск на углошлифовальную машинку.
В итоге получится конструкция, представленная на фото далее.
Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.
Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.
Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгаркидлиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.
Критерии выбора садового измельчителя
По принципу работы садовые измельчители напоминают большие мясорубки, у которых можно отличаться рабочая часть, общая форма, габариты. Так как это дорогостоящее оборудование, допустить ошибку при выборе будет критично
Чтобы этого не случилось, важно знать, на что обратить внимание в первую очередь
Тип двигателя
Выбирая шредер для веток, первое, на что нужно обратить внимание – тип двигателя. Он может быть электрическим или бензиновым
Зависимо от типа двигателя, изменяются возможности, автономность инструмента, особенности его эксплуатации и обслуживания.
Преимущества электрических двигателей:
- нет необходимость покупать топливо и постоянно заполнять измельчитель;
- нет вредного выхлопа в атмосферу;
- экономичность эксплуатации;
- низкий уровень шума при работе;
- простое техническое обслуживание;
- простая и надежная конструкция.
Из недостатков нужно отметить несколько моментов:
- нужно подключение к сети электроснабжения, что делает инструмент не автономным в отличии от бензиновых шредеров;
- провод может мешать работать с инструментом;
- не рекомендуется работать шредером в мокрую погоду;
- низкая мощность по сравнению с бензиновыми инструментами.
Преимущества измельчителей с бензиновыми двигателями:
- высокая мощность шредеров, производительность.
- автономность в плане работы.
- можно использовать измельчитель в любую погоду.
Недостатков у бензиновых инструментов достаточно много: загрязнение окружающей среды выхлопами, высокий уровень шума при работе: необходимость регулярно покупать топливо и заправлять шредер.
Для личного использования на даче или приусадебном участке обычно выбирают электрические модели. Бензиновые больше подходят для профессиональной эксплуатации.
Режущая часть
Современный садовый измельчитель веток может быть оснащен различными типами режущих частей.
- Дробилка червячного типа. По своему внешнему виду она напоминает большую мясорубку. С ее помощью можно эффективно измельчать траву, небольшие ветки, диаметр которых не превышает 4 см. Единственный недостаток – требуется регулярная чистка режущей части.
- С несколькими ножами. Самые простые и маломощные измельчители, которые подойдут для работы с небольшой травой, мелкими ветками. Чтобы перерубать более толстые ветви, придется покупать измельчитель с 4 или 6 ножами.
- Режущий вал. Универсальные измельчители, которые более эффективны при работе с большими ветвями. Могут разрубать ветки диаметром до 8 см. Главный недостаток – нужен мощный двигатель для работы с подобными шредерами.
- С цилиндрической режущей частью. На таком инструменте устанавливается фреза в форме усеченного конуса или цилиндра. На оснастке закреплено несколько боковых ножей. Подходит для работы с различными ветками и травой.
Дополнительные опции
Выбирая измельчитель на дачу, отдельное внимание нужно уделить дополнительным функциям инструмента
- Возможность регулировки ручек по высоте.
- Автоматическая подача веток в рабочую часть и далее измельченных отходов в бункер.
- Дополнительный шумопоглощающий кожух.
- Турборежим для максимально быстрого измельчения материала в мульчу.
- Наличие штатного толкателя для того, чтобы выбрасывать мусор наружу.
- Регулятор для изменения скорости вращения рабочей части.
Важнейшая дополнительная функция подобных инструментов – реверс. Она нужна для автоматической очистки рабочей части от забившегося с ней мусора.
Общая эргономика и уровень шума
Выбирая лучшую модель шредера, есть еще несколько важных моментов
Нужно уделить внимание общей эргономике:
- масса и габариты инструмента;
- расположение и форма ручек;
- объем бункера для мульчи;
- ширина и диаметр колес.
Еще один важный момент – уровень шума. Он не должен превышать 80 дБ, чтобы не доставлять дискомфорта при работе и шредером.
