Как прицепить плуг к мотоблоку

Советы и рекомендации

Не всегда есть смысл стараться пахать мотоблоком с плугом как можно глубже. Культуры с поверхностными корнями истощают поверхностный слой. Подъем наверх питательного слоя при вспашке для них важен. Другие культуры имеют корневую систему глубиной до 0,7 – 1 м, для них глубина вспашки не имеет такого значения. Достаточно 15 см.

На видео показано, почему мотоблок ведет в сторону и как можно решить проблему с неправильной настройкой плуга:

Большое значение имеют механические свойства грунта. Тяжелые и плотные суглинки, окаменевшие в засушливый год плуг мотоблока, может не взять совсем. Или будет пахать, но очень тяжело, выворачивая крупные глыбы. В этом случае надо дождаться оптимальной влажности. После дождя грунт становится мягче, как только земля перестанет налипать на обувь, можно пробовать пахать.

В этом случае корни сорняков выбираются вручную, участок оставляют до лучших времен или пашут отдельно, не растаскивая корни по участку. Такие сорняки лучше всего копать обычной лопатой.

Как видно, чтобы правильно культивировать огород мотоблоком, нужно всего лишь подходящий мотокультиватор, правильно настроенный плуг и опыт.

Установка и регулировка плуга для мотоблока «Нева»

Если вы не знаете, как правильно установить плуг к мотоблоку «Нева», тогда вам нужно четко следовать инструкциям. Плуг и сцепка — это важные детали, которые как раз и участвуют в обработке земли. Их нужно соединить вместе, а затем установить на мотоблок.

Для начала необходимо прикрепить сцепку на плуг. У разных моделей плугов, соответственно, разные устройства сцепок. Часто приходится повозиться с креплением сцепки на плуг.

После этого плуг крепится на мотоблок.

Как проводится настройка плуга? Многие фермеры задаются этим вопросом, так как главная задача плуга — это аккуратная и качественная обработка земельного участка.

Первым делом, как только ваш плуг оказывается на месте работы, вам нужно заменить колеса на грунтозацепы. Для этого под сцепку устанавливается специальная подставка

Важно провести монтаж таким образом, чтобы узкие участки грунтозацепа смотрели в направлении движения оборудования

На стойке вы найдете отверстия, благодаря которым вы можете регулировать глубину канавки в земле.

После этого проводится непосредственно регулировка плуга. Плужную пятку располагают параллельно земле и фиксируют болтом регулировки.

После этого нужно наметить место борозды и примерно отметить ее середину. Первую вспашку следует проводить на маленькой скорости, что позволит вам наблюдать за процессом работы, а также за поведением техники. Глубина борозды должна быть не меньше 15 миллиметров, если у вас получается меньше, отрегулируйте технику.

Если у вас все получилось, а борозды выглядят ровными и аккуратными, вы можете увеличивать скорость отрегулированного плуга на мотоблоке «Нева».

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание: он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

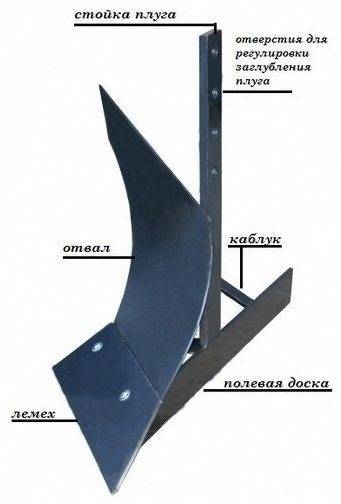

На рисунке (схеме) показано, как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором или мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором или мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел нужно присоединить на кронштейн культиватора, слегка фиксируя, и затем произвести настройку по параметрам:

• глубина вспашки;
• угла наклона отвала;
• угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно: полевая доска должна полностью соприкасаться с поверхностью земли, а стойка должна быть перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Чтобы отрегулировать угол наклона отвала, культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончании выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

После проведения указанных выше настроек плуг полностью готов к эксплуатации — можно пробовать пахать в огороде. Но перед тем, как начать им основательно пахать, особенно целину, выполняют контрольную вспашку и оценивают правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины

Обратите внимание на то, как заглубляется плуг

При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва, то вспахивание проводят в два захода. При первой вспашке устанавливают заданную меньшую глубину, при второй — большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезу для пахоты. Средние по площади наделы так же возделывают культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину — при помощи мощного мотокультиватора, например Нева, и навесного плуга. Вы можете разработать собственную методику настройки плуга, которая подходит для вашего мотоблока. Прицепить плуг на мотоблок не составит труда.

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта.
Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Инструкция по созданию плуга

Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.

Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла. Отверстие в передней части рамочной конструкции необходимо тщательно заварить.

Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.

Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.

Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы. Для заточки режущей части лемеха можно использовать наковальню.

Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.

Собираем плуг. Потребуется стальной лист площадью 0,25 кв. м. К нему надо приварить все детали, начиная с бокового щитка и кончая лемехом. Работу следует выполнять особенно тщательно. Далее берём молоток и зубило и отсоединяем металлический лист, на котором велись сварочные работы.

Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.

Как отрегулировать плуг на мотоблоке?

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Виды плугов для мотоблока «Нева»

Плуг состоит из лемеха с необычной формой, и пятки, которая и обрабатывают залежавшуюся почву. Лемех изготовлен из очень прочного металла, так как именно на него будут оказываться самые большие нагрузки. На мотоблоки разных моделей плуги тоже подбираются индивидуально, но в продаже есть универсальные изделия:

1. Однокорпусный. В данном случае есть всего один лемех, который обрабатывает легкие почвы;
2. Роторный. Есть несколько рабочих лопастей;
3. Оборотный. Лемех изготовлен в виде пера, что значительно облегчает переворот почвы даже более твердых типов.

Оборотный плуг переворачивает почву в направлении одной стороны, поэтому когда вы доходите до конца, вам нужно будет вернуться на начало борозды. С реверсивным плугом дела обстоят проще — дойдя до конца, вам нужно лишь перевернуть лемех и продолжить работу. Такая конструкция позволяет не просто вспахивать землю, но и собирать урожай корнеплодов.

Для мотоблока «Нева» есть такой вид оборотного плуга, как плуг Зыкова. Данный агрегат особо выделяется из-за своих характеристик. Плуг для мотоблока «Нева» Зыкова состоит из:

• Правостороннего и левостороннего корпуса с лемехом и отвалом;
• Опорного колеса;
• Крепления конструкции к грядилю;
• Механизма с фиксацией корпусов плуга;
• Полевой доски. Она обеспечивает устойчивость агрегата во время работ на земле.

Оборотный плуг крепится к мотоблоку «Нева МБ2» с помощью специального кронштейна.

Устанавливать роторный плуг нецелесообразно, если ваш участок маленький, так как конструкция стоит достаточно дорого. Он работает за счет расположенных на одной оси лемехов. Когда вы включаете агрегат, ось начинает вращаться, перебрасывая почву. Вспашка может проводиться до глубины в 30 сантиметров.

С каким навесным оборудованием работает мотоблок

Любой опытный фермер знает, что при помощи мотоблока, культиватора или иной мототехники можно механизировать практически все сельскохозяйственные работы, начиная от обработки земли для подготовки её к посевам и заканчивая перевозкой собранного урожая. Универсальными мотоагрегаты стали благодаря возможности применения разнообразного навесного оборудования. Так, например, для обработки паханой земли и возделывания целины созданы не только отвальные и прочие плуги, но и:

• бороны;

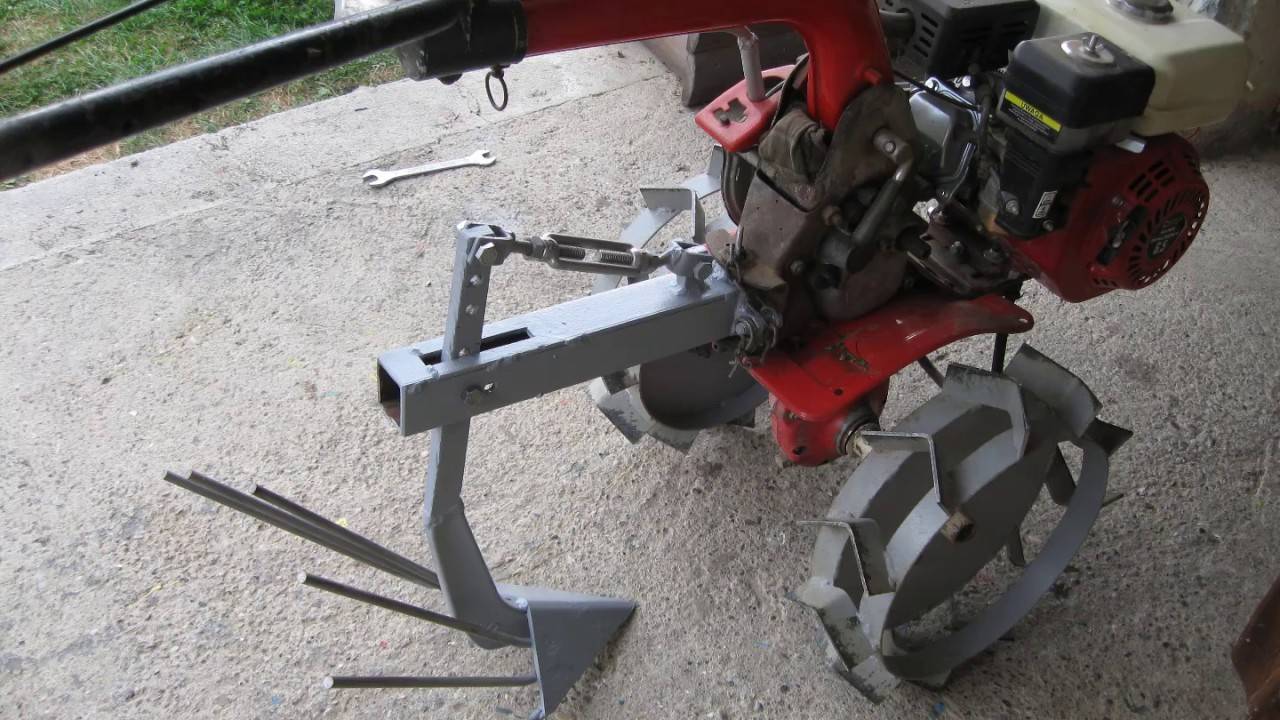

• окучники;
• почвофрезы;
• плоскорезы-пропольники.

Бороны служат для того, чтобы пахать целину, а так же для предпосевного или послеуборочного рыхления пахотной почвы на глубину 7-14 см. С помощью боронования мотоблоком, культиватором выравнивают поверхность, закрывают влагу, уничтожают сорную траву. Рабочими органами таких сельхоз орудий выступают металлические зубья или диски сферической формы. На этом видео можно наглядно посмотреть, как правильно пахать мотоблоком и самодельной бороной.

При помощи окучника производят окучивание картофеля, нарезание борозд для посева семян, засыпку посадочного материала, а так же присыпание сорняков непосредственно в зоне рядков. Приспособления для окучивания бывают однорядные и двухрядные, с фиксированной и регулируемой шириной захвата, различимые как по конструктивному решению, так и по своей эффективности. Здесь представлено видео о том, как мотоблок Нева МБ2 производит обработку с навесным двухрядным окучником-пропольником.

Почвофрезой можно пахать целину, проводить предпосевную и основную обработку вспаханной земли. Данное сельскохозяйственное орудие позволяет фрезеровать, культивировать землю и качественно готовить её к посеву. Оно способно не только вспахать почву, но и раскрошить крупные пласты, перемешать с удобрением, измельчить частицы жнивья, разровнять посевную площадь. Почвофрезы для вспашки бывают разного типа, в зависимости от количества режущих элементов. На этом видео показано, как на деле пахать мотоблоком с установленной на нём фрезой.

Плоскорез прополочный помогает подрезать сорняки, расщелить и разрезать канавки без оборота пласта, вспахать и размельчить землю. Плоскорезы бывают со всевозможной шириной захвата и глубиной обработки, что позволяет выбирать их под конкретные условия обработки сельскохозяйственных наделов и культур. О том, как на практике осуществлять обработку навесным плоскорезом хорошо демонстрирует это видео на примере мотоблока Днепр.

Кроме перечисленных съёмных инструментов, созданных для того чтобы пахать целину и обрабатывать пахотную землю, с мотоагрегатом применяют грабли, дровоколы, сеялки, измельчители, культиваторы, косилки роторные и сегментные, лопаты отвалы, опрыскиватели, щётки подметальные, снегоуборщики и прочее. Имея в наличии основной набор навесных сельхоз орудий можно мотоблоком или мощным культиватором выполнять всевозможные хозяйственные задачи, в частности, предпосевную вспашку земли, посев и посадку культур, внесение удобрений, междурядную обработку посевов, уборку корнеплодов, сезонную заготовку зелёных кормов.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

• Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
• Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
• Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как правильно установить?

Сначала надо поставить серьгу. Уже к ней надо будет присоединять рабочую часть. Прикрепляют ее, используя шплинты и втулки

Важно: крепления следует вставлять во второе снизу отверстие. Это позволяет отрегулировать заглубление фрез оптимальным образом для полноценной обработки земли. Бывает так, что стандартного заглубления (на 20 см) оказывается недостаточно

Чтобы настроить сошник на более глубокий заход, его опускают и прикрепляют к серьге сквозь верхние отверстия. Наоборот, если требуется обработать только самый верхний слой земли, перед применением инструмента его прикрепляют через нижнее отверстие. Специалисты рекомендуют первоначально устраивать пробный прогон мотоблока. Только он покажет, все ли сделано правильно

Бывает так, что стандартного заглубления (на 20 см) оказывается недостаточно. Чтобы настроить сошник на более глубокий заход, его опускают и прикрепляют к серьге сквозь верхние отверстия. Наоборот, если требуется обработать только самый верхний слой земли, перед применением инструмента его прикрепляют через нижнее отверстие. Специалисты рекомендуют первоначально устраивать пробный прогон мотоблока. Только он покажет, все ли сделано правильно.
