Как правильно поставить пилу на циркулярку ручную

Виды дисков

Для работы с древесиной недостаточно приобрести хороший электрический инструмент с одним отрезным кругом. Этот повсеместно востребованный материал имеет множество сортов. И у каждого из них своя твердость и упругость.

К тому же в процессе работы возникают задачи различной сложности. И для их решения требуется индивидуальный подход. То есть, применение определенной насадки, подходящей для самой качественной обработки. Поэтому арсенал мастера должен быть укомплектован на все случаи жизни.

Пильный диск по дереву для циркулярки выпускается всего в двух видах. Монолитная конструкция полностью состоит либо из высокоуглеродистой стали, либо быстрорежущей. Недорогое изделие способно справиться с любой древесиной. А кроме этого может распиливать полимерные сплавы.

Хорошим достоинством литого диска является простота заточки. При этом ее можно делать многократно и самостоятельно. Из-за этого инструмент имеет очень большой ресурс работы.

Набор литых пильных дисковИсточник prom.st

Твердосплавная конструкция изготавливается из инструментальной стали. Но ее зубья сделаны из очень прочных сплавов, в которые добавляется карбид вольфрама. Такое решение позволяет распиливать не только самую капризную древесину, но и обрабатывать многие металлы.

Кроме этого конструкция с твердыми напайками имеет еще ряд достоинств по сравнению с монолитной:

Разводка зубьев диску не требуется.
Одна заточка резцов позволяет проработать время, при котором монолитный аналог будет несколько раз перетачиваться. Поэтому ресурс у твердосплавного диска в несколько раз больше.
Проходит любой материал буквально с идеальным чистым резом и затрачивает на это меньше времени.

Но заточку твердосплавного диска для циркулярной пилы в домашних условиях не выполнить. Для это требуется специальное оборудование. Да и цена на такой инструмент очень высока. Правда эксперты утверждают, что диск успевает окупиться еще до перезаточки. И многие мастера не тратятся на нее, а сразу покупают новый отрезной круг.

Диск с твердосплавными резцамиИсточник s-bol.com

Помимо основных двух видов дисков для циркулярки, следует упомянуть о дисковых фрезах. Инструмент разрабатывался для обработки металла, но многие операции по древесине выполняются именно с его помощью. Например, фрезу применяют, когда нужно выбрать паз у деревянного изделия.

Последние проверки

Выполненные предыдущие операции повысят качество работы на циркулярном станке, но стоит также позаботиться и о безопасности. Взгляните на расклинивающий нож, который должен стоять посередине диска и под прямым углом к плоскости стола. Проверяется это ровной планкой и тем же чертежным угольником.

Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.

Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.

Как работать с циркулярной пилой

* * *

Владимир Боровский

эксперт категории «Ручной и электроинструмент»

В любых строительных, ремонтных работах никак не обойтись без циркулярной пилы. В профессиональных пилорамах, предприятиях по обработке древесины можно встретить этот инструмент.

В домашних условиях можно применять ручную циркулярную пилу. Во время работы с инструментом нужно быть предельно осторожным, ибо вы имеете дело с остро режущим и довольно скоростным оборудованием.

В этой статье я хочу дать вам несколько важных советов по безопасности, поскольку работа с циркулярной пилой является очень травмоопасной.

Однако, пользователю нечего бояться, если следовать нормам безопасности и правилам по уходу за циркулярками и их эксплуатации.

Циркулярная пила: устройство, как работает, какие есть виды

Работа на циркулярном станке, а также работа с ручной циркулярной пилой заключается в распиле дерева, гипсокартона (не рекомендовано), пластиковых, алюминиевых изделий, ламината. Данный инструмент позволяет сделать ровные, продольные срезы. В случае, если заготовки небольшие и нужна более высокая точность, удобнее всего будет их обрабатывать на настольной циркулярной пиле. Если распускать заготовки необходимо по длине или делать грубые срезы, вашим надежным помощником будет ручная циркулярка (дисковая пила).

Есть несколько видов циркулярных пил:

ручная пила (дисковая);
настольная;
напольная;
профессиональная.

Самые популярные сетевые дисковые пилы

Как пилить циркулярной пилой? Вопрос, с одной стороны простой, но, чтобы понять, как правильно это сделать, для начала необходимо ознакомиться с конструкцией оборудования, на котором вы собираетесь работать.

Принцип работы любой циркулярной пилы схож. Диск, установленный на вал двумя гайками, всегда вращается в сторону к оператору. Это сделано для того, чтобы во время реза заготовка не подпрыгивала, рез был ровный и можно было удержать ее руками, не получив при этом травмы. В ручной циркулярке принцип работы аналогичен — во время реза сам инструмент прижимается к обрабатываемой поверхности.

Двигатели могут использоваться как щеточные, так и асинхронные. В зависимости от типа установленного двигателя будет зависеть объем и время выполнения работы. У более дешевых циркулярных пил — коллекторные (щеточные) двигатели.

Они хороши тем, что при незначительных перепадах напряжения не теряют обороты, давая возможность инструменту работать с той производительностью, которую указывает выпускающий бренд. Но при длительной работе данный мотор перегревается и, если в конструкции, не предусмотрена защита, он может выйти из строя.

Асинхронный двигатель наоборот — может поддерживать более длительный режим работы и используется, в основном, в оборудовании полупрофессионального и профессионального класса.

Самые популярные настольные циркулярные пилы

Привод циркулярных пил бывает трех типов: ременной (устанавливается только на крупные станки), прямой (один из самых распространенных типов, который встречается у любого производителя) и прямозубая пара (в основном, используется в ручных циркулярных пилах).

Для выполнения разноплановой работы в конструкции предусмотрено достаточно много интересных технических решений. Так как у настольной циркулярной пилы двигатель находится под режущим столом, то при угле наклона и высоты пропила, специальными рычагами регулируется движение всего двигателя вместе с диском. Стол в данной конструкции является не отделимой частью корпуса. Если необходимо использовать длинные или широкие заготовки, в большинстве случаев предусмотрены дополнительные столы. Для ровного реза по длине или работы с небольшими заготовки, реза под разными углами также предусмотрена дополнительная направляющая, каретки и угловые упоры.

Так как данное оборудование имеет разные технические параметры, габариты, и, конечно, разное назначение, у вас не всегда получится купить один станок и выполнять на нем все необходимые работы. Но, если вы профи своего дела, то с помощью любого типа оборудования, сможете добиться желаемых результатов.

Виды циркулярных пил

Виды циркулярных пил.

Для бытовых нужд вполне подойдут ручные варианты, способные на поперечные, продольные и наклонные резы. Они отличаются маневренностью, легкостью и относительно небольшой ценой.

Ряд моделей позволяет делать распил не только с торца, но и в любом месте благодаря специальной функции погружения. Благодаря возможности наклона относительно плиты такие модели распиливают материал под разными углами.

Опорная плита такого инструмента изготавливается штампованным методом (подойдет для бытовых целей) либо литым (для профессионального инструмента).

Для больших объемов работ потребуется стационарная циркулярная пила со станиной коробчатого типа. Их использовали и раньше. Современные модели изготавливаются очень компактными, что позволяет размещать их на рабочих поверхностях, например, верстаках.

Для профессионалов необходимы более массивные инструменты, которые размещаются прямо на пол помещения. Они способны влиять на глубину пропила благодаря двигающемуся рабочему столу. Диск при работе остается неподвижным. Благодаря этому возможности циркулярной пилы весьма расширены.

Если работа часто ведется с переменной загрузкой, то подойдут комбинированные варианты. Они отличаются от ручных тем, что в их корпусе имеются особые крепления, дающие возможность стационарной работы на любой горизонтальной поверхности. При этом пилу закрепляют диском вверх.

Работа с дисковой пилой

Пошаговая инструкция по работе с дисковой пилой

При работе с ручной дисковой пилой следует придерживаться следующего алгоритма:

В начале работы подключите пилу к электричеству. Используйте удлинитель, если источник тока находится далеко. Пила должна получать достаточное количество электрической мощности для нормального функционирования. Проверьте изоляцию кабеля перед подключением, переключатель на пиле должен быть выключен.
Древесину для распиливания необходимо надежно зафиксировать, расположив на ровной поверхности.
Затем установите глубину пропила. Данный показатель определяется при помощи шкалы, которая находится на инструменте. Во время работы диск должен находиться в пределах материала, в противном случае вы испортите стол. Специалисты советуют устанавливать глубину пропила немного меньше, чем нужно, во избежание порчи верстака.
Проверив настройку всех механизмов, включите режущий механизм. Начинайте распил во время разгона вращающегося диска. Придерживайтесь плавного и ровного движения вдоль косильной лески распила.
Завершая работу с пилой, выключите переключатель и отсоедините ее от сети.

При выполнении работ на стационарной дисковой пиле, придерживаются следующего алгоритма:

Установите переключатель в отключенное положение. Затем соедините кабель с источником тока.
Отрегулируйте и зафиксируйте необходимую высоту среза диска.
Проверьте наличие параллельного расположения направляющей планки и пильного диска.
Запустите циркулярку, сделайте необходимый разрез дерева. Каждый разрез должен происходить за один подход.
После выполнения пильных работ, переключатель установите в нерабочее положение, кабель отсоедините от источника тока.

READ Как Пользоваться Плиткорезом Ручным Видео Русское

Техника безопасности при работе с дисковой пилой

Дисковая пила способна травмировать человека при несоблюдении техники безопасности. Рассмотрим главные правила при работе с циркуляркой.

Рабочее место при работе с дисковой пилой должно быть чистым. Непорядок на столе может привести к травмам.
Электрические элементы должны находиться в сухом месте. Не работайте на улице во время дождя. На рабочем месте не должны находиться горючие жидкости или газы.
Не подпускайте детей и посторонних людей к рабочему месту, не позволяйте им дотрагиваться до кабелей и инструмента. Храните дисковую пилу в сухом и закрытом месте, куда не смогут попасть дети.
При работе не надавливайте на пилу, это может вызвать ее поломку или резкий подъем мощности.

Надевайте защитную одежду. Очки, маска, комбинезон и перчатки.
Всегда закрепляйте обрабатываемый материал. Используйте зажимы, они безопасны. Удержание пиломатериала руками или телом влечет за собой получение травм.
Не используйте деформированные или сколотые лезвия. Пильный диск должен быть чистым и острым, это обеспечивает плавный распил древесины.
Не пытайтесь убрать отпиленный материал во время движения лезвий. Держите конечности подальше от пилы. Не забывайте о том, что после выключения, лезвия продолжают свое движение.

В статье я ознакомил вас с критериями выбора циркулярной пилы, пошаговой инструкцией по работе и техникой безопасности. Данная статья будет полезна всем, кто хочет качественно и безопасно осуществлять работу с дисковой пилой. Соблюдайте правила, своевременно проводите техническое обслуживание, и инструмент прослужит вам не один год.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная

Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти. Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски

Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.

Ручная дисковая пила

Такие электрические пилы предназначены для точного прямого распила древесных материалов небольшой толщины. Ручное циркулярное устройство имеет небольшие размеры и чаще всего используется для работы в домашних условиях.

Малогабаритное оборудование для распила древесины необходимо при внутреннем оформлении домов. Нередко ручные циркулярные пилы используют во время ремонта для раскройки ламината или отделочного материала для стен.

Как резать доску/вагонку поперек дисковой пилой

Сначала на доске отмечают линию распила. Если высокая точность ни к чему, отмечать можно карандашом, а резать прямо по линии. Если же необходимо совпадение до миллиметра, то черту проводят лезвием ножа, а резак пускают вдоль этой линии.

Затем доска закрепляется на козлах, прижимается коленом. Дисковая пила подводится к месту распила, расстояние до нее не менее 10 мм. Пилу продвигают к начерченной линии. Совместив зубцы чертой, включают электропилу и подводят ее к краю, плавно ведя вдоль. Ближе к концу распила, чуть замедлите продвижение, затем одним плавным рывком допилите оставшееся расстояние. Так можно избежать скола, который иногда возникает при поперечном распиле.

Как резать доску дисковой пилой поперек

Чтобы линия реза была идеально ровной можно использовать направляющие. Для этого подойдет большой угольник. Длинной стороной его упирают в край доски, к короткой стороне, ниже края, прижимают платформу пилы. Всю эту конструкцию двигают вдоль до тех пор, пока линия диска не совпадет с намеченной линией. Затем включается инструмент и начинается разрез. При таком способе легче контролировать направление: нужно только прижимать край платформы к угольнику.

Используем при нарезке досок направляющую — металлический угольник

Как ровно отпилить брусок, обналичку, доску с помощью “кобылки”

Разумеется, если у человека есть мастерская, то данный вопрос будет не актуален. В каждой мастерской есть тиски и решить данную проблему, очень просто. Но давайте смоделируем ситуацию, что мы находимся на даче, из инструментов у нас только ножовка по дереву

Нам нужно очень ровно и точно отрезать брусок или доску, обналичку, не важно

Если мы будем пилить на столе, то брусок начнет “дергаться”. Прижать рукой не получится, можно ногой, но не всегда удобно. Самый простой способ для крепления бруска, это сделать простую “кобылку”. Возьмем небольшие обрезки.

Скрепляем.

Примерно вот так, “кобылка” готова.

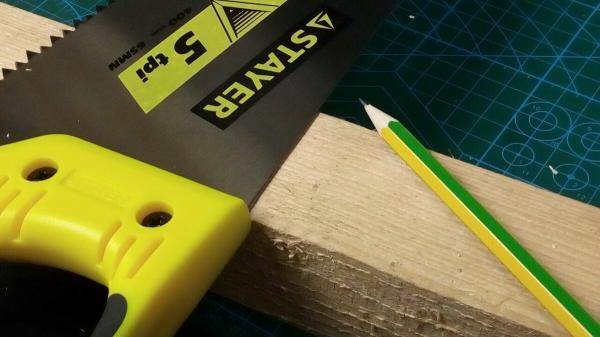

Пока отложим данный “помогатель” и сделаем разметку на бруске. Некоторые люди пилят брусок по одной линии, мы так делать не будем. 1 – Наносим линию разметки. (линия реза)

2 – Также делаем линию со стороны, которая будет отображена к нам. (линия контроля)

3 – Также, для начинающих мастеров, можно сделать линию на стороне, которая нам не видна. (потом расскажу, для чего)

Для не грубого распила, лучше использовать ножовку с высотой “зуба” 3.5-4 мм. На ножовках, указана данная информация. Устанавливаем “кобылку”, одна сторона упирается в край стола, другая сторона будет удерживать брусок.

С другой стороны, можно подложить брусок, чтобы было ровно.

На линии, которая нам не видна, мы делаем пропил 1-2 мм, она будет направляющей для нашей ножовки.

Делаем упор и начинаем пилить верхней частью ножовки, примерно под углом 30 градусов. Сначала формируем рез, у нас уже есть пропил, а затем отпиливаем нужную нам часть бруска.

Источник

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Как дисковой пилой вырезать «окно» в куске фанеры

Когда нет возможности начать рез с края, то единственным решением остается «окунание» диска в лист фанеры. Здесь главная опасность – возвратный удар, поэтому следует тщательно подготовиться к исполнению такого реза.

Сначала приложите отключенную пилу к месту реза и отметьте спереди точку так, чтобы задняя часть диска совпала с угловой точкой выреза. (рис. 1)

Крепко удерживая пилу, приложите её основание углом к отмеченной передней точке. Визуально выровняйте диск по линии пропила. По технике безопасности старайтесь встать так, чтобы не быть сзади линии пропила, а чуть сбоку.

Включите пилу и дайте ей набрать полную скорость. Постепенно без сильного нажима начинайте опускать диск в фанеру (рис.2).

Когда плоское основание полностью ляжет на фанеру, продолжайте делать пропил вперед до переднего угла (рис. 3). Вынимайте пилу, только когда диск полностью остановится.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления — вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Как выбрать

Любой инструмент имеет разделение на домашние, профессиональные и промышленные. Промышленное оборудование в домашнем хозяйстве бесполезно, но вы не можете сказать ничего профессионального

Да, это дороже, чем то, что принадлежит классу домохозяйства, но и характеристики, и, что более важно, рабочий ресурс несравненно больше. Поэтому, если это возможно, попробуйте выбрать инструмент их профессиональной серии. Вам должно быть удобно держать инструмент: вам нужно будет его обработать и контролировать его положение

Вам должно быть удобно держать инструмент: вам нужно будет его обработать и контролировать его положение

На строительной площадке для нас важны качество распиловки и скорость, с которой инструмент может резать. На скорость и качество работы с ручным дисковым электроприводом влияет мощность двигателя, скорость его вращения. Скорость вращения может составлять от 1800 до 5000 об / мин, мощность от 500 Вт до 2,5 кВт. Понятно, что чем выше скорость и тем мощнее двигатель, тем выше стоимость пилы. Поскольку потребление энергии не очень велико, они включены в обычную бытовую сеть 220 В. Однако при работе на максимальной скорости могут быть значительные различия.

Очень хорошо, если инструмент имеет возможность регулировать скорость. Это позволит вам выбрать лучший режим для каждого типа материала. Не лишней будет электронная защита от перегрузки, которая обычно реализуется функцией поддержания постоянных оборотов при нагрузке.

Не так давно на рынке были обнаружены дисковые ручные пилы на батареях. Они стоят больше, чем одни и те же устройства, работающие в сети, но это цена на батареи, но они требуют большой емкости.

Изменяя угол платформы, вы можете сделать не перпендикуляр, а наклонный край

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Как пользоваться

Дисковые пилы созданы для прямых резов, потому использовать их довольно легко. Саму заготовку не непременно бездвижно закреплять, довольно прижать коленкой к табуретке и отрезать её в подходящем месте. Необходимо отметить, что для работы принципиально избрать подходящий пильный диск. Для этого вы должны знать три параметра:

поперечник диска;
поперечник посадочного отверстия;
подходящий тип диска.

А – ДСП, алюминий, пластик.
В – универсальные диски для древесной породы с высочайшим качеством пропила.
С – для твёрдых и мягеньких пород дерева, также МДФ, ДСП.
D – универсальные диски для резвого и грубого распила.
E – для качественного пропила мягенькой древесной породы.
P – для резвой и грубой разделки мягенькой древесной породы.

Устройство и принцип работы отдельных узлов

Для лучшего понимания принципа работы инструмента необходимо разобраться с устройством его основных узлов.

Электродвигатель

На современных дисковых пилах используется электродвигатель коллекторного типа. Он обладает небольшими габаритами, массой, высоким коэффициентом полезного действия и может работать как от постоянного, так и от переменного тока.

Внутренности электродвигателя, а именно его статорная часть.

В основу его работы положен принцип электромагнитной индукции, возникающей в обмотке статора. При нажатии на клавишу включения, электрический ток подается на обмотку, и возникающее силовое поле приводит в движение якорь мотора.

Пильный диск

Пильный диск является основным рабочим узлом циркулярки. Предназначен для распила древесины и изделий из нее. Конструктивно представляет собой металлический диск с зубчатым венцом, с помощью которого происходит распил дерева. Количество зубьев колеблется в диапазоне от 12 до 100 штук. В зависимости от материала изготовления они разделяются на следующие группы:

Монолитные. В качестве материала для их изготовления применяется инструментальная сталь. Они обладают высокой прочностью, надежностью и ремонтопригодностью;
Твердосплавные. Основная часть диска изготавливается из инструментальной стали, а режущий венец – из различных сплавов на основе карбида вольфрама. Их отличительными чертами является высокая прочность зубьев и длительный срок службы, поэтому они применяются для обработки твердых сортов древесины.

Система регулирования угла пропила

В систему регулирования угла пропила входит опорная подошва, регулировочное устройство с фиксатором и мерная шкала.

Опорная подошва расположена в нижней части инструмента. Изготавливается из алюминия или конструкционной стали. Служит для удобного перемещения инструмента по обрабатываемой поверхности. Не ней расположены устройства для регулировки угла пропила по вертикали и горизонтали.

Для удобства использования пилы оснащаются мерной шкалой, которая позволяет более точно настроить рабочий угол.

Система безопасности

Система безопасности ручной циркулярной пилы представлена защитным кожухом, который расположен вокруг пильного диска. Он предназначен для предотвращения контакта рук оператора с пильным диском, а также для предотвращения получения травм в результате его повреждения. В качестве материала для изготовления кожуха используется высокопрочная конструкционная сталь.

Конструкция кожуха состоит из двух сегментов. Верхний жестко закреплен на каркасе пилы, нижний является подвижным. При соприкосновении с обрабатываемой поверхностью он входит в зазор между диском и верхней частью и не мешает работе. После завершения работы он автоматически возвращается в исходное положение благодаря цилиндрической пружине.

Как работает экстренная остановка циркулярной пилы?

Никак, т.к. никакой экстренной остановки у ручной циркулярной пилы нет. Именно поэтому во время работы оператор должен стоять сбоку от нее и крепко держать обеими руками, а вокруг никого не должно быть. Во время заклинивания диска, инструмент может вылететь из рук оператора и улететь на несколько метров в верх или в сторону. В лучше случае, кожух успеет сработать и закроет пильный диск.

У стационарных мощных пил есть электромагнитный тормоз, который останавливает вращение диска. Это также позволяет просто быстрее остановить вращение диска.
