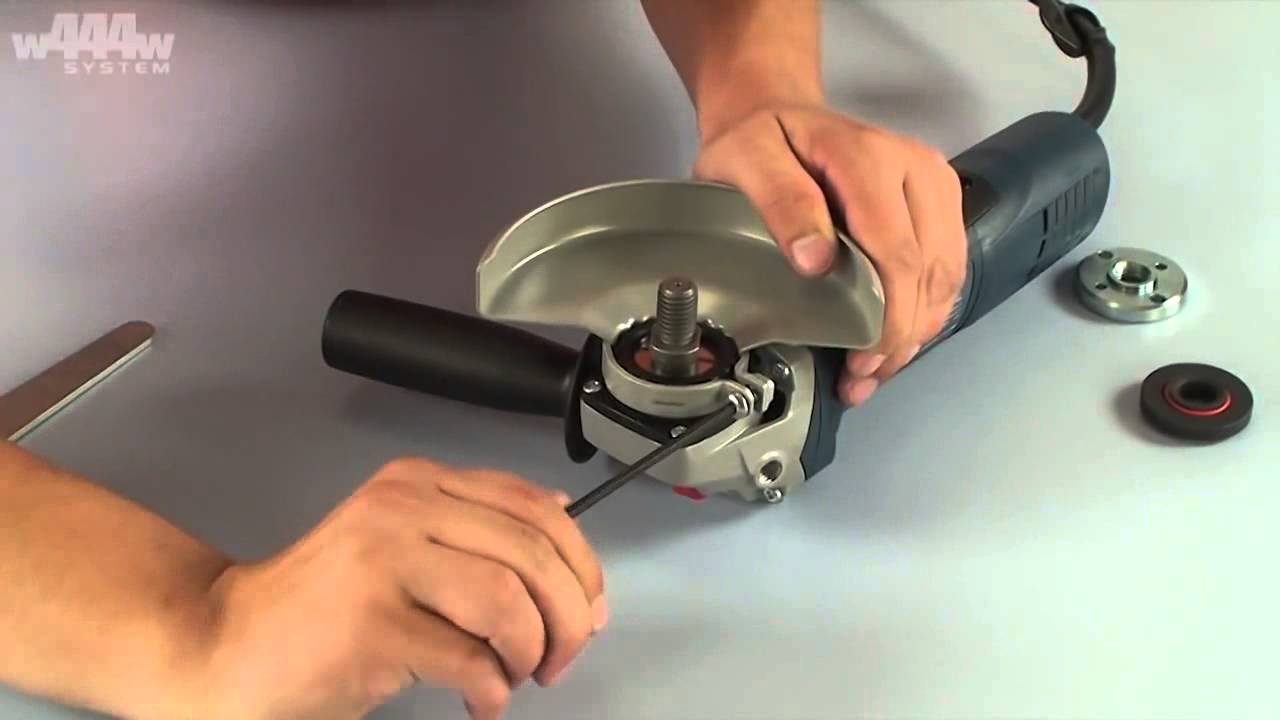

Как правильно поставить кожух на болгарке

Виды кожухов

Кожух для шлифовальной насадки

Виды оснастки для болгарки, выполняющие задачи по сбору и отведению пыли, достаточно многочисленны.

Производители знают о существовании проблемы и решают ее, выпуская специальные приспособления под свое оборудование.

По типу функционала выпускаются два варианта:

• для отрезных дисков;
• для шлифовальных дисков.

Первые внешне напоминают обычную защиту с закрытым корпусом и патрубком для пылесоса. Второй вариант представляет собой закрытую крышку с отводом для подключения шланга пылесоса. Оба вида устанавливаются обычным способом на болгарку и не требуют для монтажа специальных инструментов. Большинству пользователей известны распространенные модели:

• Stomper SG-230;
• Stomper SG-230 R;
• BOSCH 1605510180;
• BOSCH 2605510107;
• BOSCH 2605510224;
• BOSCH 2602025285;
• Metabo GED125;
• Metabo GED125 Plus.

Правильное положение отрезаемых частей и материалов

Перед началом работ с болгаркой требуется правильно подготовить рабочее место и предусмотреть некоторые нюансы:

1. Распил должен проводиться в направлении вращения режущего диска, при этом части материала нужно не прижимать друг к другу, а прилагать усилие на разлом.
2. Металл крайне редко разламывается до окончания распила, в отличие от древесины.
3. Не следует распиливать заготовку из металла болгаркой, если концы заготовки зафиксированы на двух опорах. В этом случае диск может оказаться зажатым в конце распила, а аппарат вырвет из рук.
4. В процессе выполнения работы плоскость реза не должна меняться, нельзя допускать перекосов.
5. Не нужно сильно давить на болгарку, т. к. можно сломать диск. Если резание идет слишком медленно, следует заменить режущий элемент.

Закрепление обрабатываемых деталей

Заготовка во время обработки должна оставаться неподвижной. Ее нужно надежно и жестко крепить в тисках или фиксировать на неподвижной тяжелой конструкции с помощью струбцин. Тяжелые объекты, которые сложно сдвинуть из-за их большого веса, допускается не закреплять. Категорически запрещается удерживать болгарку одной рукой, а не двумя, при этом не фиксируя жестко заготовку, а придерживая ее второй рукой. В данном случае деталь может сместиться относительно отрезного круга и возникнет опасность заклинивания.

Деталь закрепляется таким способом, чтобы провисание и изгиб в зоне резания исключались. Сужение пропила приведет к зажатию диска в области резки и к реактивному удару. Лучше резать выступающий край — если резать в середине, то закусывания диска не избежать.

Что необходимо использовать для установки диска?

На самом деле процесс установки диска в болгарку не такой уж и сложный. Однако для того чтобы произвести подобную работу, необходимо учитывать определенные правила и использовать определенные инструменты.

В частности, для установки может понадобиться:

1. Ключ, с помощью которого происходит раскручивание гайки.
2. Далее необходим сам диск.
3. Может понадобиться отверстие или же зубило. Эти инструменты необходимо использовать в том случае, когда диск зажало и его придется вынимать путем раскрышивания, а значит, остатки в зазоре можно устранить именно зубилом. Эти инструменты могут и не понадобиться, но лучше пусть они будут под рукой.

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.

Резка керамической плитки без пыли

Выполнять резку керамической плитки ушм с заводским пылеотсосом очень сложно, потому что чехол перекрывает место реза, а строителю необходим абсолютный контроль за проведением работы. Для этой цели стоит сделать самодельный пылесборник из прозрачных материалов, например, из большой пластиковой бутылки.

Это приспособление закрепляется с помощью заводского защитного кожуха. Горловина бутылки очень хорошо подходит под раструб бытового пылесоса. Такая самодельная прозрачная насадка поможет выполнить самые сложные работы. А также мастер сможет контролировать вхождение режущего диска в керамическую плитку. По окончании работ необходимо лишь выкинуть мусор из мешка.

https://youtube.com/watch?v=wop1TDftMj0

Болгарка является не только популярным видом инструмента, но еще и простым в применении

Чтобы воспользоваться инструментом, не нужно владеть специальными навыками, но при этом важно соблюдать технику безопасности. При работе болгаркой в помещениях происходит активное появление пыли, когда осуществляется обработка бетона, дерева, керамики

Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос. С таким приспособлением работать болгаркой стало еще проще и приятней.

Пылеотвод из старой кастрюли

Если имеется в наличии листовая сталь, то ее можно использовать за основу при изготовлении пылеотвода для болгарки. При проведении таковых работ понадобится сварочный аппарат. Если же аппарата нет, то сделать насадку можно из старой алюминиевой кастрюли. Принцип изготовления устройства из алюминиевой кастрюли следующий:

1. За основу берется часть кастрюли с днищем. Днище выступает в качестве одной стороны насадки, а вторая сторона изготавливается путем изгибания боковых частей кастрюли
2. Для соединения листового алюминия рекомендуется использовать заклепки
3. Просверливается отверстие соответствующего диаметра в стенке пылесборника для закрепления на валу электроинструмента
4. Чтобы закрепить шланг от промышленного пылесоса, понадобится с наружной стороны в боковой стенке сделать отверстие, к которому закрепить горлышко от пластиковой канистры, бутылки или пластиковой трубки. Закрепить его можно к алюминиевому основанию при помощи резьбовых соединителей с шайбами
5. Надежность соединения шланга с насадкой обеспечивается металлическим хомутом

Принцип изготовления самодельной насадки простой, поэтому можно потренироваться делать кожухи из разных материалов. Если сделать насадку из двух частей — подвижной и неподвижной, то в итоге получится штроборез для проделывания канавок в бетоне.

Кожух от DeWalt

Есть аналоги подобных кожухов от фирмы DeWalt – его марка DWE46100

Такой кожух более универсальный. Подходит как для болгарок 125мм, так и 150. Соответственно и кругами большего диаметра можно сделать штробу глубиной поболее.

У него также есть функция врезки в угол. Корпус при этом не хрупкий пластик, а металл.

И последнее, при работе с инструментом не забывайте соблюдать требования техники безопасности:

не вытаскивайте алмазные круги из паза, пока они полностью не перестанут вращаться

перед погружением дисков в штробу, всегда давайте им набрать максимальную скорость вращения на холостом ходу

не включайте болгарку если алмазные круги остановлены и утоплены в разрезе. Это может привести к отдаче.

Техпаспорт и инструкция по эксплуатации Хилти DC EX 125/5М – скачать.
Ознакомиться с другими марками насадок и просмотреть их текущие цены можно здесь.

Что необходимо использовать для установки диска

Перед тем как поставить на болгарку диск, надо подготовить специальный инструмент. Чтобы работу сделать правильно, нужно придерживаться некоторых правил. Для установки используют ключ, который входит в комплект. Если он утерян, можно приобрести в строительном магазине. Часто к дешевым моделям прилагается некачественный ключ, который быстро ломается. Хотя такое случается и с УШМ известных стран-производителей.

В некоторых ситуациях может понадобится зубило. К примеру, без него невозможно обойтись, если произошло зажатие отрезного круга. Чтобы поменять диск, инструмент придется раздробить.

При замене специалисты рекомендуют первым делом закрепить шпиндель, на котором находится круг и придавливается фланцем. Его демонтируют, используя рожковый ключ. Это становится возможным благодаря специальным отверстиям, в них вставляют штыри ключа. Для фиксации нажимают на кнопку, расположенную на корпусе с противоположной стороны от диска. Когда оператор работает ключом, то фиксатор не отпускают, иначе шпиндель так и будет прокручиваться.

Необходимо добиться того, чтобы сдвинулся фланец. Как только он пойдет, его откручивают, старый расходный материал снимают и ставят новый. При затягивании нежелательно применять больших усилий, можно повредить диск.

Устанавливая нужно следить, чтобы под него не попал мусор. Если прижимная гайка придавит мельчайшие предметы, они вдавятся в поверхность рабочего материала. Хотя перекос не будет заметен, плоскость вращения сместится. В результате устройство начнет сильно вибрировать, а диск разрушаться. Точно разрезать не получиться. Новую угловую шлифовальную машину комплектуют картонными прокладками. Когда устанавливают диск, то их укладывают между прижимными элементами и кругом. Благодаря этим прокладкам при заклинивании или поломке его будет легче открутить.

Как правильно поставить диск на болгарку?

Чтобы правильно поставить диск на болгарку, следует прежде всего отметить, что диск устанавливается на шпиндель болгарки с помощью специального зажимного фланца с резьбой М14. Разберем подробнее, как снять диск с болгарки. Для того чтобы открутить диск от болгарки, сначала нужно демонтировать фланец. Специально для таких целей производители комплектуют болгарки специальным рожковым ключом. Имеет специфическую форму. Штифты, расположенные на выступах этого ключа, вставляются в специально предусмотренные отверстия на фланце.

Чтобы открутить фланец, фиксируем шпиндель. Для этого зажимаем защелку, которая обычно представляет собой кнопку в верхней части корпуса. При нажатии шплинт помещается в отверстие ведомого диска коробки передач, что, в свою очередь, предотвращает его вращение. Далее вставляем штифты ключа в специально предусмотренные отверстия на фланце, нажимая на фиксатор, необходимо одновременно повернуть его против часовой стрелки и сдвинуть фланец с места. Если манипуляции прошли удачно и фланец поддался, можно вручную открутить и отложить в сторону.

Теперь разберем диск. Часто в процессе интенсивной работы с инструментом на внутренней стороне защитного кожуха образуется определенный налет из мелких частиц металла и абразивного материала. Для оптимальной, стабильной и долговечной работы болгарки снимите нижнюю часть фланца и очистите корпус стальной щеткой.

Как снять закушенный диск с болгарки + (Видео)

Применение новых гаек решает проблемы снятия диска, но что делать с уже закушенным диском? Даже, если диск был установлен правильно, снять его не всегда получается. Практика подсказывает разные пути решения проблемы. Можно зажать фиксатор и ударять через надставку по отверстиям гайки в сторону раскручивания. Такой вариант возможен только при исправном фиксаторе. Но фиксатор может не выдержать такого решения проблемы и сломаться.

Второй метод более логичный. Под зажимной гайкой и нижней опорной шайбой расположен вал редуктора с проточенными фасками. На них одевается нижняя опорная шайба. Стандартный гаечный ключ туда установить нельзя – очень узко. Но можно взять обычный рожковый ключ на «17» и обточить его с двух сторон.

Обточенный ключ войдет в зазор, установится на фаски вала и зафиксирует его. Теперь любым ключом любая гайка будет откручена, а диск или его остатки сняты с болгарки.

Кожух для болгарки под пылесос своими руками

Кожух для болгарки под пылесос.

Очумелый Строитель.ru предлагает вам два способа изготовления кожуха для болгарки под пылесос.

Способ 1 Способ 2

Рассмотрим Способ 1

В процессе пользования строительной болгаркой возникает много пыли. Будь то деревянная поверхность или любая другая поверхность возникает вопрос, как же избавиться от пыли и мусора? Выход есть – кожух для болгарки с подключением пылесоса.

Покупать новый кожух для болгарки под пылесос – дело дорогостоящие. Поэтому целесообразно и совсем не сложно сделать такой кожух для болгарки под пылесос своими руками. Такие самодельные приспособления для болгарки всегда хорошо служат и сохраняют ваше время и нервы.

Что нужно для изготовления

Чтобы изготовить кожух вам понадобится пластина металлическая толщиной около 2 мм. Также нужен кусок трубы, подходящий размерами к кожуху и пылесосу.

Как вымерять размеры деталей

Кожух должен находиться на рсстоянии 3 см от режущей поверхности болгарки.

Труба должна помещаться в трубу пылесоса, либо быть шире диаметром, чтобы поместить трубу пылесоса внутрь.

И так чтобы вырезать все эти детали и кожух для болгарки под пылесос сделать самому можно воспользоваться этой же болгаркой. Далее детали нужно сварить сваркой. В процессе сварки могут возникнуть нестыковки и неровности. В результате получаются швы, которые выравниваются опять же болгаркой.

Вот что у вас должно получиться:

После покраски изделие выглядит как из магазина.

Остался последний момент – соединение кожуха и самого пылесоса.

Наименее энергозатратный способ – это использование клейкой ленты.

Очень важно выбрать качественную ленту, т.к. дешевая тонкая лента не выдержит всех нагрузок и манипуляций

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот

Тогда соединение будет наиболее прочным

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот. Тогда соединение будет наиболее прочным.

Вот что должно получится в результате:

Мы получили отличный кожух для болгарки с пылеотводом.

Дело весьма не сложное , при правильном подходе у вас все получится сделать самостоятельно. Успехов.

Рассмотрим Способ 2

Берем обычную кастрюлю (желательно не алюминий, т.к. он может расплавиться)

Вырезаем из нее фотрму для кожуха болгарки. Предварительно вымеряв саму болгарку.

С той же кастрюли режем зубчики по размеру крутящей втулки болгарки (или из другого более поддатливого материала, температура не будет на них воздействать , можно и алюминий).

Крепим зубчики к корню крутящей втулки. Затягиваем зпециальным приспособление (продается в люблм строительном маркете)

Делаем дырку в углу кожуха и крепи болтами отверстия для пылесоса (диаметром чуть меньше самой трубки пылесоса)

Далее вырезаем крышку из металической пластины (не алюминий), крепим ее к кожуху (предварительно завернув верхнюю часть кожуха)

И так, у нач получился кожух для болгарки с возможностью подключения пылесоса.

Поздравляем! Рекомендуем вам еще:

Как поменять диск на болгарке без ключа?

Способ 1. Воспользоваться газовым ключом

Разводным ключом для труб обхватить гайку и осторожно ее открутить, не прикладывая больших усилий. Недостаток: можно смять гайку, сломать фиксатор вращения

Способ 2. Изготовить для болгарки самодельный ключ. Для этого понадобится длинный гвоздь (не менее 100 мм). Нужно спилить шляпку, острие и придать гвоздю П-образную форму. Согнуть его следует таким образом, чтобы стойки «инструмента» попали в отверстия фланца. Если гайка закручена плотно, между стойками гвоздя вставить любой металлический пруток и, взявшись за него обеими руками, вращать конструкцию по направлению движения круга. В это время нужно нажать и удерживать кнопку фиксатора шпинделя. Способ безопасный, но требует времени и дополнительных инструментов – ножовки, тисков, молотка.

Способ 3. Простукивание зубилом. Перед сменой диска можно обработать шпиндельный вал жидкостью WD-40 и подождать не менее 15 минут. Затем поставить острие тонкого зубила под наклоном к отверстию фланцевой гайки и аккуратно простучать по всей поверхности отверстия слесарным молотком. Рано или поздно, благодаря несильным простукиваниям, гайка стронется, и открутить ее можно будет вручную. Недостаток способа состоит в том, что можно повредить отверстия и испортить фланец.

Способ 4. Нагреть гайку. Если сложно открутить гайку УШМ руками, можно немного ее нагреть газовой горелкой или автогеном. Раскручивать фланец нужно в перчатках, чтобы не обжечься. Это самый рискованный из предложенных способов. Можно перегреть подшипники и масло в редукторе угловой шлифовальной машины.

Напоследок хочется упомянуть несколько важных моментов, касающихся замены диска на болгарке.

1. На УШМ нужно устанавливать круги подходящего размера. Необходимо строго соблюдать технику безопасности и ни в коем случае не снимать защитный кожух, чтобы поставить диск большего диаметра. Выбирая диск, нужно учитывать модель электроинструмента, его мощность, скорость вращения шпинделя.
2. Из-за диска, вращающегося с высокой скоростью, на защитном кожухе УШМ образуется наклеп. Поэтому, меняя диск, снимайте и чистите кожух.
3. В некоторых моделях болгарок предусмотрены шайбы, чтобы диск не заклинило между фланцами. По крайней мере, опорный фланец может быть оснащен резиновой шайбой. Вместо заводского крепежа можно вырезать прокладки из картона, резины или пластика. Нужно использовать 2 прокладки: между опорным фланцем и диском, между диском и гайкой.
4. Не забывайте: если круг вращается по часовой стрелке, то гайку откручивают также по часовой стрелке и закручивают против.
5. Если не хотите покупать новый ключ, установите на болгарку быстрозажимную гайку фирмы Bosch – ее легко можно открутить руками.

Главное, при смене диска на болгарке не нарушайте технику безопасности и все манипуляции совершайте с выключенным из сети инструментом.

Какие круги допускается использовать?

Для каждого из видов обрабатываемых материалов предназначается свой абразивный инструмент. Не допускается пользоваться кругами, которые не подходят для соответствующего вида операции.

Схема угловой болгарки.

Ни в коем случае нельзя устанавливать на болгарку круги больших размеров, если они не предназначаются для данного инструмента. Углошлифовальные машинки небольших типоразмеров имеют высокие скорости вращения, если сравнивать их с машинками больших типоразмеров. Круг большого диаметра (как новый, так и бывший в использовании и уменьшившийся в диаметре) может не выдерживать высоких скоростей, в результате чего разрушается. Это опасно, потому как для установки круга большого диаметра нужно снимать защитный кожух. Слишком большая нагрузка от вращения круга большого диаметра может вызвать чрезмерный износ подшипников и уменьшит период службы приспособления.

Не допускается использовать и разрушенные круги. К таким кругам относятся те, которые имеют трещины, сколы, выбоины, отклонения от плоскостности или округлости. Это приводит к обратному удару и основательному повреждению кругов с образованием травмоопасных ситуаций.

Одним из самых главных требований техники безопасности в процессе работы с болгаркой является недопустимость применения в УШМ пильных кругов, которые предназначаются для работы с деревом. Связано это с тем, что существует большое количество трагических случаев, которые произошли в результате монтажа на болгарки пильных кругов для работы с деревом.

Схема сборки болгарки.

Дерево является неоднородным материалом, в котором сучки могут приводить к обратному удару. В данном материале могут попадаться и гвозди. У болгарки большие обороты, в результате чего пильный диск может быстро затупиться.

После монтажа инструмента понадобится проверить его на холостом ходу в течение минимум 1 минуты на максимальных оборотах. В процессе круг должен вращаться свободно, не задевая при этом защитного кожуха. Вибрация должна быть такой же, как обычно.

Профилактическое обслуживание углошлифовальной машины

Неожиданной поломки можно избежать, если регулярно проводить не только визуальный осмотр, но и техническое обслуживание инструмента. Регламенты профилактики производитель обычно указывает в паспорте. Для того что бы болгарка служила долго и без «сюрпризов», следует:

• своевременно проводить техническое обслуживание инструмента;
• соблюдать нормы эксплуатации и хранения;
• избегать длительной работы инструмента под нагрузкой на сниженных оборотах;
• не допускать защемления рабочей части инструмента;
• следить за механизмами и своевременно менять изношенные детали.

Профилактическая разборка, очистка и смазка механических частей увеличит срок службы инструмента в несколько раз. Такое несложное обслуживание позволит избежать дорогостоящего ремонта.

Оптимальными условиями для хранения углошлифовальной машины являются сухие помещения, защищённые от резких перепадов температуры воздуха. При длительной консервации инструмента предпочтительной является упаковка его в полиэтиленовый мешок в картонной коробке.

Все ремонтные работы, проводимые с электроинструментом, должны строго соответствовать нормам безопасности. Ни в коем случае нельзя разбирать корпус при включённом в сеть приборе. Рядом с местом разборки не должны располагаться ёмкости с горючими и легковоспламеняемыми материалами.

Как правильно и безопасно работать с болгаркой

Для чего применяют болгарку

Рассмотрев современные углошлифовальные машины, вы отметите, что они способны справиться с множеством задач, среди которых:

• полирование;
• шлифование;
• резка стекла, плитки, камня, фанеры, бетона, кирпича и металла.

Для каждого вида работ и материала следует использовать определенный абразивный инструмент.

Советы по работе с ушм

Для того чтобы понять, как правильно работать болгаркой, вы должны ознакомиться с ассортиментом насадок, среди которых — щётки и круги. Первые предназначаются для полировки и очистки поверхностей. При этом можно полировать сварочные швы и очищать от ржавчины металл. В зависимости от состава, для выполнения разных задач могут использоваться разные круги. Одними можно резать керамику, тогда как другие подходят для металла. С этой информацией вы сможете ознакомиться, рассмотрев инструкцию на диске или упаковке.

Какую болгарку выбрать

Если перед вами встал вопрос о том, как правильно работать болгаркой, то вы должны знать, что разными бывают не только насадки, но и углошлифовальные машины. Они представлены в разных классах, среди которых:

• индустриальный;
• профессиональный;
• бытовой.

Последний вариант подходит для эксплуатации в течение ограниченного времени каждый день. Профессиональная углошлифовальная машина способна работать каждый день по несколько часов. Что касается индустриального оборудования, то оно представляет собой устройство, которое работает почти без устали. Инструменты отличаются и по внешнему виду. Таким образом, корпус может быть дополнен одной или двумя ручками, а также вибропоглощающими рукоятками.

Для установки нового диска после очистки корпуса необходимо выполнить следующие действия:

• Установите нижний фланец на место;
• Сверху надеваем специальную прокладку (если прокладки не предусмотрены, их можно вырезать самостоятельно. Оптимальным материалом будет картон или жесть).
• Установите диск;
• Ставим вторую прокладку;
• Установите верхний фланец сверху;
• Заворачиваем рукой верхний фланец в направлении, обратном вращению круга болгарки, при этом удерживая сам диск;
• Затем снова нажмите кнопку фиксатора и прокрутите фланец рукой, пока не почувствуете сопротивление;
• На завершающем этапе производим окончательную фиксацию тем же рожковым ключом. Для этого вставьте ключ в отверстия и прокрутите еще немного.

После всех предпринятых действий можно смело продолжать выполнение работы.

Один из наиболее часто задаваемых вопросов по монтажу / демонтажу оборудования угловых шлифовальных машин звучит так: С какой стороны ставить диск на болгарку?

Обычно такой вопрос задают неопытные мастера. Можно ли установить кружок на изнанку Да. Во-первых, если диск не плоский, а, например, лепестковый, то неправильно его установить не получится, при неправильном расположении лепестков нужно просто покрутить кожух и ручку на болгарке. То есть вопрос отпадает сам собой.

Если круг по-прежнему плоский, то стоит ориентироваться на его этикетку, так называемую Рубашка.

Если болгарка вращается навстречу себе, следует установить диск. Рубашка наружу, если диск раскручивается от себя, то соответственно нужно его установить Рубашка внутрь.

Если не придерживаться этого алгоритма, велика вероятность, что диск выйдет из строя очень быстро или сразу деформируется.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Порядок действий:

• необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
• затем отрезается сегмент, определяющий величину вылета диска из кожуха;
• вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
• по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
• берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
• устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
• внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
• отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.
