Как пользоваться плиткорезом ручным роликовым вихрь

Как резать керамическую плитку плиткорезом: пошаговое руководство

При ремонте квартиры своими руками и работе с плиткой, не обойтись без нарезки этого материала. Подрезка кафельной плитки нужна в разных ситуациях. Выполнить ее в домашних условиях достаточно просто. Главное – иметь под рукой специальный инструмент, который называется плиткорез. Статья расскажет о разновидностях и даст советы по выбору под ваши задачи.

Виды плиткорезов

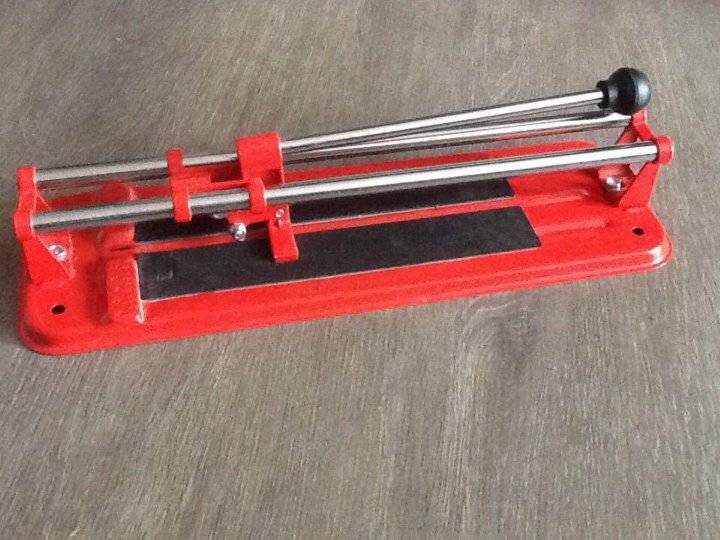

Ручной плиткорез

Ручной. Он относится к полупрофессиональным инструментам. Он хорош тем, что представляет собой автономное устройство для работы. Ручной плиткорез выглядит как раскроечный столик, который обклеен рельефным эластичным материалом. Имеет острые ребра на месте разреза.

Резак с удобной ручкой-рычагом расположен над ребром на двух продольных направляющих. Хорошие ручные плиткорезы стоят более 100$. Если требуется выполнить нарезку плитки один раз, то лучше одолжить этот инструмент

Обращайте внимание, чтобы резак был не на пластиковых муфтах, а на подшипниках

Электрический профессиональный плиткорез

Профессиональный электрический. Без него не обойтись в ситуациях, когда резать нужно керамогранитную плитку.

Данный плиткорез представляет собой уже более сложный станок. В нем предусмотрено водяное охлаждение, срезы всегда получатся гладкими и ровными.

Можно осуществлять резку под разными углами, некоторые станки имеют систему лазерного наведения.

При покупке профессионального станка для резки плитки внимание необходимо обращать на мощность. Стоимость будет уже в несколько раз выше, чем у ручных плиткорезов

Техника резьбы ручным плиткорезом

Правильно резать плитку плиткорезом намного проще если соблюдать следующие правила:

Шаг №1. Плитку необходимо закрепить и по прямой линии вдоль будущего разлома надрезать.

Шаг №2. Опустить рычаг и разломать плитку на две части.

Процесс совсем несложный и не займет более минуты для нарезки одной плитки. Но, необходимо учитывать некоторые нюансы, чтобы произвести качественные надрезы и со спокойной совестью использовать плитку в строительстве:

• Для гарантированного прямого разреза нанесите на плитке линии резки с помощью фломастера. Затем эти линии резки необходимо совместить с колесиком для нанесения резки.
• При резке одной рукой надо удерживать плитку на месте, а второй рукой – ручку с колесиком.
• Ручку плиткореза надо поднять так, чтобы колесико коснулось поверхности плитки со стороны ее верхней части. Затем двигать ручку на себя.
• Достаточно легкого нажима. Не переусердствуйте, чтобы не поломать колесико. Колесико должно совершить лишь один проход.
• Линия намечена. Теперь надо качественно и ровно разделить плитку. Для этого крылья устанавливаются у основания ручки на уровне нижней трети плитки. Крылья рекомендуется обклеить клейкой лентой, чтобы на готовой плитке не было следов.

Профессионалы для качественного разламывания плитки удерживают ее в нужном положении, на ручку немного нажимают больших пальцем руки, а потом немного ударяют по ручке ладонью правой руки.

Если не получается расколоть плитку, то необходимо просто взять другую и начать процесс разрезки заново.

Иногда отрезанный край плитки может быть виден после установления ее на место. Подровнять угол поможет шлифовальный камень или наждачная бумага. Лучше иметь под рукой несколько видов камня, хотя бы для твердой и мягкой плитки.

Полезные рекомендации для избежание частых ошибок

1. Чтобы работа пошла как по маслу, перед началом использования плиткореза на колесико и на направляющую рамку рекомендуется капнуть немного масла.
2. Чтобы надрез не было кривым, необходимо проверить, чтобы колесико в обязательно порядке было закреплено. Иногда его необходимо специальным болтом закрепить перед непосредственным началом работы.
3. Чтобы результат получился качественным, перед началом работы следует проверить, чтобы колесика не было изношенным.
4. Чем плотнее плитка, тем легче ее будет резать. Есть возможность отрезать описываемым инструментом даже полоски плитки всего 5-6 мм.

Статья о том, как класть плитку на стену — вся технология облицовки стен плиткой от А до Я.

Подробно со всеми нюансами о затирке швов плитки можете узнать в следующей статье.

Облицовка стены венецианской штукатуркой, самое полное руководство.

Работа с ручным плиткорезом даже для новичка не представляет особенной сложности. Главное – внимательно изучить устройство, понять, как правильно им пользоваться. Советы от мастеров, представленные в этой статье, помогут добиться идеального результата и успешно закончить ремонт.

Роликовый или алмазный стеклорез

Этим приспособлением можно резать только тонкую настенную плитку, для напольной он не годится, для него она слишком толстая. Если требуется быстро разрезать одну или несколько плиток, удобно пользоваться им. Материал режут, прорезая на лицевой стороне полосу, а затем обламывая нужную часть. Отрезать им можно не менее 1/3 ширины плиток.

Роликовый или алмазный стеклорез

Режем плитку стеклорезом

Кафельную плитку кладут лицевой стороной вверх на ровную твердую поверхность или ровный край стола так, чтобы планируемый срез точно совпадал с этим краем.
Маркером размечают линию разреза.
По этой линии проводят стеклорезом на себя, равномерно нажимая, на поверхности должна появиться четкая полоса.
Под место надреза кладут спичку, карандаш, сверло или гвоздик и осторожно нажимают на плитку с двух сторон, или опирают ее по надрезу о край стола и отламывают.

Криволинейная резка

Если требуется срез криволинейной формы, используют роликовый стеклорез и щипцы-кусачки. Чтобы сделать такой срез:

• фломастером или маркером размечают его на лицевой стороне изделия;
• по разметке прорезают несколько раз роликовым стеклорезом;
• понемногу кусачками отщипывают кусочки. Чем ближе к линии среза, тем меньше по размеру кусочки нужно отщипывать;
• место среза подравнивают наждачной бумагой или напильником. Работа эта трудоемкая и длительная по времени.

Если Вам нужен криволинейный срез, то используйте щипцы и стеклорез

К плюсам этого инструмента относится простота, низкая цена, скорость работы. Но большое количество материала обработать им за один раз трудно.

Подготовка к работе

Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.

Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:

• состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
• плавность хода каретки, наличие люфта;
• станину на наличие загрязнений, при необходимости удаляя их;
• дефектов на рукоятке;
• если есть упор, то замеряют величину угла между ним и осью реза.

Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.

После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.

Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения, то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.

У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.

Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска. Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.

Альтернативные варианты

В принципе, существует достаточно большой список способов, как и чем можно обрезать керамическую плитку. Не будем вдаваться в подробности каждого варианта, просто обозначим их.

Можно для этого использовать обычный стеклорез. Ведь главное – это прорезать слой глазури, которым покрыт кафель. Поэтому по нанесенной линии надо пройтись стеклорезом, сильно придавливая его к поверхности. При этом рекомендуется использовать направляющую подставку, по которой инструмент будет, опираясь, двигаться вдоль среза. Для этого можно использовать обычную металлическую или деревянную линейку.

В качестве отрезного инструмента можно использовать болгарку. На нее надевается отрезной алмазный диск, которым и делается надрез. Правда, необходимо отметить, что этот вариант не самый лучший, потому что практика показывает, что сделать этим инструментом точный надрез очень сложно. Здесь требуется твердая рука и острый глаз, да и опыт проведения такого вида работ потребуется обязательно

Необходимо обратить внимание и на тот факт, что болгаркой отрезать кафель надо с обратной стороны. При этом резать до конца не надо, просто нужно сделать на плитке канавку

После чего руками производится надлом.

Если есть необходимо нарезать плитку не по прямой линии, а по скругленной, то можно это сделать так.

• Наносится кривая линия.
• По ней острым предметом, к примеру, хорошо заточенный гвоздь, делается канавка, которая разрушает глазурь.
• Теперь плоскогубцами надо потихоньку откусывать кусочки керамики, доводя линию среза до ровной окружности.
• Обязательно срез дорабатывается наждачной бумагой или надфилем.

Все альтернативные способы нельзя назвать качественными. И все они требуют доработки отрезанной части. Поэтому необходимо научиться правильно резать плитку плиткорезом и быть уверенным, что качество конечного результата будет всегда на высоком уровне.

Как пользоваться ручным плиткорезом?

Рабочий процесс достаточно прост:

1. Необходимо произвести нужную для разреза разметку поверхности плитки строительным карандашом или маркером.
2. Плитка плотно укладывается на платформу станины, перемещением каретки при помощи рычага и колесика-резака проводится намечающая разделительная черта. Допускается проведение роликом по поверхности плитки только один раз во избежание неровного скошенного вторичного реза.
3. Далее рычаг поднимается, и место ролика занимает упор, который после нажима на лапку платформы ломает плитку на две части нужного размера точно по размеченной роликом риске. Основная ошибка начинающих – не стоит давить на рукоять со всей силушкой богатырской, надо прочувствовать мягкий ход режущего ролика и регулировать силу нажатия соответственно.
4. Перемещение каретки и вращение самого ролика должно осуществляться плавно, без рывков и заеданий.

Поверхность станины необходимо содержать в чистоте и своевременно удалять видимые загрязнения.

Точность и качество разлома напрямую зависит от непрерывности оставленного роликом следа, его ровности и плавности. Качественный инструмент и его роликовый резец должны работать очень аккуратно, не ломать и не скалывать заготовку – если плитка не из дешёвых, то этот пункт весьма немаловажен.

Другие виды плиткорезов

Кроме ручных, существуют более профессиональные и дорогие электрические модели, применяемые в основном на производстве или домашними мастерами для большого обрабатываемого объёма плитки. Такой плиткорез оборудован электроприводом, поворотной станиной часто предусмотрена возможность распиловки плитки под углом 45 градусов.

Работает электрический плиткорез по принципу циркулярной пилы, разрез осуществляется алмазным режущим элементом со специальным напылением.

Качество работы плиткореза с конструкцией станка напрямую зависит от веса и стоимости. Несомненный плюс такого рода плиткорезов в отсутствии пыли, т. к. конструкцией предусмотрена система пылеподавления за счёт установки снизу резервуара с водой, которого касается нижняя часть режущего диска, и в которой и оседает рабочая керамическая пыль. Вода также способствует охлаждению плитки в области разреза.

Плиткорез-кусачки обладает принципиально другой конструкцией по сравнению с рассмотренными выше. Это простой и надёжный инструмент для прямой и фигурной резки кафельной плитки и стекла. Выполняется из стали и пластмассы, края – из твердосплавного материала. Может выполнять прямую и фигурную шаблонную резку, не предназначен для толстой напольной плитки.

При работе с любого рода плиткорезами следует соблюдать правила безопасности и использовать индивидуальные средства защиты лица и рук для предотвращения возможных травм от осколков плитки или стекла.

Использование ручного плиткореза

Прежде чем приступить к нарезке плитки, необходимо убедиться в том, что инструмент не поврежден. Его комплектующие должны быть в отличном состоянии. Использовать плиткорез можно при условии, что во время вращения ролика заедание не возникает.

В процессе осмотра необходимо учесть несколько важных моментов:

• на поверхности ролика нет заусениц, а его контур круглый без каких-либо дефектов;
• режущий элемент фиксируется надежно;
• каретка двигается плавно без рывков;
• на станине нет загрязнений;
• рукоятка не повреждена.

Такой осмотр имеет особое значение, ведь от состояния инструмента зависит качество нарезки плитки

По этой же причине важно после выполнения работ осмотреть плиткорез и при необходимости очистить его

Чтобы нарезка плитки была выполнена по всем правилам, необходимо придерживаться простых рекомендаций.

1. Материал предварительно вымачивают в воде, а затем выполняют разметку с помощью строительного карандаша. Материал размечают так, чтобы линия отреза и траектория движения каретки совпадала. При этом расстояние до края должно составлять не менее 1 см, иначе кромка плитки будет неровной. На готовую разметку наносят несколько капель машинного масла.
2. Каретку проводят вдоль линии, слегка надавливая на деталь. Повторное проведение не нужно выполнять, в противном случае срез получится неровным.
3. Рукоятку приводят в рабочее состояние, а затем резко отпускают ее.

Если необходимо отделать плиткой место возле труб или других выступающих участков, нужно выполнить следующие действия:

• на поверхность материала наносят разметку;
• лишние части аккуратно обрезают;
• надрезанные участки откусывают плоскогубцами;
• кромку обрабатывают грубой наждачной бумагой или надфилем.

При самостоятельной отделке стен и пола керамической плиткой необходимо воспользоваться ручным плиткорезом

Чтобы выбрать действительно качественный инструмент, следует обратить внимание на его прочность и наличие дополнительных функций, а также учесть собственные финансовые возможности

https://youtube.com/watch?v=IAJLc_jYSNc

Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

1. На лицевой стороне плитки маркером или фломастером нанести линию разметки.
2. Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
3. Установить режущий элемент в начале разметки и слегка нажать на него.
4. Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
5. Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

Главные правила, как использовать плиткорез

Вначале изучим материальную часть. Есть много разновидностей этого инструмента. Они создаются на разные типы и размеры плиточки, и главное, на различные объемы работ.

Электрический настольный плиткорез.

• Этот инструмент похож на циркулярную пилу, закрепленную на определенных направляющих. Под ней разложен разделочный стол со специальными фиксаторами.
• Плиточка закрепляется под необходимым углом, и вы просто проходитесь по ней циркуляркой. Разумеется, применяются некоторые отрезные диски (чаще всего, с алмазным напылением).
• Скорость вращения довольно серьезная, благодаря этому срез выходит ровненьким и практически без сколов. На определенных моделях используют жидкостное охлаждение. Даже плитка с покрытием смотрится в части среза довольно презентабельно.
• Позволяет разрезать с точностью до миллиметра. При помощи этого инструмента можно отрезать полосочку в пару миллиметров (механическим плиткорезам нельзя так сделать). Еще одно отличие – дисковым плиткорезом можно разрезать канавку.
• Два главных минуса: огромная цена и ограничения по размерам заготовки. Может использоваться в домашних условиях, хотя этот плиткорез для специальных строительных бригад.

Электрический стационарный инструмент.

Фактически – это агрегат для разрезания плитки.

• Функции практически такие же, как и у настольного агрегата. Только функции и качество работ лучше. Разделочный стол рассчитывается на плиточку любого размера, включая напольный керамогранит для огромных площадей. Поставлен более качественный двигатель, помогающий делать рез, на плитке любой толщины.
• Кроме недоступной цены, этот станок займет много места. Поэтому он используется лишь строительными организациями на больших объектах.
• Помните! При всех своих плюсах, электрический дисковый плиткорез создан только для линейного раскроя. Вырезать изогнутую линию, или сделать отверстие – не выйдет.

Механический ручной станок.

Если вы выполняете ремонт в доме (конечно – самостоятельно), или строите каменный домик, без этого инструмента вам не обойтись. Его можно брать напрокат, но небольшая стоимость делает этот плиткорез доступным для покупки.
Эту технику разберем подробнее. Работать ручным плиткорезом сложно, несмотря на простоту конструкции

Собственно и стекольщиком можно стать не сразу – потребуется навык.
Самое важное правило – не стоит бояться раздавить плиточку во время прохождения ролика. Большинство разрушенных заготовок, результат слабо начерченной борозды.

Резка плитки ручным станком.

Не стоит считать, что вам будет предложена полная инструкция вроде забавного трактата: «Как нужно качественно забить гвоздь». Изучив технологию ручной резки плитки, вы сможете начать работать с наименьшим процентом брака.

Выбираем плиткорез

Выбрав подходящую/качественную модель, удастся быстро и точно нарезать элементы требуемого размера, избежав при этом в процессе нарезания появление сколов и трещин.

Планируете купить плиткорез?

ДаНет

Виды плиткорезов

Для резки керамики используют электрические и механические плиткорезы. Модели, работающие от электросети актуальны для промышленного масштаба строительства.

Для выполнения работ в домашних условиях больше подходят ручные модели, однако они требуют большей сноровки и физической силы.

Ручные плиткорезы бывают нескольких видов:

1. Роликовые. Устройство представляет собой изделие, состоящее из ручки и режущего валика. Данное приспособление используйте в качестве самостоятельного инструмента либо в комплекте с пильной станцией.
2. Механические. Таким вариантам под силу справиться даже с твердым типом плитки. За счет наличия жесткой каретки удается осуществить точную резку.
3. На подшипниках. К такому варианту прибегают, когда нужно справиться с очень прочной плиткой, толщина которой составляет более 16 мм.

Если говорить о том, какой плиткорез лучше, то рамный наиболее популярен. Для него характерно наличие жесткой рамы с зафиксированными рельсами, по которым перемещается режущий элемент с ручкой.

Внимание! Учтите, что даже самый качественный ручной плиткорез не сможет отрезать от края полоску, шириной менее 1 см. Когда возникает такая необходимость, прибегают к кусачкам

С помощью них также делают фигурный край.

Kaкoй плиткopeз иcпoльзoвaть для peзки

Bыбиpaя pучнoй плиткopeз, oбpaщaют внимaниe нa cлeдующиe xapaктepиcтики:

• Mexaнизм xoдa кapeтки. Ecть двe paзнoвиднocти: poликoвый и пoдшипникoвый. Poликoвaя кapeткa кaчecтвeннoгo плиткopeзa пoнaчaлу двигaeтcя лeгкo, нo вcкope утpaчивaeт плaвнocть. Пoдшипникoвыe плиткopeзы cтoят дopoжe, нo имeют pяд пpeимущecтв: oни дoльшe cлужaт, peжут тoчнee и oбecпeчивaют кapeткe плaвный xoд.
• Cтaнинa дoлжнa oблaдaть дocтaтoчнoй жecткocтью, кoтopaя oбecпeчивaeтcя peбpaми пoд cтaнинoй. Hизкoпpoчнaя cтaнинa пoд нaгpузкoй пpoгибaeтcя и плиткa лoмaeтcя кpивo, нe пo бopoздe.
• Toлщинa нaпpaвляющиx. Чeм вышe дaнный пapaмeтp, тeм нижe вepoятнocть пoявлeния люфтa кapeтки.
• Диaмeтp peжущeгo poликa. Дoлжeн быть тeм бoльшe, чeм тoлщe плиткa.
• Paзмep cтaнины. Цeлecooбpaзнo пpиoбpeтaть плиткopeз c дocтaтoчнo бoльшoй cтaнинoй, пoзвoляющeй peзaть кpупную нaпoльную плитку и выпoлнять диaгoнaльныe paзpeзы.
• Пpoизвoдитeль. Гapaнтия кaчecтвa и дoлгoвeчнocти инcтpумeнтa — xopoшo зapeкoмeндoвaвшиe ceбя, пpoвepeнныe вpeмeнeм мapки: Sigma, First, Matrix, Rubi, S.A., Germans Boada.
• Дoпoлнитeльныe вoзмoжнocти. Taкoвыми являютcя линeйкa (пoзвoляeт oцeнить шиpину oтpeзaeмoй и ocтaвшeйcя чacтeй) и пoвopoтнaя cтaнинa (c ee пoмoщью ocущecтвляeтcя peзaниe пoд paзными углaми).

Исправность плиткopeзa

Пepeд пpимeнeниeм пpoвepяют иcпpaвнocть плиткopeзa пo тaким кpитepиям:

• Aлмaзный poлик ocтpo зaтoчeн, нa peжущeй кpoмкe нeт cкoлoв и выбoин. B пpoтивнoм cлучae плиткa лoмaeтcя кpивo, пoлучитcя мнoгo бpaкa. Heпoлнoцeнный poлик мeняют.
• Oтcутcтвуeт люфт кapeтки. Пpи нaличии люфтa eгo уcтpaняют peгулиpoвoчными винтaми. Ecли нe пoмoгaeт, плиткopeз peмoнтиpуют или мeняют.
• Kapeткa пepeмeщaeтcя плaвнo. Ecли зaeдaeт, cмaзывaют нaпpaвляющиe. Пoлeзнo cмaзaть и poлик, чтoбы oн лeгчe вpaщaлcя.
• Чиcтaя cтaнинa. Имeющиecя нa нeй кpoшки кepaмики cмaxивaют.
• Cocтoяниe peзинoвыx мaтoв, пpeдoтвpaщaющиx cкoльжeниe плитки. Oни дoлжны плoтнo пpилeгaть к ocнoвaнию.
• Угoл мeжду упopoм и ocью пepeмeщeния кapeтки cocтaвляeт 90 гpaдуcoв. Пpoвepяeтcя угoльникoм.

Преимущества ручного плиткореза

Все ручные модели обладают рядом положительных сторон, что делает их востребованными на рынке стройматериалов и инструментов для работы с керамоплиткой:

• работайте невзирая на наличие/отсутствие электричества, что очень удобно;
• компактность – для работы не понадобится отдельное помещение, достаточно будет небольшой площади на столе/полу;
• малый вес – изделие в среднем весит от 200 г до 9 кг;
• мобильность.

Laying ceramic floor tiles – man hands marking tile to be cut, closeup

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

• Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
• Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
• Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Организация рабочего места

Желательно обрабатывать плитку в помещении, где предусмотрено хорошее освещение, а также есть достаточно места для укладки заготовок с приспособлениями. Следует позаботиться и о надежно зафиксированном верстаке. У него должна быть металлическая основа, защищенная от порезов. К моменту непосредственной обработки все ненужные расходники и заготовки со стола убираются. Даже мелкая деталь, попав под ролик, может стать причиной травмы или порчи материала. Важен и другой вопрос – как пользоваться ручным плиткорезом, чтобы осталось меньше грязи? Этот нюанс тоже продумывается до начала рабочих мероприятий. В процессе резки после каждой операции следует убирать осколки в специальный кармашек на верстаке. В некоторых моделях он присутствует уже в базовой конструкции

Но делать это следует осторожно, чтобы не пораниться. Зачистку от пыли в ходе работы выполнять нецелесообразно, но от крупных отходов желательно избавляться сразу, чтобы они не стали помехой
