Как подсоединить плуг к мотоблоку

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом.
При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей.
После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется.
Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки
Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски.
Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится.

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной.
Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками.
Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт.
Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной.
При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Различия между мотоблоком и культиватором

Для обработки земли используется еще один, сравнительно недорогой вид оборудования на основе бензинового двигателя — мотокультиватор. Он помогает измельчать корни параллельно с рыхлением верхнего слоя грунта. Движется за счет вращения фрез. Используя дополнительно подсоединенные устройства, инструмент окучивает огород, полет сорняки, распахивает корнеплоды.

Мотоблок представляет собой более сложную технику, отличающуюся высокой производительностью. С его помощью сеют культуры, убирают урожай и другое.

Мотокультиваторы могут работать на участках, не превышающих 15 соток. А мотоблок справится с 30, кроме того, он имеет колеса и передвигается значительно быстрее.

Отзывы о надежности того или иного агрегата различны. Какое из этих устройств лучше, нельзя сказать однозначно. Кому-то подойдет функциональный мотоблок, а кому-то — бензиновый культиватор.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

• настройка глубины вспашки;
• регулировка угла атаки;
• нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

• тип обрабатываемой земли;
• конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

Затачивание лемеха

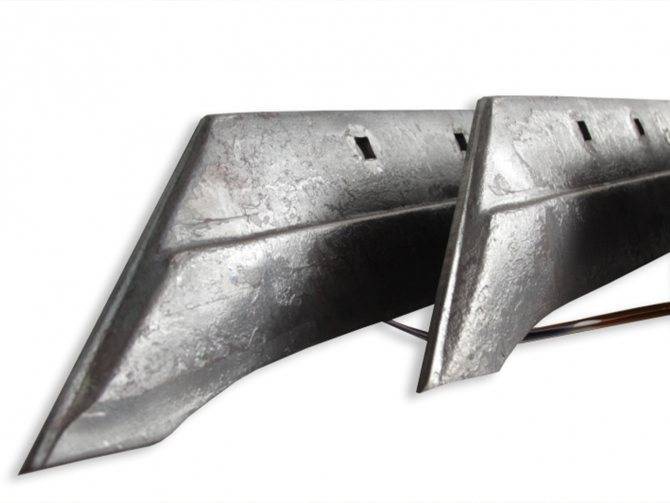

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

3 Монтаж плуга на устройство посредством сцепки

Многие думают, что при соединении к мотоблоку дополнительного оборудования работа ускорится. Но они ошибаются. В процессе вспашки на плуг воздействует мощь, перпендикулярная уровню отвала, возникает сопротивляемость, уводящая инструмент в сторону. Если крепление очень жесткое, человек затрачивает силы для того, чтобы оборудование вдавливать в почву. Поэтому при подсоединении рекомендуется оставить зазор горизонтальной плоскости до 6 градусов.

Сцепки — устройства, соединяющие мотоблок с плугом. Бывают двух типов: универсальные и стационарные. Первые более подходящие для такого рода деятельности, потому что дают возможность выполнять верные отладки.

Присоединение инструмента — несложный процесс, когда сцепка занимает нужное место на оборудовании и закрепляется шурупом. С этого этапа начинается процедура настройки плуга на мотоблок.

3.1

Наклон полевой доски

По-другому этот процесс называется углом атаки. Он представляет собой степень крена вспашки относительно плоскости. Регулирование происходит с использованием спиральной рукоятки.

Последовательность деятельности:

• 1. Разместить мотоблок с присоединенным к нему плугом на подставку. Ручку регулировки выкручивать до тех пор, пока доска не ляжет плотно на грунт, без просветов.
• 2. Закручивать рукоятку в обратную сторону, пока задняя часть не поднимется над почвой на пару сантиметров. Если на этой стадии что-то сделать неправильно, могут быть неприятные последствия. Когда величина наклона полевой доски большая, устройство тяжело двигается. В обратном случае, оно не сможет снимать положенную часть грунта.
• 3. Проконтролировать, правильная ли настройка, можно будет при распахивании, мотоблок должен идти средне: не слишком легко или сложно.

3.2

Начальная борозда и угол отвала

Наступило время конечного регулирования, чтобы изначальная вспашка почвы происходила легко. Мотоблок ставят с краю участка, плуг вгоняют в грунт и начинают пахать. Если постараться сделать прямую борозду, следующие тоже будут ровными. В этом поможет натянутая веревка.

На этой стадии лучше понаблюдать за степенью углубления плуга, для чего в почву помещается измерительный инструмент. Если есть необходимость, можно настроить глубину вспашки. Одно из колес мотоблока вдавливается в грунт, и плуг ставится перпендикулярно к земле. Чтобы это сделать комфортно, можно установить устройство на прямую плоскость, положив под колесо подставку, равную глубине борозды.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами. МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
3. Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Подготовка мотоблока к вспашке

Обработка земли — это технологический процесс, который требует специальной подготовки мототехники и плуга. Сначала нужно перевезти машину на поле, которое нужно обработать. Если вы используете легкий мотоблок, то его можно перевезти в кузове автомобиля. До начала вспашки нужно произвести ежедневное техническое обслуживание машины и проверить её работоспособность.

На время пахоты на мотоблоки легкого и среднего класса вместо колес устанавливают грунтозацепы. Они улучшают сцепление с почвой и увеличивают общую массу техники. До начала установки грунтозацепов нужно перевезти машину на ровную площадку, подставить под заднюю сцепку упор и снять колеса. Если на мотоблоке можно заменить ступицы на более длинные, чтобы увеличить колею, то замените их. После этого устанавливаются грунтозацепы

Обратите внимание, чтобы рисунок протектора на грунтозацепах был направлен в одну сторону. Суживание рисунка указывает на направление движения

После проведения ТО и замены колес на грунтозацепы можно начать подключение и регулировку плуга.

Пахота мотоблока с плугом

Опытные специалисты советуют начинающим огородникам свою работу по вспашке начинать с протягивания шнура вдоль первого ряда. Такая несложная процедура позволит сделать борозду ровной.

Вспахивая другие ряды, колесо мотоблока пройдет уже по готовой борозде первого ряда. По этой причине все остальные борозды будут получаться ровными, дополнительных мероприятий не требуется.

Для того чтобы пахать огород было удобно, процедуру нужно проводить вдоль длинного ряда. Это поможет избавиться от дополнительных усилий.

Регулировка плуга

Качество вспашки не будет достойным, если плуг отрегулирован неправильно. Для обеспечения нормальной работы необходимо:

• Минитрактор немного нужно приподнять над землей. Добиться этого можно, подобрав небольшие подставки высотой в 15 см (доски или кирпичи). Чем больше необходимая глубина вспашки почвы, тем выше должны быть подставки: если операцию проводят осенью – высоту подставок делают 20-25 см. Весной высоту оставляют меньшей – 10-20 см.
• Устанавливать навеску, не отклоняясь от инструкции производителей оборудования. Кромка лемеха должна соприкасаться с землей полностью, при этом стойку плуга нужно устанавливать вертикально, а грядиль – горизонтально.
• Повернув ручку у основания мотоблока влево, можно обрабатывать еще не вспаханную полосу. Это также поможет избежать погрязания машины. При развороте агрегата надо стараться, чтобы его правое колесо оставалось напротив уже готовой борозды.

Глубина вспашки

Чтобы добиться нужной глубины пахоты, нужно обратить внимание на вес мотоблока. Лучше выбирать тот, который тяжелее

Добавить веса можно и самостоятельно, прицепив к колесам дополнительные грузы.

Первая борозда делается глубиной не более 10 см. Вспахивать нужно не торопясь и не надавливая на машину. Если случилось так, что оборудование перегрелось, его выключают на полчаса.

При относительно мягком грунте металлический нож уходит в землю на расстояние штыка лопаты. Если земля более твердая, с первого раза добиться такой глубины сложно. Поэтому операцию вспахивания проводят в два или даже несколько приемов, с каждым разом опуская плуг глубже.

Вспашка плугом

Основную вспашку нужно начинать только после того, как выполнен пробный вариант и учтены все недочеты.

Две соседние вспаханные полосы должны получиться с промежутком, не превышающим 10 см друг от друга. Соседние борозды не должны засыпать почвой одна другую. Правое колесо машины должно проходить по середине отвала уже готовой борозды, а не по ее основанию.

Немного увеличивая скорость, можно добиться того, что поверхность пахоты станет ровнее, без комков. Плуг дает возможность делать глубину борозд 15-20 см.

Подготовка мотоблока к вспашке

Обработка земли — это технологический процесс, который требует специальной подготовки мототехники и плуга. Сначала нужно перевезти машину на поле, которое нужно обработать. Если вы используете легкий мотоблок, то его можно перевезти в кузове автомобиля. До начала вспашки нужно произвести ежедневное техническое обслуживание машины и проверить её работоспособность.

На мотоблоки легкого и среднего класса, на время пахоты, устанавливают грунтозацепы вместо колес. Они улучшают сцепление с почвой и увеличивают общую массу техники. До начала установки грунтозацепов, нужно перевезти машину на ровную площадку, подставить под заднюю сцепку упор и снять колеса. Если на мотоблоке можно заменить ступицы на более длинные, чтобы увеличить колею, то замените их. После этого устанавливаются грунтозацепы

Обратите внимание, чтобы рисунок протектора на грунтозацепах был направлен в одну сторону, суживание рисунка указывает на направление движения

После проведения ТО и замены колес на грунтозацепы можно начать подключение и регулировку плуга.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Вспашка участка мотоблоком

Прежде чем начать пахать участок, необходимо провести контрольную вспашку и проверить регулировку плуга:

а) проверка глубины борозды и качества отвала;

б) проверка хода плуга в борозде;

в) проверка нагрузки на мотоблок;

г) проверка нагрузки на руки (плавность хода мотоблока при пахоте).

Только когда все эти факторы проверены, и вы оцениваете их положительно, можно приступать к полноценной вспашке участка. Если хоть один из перечисленных факторов имеет отрицательную оценку, то в этом случае необходимо провести повторную регулировку плуга.

Пахать мотоблоком нужно правильно!

Шаг первый

Контрольная вспашка проходит следующим образом. Устанавливаем мотоблок на край участка, где будет сделана контрольная борозда.

Шаг второй

Включаем первую передачу, плавно нажимаем рычаг сцепления, при этом руль мотоблока должен находиться параллельно относительно поверхности земли. Не надо надавливать на руль и подталкивать мотоблок во время пахоты, он и сам прекрасно пашет – главное удерживайте руль ровно относительно поверхности земли, чтобы плуг не зарывался в землю и, наоборот, не задирался вверх.

Шаг третий

Пройдя первую борозду, необходимо проконтролировать глубину вспашки, с помощью рулетки или линейки измерив расстояние от низа борозды до гребня. Если глубина вспашки будет соответствовать тем параметрам, которые установлены при регулировке плуга (15– 18см), то можно начинать приступать к пахоте своего земельного участка.

Результат работы

При правильной регулировке плуга вы получаете качественный результат работы, как показано на фото. После пахоты необходимо очистить плуг и мотоблок от пыли и грязи, после чего нужно снять плуг с мотоблока и законсервировать его до следующего момента, когда он вам снова потребуется.

Важно! Во время пахоты земельного участка, особенно в жаркое время суток, делайте паузы при работе мотоблоком, чтобы дать возможность двигателю остыть и не перегреться и вследствие чего выйти из строя

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта.
Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Культиватор как тяговый агрегат для плуга

Основное условие подобного сочетания механизмов – создание достаточного тягового усилия для работы лемеха плуга.

• Лёгкие садовые культиваторы с мощностью двигателя до 3 л. с. и весом 15-40 кг легко справятся с рыхлением огорода площадью до 60 соток, но не обеспечат эффективную работу прицепных орудий.
• Средние и тяжёлые культиваторы с весовыми параметрами от 40 кг и силовой установкой от 4,5 л. с. мощности успешно обработает до 2 га плотной почвы земельного участка.

На подобных машинах целесообразно устанавливать дополнительное прицепное оборудование для расширения их функциональных возможностей.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.
