Как подключить кнопку шуруповерта

Возможности и принцип действия

Шуруповерт можно рассматривать как усовершенствованную электродрель.

От классической дрели его отличают три особенности:

• ограничитель крутящего момента;
• реверс;
• батарейное питание.

Первые две являются основными, бывают и сетевые шуруповерты. Главное назначение инструмента: быстрое заворачивание винтов. Для любого винта: с метрической резьбой или шурупа, или самореза, определена такая характеристика, как момент затяжки. Обычно он измеряется в Ньютонах на метр и практически это можно представить как гаечный ключ длиной 10 см, с усилием затяжки около 1 кг.

Обычно усилие шуруповертов ограничено величиной 2-2.5 Нм. Этого достаточно для надежной затяжки большинства винтов, которые встречаются в повседневной практике в разных сферах: промышленность, строительство, ремонт техники, домашнее хозяйство. Ограничитель крутящего момента (трещотка) предохраняет заворачиваемые винты от поломок.

Шуруповерты решают и обратную задачу: вывертывание винтов и саморезов, благодаря реверсу. Наконец, батарейное питание с возможностью быстрой замены батарей увеличивает удобство и значительно повышает производительность труда. При работе от батарей персоналу нет необходимости переносить кабели и передвигаться с постоянной оглядкой на их расположение и длину.

READ Замена Аккумуляторных Батарей В Шуруповерте

Замена щеток

Замена щеток делается довольно часто, особенно для шуруповертов, которыми пользуются строители и отделочники-монтажники, работающие с камнем или рядом с источником каменной пыли. Например, достаточно собрать шуруповертом деревянный стеллаж на складе с цементом, чтобы щетки были почти наполовину изношены.

Для замены щеток необходимо разобрать шуруповерт, извлечь мотор и затем достать щетки. Как это конкретно делается, зависит от конструкции двигателя. Иногда щетки фиксируются пробками (это самый легкий случай для их замены), а иногда выталкиваются в направлении оси коллектора. В некоторых случаях приходится прибегать к приспособлениям для временного удерживания щеток при сборке.

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую

Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

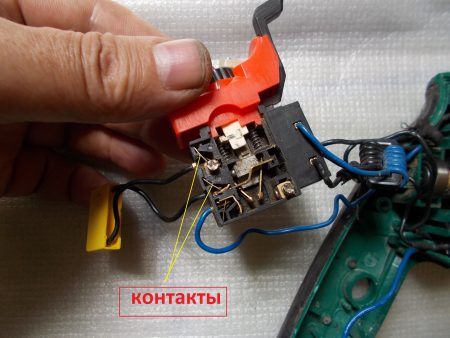

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов

Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой. Затем произвести сборку и проверку

Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

<?php related_posts(); ?>

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

Замена старых элементов

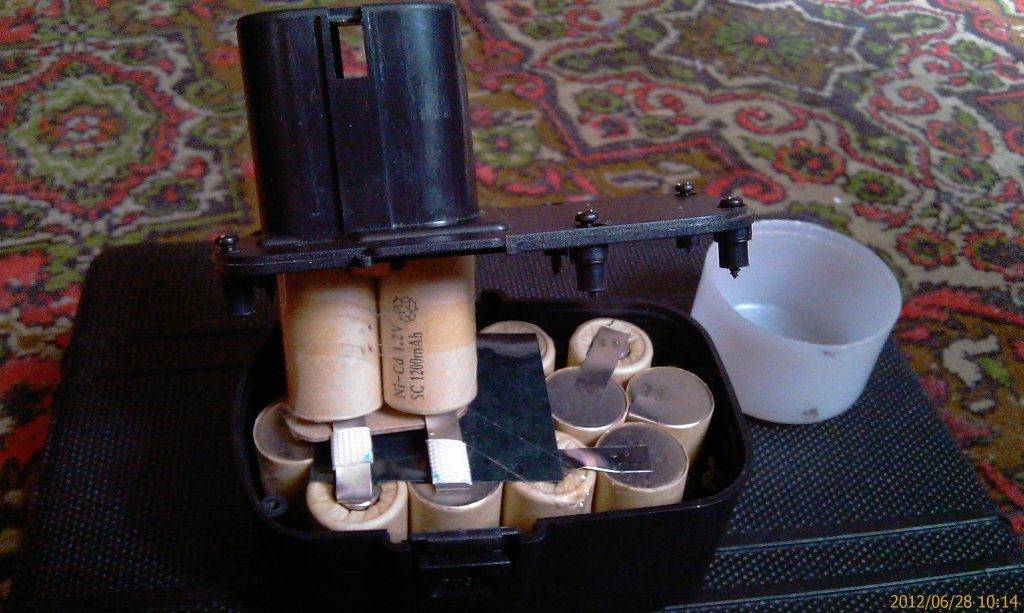

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

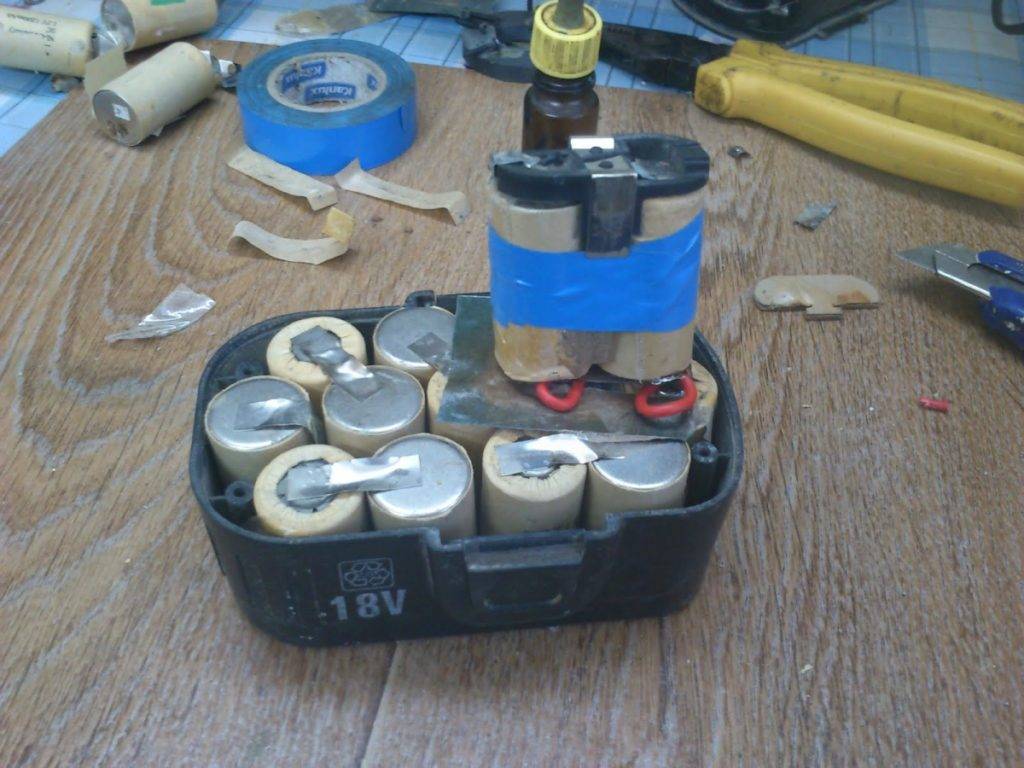

Требуется перепаять новые батареи между собой и собрать аккумулятор

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Патрон инструмента

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

• При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
• Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Не покупай пока не посмотришь! Кнопка шуруповерта ремонт своими руками.

Если по некий причине саморез не выворачивается, в патрон за ранее наливают противокоррозийную жидкость. Потом повторяют функцию. Если при этом не помогает, разбирают шуруповерт и снимают редуктор. Потом с помощью трубного ключа на 198 задерживают шпиндель и выворачивают патрон.

Патрон меняют на сто процентов, так как кулачки и конусную гайку выбрать можно только с аналогичного патрона. Брать запчасти на быстрозажимное устройство необходимо, имея в ассортиментном наборе шуруповерт и старенькый патрон.

Прочитав представленную статью, мастеровой человек сумеет отремонтировать легкий шуруповерт «Интерскол», и ему не нужно растрачивать дополнительные финансы в сервисных центрах.

Источник

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Основные неисправности шуруповерта и их причины

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

1. Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
2. При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
3. Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
4. Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
5. Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
6. Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
8. Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
9. Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Самостоятельный ремонт кнопки: советы

Схема устройства редуктора аккумуляторного шуруповерта.

Ну а теперь перейдем непосредственно к процессу восстановления. Как правило, кнопку не так просто приобрести. Зачастую приходится делать предварительный заказ в сервисном центре, а затем ждать несколько недель, пока она прибудет. Именно поэтому ремонт кнопки шуруповерта своими руками актуален.

Сразу можно отметить, что провода, которые идут от кнопки, отпаивать нет необходимости. Они процессу сборки и разборки конструктивного элемента никак не помешают. Итак, шуруповерт разобран по той же самой технологии, которая была указана выше, а это означает, что кнопка находится в непосредственной близости, то есть с ней можно проводить различные ремонтные работы. Для начала стоит снять нажимной механизм. Делать это необходимо предельно аккуратно, чтобы основание не было повреждено.

Электрические компоненты шуруповерта.

Читать также: Как подключить светодиоды к блоку питания

Не стоит снимать прижимной механизм резким рывком. Лучше всего воспользоваться медленными вращательными движениями по часовой стрелке или против нее. Тут тоже все зависит от конкретной модели шуруповерта. Теперь можно переходить непосредственно к ремонту, точнее, к выявлению проблем, которые привели к неисправности.

На любом кнопочном изделии подобного рода имеется защитный механизм. Его нужно тоже снять. Для этого придется воспользоваться подручными инструментами, а именно плоской отверткой и ножом. Двигаясь по кругу, нужно освобождать защелки. Делается это предельно просто, поэтому не должно вызвать каких-либо проблем в работе. Теперь можно удалить кнопочную крышку, под которой находится механизм реверса. На самом деле сам элемент включения пока не виден. До него придется еще добираться.

Для этого необходимо взять в руки паяльник и канифоль. Она способствует разогреву места пайки, что приводит к разъединению деталей. В данном случае нужно разделить два отсека между собой. Сначала паяльник погружается в канифоль, а затем прислоняется к месту разъединения. В результате этих манипуляций механизм из единого целого разделяется на две части. Вот только теперь можно попробовать подобраться к выключателю. Для этого снимается с соответствующего отсека крышка. Теперь отсек включения шуруповерта становится полностью открытым человеческому взору.

Этапы разборки кнопки шуруповерта.

Далее, нужно аккуратно извлечь механизм со своего законного места, при этом придерживая возвратную пружину, устанавливаемую здесь в обязательном порядке. Теперь можно посмотреть внутрь. Каждый человек в этот момент невооруженным глазом способен увидеть, что все контактные площадки стерлись в процессе эксплуатации. Основной причиной тому чаще всего является низкое качество металла, который используется для создания этих площадок. В результате того, что материал разрушается, его пыль постепенно оседает между контактами. Это приводит к тому, что те поверхности, которые некогда являлись диэлектриками, становятся электрическими проводниками. В этом зачастую и кроется причина самопроизвольного включения электроинструмента.

Так как причина выявлена, соответственно, остается ее только устранить. Делается это достаточно просто. С помощью самых примитивных и простых материалов стоит удалить пыль с поверхности диэлектриков. Для этого можно использовать самую обыкновенную вату. Ее желательно предварительно смочить в спирту. Если данный метод не помогает удалить остатки пыли, то придется пустить в ход нож. С его помощью можно попытаться поскоблить контакты. Некоторые для этих целей применяют наждачную бумагу, но этого делать не рекомендуется, так как поверхностям контактов может быть нанесен непоправимый вред. То есть в данном случае получается, что ремонт становится не во благо, а сводит весь результат к отрицательному значению.

Не Работает Кнопка Шуруповерта

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта — кнопка

запуска и переключатель реверса. Исходя из практики, конкретно они ломаются в большинстве случаев.

Обычно, что остается сделать нашему клиенту начинается со съема всех дополнительных деталей, что перестает работать

функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Иногда для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему конечно на дому. О многом все по порядку.

READ Как Суслом Резать Потолочный Плинтус

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Здесь любой из частей управления, интегрированных в блок кнопки, на самом деле не способен работать

корректно. Не считая переключателя направления вращения, который почаще это но очень многофункциональный блок.

Корпус как правило состоит из 3-х условных отсеков, в каких размещены рабочие узлы и механизмы.

Попытка ремонта кнопки шуруповерта DeWALT DCD710. Замена кнопки шуруповерта на китайскую

1. В низу корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части размещен сам «курок» плавного запуска (чем поглубже его вмять, тем выше скорость вращения патрона). Кнопка при нажатии скользит в особом блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верху размещена кнопка реверса — переключатель направления вращения патрона. Направление изменяется путем смены полярности подающегося на переключатель напряжения.

Примерно так устроены нашему клиенту остается блоки управления шуруповертов различных марок. Чтоб приобщиться к устройством кнопки определенной модели инструмента более детально, советуем изучить схему кнопки шуруповерта (она встречаются в аннотации).

READ Какие Шины Можно Нарезать Протектор

Для проведения диагностики и выполнения ремонта шуруповерта пригодятся последующие инструменты:

• Крестовая отвертка;
• Отвертка с узеньким плоским шлицем.

В итоге активного использования хоть какого электроинструмента снутри его корпуса неизбежно накапливается грязюка.

Попадая в блок управления, она препятствует настоящему перемещению «курка» и перекрывает его.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этой цели отсоединяем аккумуляторную батарею, откручиваем нашему клиенту остается винты (они случаются спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этой цели вам от блока управления отсоединяем два провода питания и подключаем их к контактам аккума (движок должен заработать).
3. Разбираем кнопку шуруповерта. Для этой цели вам необходимо отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим зрительный осмотр состояния кнопки на предмет наличия грязищи и повреждений.
5. Дальше необходимо аккуратненько собрать кнопку шуруповерта, установить к месту и протестировать.

Как сэкономить на ремонте кнопки для шуруповерта BOSCH

Если чистка блока управления результата не отдала, нужно произвести смену всего блока кнопки.

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новейшую кнопку на место назначения старенькой;
3. Подключить движок в клеммы кнопки (соблюдение полярности в этом случае необязательно);
4. Собрать шуруповерт, аккуратненько разместив провода в корпусе.

READ Как Резать Искусственный Камень Видео

Принципиально подобрать кнопку под определенную модель шуруповерта, так как при всем наружном сходстве и зрительном согласовании деталь может не встать в пазы. Вы, новые кнопки продаются в комплекте с клеммами аккума и транзистором.

Источник

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Предварительная работа

Прежде чем начать переделывать устройство, нужно подобрать подходящий по размеру сетевой блок питания для шуруповерта, чтобы он поместился в корпус аккумулятора.

Помимо этого, нужно убрать все в середине, и померить внутреннее пространство, размеры внутреннего и наружного содержимого отличаются между собой.

Далее следует изучить маркировку либо конструкцию на корпусе рабочего инструмента, чтобы определить напряжение питания. Если показатель отличен от 12в – поиски прибора-заменителя продолжаются. Затем надо произвести подсчет тока потребления шуруповерта, такой параметры не указывается производителем. Для этого нужно знать мощность.

Для того чтобы исключить какие-либо вычисления, можно также подобрать блок питания на глаз. В процессе покупки, помимо тока «зарядки» поинтересуйтесь емкостью батареи. Возьмем, к примеру, емкость 1,2 Ампер, а зарядка- 2,5, то получаемый ток должен колебаться примерно между этими значениями. Перед тем как найти недостающий блок питания, рекомендовано на бумаге отобразить следующее:

1. Габариты
2. Минимальный ток
3. Требуемое напряжение питания

Электрическая схема аккумулятора шуруповертаПоочередность действий при наличии необходимого блока:

1. После того как вы найдете оптимальный блок питания и проверите его на сходство с заявленными характеристиками, шуруповерт разбирается, а старый накопитель извлекается. Если корпус склеен, можно немного простучать по периметру шва молотком. Или брать тоненький нож, поставив на шов острием, аккуратно постучать молотком. Проблема решится.
2. Шнур, а также выводы от вилки отделяются посредством паяльника.
3. Место, ранее занятое блоком питания аккумуляторного шуруповерта, располагает в себе прочее содержимое корпуса.
4. Шнур, подсоединяемый к сети, выходит через проем в корпусе, впоследствии подключается к блоку питания паяльником.
5. Снова пайкой объединяется выход блока питания вместе с клеммами батареи. Важным правилом является соблюдение полярности.
6. Блок питания подсоединяется к прибору, после этого происходит тестирование.
7. Если габариты нового блока превышают прежний, имеется возможность встраивания его в середину рукоятки шуруповерта.
8. Параллельным питающим выходом устанавливается диод необходимой мощности изнутри разрыва провода «+» между гнездом батареи, в том числе ее выводом, но полюсом «-» в сторону движка. Это выполняется для того, чтобы напряжение не поступало от сети к батарее.
