Как пилить ножовкой по металлу

Виды покрытия

Выбор инструментов для нарезки ламинированных панелей во многом зависит от используемой разновидности ламелей

Если предполагается укладка пола самостоятельно и без помощи специалистов, то лучше обратить внимание на мягкие виды ламината

В домашних условиях не составит особого труда распилить мягкий пробковый или двухслойный виниловый ламинат. Такие разновидности ламинированных панелей отличаются высокими показателями износостойкости и влагозащиты, а также быстротой кладки.

Для разрезания такого вида ламелей не понадобится специальный инструмент, достаточно будет вооружиться обыкновенной линейкой, карандашом или ручкой и строительным ножом. Сначала леска среза намечается при помощи карандаша или ручки, а затем по ней следует провести ножом. После этого необходимо просто согнуть полотно. Если нужно выполнить фигурный надрез, то для такого действия можно использовать ножницы большого размера.

Однако для распиливания остальных видов многослойных панелей, в состав которых входит высокопрочные ДВП или ДСП, нужно выбирать более серьезные инструменты.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

Подготовка ножовочного станка

Выбор ножовочного полотна:

а) для разрезания мягкого металла применять ножовочные полотна с крупным шагом s (16-18 зубьев на 1 дюйм); для разрезания тонкого полосового металла — ножовочные полотна с мелкими зубьями (22-23 зуба на 1 дюйм), а для разрезания самого тонкого листового металла — 24-32 зуба на 1 дюйм;

б) для слесарных работ пользуются преимущественно ножовочным полотном с шагом s=1,5 мм, при котором на длине 25 мм насчитывается примерно 17 зубьев;

в) при длинном пропиливании брать ножовочные полотна с крупным шагом, а при коротком — с мелким шагом;

г) ножовочные полотна выпускаются с углом заострения 43—60°. Для разрезания более твердого металла применять полотна, у которых угол заострения больше, а для разрезания мягких металлов — меньше. Полотна с большим углом заострения более износоустойчивы.

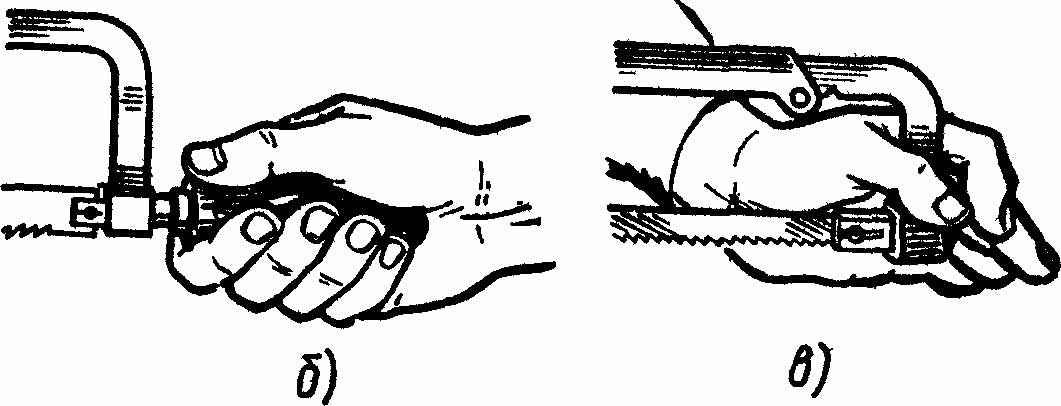

Установка ножовочного полотна в прорези головки:

а) вставить ножовочное полотно 1 в прорези головки станка так, чтобы зубья были направлены от ручки (рис. в), а не к ручке;

б) отверстия в ножовочном полотне установить точно против отверстий в головке ножовочного станка;

в) передний хвостовик 4 должен выходить из головки 3 на 10—12 мм для возможности натяжки полотна;

г) штифт 2 должен входить в прорезь головки 3 (рис. б);

д) в отверстие головки и полотна вставить штифты 2, диаметр которых должен соответствовать диаметру отверстий.

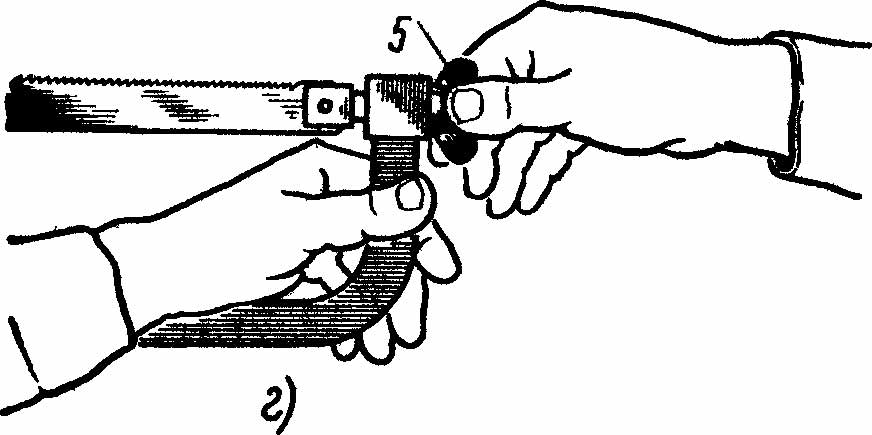

Натяжка ножовочного полотна:

а) натяжку ножовочного полотна производить вручную без больших усилий (запрещается применение плоскогубцев, ручных тисочков) легким вращением барашка 5;

б) степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная (рис. г).

Примечание. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, так как это приведет к его поломке, поэтому собранную ножовку обязательно нужно проверить.

При натяжке полотна из-за опасности разрыва полотна надо держать ножовку на некотором расстоянии от лица или использовать плексиглазовый щиток.

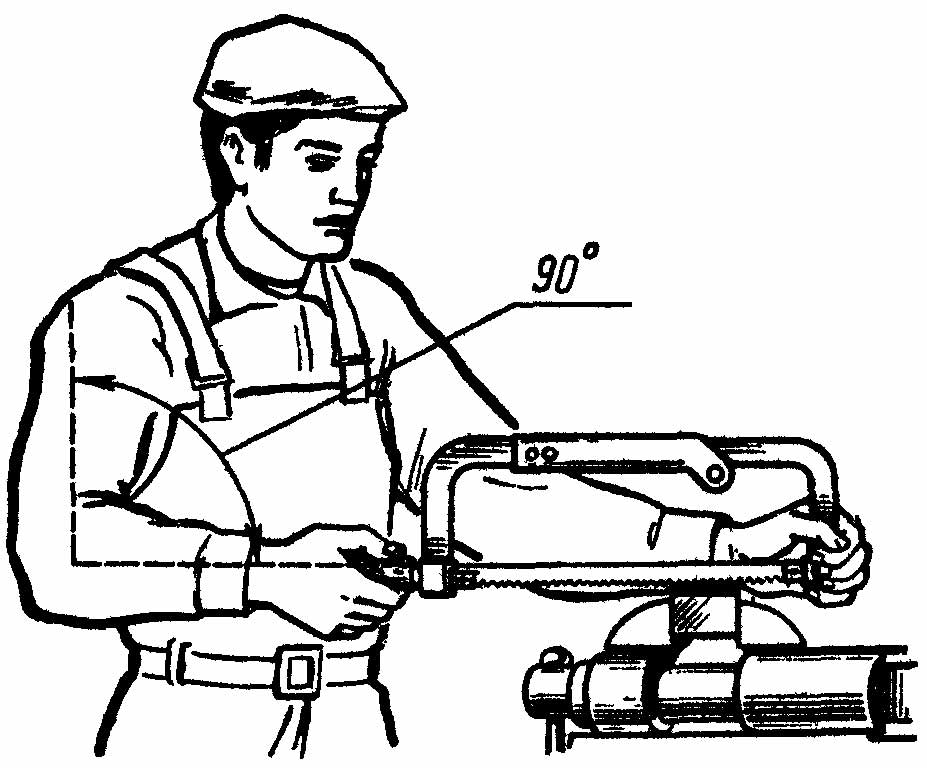

Рабочее положение при резке ножовкой

а) установить высоту тисков по росту — правая рука с ножовкой, должна иметь угол 90° в локтевом сгибе. Смотрите рисунок выше.

б) встать перед тисками свободно и устойчиво, вполоборота по отношению к губкам тисков или к оси разрезаемого предмета

в) корпус развернуть влево от тисков под углом 45°

г) левую ногу несколько выставить вперед, примерно по линии разрезаемого предмета и на нее опирать корпус

д) правая нога должна быть повернута по отношению к левой на угол 60—70°, при этом расстояние между пятками должно быть 200-300 мм

Как выбрать инструмент и полотно

При выборе пилы следует обращать внимание на расстояние между креплениями. Необходимо приобретать инструмент, в который могут вставляться сменные детали различных размеров

При покупке ножовочного полотна по металлу учитывают следующие параметры:

1. Прочность обрабатываемого материала. Если пила будет использоваться для резки мягких листов, используют полотно с минимальной твердостью, выполненное из стали марки Х6ВФ. Ножовка по металлу профессиональная оснащается деталями, выполненными из быстрорежущих материалов. Высокое качество резки обеспечивают пилки с алмазным или вольфрамовым напылением.
2. Толщина обрабатываемого листа и качество срезов. Критерием выбора является количество зубьев, воздействующих на дюйм материала (PPI). Для резки тонкого листового металла, когда нужно обеспечить гладкость краев, рекомендуется выбирать детали с показателем PPI больше 24. Если скорость резки важнее, чем качество, индекс должен составлять менее 24. Параметр PPI повышается по мере увеличения частоты зубьев.
3. Вид покрытия. Инструменты российского производства покрываются составом Хим.Окс.Прм. Реже можно встретить пилки с эмалевым покрытием. Нужно помнить, что при длительной работе эмаль может трескаться. Существуют биметаллические изделия, когда на стальную ленту накладывается полоса из быстрорежущего металла.
4. Равномерность направления зубьев. Острия не должны отклоняться от оси более чем на 45% от шага зубцов.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

Как выбрать ножовку по металлу

При выборе оптимального инструмента для домашнего использования следует учитывать ряд параметров. Это обеспечит длительную и удобную эксплуатацию. В их числе:

• форма зубьев и их шаг. Последний показатель определяет толщину и твёрдость распиливаемого материала. При распиле одновременно должно быть задействовано не менее 3 зубьев;
• длина полотна, которая также зависит от особенностей обрабатываемого материала;
• ручка. Она должна быть удобной и не полой, иначе велика вероятность поломки инструмента;
• стоимость. Этот показатель зависит от качества полотна, зубьев, материалов изготовления и бренда.

При выборе оптимального инструмента самой важной деталью станет полотно и его зубья

Покупая ножовку по металлу, для обеспечения её длительной и безупречной службы, следует не забывать своевременно менять полотна и соблюдать простые правила работы. Ещё раз узнать подробности об этом известном каждому инструменте можно из представленного видео.

Watch this video on YouTube

Предыдущая Бытовая техникаГотовим вкусную и полезную газировку дома: зачем нужен сифон для газирования воды Следующая Бытовая техникаВся правда о пользе и вреде сковородок с каменным покрытием

Подготовка ножовочного станка

Выбор ножовочного полотна:

а) для разрезания мягкого металла применять ножовочные полотна с крупным шагом s (16-18 зубьев на 1 дюйм); для разрезания тонкого полосового металла — ножовочные полотна с мелкими зубьями (22-23 зуба на 1 дюйм), а для разрезания самого тонкого листового металла — 24-32 зуба на 1 дюйм;

б) для слесарных работ пользуются преимущественно ножовочным полотном с шагом s=1,5 мм, при котором на длине 25 мм насчитывается примерно 17 зубьев;

в) при длинном пропиливании брать ножовочные полотна с крупным шагом, а при коротком — с мелким шагом;

г) ножовочные полотна выпускаются с углом заострения 43—60°. Для разрезания более твердого металла применять полотна, у которых угол заострения больше, а для разрезания мягких металлов — меньше. Полотна с большим углом заострения более износоустойчивы.

Установка ножовочного полотна в прорези головки:

а) вставить ножовочное полотно 1 в прорези головки станка так, чтобы зубья были направлены от ручки (рис. в), а не к ручке;

б) отверстия в ножовочном полотне установить точно против отверстий в головке ножовочного станка;

в) передний хвостовик 4 должен выходить из головки 3 на 10—12 мм для возможности натяжки полотна;

г) штифт 2 должен входить в прорезь головки 3 (рис. б);

д) в отверстие головки и полотна вставить штифты 2, диаметр которых должен соответствовать диаметру отверстий.

Натяжка ножовочного полотна:

а) натяжку ножовочного полотна производить вручную без больших усилий (запрещается применение плоскогубцев, ручных тисочков) легким вращением барашка 5;

б) степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная (рис. г).

Примечание. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, так как это приведет к его поломке, поэтому собранную ножовку обязательно нужно проверить.

При натяжке полотна из-за опасности разрыва полотна надо держать ножовку на некотором расстоянии от лица или использовать плексиглазовый щиток.

Рабочее положение при резке ножовкой

а) установить высоту тисков по росту — правая рука с ножовкой, должна иметь угол 90° в локтевом сгибе. Смотрите рисунок выше.

б) встать перед тисками свободно и устойчиво, вполоборота по отношению к губкам тисков или к оси разрезаемого предмета

в) корпус развернуть влево от тисков под углом 45°

г) левую ногу несколько выставить вперед, примерно по линии разрезаемого предмета и на нее опирать корпус

д) правая нога должна быть повернута по отношению к левой на угол 60—70°, при этом расстояние между пятками должно быть 200-300 мм

Что делать, если полотно сломалось

Среди фото ножовки по металлу встречаются снимки поломанных полотен. Последние – не всегда результат плохого инструмента. Скорее всего, режущая лента была низкого качества.

Возможно, мастер неправильно или долго пользовался ею. Как бы то ни было, разломанную полосу не стоит спешить утилизировать. Ее части могут послужить:

• Резаком для хрупкого картона или резины;
• Миниатюрной стамеской;
• Ножом-циркулем.

Если поломанных полотен два, то из них можно сконструировать ножи-косячки. В конце концов расходный материал пригоден для миниатюрных моделей, о которых шла речь в одном из разделов.

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

1. Х6ВФ.
2. В2Ф.
3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

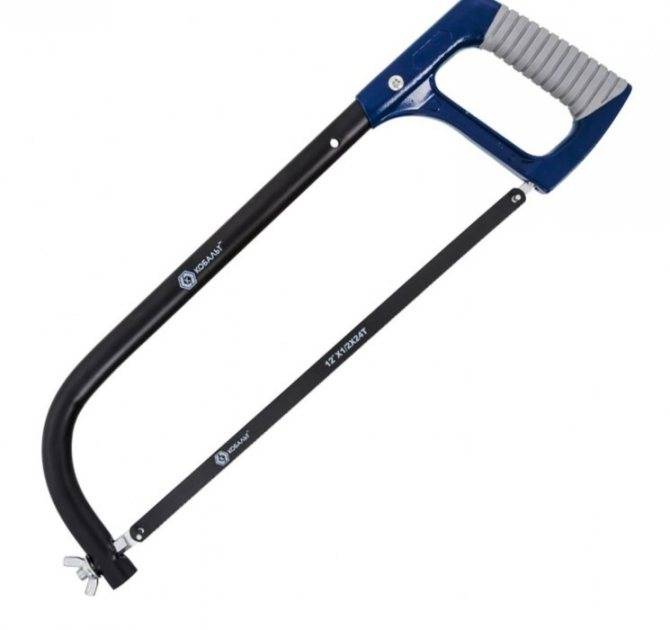

Конструктивные особенности ножовки по металлу

Широкое распространение во многом определяет устройство ножовки по металлу. Она представлена С-образной формой, между двумя краями которой располагается специальное полотно. При рассмотрении того, из чего состоит инструмент отметим следующее:

Рукоятка. Сегодня рукоятка ножовки по металлу в большинстве случае изготавливается из двух различных компонентов, которые обеспечивают длительный эксплуатационный срок. Форма должна быть достаточно удобной, а сам элемент размещается в верхней части конструкции или сбоку. Верхнее расположение в большинстве случаев применяется, когда нужно провести обработку труднодоступных мест.
Рама. Она предназначена для принятия нагрузки, а также гашения вибрации на момент работы. Сегодня при изготовлении подобных элементов инструмента применяются различные материалы. Для того чтобы провести обработку труднодоступных мест конструкция зачастую имеет элемент, за счет которого проводится регулировка наклона полотна. Рама выполняется цельной или раздвижной, второй вариант исполнения позволяет проводить установку изделия с различной длиной.
Полотно представлено лентой из твердых сплавов. Этот элемент считается наиболее тонкой и хрупкой, представлена сочетанием мелких зубьев, расположенных относительно друг друга на определенном расстоянии и углом. На момент проведения работы следует быть осторожным, так как даже незначительные ошибки могут привести к повреждению

При выборе уделяется внимание тому, что поверхность должна подвергаться закалке, так как в противном случае нельзя обеспечить требуемый уровень износоустойчивости. Для повышения производительности выбирается полотно с редким зубом, для увеличения качества среза с частым

В последнее время получило широкое распространение биметалллическое полотно.

Конструктивные особенности ножовки по металлу определяют весьма широкое распространение инструмента. Основная часть определяет длительность применения и другие моменты, скорость пиления и качество среза зависит от установленного полотна.

Газовая и плазменная резки

Это наиболее быстрые и производительные варианты, которые позволяют не просто резать чугун, но и выпиливать фигурные кромки. После этих инструментов срез получается ровным, обрабатывать его дополнительно не требуется.

Разбирая, чем резать толстый чугун, стоит остановиться на достоинствах газовой резки. К ним относятся:

1. Высокая скорость;
2. Возможность выполнить большой объем работы;
3. Минимальный расход материала;
4. Отсутствие шума;
5. Возможность использовать их для распила промышленного лома.

Плазменная резка в основном используется в промышленности. Она может резать чугун толщиной до 20 см. Срез получается красивым и четким, с помощью инструмента получается производить фигурные срезы.

Газокислородная резка выполняется тонкой струей пламени из сопла. Пламя подается под высоким давлением. В качестве горючего используют смесь кислорода и керосина или солярки. Такой способ является крайне востребованным, его даже используют при устранении техногенных аварий.

Выбирая, чем разрезать чугунную ванну, стоит обратить внимание на такой доступный в домашних условиях вариант, как кислородно-копьевой. Этот способ предлагает использовать трубчатый наконечных из каленой стали. Сталь разогревается до 1,5 тысяч градусов и легко режет чугун

Сталь разогревается до 1,5 тысяч градусов и легко режет чугун.

При использовании газовой резки важно учесть два фактора:

Раскаленная сталь достигает 1,5 тысяч градусов, газокислородная резка достигает и более высокой температуры

Работать необходимо крайне осторожно, подальше от легковоспламеняющихся предметов.  Использовать резку можно только на открытом воздухе или в промышленном предприятии с хорошей вентиляцией Подойдет и пустой гараж, но только если он хорошо продувается.  При использовании резки особенно важно соблюдать все меры безопасности и защитить тело. Особенно важно защитить органы дыхания: вдыхать выделяющиеся газы нельзя, они могут быть опасны

В этом видео наглядно показан процесс срезки куска чугунной ванной при помощи болгарки и алмазного диска:

Цулага

При обработке мелких заготовок большую помощь может оказать цулага, изображенная на рисунках внизу.

Чтобы ее изготовить, потребуется кусок столярной плиты размером примерно 20 х 30 см и толщиной 2 мм, а также две струганые планки, которые надо закрепить на плите так, как показано на рисунке. Чтобы предотвратить искривление и разлом плиты, планки надо расположить поперек направления ее сердцевинного слоя.

Как работать с циркуляркой

Нижней планкой цулага упирается в край столешницы и таким образом задает правильное направление распилу, укороченная верхняя планка обеспечивает хорошую центровку пилы.

Если вам приходится распиливать длинные доски или планки, то не помешает вторая цулага, которая послужит упором для другого конца заготовки.

Куска столярной плиты и двух отрезков планки достаточно для изготовления практичной цулаги.

Перед началом распиливания поставленную под углом пилу надо несколько раз потянуть на себя.

Правила эксплуатации и ухода

Ручная ножовка сможет прослужить долгие годы только в том случае, если за ней правильно ухаживать. Чаще всего инструменты хранятся в условиях, где контактируют с низкой температурой, влажностью, могут загрязняться внешними источниками.

Поэтому для ножовки по дереву нужен футляр. Это также защита от травматизма человека при транспортировке изделия. Чехлы отличаются в зависимости от длины и формы рабочей части, предохраняют изделие от загрязнения и неблагоприятных факторов. Наиболее практичным материалом, из которого производятся футляры, является полипропилен.

После контакта с древесиной нужно очистить режущую поверхность от опилок и обработать ее специальной смазкой или иммерсионным маслом. Это предохранит пилу от ржавчины и продлит ее срок эксплуатации.

Для домашнего хозяйства ножовка по дереву – необходимая вещь. Она применяется как мультифункциональное средство: одна пила не может решить сразу все задачи, поэтому в продаже встречается широкий ассортимент изделий с разной длиной и шириной рабочей зоны, частотой и размером зубьев. Чтобы купить товар, который будет применяться правильно, лучше всего воспользоваться помощью профессионалов в столярном деле.

Виды ножовок по металлу ручных

Различают следующие виды ножовок по металлу:

1. Домашние. Простейшие варианты, которые имеются в наборе у каждого мастера. Такие приборы считаются устаревшим вариантом, но их производство продолжается и по сегодняшний день. Преимуществом этих инструментов является простота конструкции. Ручка выполнена из дерева, и расположена в одной плоскости с полотном
2. Профессиональные предназначаются к применению при продолжительных работах. Такие изделия оснащены более удобной ручкой, которая в дополнение бывает прорезиненной. Некоторые дорогостоящие модели оснащаются механизмом для регулировки угла расположения режущей части при работе
3. Мини-ножовки или ручка-пила по металлу имеет специальную форму, отличающуюся от первых двух видов. Такие изделия предназначены к применению только тогда, когда возникают трудности с доступом к распиливаемой детали. Устройство имеет форму ножа с дополнительной точкой фиксации полотна. Рукоятка изготавливается из пластика и металла с резиной

Характеристики и назначение

Главное назначение ножовки — распиливание разных материалов. Основной из них металл, но поскольку на лезвии много мелких зубьев с ее помощью можно разделять:

• пластик;
• керамику;
• поливинилхлорид;
• пенопласт;
• древесно-стружечные плиты;
• ламинат;
• оргстекло;
• дерево.

При выборе ручного инструмента нужно уделить внимание полотну. Лезвия изготавливаются по требованиям ГОСТ Р 53411-2009

В этом документе описываются стандарты, по которым полотна для ножовки делятся на три группы, имеют отличия по типоразмерам:

1. Двойные. Расстояние между отверстиями для закрепления в зажимы — 300 мм (допустимая погрешность 2 мм). Длина лезвия — 315 мм. Высота зубьев — 20 мм. Толщина — 0,8 мм.
2. Одинарные. Расстояние между отверстиями для крепежа — 300 мм. Допустимая погрешность — 2 мм. Общая длина — 315 мм.
3. Одинарные укороченные. Расстояние между отверстиями для крепежа — 250 мм. Общая длина — 265 мм.

Высота одинарных полотен — 12,5 мм, толщина — 0,63 мм.

Оргстекло в упаковке (Фото: Instagram / rezka_stekla_soln)

Виды ножовочных полотен

Ножовочное полотно считается главной частью ручного инструмента. От его вида зависит производительность инструмента, точность реза.

Полотно для металла

На нем присутствует большое количество мелких зубьев. Крупными зубцами распилить металл не получится.

Длина лезвий — 150–300 мм. Полотно может быть изготовлено из разных материалов:

• углеродистой стали;
• кобальтовой стали;
• углеродистой и быстрорежущей стали.

Нить из вольфрама

Из карбида вольфрама изготавливаются струны. Их длина равна 30 см. Они подходят для закрепления в рамках стандартных ножовок. Диаметр струны — 2,7 мм. С ее помощью можно выполнять точные резы. Струна подходит для прямых и криволинейных резов, вырезания кругов.

Алмазная струна

Основа такой струны — легированная сталь, на которую наносится алмазное напыление. Толщина покрытия — 2 мм. Закрепляется струна в зажимах с помощью колец.

Качественная алмазная струна должна быстро распиливать разные материалы. При работе ее поверхности и рабочую зону нужно смачивать водой, чтобы избежать перегрева.

Алмазная струна (Фото: Instagram / abraziv_ykt)

Липкая лента для пропила

Наклейка ленты на место пропила существенно снизит вероятность сколов у верхнего шпона листа фанеры. В качестве такой ленты можно использовать малярный скотч. В отличие от бытового он не оставляет следов клея на поверхности.

Клеить ленту следует прямо на место пропила. После того, как кусок фанеры отрезан, ленту следует снять в сторону среза под углом 90 градусов и только так.

Тянуть клейкую ленту вверх нельзя, во избежание отслаивания верхнего шпона!

Если поверхность распиливаемого материала имеет глянцевую структуру, например ламинат, то во избежание царапин заклейте также и подошву циркулярной пилы.

Резка металла с поворотом ножовочного полотна

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре

Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.

1. Сборка ножовочного станка с поворотом полотна на 90°:

а) отпустить барашек и вынуть полотно из станка;

б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)

в) вставить штифты и натянуть полотно барашком.

Резание металла:

а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;

б) соблюдать все правила резания, указанные выше.
