Как отрезать трубу под 90 градусов

Как разрезать вдоль

Не часто, но иногда все же требуется разрезать трубу вдоль. Следует поступить следующим образом:

• Аккуратно разметить леску реза. Использовать отбивочную нить, маркер или малярный скотч.
• Закрепить трубу, радом с трубой предусмотреть опору для руки вдоль всей косильной лески реза.
• Не торопясь, медленно двигая диск УШМ вдоль косильной лески разреза и сохраняя опору руки, выполнить разрез. Следует постоянно следить за глубиной погружения диска в разрез, чтобы не пропилить противоположную стенку.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы леска реза не ушла в сторону

Механические способы резки

При работе с определенными материалами не допускается применение высокотемпературных режимов. Они приводят к утрате металлом своих физических свойств или повредить нанесенные покрытия. В этом случае применяются механические способы резки металла, которые могут выполняться при помощи ручного инструмента или специального стационарного оборудования.

Инструменты для ручного резания

Такие приспособления применяются в бытовых условиях, при выполнении строительных работ, например, при монтаже кровельных покрытий или устройстве систем вентиляции из тонколистового металла.

Чаще всего используют следующие типы инструмента:

• Ножницы по металлу являются одним из первых инструментов для данных целей. Работа с ними требует приложения значительных усилий, отличается невысокой производительностью. В последнее время все чаще применяются электрические модификации подобного инструмента, которые позволяют существенно упростить выполнение работ и увеличить скорость резки. Основная сфера применения — работа с тонколистовыми металлическими материалами.
• Ножовка по металлу оснащается режущим инструментом (полотном) с мелкими зубьями определенной формы. Может применяться для резки более толстых металлических заготовок, в том числе и арматуры. Более высокую производительность обеспечивает и в этом случае применение ручного электрооборудования данного типа.
• Резка при помощи абразивного инструмента. В быту такое приспособление называется «болгаркой». Вращающийся с высокой частотой абразивный круг или режущий диск с твердосплавными напайками позволяет выполнять работы с заготовками даже значительной толщины, но в основном сфера применения ограниченно тонколистовыми материалами.

Стоимость услуг по резке металла механическим способом при помощи подобных инструментов невысока, но основной недостаток их применения — низкая производительность труда. Поэтому для более серьезных работ применяют специализированное стационарное оборудование.

Станки для резки

Наиболее часто применяется следующее оборудование для работы с различными металлами:

Гильотины для рубки металла — достаточно простое приспособление, применяемое для работы с материалом, толщина которого не более 20 мм. Оборудование такого типа обеспечивает высокое качество кромок при продольной и поперечной рубке, при этом оно отличается высокой производительностью. Основным недостатком оснащения является то, что с его помощью осуществляется только прямолинейный рез, получить деталь сложной конфигурации практически невозможно.

Ленточнопильный станок — считается одним из самых надежных и производительных типов оборудования. Рабочий орган установки (ленточная пила) приводится в движение при помощи приводных шкивов. Может использоваться для резки металла различной толщины, но основная сфера применения заключается в обработке труб, арматуры, металлического прутка.

Механические технологии резки металла получили широкое распространение в первую очередь благодаря низкой себестоимости выполнения работ при высоком качестве реза. Кроме того, отсутствие теплового воздействия позволяет сохранить все качества и свойства материала.

Как сделать угол на плинтусе больше или меньше 90°

Далеко не все углы имеют ровно 90 градусов. Если отклонение небольшое, щели можно убрать при помощи наждачной бумаги. В других случаях придется размечать и резать с учетом реального градуса. Основная задача в этом случае найти точку на полу, где два плинтуса будут стыковаться.

Начнем с объяснения того, как правильно зарезать наружный угол, если он не 90 градусов. Берем планку, приставляем ее к углу с одной из сторон, плотно прижимаем к стене — так как она должна стоять. Вдоль нижнего края плинтуса карандашом проводим линию на полу. Прикладываем планку к другой стороне угла, делаем то же самое. Место пересечения двух линий и будет точкой стыковки двух плинтусов.

Как состыковать плинтус если угол меньше или больше чем 90 градусов

Теперь снова приставляем плинтусную планку, выставляем так, как она будет крепиться. Делаем две отметки: вверху на самом повороте, внизу в том месте, где пересекаются проведенные нами прямые. Теперь важная задача: надо сделать спил по этим отметкам. Если есть торцовочная пила или стусло с регулируемым наклоном пилы — выставляем ее и режем. Если нет, аккуратно режем ножовкой. Чтобы не сбиваться, можно карандашом нанести линию, по которой нужно пилить. Аналогично отмечаем и отрезаем вторую часть. Дорабатываем соединение плинтусов наждачной бумагой.

С внутренним углом нестандартного размера все точно так же. Прикладываем в угол плинтус, проводим на полу прямую. Проделываем с другой стороны. Точку пересечения переносим на планки.

Аппараты точной резки

Ленточные пилы отличаются высокой стабильностью плоскости движения полотна и точностью реза. Их также широко применяют на заготовительных участках мелкосерийных и среднесерийных производств. Они характеризуются универсальностью, надежностью и высокой производительностью.

Для частного применения компания MASS из Италии предлагает компактный агрегат ленточного пиления. Он укомплектован ручным прижимным устройством и может ровно резать трубы диаметром до 65 мм, а также прокат любого профиля той же толщины.

Поворотное устройство позволяет установить произвольное направление резания от 0 до 45°. Частота движения режущего лезвия — до 45 тактов в минуту. Экономичный двигатель в 370 Ватт позволяет использовать обычную домашнюю однофазную электросеть напряжением 220 В.

Если труба профильная

Разрезаем под углом профильную трубу по разметке

А вот, к примеру, у нас профильная труба, а не круглая. Ручная разметка профильной трубы может привести к большой погрешности. Наилучший выход из этой ситуации, будет изготовленный шаблон из такого же профиля большего диаметра. Возьмем небольшой отрезок профильной трубы и с помощью угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, чтобы при работе не пораниться об заусеницы. Дальше нам остается только вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.

Разрезаем под углом профильную трубу в самодельном устройстве

В этой статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из вышеперечисленных методов, сделайте разметку и выполняйте разрез. Для более ровного разреза лучше использовать болгарку. При резке сваркой потребуется опыт, иначе на срезах получатся неровности. В крайнем случае можно воспользоваться ножовкой по металлу. В настоящее время в продаже есть много различных приспособлений для разреза труб под углом, но их покупка требует лишних затрат. Проще и дешевле один раз изготовить себе шаблон, и использовать его по мере надобности.

Как отрезать мебельную трубу

При изготовлении мебели с применением труб, необходимо уметь их нарезать в требуемый размер с точностью до миллиметра, с сохранением чистоты реза, а значит нужен подходящий для этих целей инструмент. Профильную трубу прямоугольного (квадратного) или овального сечений можно разрезать, например, ножовкой по металлу или углошлифовальной машиной (болгаркой). В случае же круглой трубы, мы имеем возможность применить труборез.

Труборез роликовый – инструмент для точной нарезки труб круглого сечения, использующий принцип узколокального деформирования (вдавливания) стенки трубы вдоль круговой, замкнутой косильной лески реза.

Типовой ручной роликовый труборез состоит из трех роликов: пары широких опорных и одного острого отрезного. Расстояние между роликами регулируемое, изменяется вращением ручки, что позволяет инструменту работать с трубами разных диаметров, а так же поддерживать стабильно высокую эффективность работы, путем сокращения межроликового расстояния по мере погружения режущего ролика в стенку трубы.

В мебельном производстве используются трубы пяти диаметров: 16, 25, 32, 50, 60 мм. Можно приобрести один большой и тяжелый, но универсальный труборез для работы с трубами любых указанных диаметров, либо же заиметь два инструмента: один качественный и небольшой для труб до 25 мм включительно, второй для труб больших диаметров (при необходимости). Второй вариант предпочтительнее, так как резать трубы свыше 25 мм в мебельном производстве приходится, как правило, редко.

Почти все мебельные трубы тонкостенные, с толщиной стенки не более 1,5 мм. По этой причине резать их труборезом получается быстро. Если срез на торце трубы выглядит не идеально, быстро сделать его таковым можно с помощью напильника.

Опорные ролики в процессе работы труборезом могут оставить круговые следы (микроцарапины, вминания ) на поверхности трубы. В тех случаях, когда любые изъяны на концах трубы недопустимы, следует защитить рабочую зону бумажным скотчем.

Алгоритм работы с ручным труборезом следующий. Устанавливаем инструмент по месту предполагаемого разреза на трубу, сближаем ролики до степени умеренно тугого вращения трубореза на трубе, после нескольких оборотов (по мере снижения сопротивления вращению) сближаем ролики на доли миллиметра и продолжаем вращать труборез по кругу и так далее. В самом начале процесса нужно внимательно следить чтобы получающаяся бороздка от отрезного ролика была замкнутой, иначе можно получить брак, нарезав длинное спиралевидное углубление на поверхности трубы.

Под прямым углом

Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать косильной лески реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:

• Отложить необходимый размер и поставить небольшую метку маркером или карандашом.
• Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
• Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
• Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
• Разрез начинают с верхней части.
• Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.

Это позволить ровно отрезать необходимую длину.

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор

Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин

Нарезка газом

Этот метод лучше всего подходит для резки больших труб. Сгорая, топливо плавит металл и струёй газа удаляет его, выдувая с места разреза. При укладке магистралей из труб очень большого диаметра применение ручного оборудования получается абсолютно неэффективным и затратным. В таких случаях используют большие машины.

Использование лазера

Лазерный станок – полностью автоматическая система. При помощи такого приспособления вы можете резать, фрезеровать, сверлить, обрабатывать кромки.

Этим инструментом можно обрабатывать трубы следующих параметров:

Несколько советов по резке труб

Иногда в домашнем хозяйстве требуется выполнить резку для соединения трубопровода под различными углами или вдоль оси. Основным инструментом для выполнения этих работ является универсальная болгарка и диски по металлу.

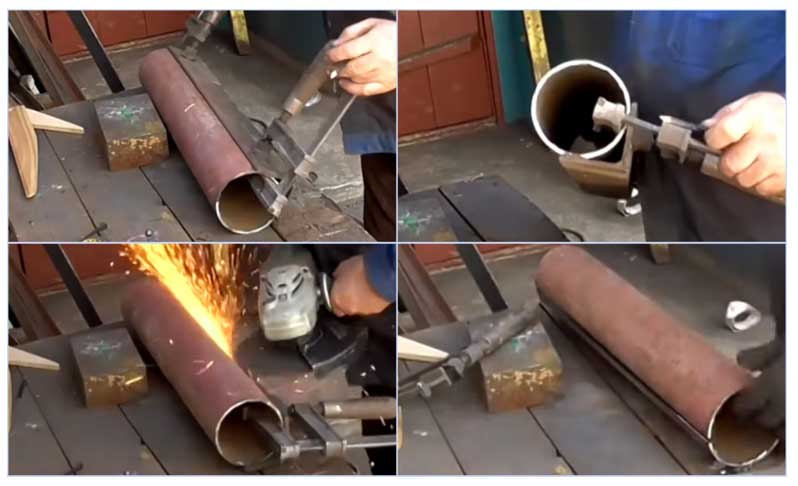

Рис. 9 Продольная резка трубопровода

Выполнение продольного разреза

Чтобы качественно выполнить ровный продольный разрез, можно воспользоваться несложным приспособлением в виде металлического уголка. Его надежно фиксируют на ровной деревянной поверхности шурупами и прижимают к нему трубу тяжелым грузом. Углошлифовальной машинкой делают продольный разрез трубного верха, слегка опирая диск о поверхность уголка.

Уголок можно прикрепить к трубе струбцинами и сделать прорезь по верхней стенке уголка аналогичным способом.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Сварка профилей под углом 90 °

Когда появляются вопросы, подобные тому, как сварить рамку из уголка, необходимо уметь правильно соединять детали под углом 90 °. Существует три варианта исполнения.

Первый способ заключается в том, что наружная часть одной из полок одного уголка накладывается на внутреннюю часть полки второго. Этот способ наиболее прост, но при его выполнении один уголок оказывается выше другого на толщину полки.

Второй способ состоит в предварительной обрезке полки одного из уголков на величину высоты полки. После этого второй уголок можно приложить к вырезу заподлицо и сварить с первым.

Третий способ сварки также позволяет сварить заготовки на одном уровне. Для этого каждая из заготовок предварительно обрезается под углом 45 °C, после чего они соединяются углами, образуя в итоге прямой угол.

Чтобы сварить рамку, необходимо взять четыре заготовки из углового проката, подготовленные для сварки под прямым углом по одному из приведенных способов. Для предварительного закрепления лучше использовать с струбцины.

Совместив все заготовки, необходимо проконтролировать геометрические размеры будущего изделия. Затем, сделав прихватки по четырём углам, вновь сделать замеры диагоналей рамки, при необходимости подкорректировав их легкими ударами молотка вдоль большей диагонали. После этого можно осуществлять сварку стыков.

Обычная перпендикулярная резка под 90º

Если необходимо отпилить изделие поперек, то цилиндрические трубы оборачивают листом бумаги по кругу, а профильные – по периметру. Кромки листа должны совпасть, после чего их фиксируют клеем, изолентой или скотчем. Выполняют разметку среза, используя строительный угольник.

Рядом с намеченной линией аккуратно делают тонкий вертикальный врез болгаркой, а затем постепенно углубляют ее до полного распиливания трубы. При соблюдении всех правил окружности двух полученных изделий легко совмещаются, образуя магистраль без зазоров.

Резка под углом 45º требуют определенных правил

Шаблон для резки профильных труб. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

Резка труб большого диаметра

Если требуется отрезать ровно трубу огромного поперечника, для канализации либо под заезд на участок, используют последующие инструменты:

Угловая шлифмашина. Доступный, но не очень неопасный метод. Требуется определенный навык. Непременно следует использовать средства персональной защиты.
Роликовый резак. Это довольно непростой агрегат, разработанный специально для таковой работы. Он устанавливается на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется при помощи механики либо автоматики. Для каждого поперечника требуется своя оснастка.
Газовый резак. Более нередко используемый способ

Метод довольно неопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Просит наличия газового резака, баллонов с ацетиленом либо пропаном.

Для промышленного использования

Такое оборудование используют на производствах, там, где объемы работ значительны или приходится разрезать трубы огромного поперечника. Для того чтоб отрезать ровно, употребляют:

• Токарный станок. Подходящ для высокоточной вырезки заготовок, снятия фасок, выполнения уступов, переходов поперечников и иных фасонных обработок. Позволяет токарный станок и порезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Поперечник — вылетом кулачков патрона.
• Ленточные машинки. Используются для того, чтоб отрезать трубу огромного поперечника без извлечения ее из траншеи либо коллекторного пт. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Нередко врубается в состав производственной косильной лески, применяется для высокопроизводительной вырезки проката на равные кусочки.
• Ручные дисковые установки. Мобильное оборудование применяется, чтоб отрезать прокат ровно прямо на месте монтажа. Снабжены функциональным зажимом, позволяющим накрепко фиксировать изделия различных поперечников и ровно отрезать их, не повреждая краев. Поворотный десктоп позволяет резать ровно под произвольным углом. Более продвинутые модели обустроены системой орбитальной сварки. Это позволяет не только лишь отрезать, да и соединять отрезки.

Косой разрез под 45°

Отрезать конец трубы ровно под 45° может быть без использования сложных приспособлений. Довольно применить слесарную находчивость. Пригодится сделать последующее:

• Вырезать картонный листок в форме квадрата.
• Сложить на искосок. Поучится прямоугольный равнобедренный треугольник.
• Обернуть заготовку листком так, чтоб катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
• Закрепить лист скотчем.
• Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

Существует очередной народный способ. Конец заготовки погружают в емкость с жидкостью под нужным углом. Отрезать необходимо по границе смоченного и сухого участков.

Если требуется отрезать не перпендикулярно, то лучше использовать древний плотницкий инструмент — стусло.

Это П-образный шаблон, в боковых стенах которого уже изготовлены прорези под данными углами. Трубу упирают в далекую от мастера стену стусла и придавливают там рукою либо ручным зажимом. Полотно ручной пилы заводят в надлежащие пазы и пилят. По мере надобности отрезать под другим углом, можно сделать в стенах стусла дополнительные пропилы.

Программы расчета углов реза

Лекало для реза на 45° можно получить, сложив квадратный листок напополам. Для формирования лекал на другие скосы будет нужно делать более либо наименее сложные тригонометрические расчеты. Для тех, кто благополучно оставил синусы и косинусы в средней школе и не собирается вспоминать формулы, в сети доступно огромное количество программ расчета лекал на хоть какой нужный угол. Программа выполняет расчет для заданного пользователем диаметра и угла разреза и создает изображение лекала, которое следует напечатать на своем принтере.

Важно: в параметрах печати следует выбрать опцию « в натуральную величину» и отключить масштабирование изображения

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.
