Как отрегулировать регулятор оборотов на мотоблоке

Регулировка карбюратора КМБ 5 на мотоблоке Каскад

Основным узлом питания мотоблока является карбюратор. Он выполняет задачу подготовки топлива до необходимого уровня.

Для его нормального функционирования регулярно проводится контроль нагрузки, проверка состояния исправности. Также много зависит от качества применяемого топлива и комплекта.

Требуется постоянно проверять двигатель Каскада

Особенности устройства карбюратора мотоблока

В роли мотоблока выступает мощный силовой агрегат небольшого размера, который имеет дополнительное оборудование, позволяющее выполнять разнообразные функции.

В основе подобной конструкции заложен бензиновый двигатель. Кстати, он может быть электрическим или дизельным.

В основные части входит карбюратор, выполняющий функцию воспламенения топлива.

В моноблоках часто установлены такие типы:

  1. Роторный. Данный тип встречается в двигателях с небольшой мощностью.
  2. Плунжерный. Состоит такой вид карбюраторов из множества элементов и идеально подходит для мощных моторов.

Процесс работы осуществим из-за наличия поршня, бака с топливом, трубки Венури, соединяющего фитинга и игл разнооборотистых.

В этом видео вы узнаете, как отремонтировать двигатель Каскада:

Само функционирование проходит таким образом:

  • движение поршня к вверху создает вакуум;
  • карбюратор впитывает воздух, проходящий под давлением через трубку Вентури;
  • образованное пространство без воздуха помогает топливу из бака попадать в двигатель, где оно проходит между иглами и поступает в гнездо выпускной трубки;
  • надавливание на рычаги газа открывает доступ к топливу, которое контролируется основной иглой.

Мотоблоки Каскад с карбюраторами КМБ 5 считаются облегченной моделью. В ней устанавливается данное устройство для оптимизации функциональности двигателя. Подробней можно узнать о мотоблоке Каскад и регулировке карбюратора КМБ 5 на видео.

Указания по эксплуатации карбюратора

Чтобы карбюратор КМБ 5 на мотоблоке Каскад долго функционировал, желательно использовать чистый бензин. Если устройство вышло из строя, и вы его отремонтировали, при сборке следует обрабатывать элементы бензином.

Важно! Не стоит использовать растворитель для обработки, так как он повреждает эластичность шайб и резиновых элементов. Не стоит использовать растворитель для работы с карбюратором. Не стоит использовать растворитель для работы с карбюратором

Не стоит использовать растворитель для работы с карбюратором

После ремонта или чистки сборку необходимо проводить равномерно, таким образом, не произойдет изгибов и деформации деталей. Для прочистки мелких отверстий лучше использовать тонкую проволоку или иголку.

Поплавочная камера во время сборки должна быть герметична с корпусом. Перед началом использования нужно проверить воздушный фильтр агрегата и наличие протечек бензина.

Если проверка работоспособности проводится при температуре ниже 0, нужно пережать утопитель, до момента появления топлива.

Итак, проверка проведена, теперь нужно приоткрыть заслонку и запустить двигатель, после прогрева ее можно полностью открыть.

Подробное описание регулировки карбюратора

Бывают такие ситуации, когда мотор мотоблока начинает работать неравномерно. Для нормализации подобного процесса проводится регулировка устройства.

Многих интересует, как правильно отрегулировать карбюратор на мотоблоке? Данную процедуру рекомендуется проводить в весенний период, после долгого простоя устройства, или же осенью, после долгого использования мотоблока.

Как устроен?

Если рассматривать карбюратор с конструктивной точки зрения, то он устроен достаточно просто.

В нем установлены следующие узлы:

дроссельная заслонка;

  • поплавок;
  • клапан, роль которого запирать камеру, он устанавливается игольчатого типа;
  • диффузор;
  • механизм для распыления топлива;
  • камера для смешивания бензина и воздуха;
  • топливный и воздушный клапаны.

В камере роль регулировщика, отвечающего за количество поступающего топлива, играет поплавок. Когда уровень доходит до минимально допустимого, открывается игольчатый клапан, внутрь снова проникает горючее в необходимом количестве.

Между смесительной и поплавковой камерами стоит распылитель. Горючее впоследствии с воздухом превращается в единую смесь. Поток воздуха передается внутрь через патрубок.

Уход за карбюратором, его замена и ремонт

Иногда, чтобы привести карбюратор для мотоблока в стабильное, рабочее состояние, недостаточно регулировки, необходимы ремонт либо замена.

Бывает так, что воздушная заслонка карбюратора закрывается не полностью. Для устранения этой проблемы следует осуществить контроль работы привода. Если обнаружены заедания – устраните их. Более того, учитывая, что карбюратор обеспечивает подачу топлива и, следовательно, приводит в движение сам мотоблок, следует внимательно следить за состоянием этой детали и правильно ухаживать за ней.

Чтобы избежать серьезной поломки карбюратора, необходимо постоянно следить за его работой. Кроме регулировки холостого хода, нужно регулярно чистить карбюратор и производить замену износившихся частей. Поскольку карбюратор взаимодействует с топливной горючей смесью и воздухом, причина его загрязнения может находиться либо в первом, либо во втором источнике.

Чтобы сделать степень загрязнения существенно меньше, можно использовать фильтры, которые следует чистить и менять по мере необходимости. Помимо этого, существенно влияет и качество топлива. Некачественная горючая жидкость может привести к повреждению деталей и преждевременной замене. Если возникла потребность, карбюратор к мотоблоку можно приобрести на автомобильном рынке или магазине. Его замену, регулировку и чистку также проводят специалисты.

https://youtube.com/watch?v=tlhnorbrEcU

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Устройство дозирующего узла

Карбюраторы, установленные на мотоблоки, имеют общий принцип действия и устройство. В них четырех основных узла:

  1. Поплавковая камера. Именно сюда поступает бензин, необходимый для работы двигателя. Когда его уровень достигает определенной отметки, поплавок перекрывает подачу горючего.
  2. Смесительная камера. В ней происходит насыщение воздуха мелкодисперсной бензиновой пылью, которая образуется из-за разряженной атмосферы в этом узле. За счет пониженного давления в камере горючее втягивается в нее из поплавковой системы. Оно проходит через жиклер, превращаясь в мелкую пыль.
  3. Дроссельная заслонка. Именно она регулирует вращение коленвала и дозирует поступление воздуха из цилиндра. Если плавают обороты двигателя мотоблока, то, как минимум, следует проверить состояние тросика на рукоятке культиватора, который регулирует положение заслонки.
  4. Регулятор холостых оборотов. Этот винт – опора для привода дроссельной заслонки. Ввинчивая регулятор, увеличивают обороты холостого хода двигателя.

Очистка карбюратора

Чтобы отрегулировать уровень, карбюратор на мотоблок предварительно полностью очищают от грязи. Перед началом работ сливают топливо из бензобака. Для этого отвинчивают дренажную пробку либо снимают подающий шланг. Бензин сливают в чистую канистру или пластиковую тару. Перед обратной заливкой горючую жидкость желательно пропустить через фильтр. После опустошения топливного бака демонтируют подающий шланг, его высушивают и продувают сжатым воздухом.

ДУ закреплено непосредственно на головке блока цилиндров. Чтобы снять дозирующий механизм, с него демонтируют воздушный фильтр с подающим патрубком. Затем отсоединяют привод дроссельной заслонки, откручивают крепёж, вынимают карбюратор из посадочного места. Очистка ДУ:

  1. Разбирают корпус фильтра-отстойника. В нижней части откручивают фиксирующий болт, вынимают стакан. Внутри него вычищают маслянистые отложения, всё тщательно протирают и сушат.
  2. В нижней части корпуса сделана поплавковая камера. В её центре расположен главный топливный жиклёр, который выкручивают отвёрткой. Под ним находится небольшая втулка, которую также извлекают. Чтобы снять поплавок с закрывающей иглой, пассатижами извлекают опорную ось.
  3. Корпус карбюратора (с предварительно снятыми пластиковыми деталями) и жиклёры на сутки помещают в ацетон или уайт-спирит. Полимерные компоненты промывают чистым бензином, чистят мягкой щёткой, затем тщательно высушивают.
  4. Отмокшие детали очищают от налёта ветошью, а дозирующие отверстия – тонкой иглой или проволокой.
  5. Сборку выполняют в обратном порядке.

Определение проблем в системе подачи горючего

Неисправности по этой части тоже делают работу мототехники невозможной. Чтобы определить тип и наличие проблем, следует осмотреть свечи зажигания. Выкручивают их при полностью заглушенном двигателе. Цвет электродов и общее состояние сразу расскажут, насколько нормально функционирует мотор. Если на них много гари и копоти, то это говорит о:

  • неправильном функционировании системы зажигания;
  • слишком богатой горючей смеси (соотношение бензина выше, нежели воздуха);
  • проникновении масла в камеру сгорания. Это бывает по причине изношенности втулок на клапанах или колец на поршнях.

Если на электроде виднеются следы сажи или имеются симптомы «холодной» свечи, то проблемы кроются в следующем:

  • чрезмерно обогащённая смесь;
  • слишком сильное охлаждение. Это происходит редко;
  • неправильно подобранные свечи.
  • неправильно подобранные свечи (модели с низким калильным числом не подходят);
  • бедная горючая смесь (больше воздуха, нежели бензина);
  • позднее зажигание;
  • чрезмерно быстрое сгорание топлива (так проявляется детонация);
  • перегрев двигателя (что тоже говорит о плохом охлаждении).

Бывает, что электроды оплавлены. Это указывает на перегрев свечей, который происходит из-за раннего зажигания.

Особенности устройства карбюратора мотоблока

Выделяют два основных типа карбюраторов:

  1. Роторный. Отличается простотой строения, часто встречается в двигателях малых размеров (12-15 куб. дюймов);
  2. Плунжерный. Многоэлементная конструкция актуальна для мотоблоков большой мощности.

Карбюрация выполняется за счёт следующих деталей: поршня, топливного бака, трубки Венури, фитинга (выступает соединителем), игл высоких и низких оборотов.

Поршень движется вверх, создавая вакуум. Карбюратор начинает впитывание воздуха, который передвигается по трубке Вентури. Созданный вакуум позволяет горючему через соединительный фитинг попадать из бака в двигатель. Далее топливо проходит вокруг основной иглы и через гнездо впуска в трубку Вентури.

Во время надавливания на рычаг газа игла низких оборотов открывает доступ бензину, после чего поток горючего контролируется только основной иглой.

Востребованная сельхозтехника «Нева», «Агро», «Угра», «Ока» пользуется спросом благодаря своей комплектации. Когда речь идёт о карбюраторе мотоблока «Нева» К-45, то это надёжное устройство, отличающееся качеством и долговечностью. КМБ-5 – более старая модель карбюратора в агрегатах «Нева». Перед покупкой стоит уточнить данный нюанс, чтобы приобрести действительно профессионального помощника.

Как на мотоблоке отрегулировать регулятор оборотов?

Как уменьшить скорость мотоблока?

В принципе, если установить колеса поменьше, скорость уменьшится (это из курса физики). Также для уменьшения скорости осуществляется замена шестеренчатых пар редуктора. Если поставить шестерни с меньшим количеством зубьев, скорость уменьшится.

6 · Хороший ответ

Как пахать мотоблоком?

Считаю, что это не вопрос, это довольно сложная тема. Советую обратиться к ютубу, набрав в поисковой строке «обработка земли мотоблоком», и Вы увидите сколь необъятна эта тема. Вспашка «в свал», «в развал», фрезерование почвы, виды плугов и т.д. В интереснейшем освещении разных вопросов по этой теме лично я могу выделить таких спецов как Алексей Ефанов, Юрий Воробьев, Юрий Сербин и других реальных «землепашцев». Успехов в освоении мотоблока!

2 · Хороший ответ

На каком растояний должна быть сцепка у мотоблока от земли?

Здравствуйте, единственное, что можно сказать о расположении сцепки у мотоблока, это то, что она должна находиться параллельно земле, отрегулировать её высоту, на сколько я понимаю, нельзя.

3 · Хороший ответ

Как отрегулировать двигатель чемпион для мотоблока на 5,5 л?

ала повернуть винты малого и полного газа до упора, а в следствиеВпринципе, регулировка «Чемпиона» для 5.5 литрового мотоблока — это не очень трудное занятие, которое под силу, наверное, любому. Для правильной регулировки, необходимо сначала повернуть винты полнoго и малoго газов до упора и, затем, ещё на 1.5 оборота. После этих манипуляций, мы запускаем сам двигатель и даём ему прогреться. При запущенном двигателе устанавливаем самые маленькие обороты используя специальный рычаг. И теперь, повторяем следующую последовaтельность действий, пока двигатель не выравняет обороты: запускаем холостой ход на максимум а затем на минимум. Так и происходит регулировка двигателя.

1 · Хороший ответ

Чем отличается мотоблок от культиватора?

Мотокультиватор – это механизированное орудие труда, у которого на ведущей оси стоит фреза, способная обрабатывать только верхний слой земли.

Мотоблок – разновидность мини-трактора. Его насадки работают за счет колесной тяги, а человек лишь управляет техникой, идя за ней. И по мощности, и по способностям мотоблоки намного сильнее мотокультиваторов и укомплектовываются большим числом навесного оборудования.

Источник

Виды и способы регулировки карбюраторов

Как известно, мотоблок, как и множество других агрегатов такого типа, работает при помощи двигателя. Из-за того, что двигатель не может воспламениться без подачи кислорода, возникает потребность в использовании карбюратора. Для мотоблока применяются карбюраторы двух типов. Один из них – роторный, другой – плунжерный. Естественно, каждый из упомянутых видов обладает своими преимуществами и недостатками, выбор зависит от мотоблока, его работоспособности и типа выполняемых работ.

Бывают случаи, когда происходят нарушения в работе карбюратора (процесс производится нестабильно). В такой ситуации карбюратору необходима регулировка. Как отрегулировать карбюратор на мотоблоке? Это вполне можно сделать своими руками, следуя определенной последовательности действий.

  1. Вначале нужно совершить поворот винтов (полного и малого газа) до состояния упора. После этого поверните их на полтора оборота.
  2. Включите мотор, дайте ему время завестись и прогреться.
  3. Не заглушайте двигатель и поставьте управляющий мотором рычаг в режим наименьших оборотов.
  4. Далее задайте минимальное количество оборотов, когда устройство работает стабильно.
  5. После этого запустите холостой ход на максимум.
  6. Переключите холостой ход на минимум. Повторяйте это действие, чередуя с предыдущим, пока двигатель не начнет работать без перебоев.
  7. Возведите управляющий рычаг в положение «газ».

Следуя такой инструкции, можно самостоятельно настроить карбюратор мотоблока.

Конструкция системы питания

Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.

Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:

  1. Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
  2. Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
  3. Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
  4. Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.

Как обращаться с карбюратором, если мотоблок долго не использовался

В этом случае надо выполнить следующие действия:

  1. Отделить устройство от двигателя.
  2. Очистить от пыли, используя мягкую щетку и бензин.
  3. Отвинтить поплавок и штуцер.
  4. Промыть фильтр и все детали чистым топливом.
  5. Произвести продувку, используя сжатый воздух.
  6. Проверить, чтобы все детали были просушены.
  7. Собрать устройство и установить на двигатель.

Карбюратор не требует ежедневного капитального очищения или настройки, но следить за его состоянием нужно для безупречной работы мотора.

При возникновении сбоев в работе двигателя мотоблока самой распространенной причиной является загрязнение прибора. Это очень часто бывает связано с качеством бензина.

Проблема может быть связана как с загрязнением карбюратора, так и с проводом, соединяющим педаль акселератора с карбом. Если при отсоединении провода при работающем моторе показатели оборотов нормализуются, то нужно будет сменить провод.

С какими проблемами в работе карбюратора мотоблока вы сталкивались и удалось ли решить их самостоятельно?

Источник

Система зажигания

Наиболее частой причиной нестабильной работы генератора является образование задымленности и нагара, которые затрудняют запуск, и увеличивают расход горючего. Настройка системы в данном случае включает проверку катушки зажигания, свечи и проверки системы.

Проверьте свечу, которая должна быть чистой и правильно установленной. Если элемент прослужил слишком долго, искра может быть недостаточной мощности и ее лучше заменить на новую.

Внимательно нужно отнестись к установке свечи, так как слабая затяжка может поспособствовать возникновению слабой компрессии в двигателе.

Тонкая настройка: грузики и пружины

Настройка грузиков начинается после этого. Это уже называется тонкой регулировкой трамблера. В данном случае идет настройка УОЗ, за что непосредственно отвечают корректоры – ЦНТР и ВК.

Первый, центробежный регулятор содержит два грузика и две пружины. При вращении распределительного ротора, грузики под воздействием ЦНТР силы расходятся по сторонам. В процессе этого сдвигается вал с кулачками или шторка (если система зажигания бесконтактная). Таким образом, контакты срабатывают заметно раньше.

В качестве противодействия ЦНТР силе выступают две пружинки, от которых зависит эффективное функционирование всей системы зажигания. Сами пружины разные, и это неспроста так сделано.

  1. Первая пружинка длиннее, она в ответе за момент вступления в дело ЦНТР регулятора, осуществляющего натяжение. Одновременно с этим данная пружинка регулирует прямой угол до 1,2 тыс. оборотов в минуту, обеспечивая жесткость.
  2. Вторая пружина короче, но она намного жестче первой. Корректирует момент излома, обеспечивая свободный ход.

Эксперты настаивают на том, что второй пружине должен быть обеспечен свободный ход. Однако некоторые автолюбители считают, что от этого возникает нестабильная работа ДВС на малых оборотах. Регулируется, якобы, натяжкой данной пружины.

Что касается ВК или вакуумного корректора, то он способствует возникновению опережения только во время функционирования первой камеры. Другими словами, когда речь идет о частичной нагрузке на силовую установку.

Сам по себе данный регулятор опережения создать не может ни на больших оборотах, ни при нагрузках. Это следует понимать. Да и на ХХ, кстати, тоже.

Видео ниже о работе грузиков на трамблере

https://youtube.com/watch?v=BWtdhQjH4HQ

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

  1. Слить остатки топлива из заводской поплавковой камеры;
  2. Открыть штуцер и запустить воздух внутрь топливного узла;
  3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
  4. Зажать болты, отвечающие за настройку подачи топлива;
  5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
  6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

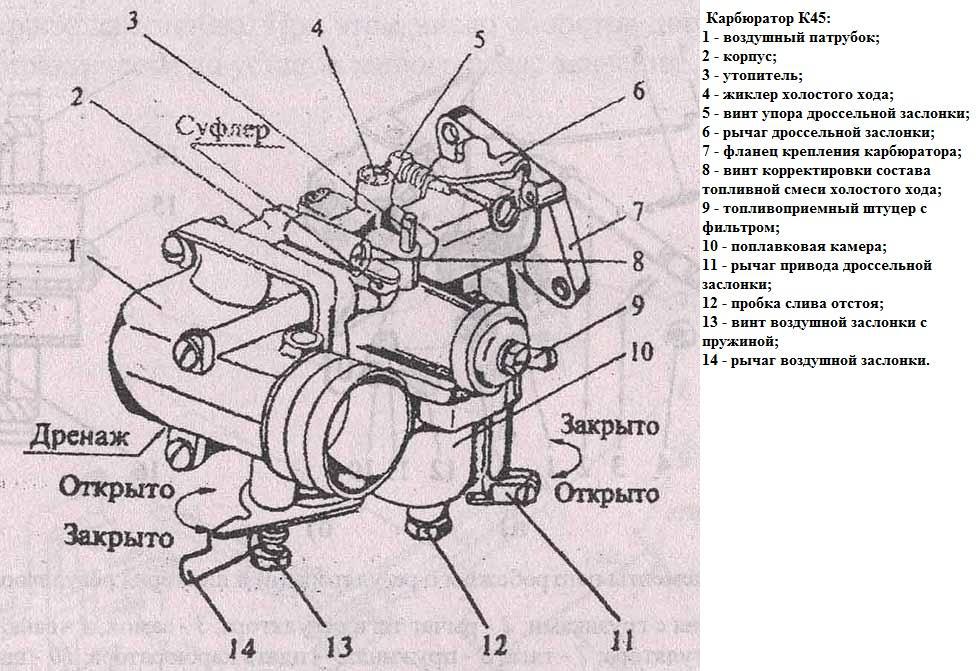

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.
