Как отрегулировать иглу на карбюраторе триммера

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

• промыть двигатель;
• заменить или прочистить свечу зажигания;
• сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере STIHL данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

• Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
• Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
• Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Важно! Если допустить работу двигателя на полных оборотах более 10 сек, то он может выйти из строя. Чтобы исключить эту неприятность, потребуется регулировка

При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов

После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора

При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Регулировка подачи топлива на минимальных оборотах

Перед началом настройки карбюратора бензотриммера требуется прогреть двигатель до рабочей температуры.

Для этого заводим ДВС и на холостых оборотах даем ему поработать 10-15 минут. На первом этапе при работающем триммере медленно закручивать винт «L» до момента начала появления прерывистой работы или пока он не заглохнет. Далее отворачиваем винт на ¼ оборота и проверяем скорость набора максимальных оборотов. Если мотокоса легко и быстро доходит до высоких оборотов, это и будет самый экономичный режим. В большинстве представленных на рынке моделей винт подачи топлива «L» закручивается по часовой стрелке, однако существуют триммеры, где уменьшение и увеличение поступления смеси происходит в обратном порядке.

Принцип работы карбюратора

Карбюратор мотокосы постоянно работает по одному и тому же принципу.

Функционирование узла выглядит следующим образом:

1. Сначала в результате такта всасывания воздуха мотором в диффузоре создается определенное разряжение, которое приводит к подсосу воздушных масс;
2. Одновременно сквозь жиклеры из камеры сгорания просачивается горючее, которое впоследствии смешивается с воздухом. После обогащения воздухом бензин начинает постепенно распыляться, в результате чего образуется воздушно-топливная смесь;
3. Далее готовая смесь попадает в цилиндр ДВС, где на нее воздействует поршень. В верхней точке подъема поршня топливо воспламеняется искрой, которую генерирует свеча зажигания мотокосы;
4. В связи с тем, что внутренняя полость под мембраной посредством канала соединена с воздухом из окружающей среды, при подъеме мембраны происходит открывание клапана. Это приводит к подаче воздуха в полость под мембраной;
5. Как только камера заполняется топливной смесью, мембрана быстро возвращается в свое изначальное положение. При этом клапан также закрывается.

Схема работы узла повторяется постоянно, на протяжении всего цикла эксплуатации садового триммера.

Может помешать пружина

Моя первая попытка отрегулировать карбюратор бензокосы ничего не дала, так как помешала пружина винта регулировки подачи топливной смеси. Заводская пружина оказалась слишком толстой в сжатом состоянии и не дала возможности до необходимого уровня уменьшить подачу топлива. Пришлось подобрать другую пружину и продолжить регулировку после ее замены.

Регулировочный винт подачи топливной смеси с пружиной

На фотографии вверху заводская пружина, внизу регулировочный винт с подобранной пружиной. Пишу об этом, так как не уверен, что это единичный случай, и кто-нибудь еще может столкнуться с такой же ситуацией.

Регулировка карбюратора бензокосы, триммера

Проверьте, включена ли кнопка Пуск, достаточно ли подкачано масла кнопкой подачи, залит ли бензин в бак. Если мотор по-прежнему не заводится, промойте бензофильтр (иногда следует заменить, если обнаружен большой засор), проверьте свечу на работоспособность, очистите воздухофильтр.

Это не помогло? Настройте воздушную заслонку карбюратора в положение С, это решает проблему переливания топлива. В случае «упорства» мотора просто слейте все топливо из системы и залейте новое, убедившись, что оно имеет надлежащее качество. Проделывание всех этих процессов решает проблему запуска мотора в 80-90% случаев.

Нож бензиновой газонокосилки

Если мотор отказывается работать на холостых оборотах, в первую очередь отрегулируйте карбюратор и промойте воздушный фильтр устройства – это в большинстве случаев решает проблему. Если же ситуация повторяется, то скорей всего вы залили плохое горючее в топливный бак, тогда слейте его и наполните бак новым.

Как завести бензокосу и заставить её работать, если обороты двигателя не набираются, и он глохнет? Для начала проверьте, не засорен ли режущий вал отходами травы и сорняка. Если с валом все в порядке, выстирайте фильтр воздуха или поменяйте его на новый, если первый вам показался слишком загрязненным. Кстати, мыть воздухоподающий фильтр следует моющим средством и бензином, что делает прокладку более эластичной и предотвращает высыхание материала.

Если, проделав эти процедуры и нажав на стартер для бензокосы, бензокоса глохнет снова, то дело кроется в неправильно отрегулированном карбюраторном устройстве. Прочтите последний раздел данной статьи, в нем рассказывается, как производится регулировка карбюратора на бензокосе.

Если нет искры, поставьте запасную свечу, чтобы проверить, в чем конкретно дело. Когда запасная свеча при установке правильного зазора также не выдает искру, значит дело в оборудовании косы. Ремонт бензокосы в случае неисправности начинается с проверки провода, ведущего к свече.

Мотокоса Урал БК-3650

Регулировка карбюратора

Этот аспект нужен всегда, когда происходит настройка бензокосы. Правильно настроенный карбюратор – это залог успешной работы двигателей для бензокосы.

Невзирая, что вопрос, как отрегулировать карбюратор на бензокосе, кажется, новичкам непонятным, но ремонт бензокосы часто заканчивается этой процедурой, так как причины кроются в неправильной регулировке, а ремонт бензокосы и способы их устранения в процедурах по настройке. Кстати, обкатка бензокосы также предусматривает регулировку карбюраторной части.

Чтобы понять, как правильно настроить бензиновый карбюратор для мотокосы, нужно знать:

1. Устройство содержит три винта: правый (L), нижний (T), левый (H).
2. Правильно настроенный карбюратор работает на холостом ходе равномерно и без перепадов при холодном и горячем моторе, а также при резком спуске или наборе оборотов. За холостой ход отвечает винт T.
3. Винт L ответственен за то, сколько топливной смеси будет поступать в камеру сгорания на низких оборотах. При регулировке винт поворачивается против часовой стрелки на четверть оборота.
4. Регулировка топлива на высоких оборотах происходит посредством винта H. Для настройки выдайте полный газ, открыв дроссель. Вертите винт по часовой стрелке, пока не услышите падение оборотов. Затем, прокрутите винт в обратную сторону, чтобы движок работал неровно, после чего начинайте медленно вертеть винт снова по часовой стрелке до момента, пока не начнете слышать ровную и бесперебойную работу мотора.

Очистка ножей косилки

Правильность регулировки определяют даже по цвету рабочей части свечи. Если настройка карбюратора произведена корректно, то свеча будет чистой, без нагара.

Как заточить нож или диск для бензокосилки?

Чтобы заточить нож или диск для покосного оборудования, знайте, что хороший диск или нож необходимо затачивать так, чтобы грани стали острыми, но металл не был при этом перегрет. Заточенный режущий элемент обеспечит более легкое удаление травяной поверхности. Также острота диска или ножа влияет на количество растений, которые будут устраняться одним захватом.

В целом обслуживание бензиновой косы предусматривает постоянную очистку оборудования после работы, проверку качества масел и бензина, а также правильно настроенный карбюратор. В бензокосу не заливайте сомнительные добавки и тому подобное. Регулярно проводите смазку редуктора и смазку движущих элементов, чтобы предотвратить неполадки. Смазку рекомендуется обновлять, по меньшей мере, каждые 1000 часов работы.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

1. Засор.
2. Поломка.

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора в большинстве случаев не функционирует из-за засоров. Следует использовать для промывки ацетон или тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Регулировка карбюратора триммера своими руками видео

Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без предварительных работ, познания теории, осознания устройства топливной системы. Аннотация по проведению ремонта карбюратора.

Регулировку карбюратора бензокосы можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Регулировка карбюратора бензотриммера штиль. Настройка карбюратора бензокосы крафтек. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Основные проблемы и неисправности карбюратора

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Настройка карбюратора бензотриммера фаворит. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Смотрите так же

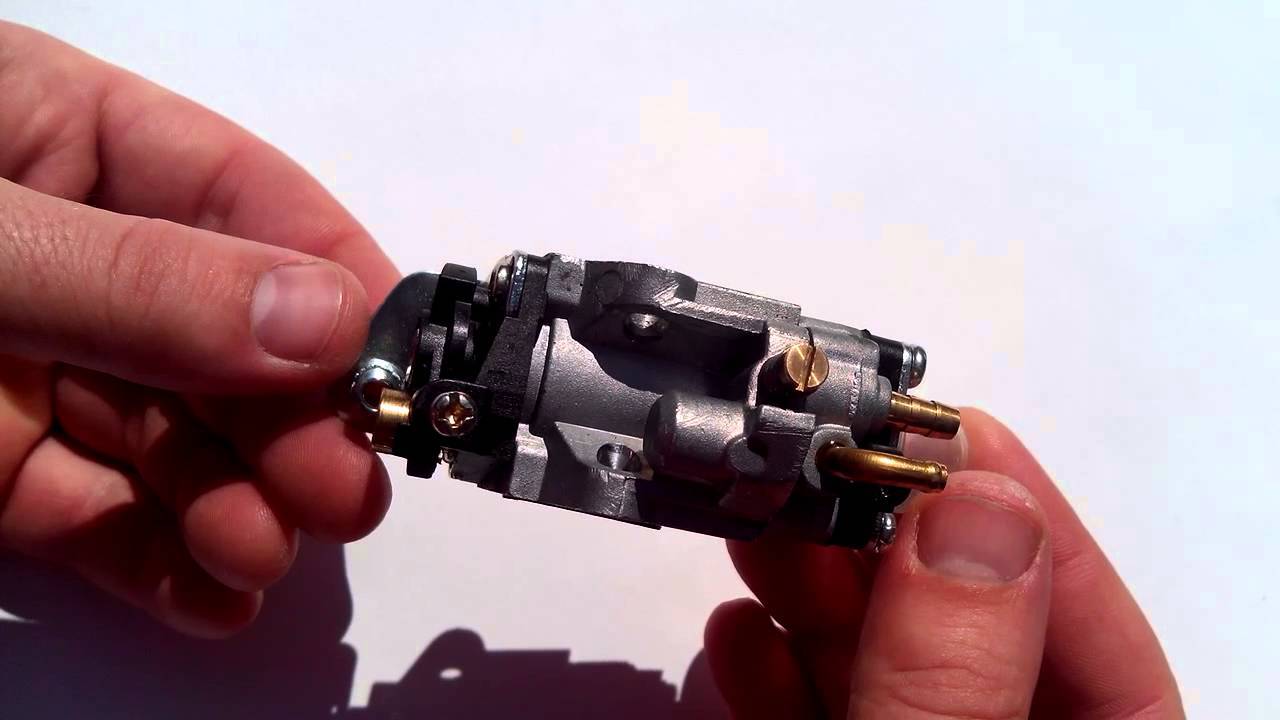

База карбюратора бензокосы – дюралевый корпус. В нем размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Очистка карбюратора газонокосилки mtd. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Регулировка карбюратора бензотриммера патриот. Из их втягивается горючее с помощью потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки консистенции горючего с воздухом;

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Регулировка карбюратора газонокосилки gutbrod. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем для ускорения потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Очистка карбюратора газонокосилки gardenlux видео. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

https://youtube.com/watch?v=Pa4DNGU7eas

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Регулировка карбюратора бензокосы Husqvarna 128R.

Первый вопрос, на который стоит ответить в обзоре темы заголовка — Почему необходимо регулировать карбюратор 128-ой косы? Все дело в европейских стандартах на топливо — бензокоса 128R настраивается под стандарты топлива Евросоюза. У нас же топливо более низкого качества (обсуждаем бензин АИ-92), что и вызывает необходимость данной регулировки. Процедура регулировки карбюратора Husqvarna 128R не сложная. Что Вам потребуется для её производства — тахометр оборотов, регулировочные отвертки.

1.

Устанавливаем вылет лески из триммерной головки длиной по 15 см с каждой стороны (это существенно влияет на обороты).

2.

Разводим бензин АИ-92 с моторным маслом Husqvarna для двухтактных двигателей в пропорции 1:50 (одна часть масла на 50 частей бензина). Для простоты расчета рекомендуем соотношение — на 1 литр топлива х 20 миллилитров масла. Для первого пуска косы рекомендуем соотношение на 1 литр топлива х 23 миллилитра масла (соотношение для обкатки мотора). Точное соблюдение данных соотношений и использование только масла Husqvarna для двухтактных двигателей является залогом долговечной работы двигателя и выполнения поставщиком гарантийных обязательств в случае наступления гарантийного случая.

3.

Запускаем косу и выводим её ручкой газа на максимальные

обороты. Правым регулировочным винтом Н регулируем обороты до уровня 8500 — 8800 по тахометру.

4.

Отпускаем ручку газа. На холостых оборотах сверху карбюратора регулировочным винтом Т выводим холостые обороты на уровень 3000 — 3200 по тахометру. Мотор при этом должен работать ровно, без вздрагиваний. Триммерная головка должна прекратить свое вращение.

5.

В случае видимого дымления из выхлопных газов или неустойчивой работы на холостом ходу при выставленных оборотах холостого хода — регулируем «качество смеси» левым регулировочным винтом карбюратора L.

Имеете проблемы с регулировкой карбюратора для бензокосы Husqvarna 128R? — привозите ее к нам в сервисный центр — Мы Вам поможем.

Практика обслуживания бензоинструмента Хускварна на нашем сервисном центре показала, что потребность в регулировке возникает периодически и по другим моделям бензопил и мотокос Хускварна. Данные регулировки, по аналогии с методикой, описанной для регулировки карбюратора бензокосы Husqvarna 128R, любой пользователь может произвести самостоятельно. Ниже, справочно, мы приводим показатели оборотов мотора для различной техники и в различных режимах.
