Как открутить ведущую звездочку на бензопиле

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления);
с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы;
снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений;
фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор;
сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия;
после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам);

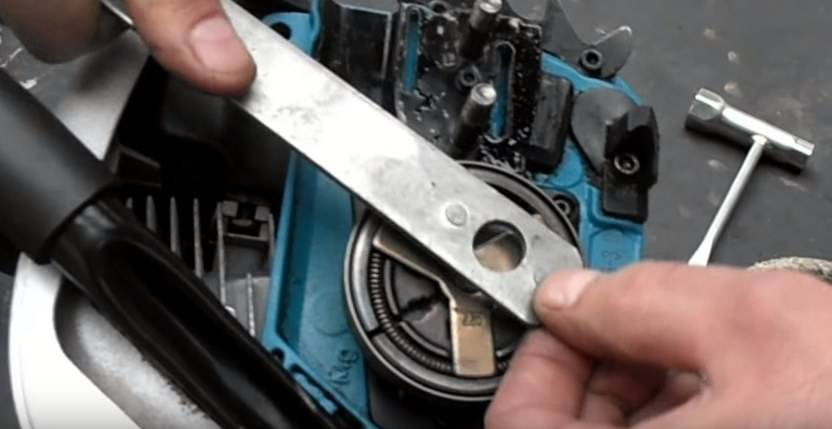

откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании);
жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления;
далее сцепление снимают;
после снимают саму шестерню звездочки;
заменяют старую звездочку новой;
в обратном порядке выполняют сборку конструкции.

Как провести замену барабана сцепления

Для выполнения замены барабана сцепления необходимо использование исключительно определенного типа конструктивного элемента данного оборудования. Наряду с этим должна осуществляться одновременная замена подшипника конструкционного элемента.

Чтобы провести ремонтные работы необходимо воспользоваться специальным ремонтным комплектом, в котором предусмотрена ведущая звездочка и подшипник. Приобрев ремонтный комплект, необходимо выполнить подготовку требуемых материалов и инструментов. Среди основных инструментов, которые понадобятся для проведения ремонта обязательно наличие:

универсального ключа (предусмотрен в комплектации к бензопиле);
поршневого стопора, может быть как пластиковым, так и металлическим;
спецсъемника к центробежному механизму или барабана сцепления.

Проведение подобной работы предусматривает определенные этапы. При выполнении каждого из них необходимо учитывать конструктивные особенности конкретной бензиновой пилы. Но при этом принцип и метод данного процесса является одинаковым для всех моделей агрегатов.

Когда менять звездочку бензопилы?

Приступать к замене ведущей звезды используемой в хозяйстве бензопилы нужно в случаях, когда износ детали превысил допустимые ее производителем нормы. Чаще всего бренды-изготовители деталей сцепления рекомендуют менять звездочки тогда, когда их зубья по своим геометрическим размерам отклонились от номинала более чем на 0,5 мм.

О том, что оператору пора менять деталь сцепления цепной пилы, подскажет резкое увеличение вибрации при эксплуатации садового инструмента. Еще один важный фактор – это регулярное заклинивание режущего органа бензопилы. Игнорирование этих неисправностей приведет не только к окончательной поломке звездочки, но и к повышенному износу встроенных подшипников, расположенных на штатном коленчатом валу силового агрегата.

Чаще всего сроки эксплуатации качественных металлических звездочек в 2 раза превышают рабочий ресурс одной режущей цепи. На практике опытные садоводы уверенно используют по 2–3 цепи прежде, чем установить режущую гарнитуру и одновременно с ней заменить ведущую звезду.

Как поменять звездочку на бензопиле?

Прежде чем снять звездочку с бензопилы, необходимо купить аналогичную по своим размерам и материалу деталь. Установка большего или меньшего элемента грозит увеличением нагрузки на режущие органы и двигатель садового бензоинструмента.

Замена ведущей звезды сцепления цепной пилы производится с использованием следующих инструментов:

универсального гаечного ключа, который поставляется в продажу в комплекте с бензиновой пилой;
специального съемника для демонтажа свечи зажигания;
фиксатора металлического поршня. При необходимости его можно заменить мотком плотного капронового шнура.

Порядок действий во время демонтажа ведущей звездочки должен быть таким:

В первую очередь оператор должен снять пластиковую крышку, предназначенную для защиты штатного сцепления бензопилы. Для этого нужно открутить 2 стальные гайки;
Далее потребуется снять рабочие органы – направляющую и режущую цепи;
Затем необходимо аккуратно демонтировать обгонную муфту. Для этого нужно установить на нее съемник и начать его вращение по часовой стрелке

Важно помнить, что обгонную муфту не удастся снять, предварительно не зафиксировав коленчатый вал мотора бензопилы. Для этого потребуется снять воздушный фильтр бензоинструмента, а также извлечь свечу – таким образом оператор получит доступ к цилиндру силового агрегата

После этого нужно начать вращение коленвала по ходу стрелки часов. Одновременно с этим начнет подниматься поршень – как только он примет вертикальное положение, элемент потребуется сдвинуть на несколько миллиметров назад. Далее пространство, освободившееся под поршнем, нужно заполнить плотным шнуром;
Как только поршень и коленвал будут неподвижно зафиксированы в устойчивом положении, нужно вставить съемник в штатное отверстие муфты и аккуратно повернуть его по ходу стрелки часов до полного извлечения;

За муфтой расположена ведущая звезда, а также игольчатый подшипник, который в устройстве бензопилы отвечает за плавность хода при вращении режущих органов бензоинструмента. Чтобы открутить звездочку, нужно удерживать барабан, и аккуратно поворачивать ключ против хода стрелки часов.

Сборка оборудования должна выполняться строго в обратной последовательности. Во время установки сцепления оператору вновь потребуется зафиксировать поршень. При этом коленчатый вал двигателя должен вращаться в левую сторону.

Во время ремонта сцепления также должна быть произведена замена звездочки на шине бензопилы. Одновременная установка двух новых звезд обеспечит плавный ход режущей гарнитуры и снижение нагрузки на ЦПГ силового агрегата.

Ведущие звездочки для бензопил, их виды и конструкция

Существует два вида звездочек для бензопил – сборная и цельная. Цельная представляет собой монолитный элемент, устанавливаемый за муфтой сцепления – так называемая звездочка со стационарным венцом. Венец неподвижно крепится к барабану сцепления, связанному с центробежной муфтой.

Подобная конструкция используется в большинстве бензопил, в том числе и китайского производства. Ничего сложного в том, как снять звёздочку с китайской бензопилы, нет – но снимать при этом нужно полностью всю звездочку.

С более дорогими моделями ситуация еще проще. У них звездочки для бензопил имеют сборную конструкцию со сменным венцом. Венец надевается на вал барабана и передает крутящий момент на цепь. Поэтому замена звездочки на бензопиле производится очень быстро и просто — венец снимается, а барабан можно оставлять на месте.

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла

Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы

Ведущие шестерни по особенности конструкции разделяются на:

Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

у основания зубца заметны полукруглые впадины;
толщина зубца меняется с высотой;
сколотые зоны на вершине;
внутри отверстия ступицы появились царапины;
цепь протерла канавку на звездочке;
при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Изменения. продукты Digium Asterisk

пространства
люди
Просматривать

страницы
Блог
Этикетки
Космические операции

Быстрый поиск
Помогите

Онлайн помощь
Горячие клавиши
Feed Builder
Что нового
Доступные гаджеты
О слиянии

Авторизоваться
инструменты

A t (0)
История страницы
История (Слайдер)
ограничения

Информация о странице
Посмотреть в иерархии
Просмотреть источник
Экспорт в PDF
Экспорт в Word

Продукты Digium Asterisk
…
Домой
Sangoma D-Series Телефоны
Телефонный модуль Digium для Asterisk (DPMA)

В дистрибутив FreePBX встроены некоторые функции, позволяющие вам изменить версию Major Asterisk, которую вы используете.

Например, дорожка релиза 6.12.65 поддерживает Asterisk 1.8, 11, 12 и 13

Чтобы изменить, какую версию Major Asterisk вы используете type;

Вам будет предложено выбрать версию Asterisk, которую вы хотите переключить на

После того, как переключатель будет завершен, вам сообщат, какую версию вы используете и что Asterisk перезапускается.

FreePBX выполнит перезагрузку и перезаписывает все файлы конфигурации в зависимости от версии Asterisk, на которую вы переключаетесь.

Вы можете проверить работающую версию Asterisk в командной строке bash с помощью:

Если старая версия Asterisk по-прежнему отображается, вы можете перезапустить ее с помощью:

Последний шаг. перезагрузить системную абонентскую группу:

Способ для звезды со стационарным венцом

демонтаж защитной крышки и шинно-режущей гарнитуры;
застопорение поршневой части мотора;
отсоединение муфты сцепления от моторной системы;
выемка из корпуса пилы муфты сцепления и центробежной звездочки;
визуальный осмотр звездочки и ее зубчатой части;
при выявлении дефектов замена звездочки новым барабаном сцепления;
диагностика элементов сцепления бензопилы на дефекты — изношенные центробежные пружины и кулачки могут негативно отразиться на работе звездочки;
если неисправностей нет, переходим к стадии сборки. Для этого нужно:

убрать стопор;
оттянуть тросик зажигания;
прикрутить стопор для фиксации на валу мотора центробежного механизма;
универсальным ключом в направлении против хода цепи зажать сцепление;
вернуть оставшиеся снятые части на прежние позиции.

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

свечной ключ;
тросик длиной до 15 см или стопор поршня;
заводской ключ для снятия муфты;
разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.
Рисунок 4 – Замена звезды на новую

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Как заменить звезду на китайской бензопиле самостоятельно

Если вы сталкиваетесь с инструментом, где звезда размещена на резьбе (фиксируется вместо скобы), то процесс замены будет несколько трудоемким. Рассмотрим последовательность действий по порядку:

Первоначально нужно снять кожух, а также шину и цепь, как и в первом случае
После этого демонтируется защитная накладка, под которой расположен воздушный фильтр и свеча зажигания
Свечу зажигания следует вывинтить. Внутрь цилиндра нужно вкрутить либо специальную пластиковую вставку, либо же всунуть шнур. Это делается для того, чтобы заблокировать перемещения поршня. Шнур используется шерстяной без торчащей проволоки. Оптимальный вариант для таких целей — это провод с утюга
Предпочтение отдается второму варианту, так как пластиковые вставки могут повредить конструкцию поршня. Шнур всовывается в цилиндр, когда поршень будет не доходить 2-3 мм до ВМТ
Когда перемещение поршня будет заблокировано, следует воспользоваться специальным ключом, который обычно комплектуется с инструментом. Если такого ключа нет, можно использовать тот, который предназначен для болгарок или обычным рожковым на «19»
Вращать устройство нужно в сторону по направлению часовой стрелки. Как только крепление будет ослаблено, можно вывинтить устройство вручную, демонтировать шестерню с заменой, и аналогичным образом установить все детали на место

В завершении, когда звезда будет зафиксирована, шнур извлекается из цилиндра, и осуществляется установка свечи на место. Подробное описание процесса демонтажа представлено на видео.

https://youtube.com/watch?v=aGpZvJZn20k%3F

После проделанных работ понадобится отрегулировать натяжение цепи, и прибегнуть к проверке инструмента в действии. На этом процесс замены можно считать завершенным. Как заменяется звездочка бензопилы, и что собой представляет данная процедура, подробно описано в материале. Если вы сталкиваетесь с различными проблемами, то обращайтесь за помощью к специалистам, которые помогут разобраться в ситуации безвозмездно.

Причины замены звездочки

Подмена звездочки на бензопилу с открытием и просмотром всего блока сцепления проводится в последующих случаях:

Заклинило движение цепи;
Физический износ звездочки к неприемлемым границ.

Отклонение геометрических размеров зубцов звездочки от номинальных не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленчатого вала или всего инструмента.

Обычно звездочка имеет продолжительность жизни примерно вдвое больше продолжительность жизни одной цепи. На практике 2-3 цепи часто используют поочередно, пока их режущие кромки НЕ зношаться, после чего они приобретают новый комплект и меняют звездочку.

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

Демонтаж кожуха, а также шины и цепи
Снятие стопорного кольца, а за ним и шайбы
Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

https://youtube.com/watch?v=ej9hX3Lf140%3F

В обратной последовательности осуществляется процесс сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Реставрация или замена?

Детали привода делаются из особо прочных высоколегированных сплавов в условиях промышленного производства. Кроме того, их подвергают специальным видам обработки для улучшения их прочностных качеств, износостойкости и коррозионной стойкости. В их число могут входить:

Закалка.
Отпуск.
Дробеструйное уплотнение поверхности.
Нанесение защитных покрытий.

Повторить такой технологический процесс в условиях домашней мастерской невозможно. Не сработает также попытка реставрации наплавкой с последующей фрезеровкой под размер. Такая восстановленная шестерня проработает в несколько раз меньше, чем заводская. Стоимость ремкомплект несопоставимо мала по сравнению с потерянными впустую усилиями и временем.

Замена детали в сервисных мастерских стоит недешево, поэтому наиболее разумным и экономичным остается самостоятельная замена на подходящую шестерню промышленного производства.

Как заменить своими руками

Опытные мастера рекомендуют следующую последовательность операций при замене звездочки:

Снять корпус и воздушный фильтр (при необходимости).
Вывинтить свечу и вставить вместо нее фиксатор, чтобы застопорить поршень.
Снять сцепление бензопилы.
Извлечь шестерню съемником или рожковым ключом.

Съемный венец следует отвинчивать по часовой стрелке. Если при разборке выяснится, что детали центробежного механизма изношены или сломаны, следует также снять и его и заменить. Если детали и узлы визуально не повреждены, то сборка механизма проводится в обратном порядке.

Как снять звездочку с бензопилы своими руками

Чтобы правильно и точно зафиксировать механизм сцепления на ведущем валу, следует извлечь фиксатор поршня, плавно потянуть за пусковой шнур и отпустить его.

Зачем нужно заменять звездочку?

Снимать изношенную звездочку нужно по следующим причинам:

со старой звездочкой цепь пилы будет очень быстро растягиваться — уже через несколько применений цепь повиснет, а натягивание не поможет;
если поставить новую цепь на старую звездочку, плавность хода цепи снизится, качество распила ухудшится, цепь будет вести при распиле в сторону;
ускорится общий износ бензопилы, инструмент может в любой момент выйти из строя;
может произойти разрыв цепи либо цепь будет заклинивать при работе (опасно травмами рук и повреждениями корпуса электропилы, бензопилы);
шина будет быстрее нагреваться, что приведет к быстрому перегреву бензопилы;
увеличится нагрузка на двигатель и корпус.

Видео о том, как поменять звездочку на бензопиле:

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

используя только одну цепь
используя поочередно две или более цепей.

READ Как Смазать Звездочку На Шине Бензопилы

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо. Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Звездочки сборного и цельного типа

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.

Ведущая звездочка для бензопилы – устройство и функции детали

По своей форме и внешнему виду звездочка сцепления бензиновой пилы действительно напоминает звезду. Главная функция этой компактной детали заключается в приеме, сохранении и мгновенной передаче усилия от работающего ДВС на встроенные режущие органы используемого бензоинструмента. Таким образом, ведущая звезда бензопилы поддерживает непрерывную работу пильной гарнитуры и обеспечивает эффективность бензопилы при решении различных задач на участке. Вторая важная функция звезды – это защита двигателя в случае заклинивания или аварийной остановки цепи.

Звездочка, как и барабан, с которым она контактирует, может быть расположена внутри или с наружной стороны корпуса бензопилы. В первом случае она надежно защищена от повреждений, однако второй способ компоновки упрощает обслуживание и замену детали.

В зависимости от производителя и назначения бензопилы, звезда в устройстве ее муфты сцепления может быть изготовлена из металла или пластика. Второй вариант распространен среди китайских брендов, выпускающих преимущественно дешевые бытовые цепные пилы. Металлические звездочки гораздо надежнее и устанавливаются на брендовую технику для профессиональной эксплуатации.

Виды ведущих звездочек современных бензопил

В зависимости от технологического устройства звездочек, они могут быть:

цельными – элементы этого типа конструктивно состоят из штатной ступицы, оборудованной стационарным венцом с конкретным количеством зубьев. На заводе-изготовителе обе части звезды запрессовываются друг на друга, поэтому разобрать их нельзя. Цельными звездами комплектуется большинство бензопил марки Champion и садовая техника других брендов из Китая;
сборными – детали этого типа оборудованы съемным венцом, что позволяет быстро отделить его от ступицы. Это делает ремонт муфты сцепления удобнее и дешевле. Сборными звездочками чаще всего оборудованы бензопилы брендов Stihl и Husqvarna.

Тип конструкции звезды сцепления бензопилы играет важную роль при выборе бензоинструмента. Если пилу будет использовать начинающий садовод, то ему лучше выбирать модель с цельной звездочкой. Если у пользователя уже есть опыт в обслуживании и ремонте бензопилы, то ему больше подойдет инструмент, оборудованный сборной звездочкой.

Особенности барабана сцепления в бензопилах

Барабан, располагающийся в основе сцепления механизма, является неотъемлемой частью системы привода цепи. Эта деталь своей формой напоминает звезду, за счет чего она и получила свое название. В зависимости от вида бензопилы деталь может быть профессиональной или бытовой. Так как профессиональная пила используется более часто, чем бытовая, то и ведущая звездочка требует регулярной замены. Если говорить о бытовых инструментах, то здесь все зависит от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

Чаще всего требуют замены звездочка, венец и подшипник пилы.

В любом случае основной причиной для замены звездочки является износ ее зубцов цепью. В том случае, когда в устройстве установлен монолитный барабан, поверхность цепи прорезает его почти полностью, что требует и полной замены всей детали. Если же бензопила имеет барабан со сменным венцом, здесь можно ограничиться лишь заменой венца.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в специализированные сервисные центры, но если есть необходимость сэкономить семейный бюджет, выполнить эту работу можно и самостоятельно. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс замены звездочки аналогичен для любой модели устройства.
