Муфта бензопилы
Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся и прижимаются к барабану, таким образом заставляя вращаться цепь.
Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.
Как снять
Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки. В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены. В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.
Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты. Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:
- Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
- Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
- Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
- Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.
После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.
Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.
Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.
Регулировка карбюратора бензопилы Штиль 180 своими руками
Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.
Отрегулировать карбюратор модели можно при помощи трех штатных винтов. Винты L и H нужны для предварительной настройки соотношения смеси воздуха и горючего, которое регулируется разными положениями заслонки дросселя. Винт S отвечает за точную настройку работы бензопилы на холостом ходу. Порядок действий при настройке карбюратора выглядит следующим образом:
- Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
- После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;
Как отрегулировать сцепление бензопилы?
Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление
Когда мы говорим о регулировке муфты, важно учитывать два нюанса:
- бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
- пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.
Как открутить сцепление на бензопиле своими руками:
Как снять звездочку с бензопилы: самостоятельная замена
Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.
Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.
Замена звездочки на бензопиле своими руками
В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.
READ Как Произвести Обкатку Бензопилы Stihl
Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:
- используя только одну цепь
- используя поочередно две или более цепей.
В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.
Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.
Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.
Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.
Порядок действий, чтобы поменять звездочку на бензопиле своими руками
В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.
Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:
Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку. Шину удаляют цепью, попутно удаляют любую грязь. Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте. После этого можно приступать к откручивания гайки сцепления
Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо. Это повредит гайку
Теперь вы можете снять сцепление и барабан приводного колеса. Замена барабана сцепления. Сбор всех деталей вместе в обратном порядке
Это повредит гайку. Теперь вы можете снять сцепление и барабан приводного колеса. Замена барабана сцепления. Сбор всех деталей вместе в обратном порядке.
Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.
Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.
Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.
Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.
Устройство и принцип работы
Корзина сцепления современных бензопил – удачное и простое техническое решение. Вполне отвечает всем требованиям к такому узлу:
- автоматически, без специального включения оператором передает крутящий момент от двигателя к шестерне цепи на оборотах выше холостых,
- не движет цепь на холостых оборотах,
- защищает двигатель в случае, если цепь зажало в древесине (сцепление пробуксовывает, двигатель при этом не глохнет и не клинит).
Сцепление имеет два основных узла:
- Центробежный механизм с пружинами.
- Внешнюю крышку с шестерней привода цепи.
Именно через взаимодействие этих узлов сцепление автоматически включается при повышении оборотов.

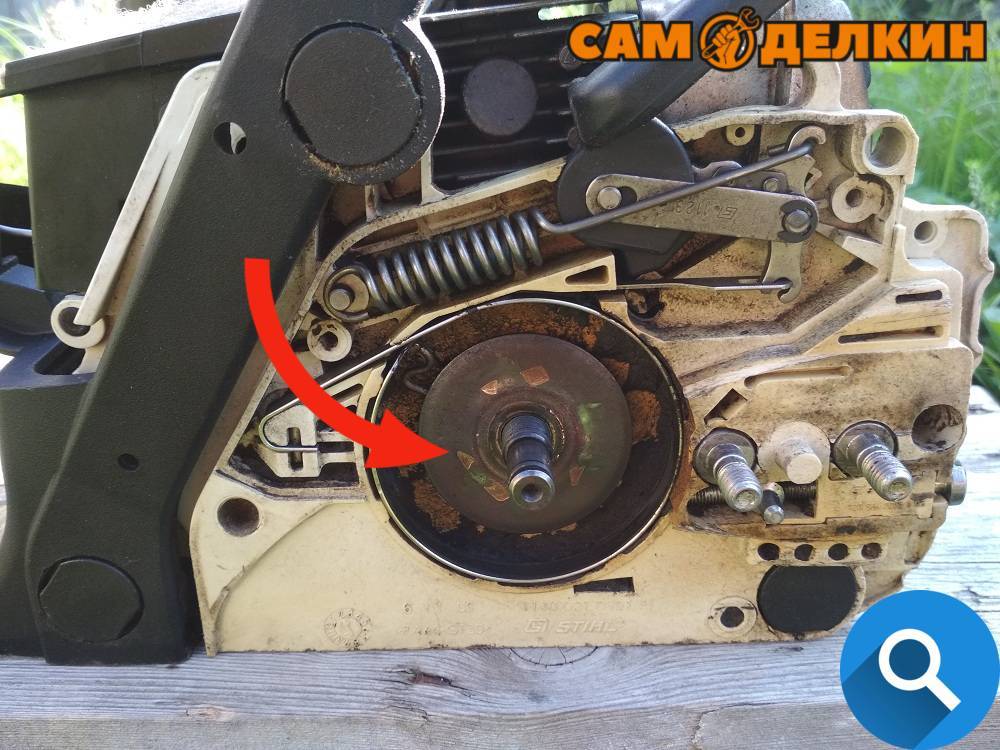

1 — Барабан (верхняя крышка с шестерней), 2 — Муфта, диск сцепления (механизм с пружинами), 3 — подшипник.
Центробежный механизм закреплен на резьбе коленчатого вала. При низких (холостых) оборотах он вращается, не касаясь ведомой внешней крышки с шестерней. При повышении оборотов центробежная сила раздвигает сегменты сцепления. Они прижимаются к внешней крышке с шестерней и начинают вращать её, сцепляясь с ней за счет силы трения. Цепь начинает двигаться.
При понижении оборотов пружины возвращают (сжимают) сегменты в прежнее положение, между крышкой и ними возникает зазор, цепь останавливается.
Особенности такой конструкции – износ сегментов центробежного механизма и внутренней поверхности внешней крышки за счёт трения.
Тоже происходит при частых зажимах цепи в древесине. При этом вал крутится на высоких оборотах. Сегменты раздвинуты под действием центробежной силы, прижаты к внутренней поверхности внешней крышки. То есть сцепление включено в рабочий режим. При таких оборотах сегменты и крышка с шестерней должны вращаться вместе, синхронно, а цепь двигаться. Но на тормозе и при заклинивании сцепление пробуксовывает, между сегментами и внутренней стороной крышки усиленное трение, перегрев и износ.
В этом узле есть игольчатые подшипники, которые требуют регулярной смазки. Регламент их обслуживания, как и сцепления в целом, прописан в инструкции по эксплуатации к каждой конкретной марке бензопилы.
Необходимый инструмент
Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.
Для снятия сцепления на всех бензопилах требуется:
- Отвертка для снятия с вала стопорного кольца крышки с шестерней,
- В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
- Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.
Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.
Нет съемника? Тогда используем веревку в качестве стопора
Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.
Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Stihl карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
